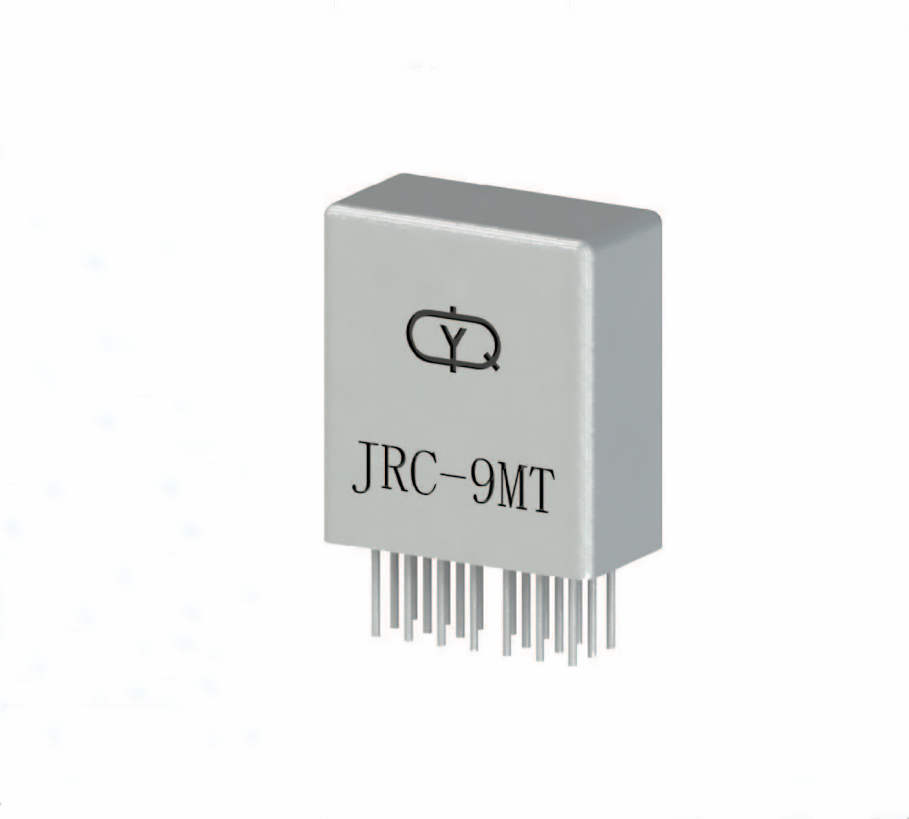

Releu DC din metal pentru aviație militară JRC-9MT: Înlocuire directă pentru releul rusesc P3C8 (PC4.590.052)
YM introduce JRC-9MT , un releu militar de etanșare cu metal premium conceput pentru a îndeplini și depăși specificațiile releului rusesc vechi P3C8 (PC4.590.052). Acest releu 28VDC, 6DPDT este proiectat pentru aplicații militare, aerospațiale și aviatice critice pentru misiuni în care fiabilitatea în condiții extreme este primordială. Fiind un releu militar etanșat cu metal inteligent, funcționează în mod fiabil la presiuni scăzute de până la 4 kPa, ceea ce îl face ideal pentru avioanele de mare altitudine și sistemele de drone.
Acest releu robust de blocare a aviației servește ca o componentă perfectă a releului de placă PCB , oferind performanțe superioare în unitățile de control al motoarelor aeronavei, sistemele de navigație și alte ansambluri electronice vitale care necesită o calitate și durabilitate fără compromisuri.
Caracteristici cheie și avantaje competitive
JRC-9MT este construit pentru a depăși releele de putere industriale standard și pentru a oferi o cale de actualizare fiabilă de la componentele învechite.
Repere de design și performanță
- Înlocuire directă a funcției de ajustare a formei: înlocuiește fără probleme releul rusesc P3C8 (PC4.590.052) în sistemele existente, eliminând eforturile de reproiectare și simplificând logistica pentru întreținerea militară.
- Etanșare metalică ermetică: TO-5 sau carcasa metalică echivalentă asigură o etanșare completă etanșă la gaz, oferind protecție maximă împotriva umidității, prafului și atmosferelor corozive, un semn distinctiv al adevăratelor relee metalice militare .
- Funcționare la altitudine mare: certificat pentru performanță stabilă la presiune atmosferică scăzută (4kPa), asigurând fiabilitatea în aviație și aplicații UAV la altitudine mare.
- Configurație 6PDT și rating 2A: Oferă șase contacte de formă C (rupere înainte de a face) evaluate la 2A, 28VDC, oferind o flexibilitate excepțională de control al circuitului pentru sisteme complexe.
- Durată lungă de viață electrică: Evaluat pentru 1x10^6 operațiuni la sarcină maximă, asigurând longevitate și reducând costul total de proprietate pentru sistemele critice.
Excelența în producție YM
Folosind expertiza noastră din liniile de produse, cum ar fi tehnologiile Releu polarizat JH-2S și Releu cu stare solidă , aplicăm controale de calitate stricte pentru JRC-9MT. Producția noastră se concentrează pe precizie, consistență și fiabilitate, care îndeplinesc cerințele atât ale aviației militare tradiționale, cât și ale aplicațiilor moderne New Energy Relay, unde robustețea este cheia.
Specificatii tehnice
Caracteristici electrice
- Aranjament de contact: 6PDT (6 Formular C).
- Sarcină nominală: 2A @ 28V DC (rezistiv).
- Tensiune bobină: 28V DC (Standard). Tensiuni personalizate disponibile.
- Consum de energie bobină: (0,3 ~ 0,43)W.
- Durată de viață electrică: 1 x 10^6 operațiuni la sarcina nominală.
- Capacitate de comutare la nivel scăzut: (10~50)μA, (10~50)mV pentru aplicații la nivel de semnal.
- Rezistență de contact: inițială ≤50mΩ; Test după viață ≤200mΩ.
- Timp de funcționare: ≤4 ms (Acțiune și eliberare).
Specificații de mediu și mecanice
- Rezistenta dielectrica: 500Vr.ms, 50Hz (presiune normala); 250 Vr.ms, 50 Hz (presiune joasă, de exemplu, 4 kPa).
- Rezistență de izolație: >500MΩ (condiții normale); >50MΩ (post test de anduranță).
- Integritatea etanșării (Rata de scurgere a heliului): ≤ 1,0 x 10^-3 Pa·cm³/s.
- Greutate: <3 grame.
- Construcție: Carcasă metalică închisă ermetic.
Ghid de integrare
Pentru performanțe optime atunci când înlocuiți un releu P3C8 sau proiectați în JRC-9MT, urmați acești pași cheie.
- Verificați compatibilitatea: Confirmați că pinout-ul și amprenta JRC-9MT se potrivesc cu aspectul sau priza PCB-ului dvs. Este conceput ca un înlocuitor direct pentru P3C8.
- Verificarea circuitului driverului: Asigurați-vă că circuitul driver al bobinei furnizează o tensiune stabilă de 28 V CC (sau o tensiune personalizată specificată) în intervalul de putere (0,3~0,43)W.
- Manipulare și lipire: Utilizați măsurile de precauție corespunzătoare ESD. Utilizați procese de lipire controlate la temperatură pentru a evita deteriorarea etanșării ermetice în timpul asamblarii releului plăcii PCB .
- Testare în circuit: După instalare, efectuați teste funcționale de bază pentru a verifica comutarea contactelor, a măsura rezistența inițială a contactului și a verifica izolația.
- Etanșare de mediu (la nivel de sistem): În timp ce releul în sine este sigilat, asigurați-vă că ansamblul final oferă o protecție adecvată pentru conectori și urme PCB dacă este expus la condiții dure.
Scenarii de aplicare și propunere de valoare
JRC-9MT este instalat în sisteme în care defecțiunea nu este o opțiune. Valoarea sa principală constă în asigurarea continuității și fiabilității.
Cazuri de utilizare primară
- Susținerea sistemului militar și aviatic moștenit: actualizare directă pentru releele P3C8 de origine rusă în panourile de control aeronavelor, echipamentele de comunicație și echipamentele de sprijin la sol, rezolvând problemele de uzură.
- Avionica modernă pentru UAV/dronă: distribuție de putere, acționare a suprafeței de control al zborului și comutare a senzorilor în dronele militare și comerciale de ultimă generație care funcționează la diferite altitudini.
- Sisteme de management al motoarelor și combustibilului aeronavei: comutare fiabilă în cadrul unităților de control al motorului (ECU) și comenzilor pompei de combustibil, unde vibrațiile și temperaturile extreme sunt frecvente.
- Control industrial de înaltă fiabilitate: potrivit pentru sistemele critice pentru siguranță din sectoarele feroviare, maritime și energetice care necesită performanțe similare unui releu de putere intermediar cu robustețe de calitate militară.
Beneficii pentru echipele de achiziții și inginerie
- Reduceți riscul lanțului de aprovizionare: treceți de la componentele unice sau învechite (P3C8) la o aprovizionare fiabilă, auditată de la YM.
- Costuri mai mici ale ciclului de viață: fiabilitatea ridicată și durata lungă de viață electrică minimizează intervalele de întreținere, stocurile de piese de schimb și timpul de nefuncționare a sistemului.
- Simplificați conformitatea: releele noastre sunt fabricate în conformitate cu sisteme de calitate stricte, ajutând în procesele generale de certificare a sistemului dumneavoastră.
- Proiectare pentru viitor: obțineți acces la asistența producătorului și la posibilele opțiuni de personalizare care nu sunt disponibile pentru piesele vechi.
Asigurarea calității și producția
Fiecare releu JRC-9MT este un produs al disciplinei riguroase de fabricație a YM, aplicat în gama noastră de la relee pentru automobile până la relee de blocare magnetice etanșate specializate.
Angajamentul nostru față de fiabilitate
- Trasabilitate completă: componentele critice și loturile de producție sunt pe deplin urmăribile pe tot parcursul procesului de fabricație.
- Testare electrică 100%: Fiecare releu este supus testării finale pentru toți parametrii cheie: rezistența de contact, tensiunea și timpul de funcționare/eliberare, rezistența de izolație și rezistența dielectrică.
- Verificarea etanșării: Testarea de scurgere a spectrometrului de masă cu heliu la nivel de lot este efectuată pentru a valida integritatea etanșării ermetice, esențială pentru un releu de etanșare cu metal militar .
- Screening pentru stresul mediului (ESS): eșantioanele de producție sunt supuse vibrațiilor, ciclurilor termice și testelor de viață pentru a asigura performanța la solicitări operaționale simulate.
Întrebări frecvente
Î1: Este JRC-9MT un înlocuitor exact pentru releul rusesc P3C8 (PC4.590.052)?
A1: Da. JRC-9MT este proiectat pentru a fi o formă, potrivire și echivalent funcțional cu releul P3C8. Aceasta include dimensiunile fizice potrivite, configurația pinoutului și specificațiile electrice cheie, permițând înlocuirea directă fără modificarea plăcii.
Î2: Ce înseamnă „etanșare metalică ermetică” și de ce este importantă?
A2: Etanșarea ermetică implică crearea unei bariere permanente, etanșe la gaz (folosind o carcasă metalică și treceri din sticlă-metal) în jurul mecanismului intern al releului. Acest lucru previne pătrunderea oxigenului, umidității și contaminanților, ceea ce este esențial pentru prevenirea oxidării prin contact și pentru asigurarea unei performanțe stabile de-a lungul deceniilor, în special în mediile aviatice și militare.
Î3: Poate acest releu să gestioneze atât comutarea alimentării (2A) cât și circuitele de semnal de nivel scăzut?
A3: Absolut. JRC-9MT este calificat în mod unic atât ca componentă de comutare a puterii, cât și ca releu de semnal PCB de precizie. Este testat și evaluat în mod special pentru comutarea fiabilă a curenților și tensiunilor foarte scăzute (până la micro-amperi și mili-volți), făcându-l versatil pentru plăcile de control cu semnal mixt.
Î4: Sunt disponibile opțiuni de personalizare pentru JRC-9MT, cum ar fi diferite tensiuni de bobină sau lungimi de pin?
A4: Da. În timp ce JRC-9MT este oferit ca piesă de schimb standard, YM oferă servicii extinse OEM/ODM . Putem discuta modificări precum tensiuni alternative ale bobinei, acoperiri sau lungimi speciale ale pinii sau protocoale de testare personalizate pentru a îndeplini cerințele specifice ale proiectului, la fel cum facem pentru releul nostru DPDT 8Pin 27V și alte linii de produse.
Î5: Cum se compară calitatea și garanția JRC-9MT cu originalul P3C8 sau cu alți înlocuitori?
A5: YM fabrică JRC-9MT într-un sistem modern de management al calității cu controale avansate ale procesului, depășind adesea standardele originale de fabricație. Ne susținem produsele cu o garanție solidă și oferim asistență tehnică completă, oferind o soluție mai fiabilă și mai suportabilă în comparație cu NOS (New Old Stock) sau alternative necertificate.
