Releu de putere metalic pentru aviație militară JQX-20M

Prezentare generală a produsului

JQX-20M este un releu de etanșare cu metal militar premium conceput ca un înlocuitor cu dublă compatibilitate atât pentru releele din seria Deutsch E210, cât și pentru Leach M300. Acest releu DC pentru aviație are un mecanism avansat de sincronizare și etanșare robustă de 4,39 Kpa pentru medii aerospațiale extreme. Ca releu electromagnetic militar de mare putere, oferă comutare fiabilă de 10A la 28VDC cu capabilități precise de control al temporizării. Fabricat de YM cu peste 18 ani de experiență specializată, acest releu DPDT 8Pin 27V oferă performanțe îmbunătățite ca înlocuitor direct pentru sistemele vechi, eliminând costurile de reproiectare și îmbunătățind în același timp fiabilitatea.

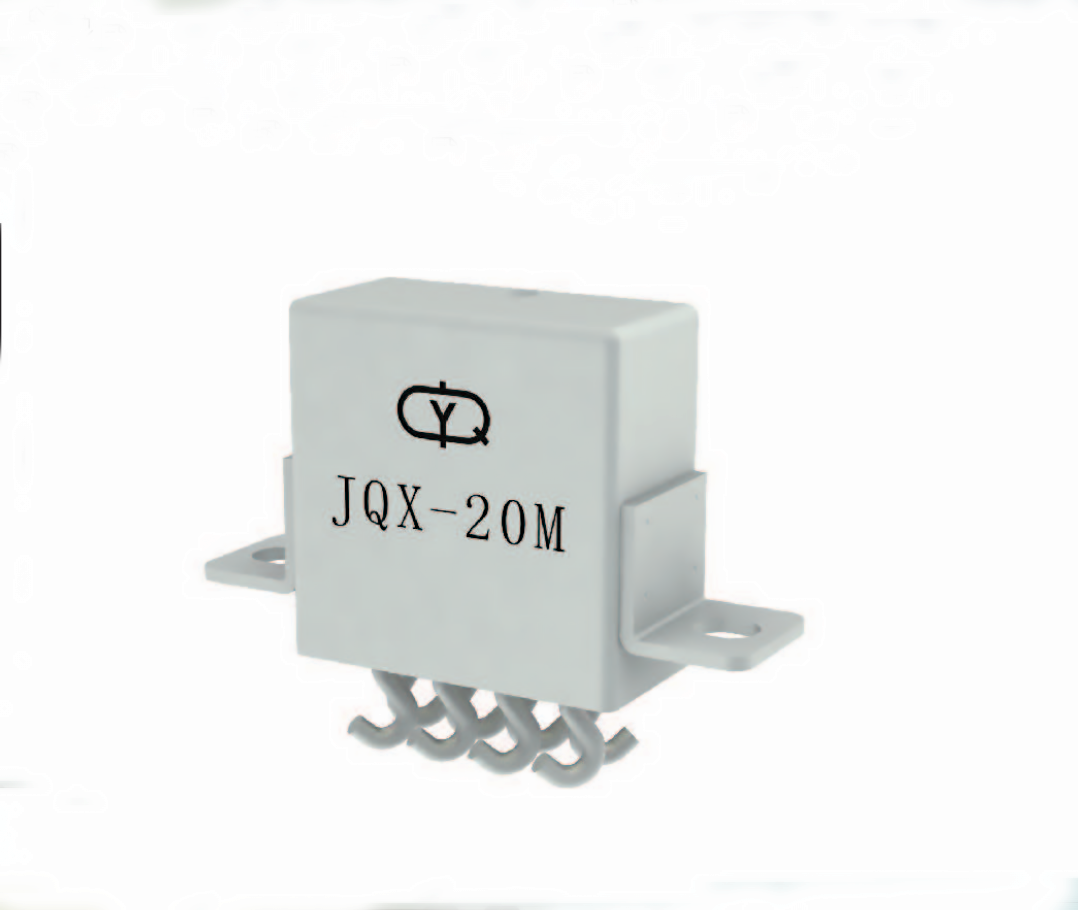

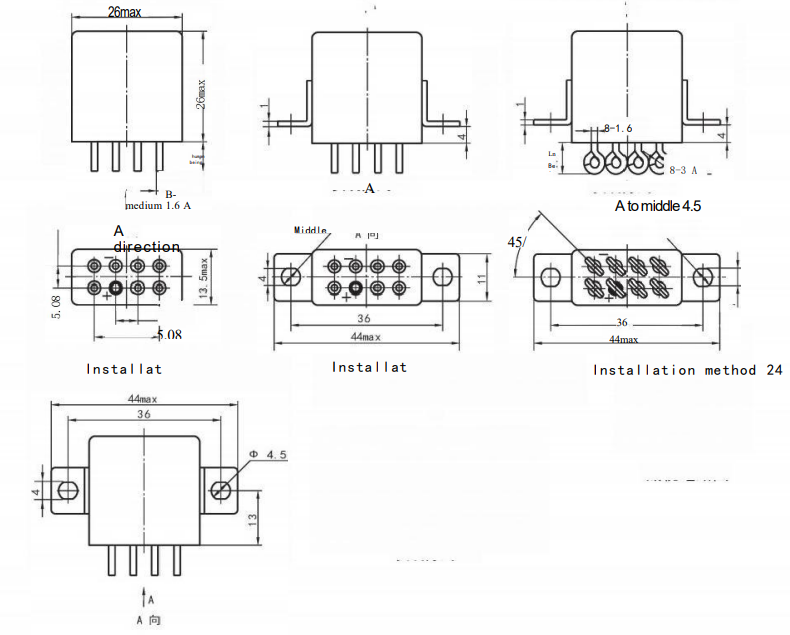

Imagini de produs

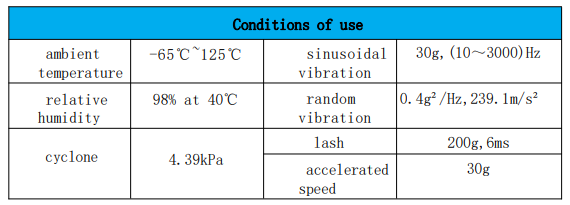

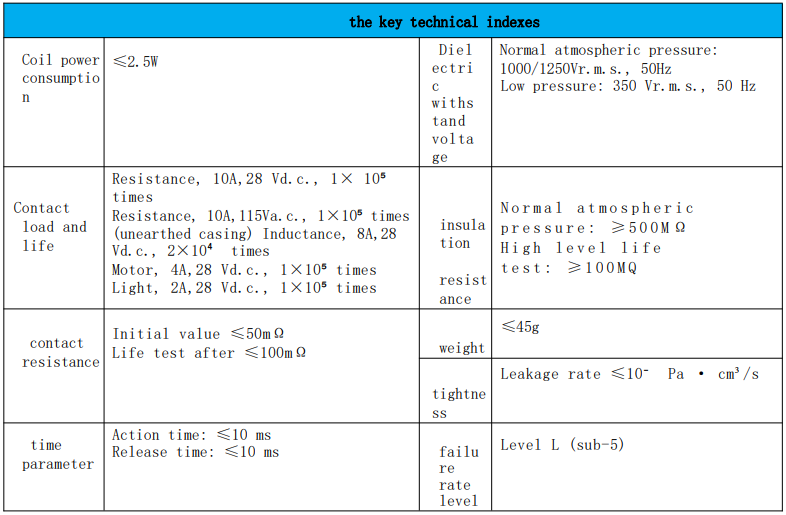

Specificatii tehnice

• Configurație contact: DPDT (Double Pole Double Throw)
• Tensiune bobină: 27VDC Standard
• Evaluare contact: 10A @ 28VDC Sarcină rezistivă
• Consum de energie bobină: 0,3-0,43 W
• Capacitate de contact la nivel scăzut: (10-50)μA, (10-50)mV, operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; Post-viață ≤200mΩ
• Timp de operare/eliberare: ≤4ms fiecare (≤3ms tipic) cu control de sincronizare
• Rezistenta dielectrica: 500Vr.ms @ presiune normala; 250 Vr.ms @ presiune joasă
• Rezistență de izolație: >500MΩ normal; >50MΩ după testul de viață la nivel înalt
• Greutate: <3g
• Performanță de etanșare: presiune nominală de 4,39 Kpa; Rata de scurgere ≤10⁻³ Pa·cm³/s
• Interval de sincronizare: temporizare reglabilă de operare/eliberare (gamă 10-50 ms)
• Temperatura de funcționare: -65°C până la +125°C
• Înlocuire directă pentru: seria Deutsch E210, seria Leach M300, BR246, FCA-210

Caracteristici și avantaje cheie

1. Design cu compatibilitate dublă: un singur releu înlocuiește atât seria Deutsch E210, cât și seria Leach M300, simplificând inventarul și reducând costurile.
2. Funcție de sincronizare integrată: control de temporizare încorporat cu interval reglabil de 10-50 ms pentru aplicații precise de secvențiere a circuitelor.
3. Capacitate de curent ridicat: capacitate de comutare de 10 A la 28 VDC, ceea ce îl face potrivit pentru aplicații de distribuție a energiei și control al motorului.
4. Etanșare ecologică îmbunătățită: Presiunea nominală de 4,39 Kpa asigură o funcționare fiabilă în medii dure și la altitudine mare.
5. Construcție de calitate militară: carcasă complet metalică cu oțel inoxidabil SUS304/316 rezistă la șocuri și vibrații extreme.
6. Design optimizat al releului plăcii PCB : Proiectat pentru o integrare ușoară cu configurațiile standard de PCB și procesele de asamblare automatizate.

Scenarii de aplicare

Acest releu metalic militar versatil este proiectat pentru aplicații solicitante aerospațiale și de apărare care necesită control al temporizării:

• Distribuția energiei aeronavelor: sisteme de pornire secvențială, comutare de magistrală și control al renunțării la sarcină
• Sisteme de control al motorului: secvențierea motorului de pornire, controlul pompei de combustibil și circuitele de sincronizare a aprinderii
• Electronica pentru vehicule militare: secvențierea sistemului de arme, managementul puterii echipamentelor de comunicație
• Comenzile de zbor ale dronei: secvențierea pornirii motorului, momentul de desfășurare a sarcinii utile și întârzierile sistemului de siguranță
• Automatizare industrială: sincronizarea controlului procesului, întârzieri de blocare de siguranță și secvențierea echipamentelor
• Actualizări de sistem vechi: Înlocuire directă în instalațiile Deutsch E210 sau Leach M300 fără modificări

Etape de instalare și integrare

1. Identificarea sistemului: Determinați dacă înlocuiți componentele din seria Deutsch E210 sau Leach M300.
2. Configurare sincronizare: setați timpul necesar de funcționare/eliberare (10-50 ms) în funcție de cerințele aplicației.
3. Verificare PCB: Confirmați compatibilitatea amprentei cu configurațiile PCB existente E210/M300.
4. Îndepărtarea componentelor: Deslipiți cu atenție releul existent utilizând echipamente adecvate cu temperatură controlată.
5. Pregătirea suprafeței: curățați bine plăcuțele PCB pentru a asigura formarea optimă a îmbinărilor de lipit.
6. Plasare de precizie: Aliniați JQX-20M cu orientarea corectă a pinului, care se potrivește cu componenta originală.
7. Proces de lipire: Utilizați lipire fără plumb la 320-350°C, cu management termic adecvat.
8. Verificare sincronizare: Testați performanța cronometrajului în condiții reale de sarcină pentru a confirma specificațiile.

Propunerea de valoare pentru achiziții

• Consolidarea inventarului: o componentă înlocuiește două numere de piese vechi, reducând complexitatea inventarului.
• Recalificare eliminată: înlocuirea directă evită procesele costisitoare de recalificare a sistemului.
• Funcționalitate îmbunătățită: Controlul de sincronizare încorporat adaugă capacitate fără componente suplimentare.
• Securitatea lanțului de aprovizionare: producția de încredere din fabrica auditată de SGS asigură o disponibilitate constantă.
• Reducerea costurilor ciclului de viață: construcția superioară prelungește durata de viață și reduce frecvența de întreținere.

Certificari si conformitate

• Componente și materiale certificate CE și UL
• Conform cu specificațiile releului militar MIL-PRF-6106
• Procesele de fabricație și sistemele de calitate auditate de SGS
• Materiale și metode de producție conforme cu RoHS
• Sistem de management al calității certificat ISO 9001:2015
• Compatibilitatea verificată cu specificațiile Deutsch E210 și Leach M300

Opțiuni de personalizare

Deși este optimizat ca înlocuitor direct E210/M300, YM oferă personalizare completă:

• Tensiuni alternative ale bobinei (12V, 24V, 48VDC) pentru cerințele specifice ale sistemului
• Intervale de sincronizare și caracteristici personalizate pentru aplicații specializate
• Configurații de contact modificate sau evaluări curente
• Etanșare îmbunătățită pentru cerințe specifice de mediu
• Testare și screening speciale (verificare extinsă a preciziei cronometrajului)
• Etichetare privată și pachete de documentație personalizate
• Releu militar sigilat cu metal JQX-20M
• Releu militar de metal 27V cu rating de timp JQX-20M Înlocuiește releul Deutsch E210
• Tip de putere sigilat electromagnetic DPDT 4.39Kpa Releu cu evaluare de timp ca Rele Leach M300
• Releu de aviație electromagnetic sigilat cu design metalic de calitate militară 4,39KPa 10A 28vdc
• Releu metalic conceput pentru aplicații aviatice și militare
• Releu de aviație cu design metalic de calitate militară
• Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
• Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

Experiența noastră se extinde în tehnologiile Releu auto , Releu industrial de putere și Releu de semnal PCB , cu o experiență vastă ODM care deservește producătorii mondiali din domeniul aerospațial.

Procesul de asigurare a calității

Fiecare JQX-20M este supus unei verificări riguroase a calității în 7 etape:

1. Certificarea materialului primit cu documentație completă de trasabilitate
2. Prelucrare de precizie cu monitorizare și control automat SPC
3. Calibrarea și verificarea mecanismului de sincronizare
4. Ansamblu de contact cu materiale cu curent nominal ridicat
5. Etanșare ermetică cu testare a ratei de scurgere de 100%.
6. Testare electrică și de sincronizare cuprinzătoare în intervalul de temperatură
7. Inspecție finală cu verificarea compatibilității pentru standardele E210/M300

Întrebări frecvente
