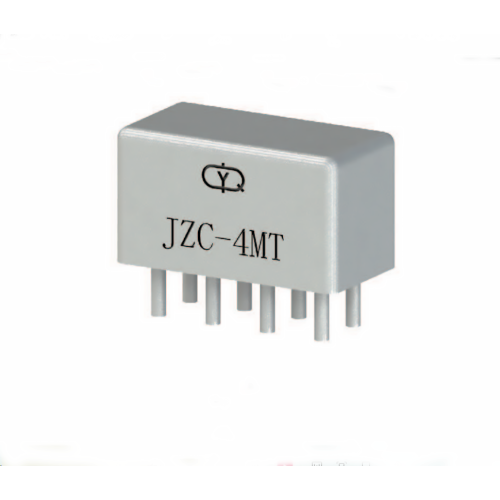

Releu DC inteligent din metal militar JZC-4MT

Prezentare generală a produsului

JZC-4MT este un releu de etanșare metalic militar de mare putere, conceput pentru aplicații solicitante din domeniul aerospațial și de apărare care necesită performanțe robuste în condiții extreme. Acest releu DC pentru aviație are o etanșare excepțională de mediu de 4,4 Kpa și rezistă la forțe de accelerație de până la 50 g, ceea ce îl face ideal pentru mediile militare cu vibrații intense. Ca releu electromagnetic militar de mare capacitate, oferă comutare fiabilă de 10A la 28VDC cu configurație DPDT. Fabricat de YM cu peste 18 ani de experiență în inginerie de precizie, acest releu DPDT 8Pin 27V servește ca un înlocuitor direct pentru componentele din seria CII C-10AMP, oferind durabilitate și performanță îmbunătățite pentru actualizările sistemelor vechi.

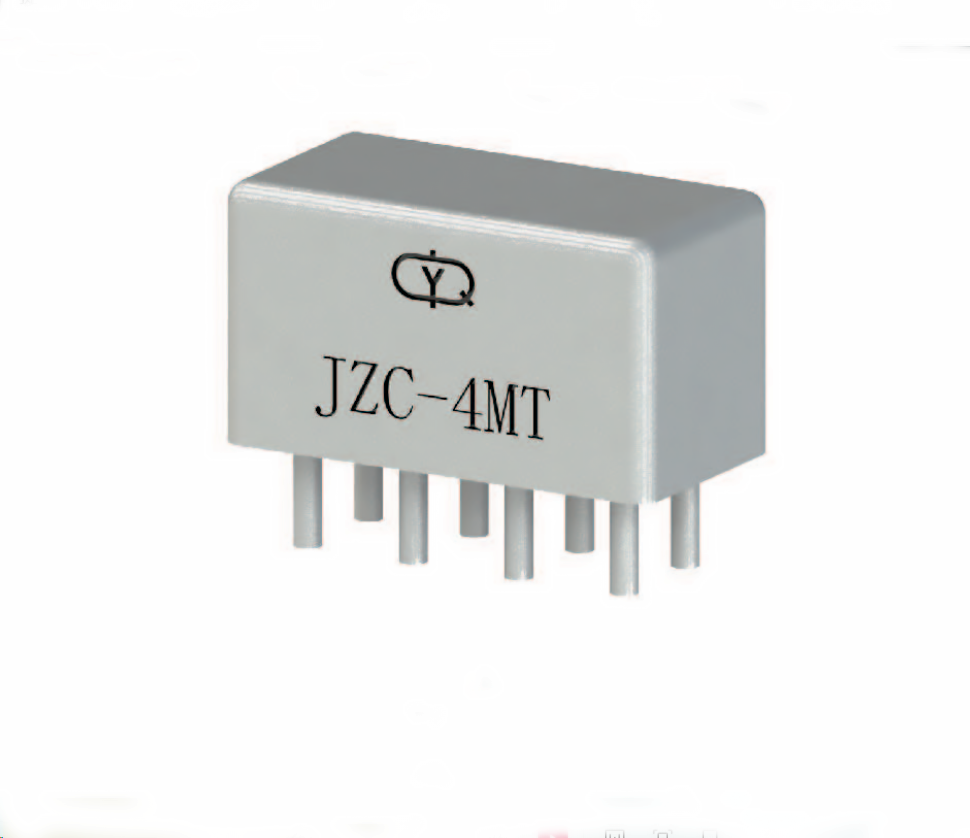

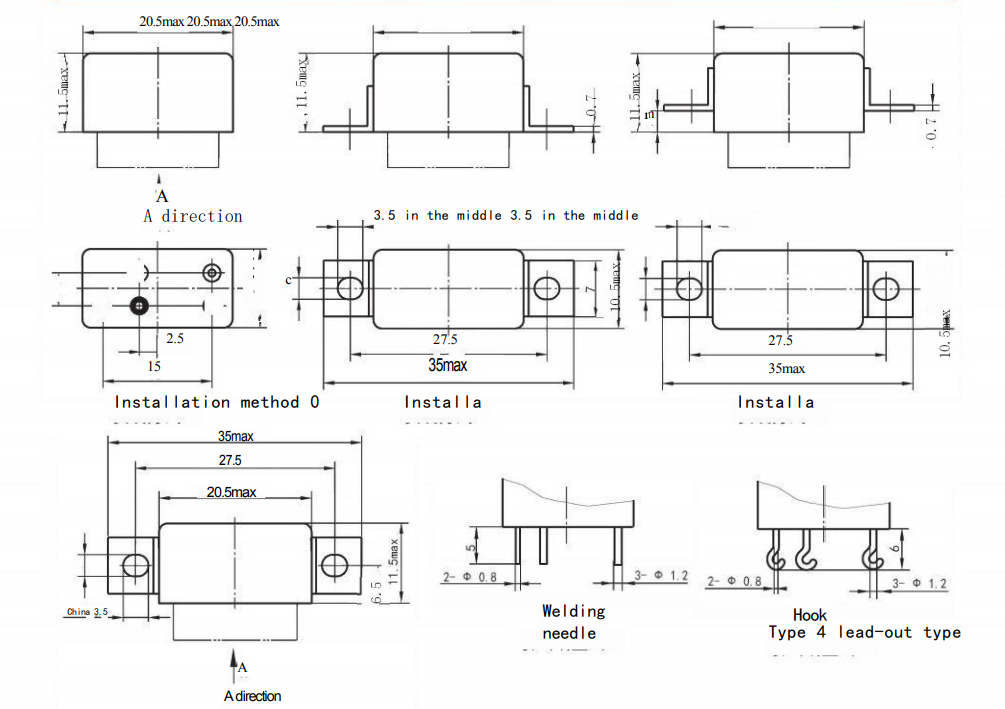

Imagini de produs

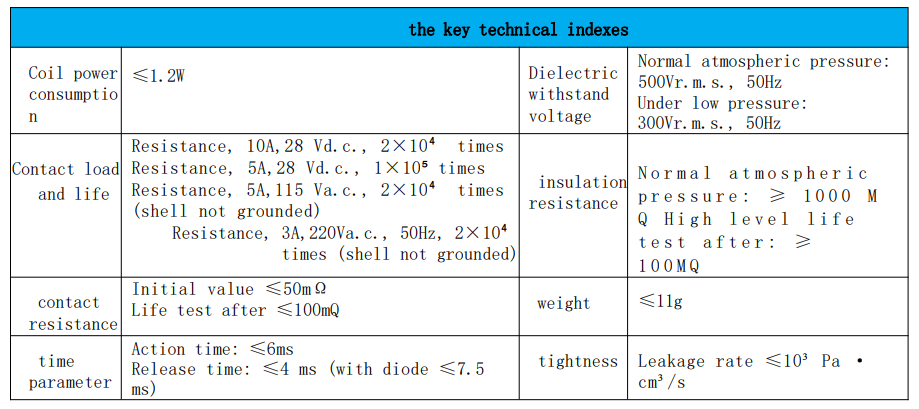

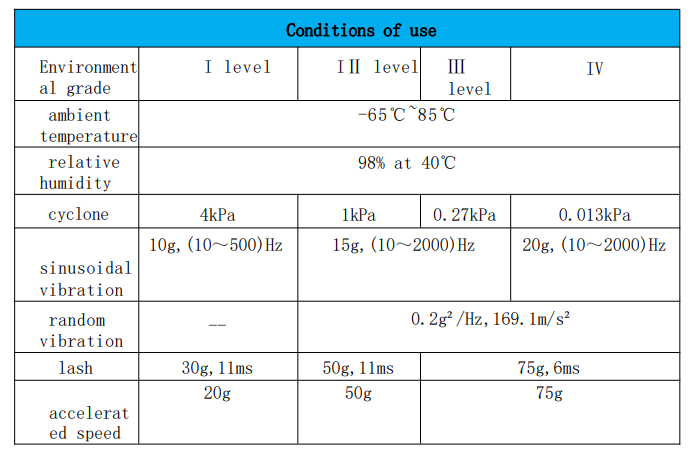

Specificatii tehnice

• Configurație contact: DPDT (Double Pole Double Throw)
• Tensiune nominală a bobinei: 27VDC Standard
• Evaluare contact: 10A @ 28VDC Sarcină rezistivă
• Consum de energie bobină: 0,3-0,43 W
• Capacitate de contact la nivel scăzut: (10-50)μA, (10-50)mV, operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; Test după viață ≤200mΩ
• Timp de operare/eliberare: ≤4ms fiecare (≤3ms tipic)
• Rezistenta dielectrica: 500Vr.ms @ presiune normala; 250 Vr.ms @ presiune joasă
• Rezistență de izolație: >500MΩ normal; >50MΩ după testul de viață la nivel înalt
• Greutate: <3g
• Performanță de etanșare: presiune nominală de 4,4 Kpa; Rata de scurgere ≤10⁻³ Pa·cm³/s
• Rezistență la vibrații/șoc: rating de accelerație de 50 g
• Temperatura de funcționare: -65°C până la +125°C
• Înlocuire directă pentru: relee din seria CII C-10AMP

Caracteristici și avantaje cheie

1. Capacitate de comutare de mare putere: evaluarea contactului de 10 A suportă aplicații solicitante de distribuție a energiei și control al motorului.
2. Rezistență excepțională la vibrații: ratingul de accelerație de 50 g asigură o funcționare fiabilă în medii militare cu vibrații mari.
3. Etanșare ecologică superioară: Presiune nominală de 4,4 Kpa cu etanșare ermetică avansată pentru funcționare la altitudine extremă.
4. Compatibilitate Direct Legacy: Înlocuire pin pentru pin pentru seria CII C-10AMP, eliminând costurile de reproiectare a sistemului.
5. Construcție de calitate militară: carcasa din oțel inoxidabil SUS304/316 rezistă la condiții dure de mediu.
6. Design optimizat al releului plăcii PCB : Proiectat pentru un management termic excelent și lipire în aplicații cu curent ridicat.

Scenarii de aplicare

Acest releu metalic militar rezistent este proiectat pentru aplicații aerospațiale și de apărare de mare putere:

• Distribuția energiei aeronavelor: comutare magistrală principală, control al generatorului și gestionarea sarcinii cu curent ridicat
• Sisteme de vehicule militare: controlul puterii sistemului de arme, comutarea echipamentelor de comunicație și distribuția puterii auxiliare
• Unități de control al motorului: controlul motorului demarorului, comutarea pompei de combustibil și circuitele sistemului de aprindere
• Echipamente de sprijin la sol: sisteme de testare de mare putere, echipamente de întreținere și unități de condiționare a energiei
• Automatizare industrială: controlul mașinilor grele în cazul în care componentele standard ale releului industrial de putere sunt inadecvate
• Actualizări ale sistemului moștenit: Înlocuire directă în instalațiile vechi CII C-10AMP fără modificări
• Releu militar sigilat cu metal JZC-4MT
• Releu DC din metal pentru aviație militară JZC-4MT Înlocuiește marca CII C-10AMP
• Releu sigilat metalic JZC-4MT 4.4Kpa 10A 28VDC pentru aplicații militare și aviatice
• Releu militar de mare putere DC DPDT 4.4KPa JZC-4MT cu viteza de accelerare 50g
• Releu metalic conceput pentru aplicații aviatice și militare
• Releu de aviație cu design metalic de calitate militară
• Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
• Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

Etape de instalare și integrare

1. Evaluarea sistemului: Verificați că sistemul existent utilizează configurația seriei CII C-10AMP.
2. Planificarea managementului termic: Evaluați cerințele de disipare a căldurii pentru funcționarea continuă de 10A.
3. Verificare PCB: Confirmați compatibilitatea amprentei cu aspectul PCB-ului C-10AMP și capacitatea de transport curent.
4. Îndepărtarea componentelor: Deslipiți cu atenție releul existent utilizând echipamente adecvate cu temperatură controlată.
5. Pregătirea suprafeței: Curățați bine plăcuțele PCB și asigurați-vă o lățime adecvată a urmelor pentru curent de 10 A.
6. Plasare de precizie: Aliniați JZC-4MT cu orientarea corectă a pinului, care se potrivește cu componenta originală.
7. Lipire cu curent ridicat: Folosiți lipire fără plumb cu masă termică adecvată pentru conexiuni cu curent ridicat.
8. Testare de sarcină: Testați funcționarea releului în condiții reale de sarcină pentru a verifica performanța.

Propunerea de valoare pentru achiziții

• Reducerea timpului de nefuncționare a sistemului: capacitatea de înlocuire directă minimizează modificarea echipamentului și timpul de recalificare.
• Fiabilitate sporită: construcția și materialele superioare prelungesc durata de viață în comparație cu componentele originale C-10AMP.
• Stabilitatea lanțului de aprovizionare: producția de încredere din fabrica auditată de SGS asigură o disponibilitate constantă.
• Parteneriat tehnic: Acces la expertiză în inginerie pentru integrarea aplicațiilor de mare putere.
• Reducerea costurilor ciclului de viață: Durabilitatea extinsă reduce frecvența de întreținere și costurile totale de proprietate.

Certificari si conformitate

• Componente și materiale certificate CE și UL
• Conform cu specificațiile releului militar MIL-PRF-6106
• Procesele de fabricație și sistemele de calitate auditate de SGS
• Materiale și metode de producție conforme cu RoHS
• Sistem de management al calității certificat ISO 9001:2015
• Testarea vibrațiilor conform MIL-STD-202 Metoda 204 pentru evaluarea 50g

Opțiuni de personalizare

Deși este optimizat ca înlocuitor direct al C-10AMP, YM oferă personalizare completă:

• Tensiuni alternative ale bobinei (12V, 24V, 48VDC) pentru cerințele specifice ale sistemului
• Evaluări curente modificate sau configurații de contact
• Etanșare îmbunătățită pentru cerințe specifice de altitudine/presiune
• Testare specială la vibrații și screening pentru medii extreme
• Configurații personalizate de pin sau opțiuni de terminare cu curent ridicat
• Etichetare privată și pachete de documentație specifice aplicației

Expertiza noastră în producție se întinde pe tehnologiile Automotive Relay , New Energy Relay și PCB Signal Relay , cu o vastă experiență ODM care deservește contractorii de apărare la nivel mondial.

Procesul de asigurare a calității

Fiecare JZC-4MT este supus unei verificări riguroase a calității în 7 etape:

1. Certificarea materialului primit cu documentație completă de trasabilitate
2. Prelucrare de precizie cu monitorizare și control automat SPC
3. Ansamblu de contact cu curent ridicat cu materiale optimizate pentru rezistență minimă
4. Etanșare ermetică cu testare și verificare a ratei de scurgere de 100%.
5. Testarea vibrațiilor pentru a verifica ratingul de accelerație de 50 g
6. Testare de sarcină cu curent ridicat în intervalul de temperatură specificat
7. Inspecție finală cu verificarea compatibilității C-10AMP și codificarea lotului
