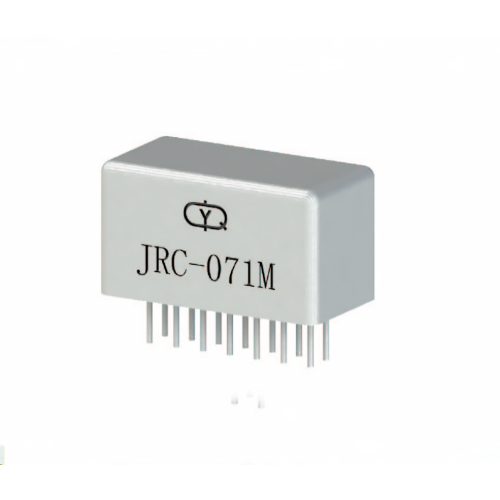

Releu electromagnetic metalic militar JRC-071M

Prezentare generală a produsului

JRC-071M este un releu electromagnetic militar avansat, conceput ca înlocuitor direct pentru componentele vechi din seria CII SR în aplicații aerospațiale extreme. Acest releu DC pentru aviație are o etanșare excepțională la presiune ultra-joasă, evaluată la 0,013 kPa (13 Pa) și rezistă la forțe de accelerație de până la 75 g. Cu configurația sa de contact 4DPDT, acest releu metalic militar oferă capacități de comutare versatile pentru sisteme de control complexe în drone, motoare de avioane și alte aplicații critice de releu de placă PCB . Fabricat de YM cu peste 18 ani de experiență în inginerie de precizie, acest releu stabilește noi standarde de fiabilitate în medii spațiale și la altitudine mare.

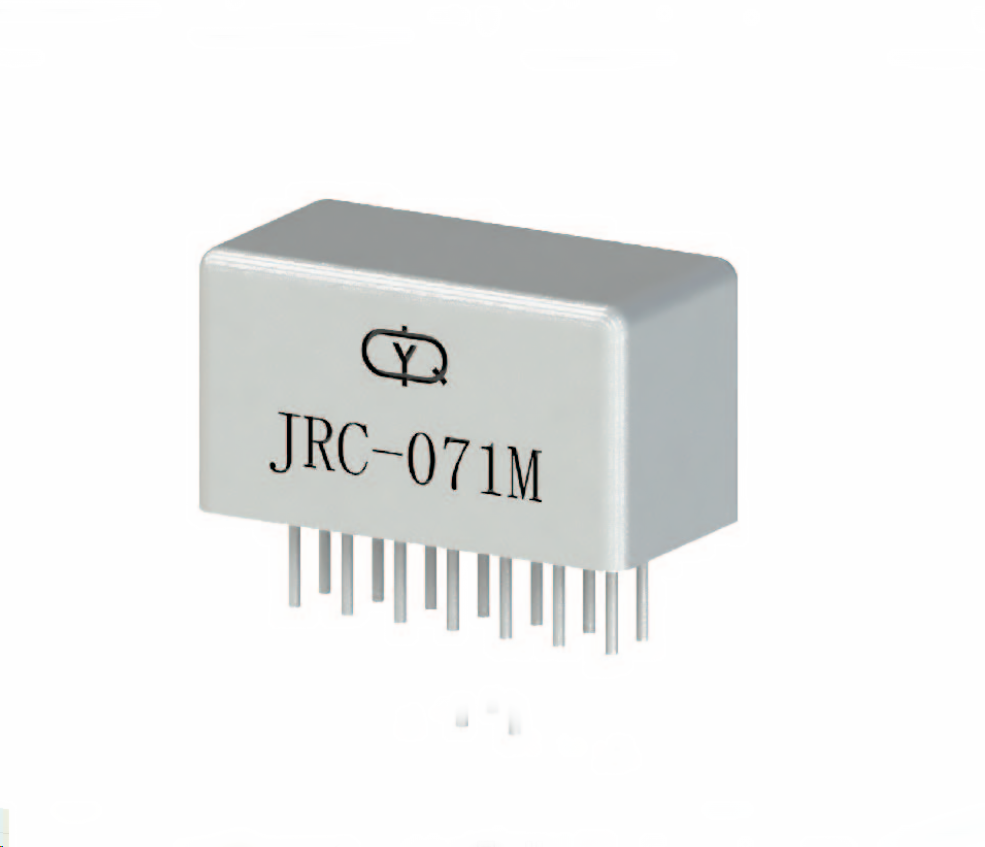

Imagini de produs

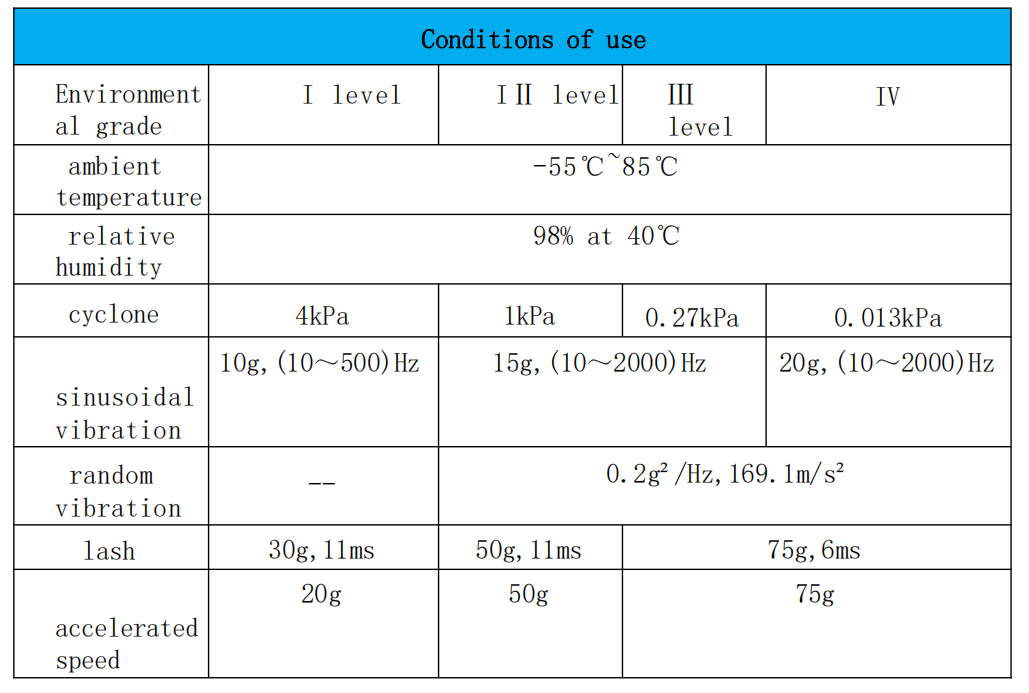

Specificatii tehnice

• Configurație de contact: 4DPDT (4 Form D)
• Tensiune bobină: 27 VDC Standard (tensiuni personalizate disponibile)
• Evaluare contact: 1A @ 28VDC Sarcină rezistivă
• Consum de energie bobină: 0,3-0,43 W
• Capacitate de contact la nivel scăzut: (10-50)μA, (10-50)mV, operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; Test după viață ≤200mΩ
• Timp de operare/eliberare: ≤4ms fiecare (≤3ms tipic)
• Rezistenta dielectrica: 500Vr.ms @ presiune normala; 250 Vr.ms @ presiune joasă
• Rezistență de izolație: >500MΩ normal; >50MΩ după testul de viață la nivel înalt
• Greutate: <3g
• Performanță de etanșare: presiune de funcționare 0,013 kPa; Rata de scurgere ≤10⁻³ Pa·cm³/s
• Rezistență la vibrații/șoc: 75 g de accelerație
• Temperatura de funcționare: -65°C până la +125°C
• Înlocuiește: relee din seria CII SR (înlocuire directă a funcției de ajustare a formei)

Caracteristici și avantaje cheie

1. Etanșare la presiune ultra joasă: rating excepțional de 0,013 kPa (13 Pa) pentru aplicații spațiale și la altitudine mare, unde releele standard defectează.
2. Configurație de contact 4DPDT: Designul versatil cu 4 poli cu dublă aruncare permite controlul complex al circuitului într-un factor de formă compact.
3. Construcție de calitate militară: carcasă complet metalică cu oțel inoxidabil SUS304/316 rezistă la stresul extrem de mediu.
4. Înlocuire directă moștenită: Pin pentru pin compatibil cu seria CII SR, eliminând costurile de reproiectare și simplificând upgrade-urile.
5. Fiabilitate sporită: 1 milion de operațiuni la sarcina nominală cu performanță stabilă pe toată durata de viață.
6. Optimizat pentru integrarea PCB: Proiectat ca un releu de semnal PCB de înaltă performanță, cu o lipire excelentă și caracteristici termice.

Scenarii de aplicare

Acest releu de etanșare cu metal militar specializat este proiectat pentru cele mai solicitante aplicații aerospațiale:

• Sisteme prin satelit: distribuția energiei, comutarea antenei și controlul sarcinii utile în medii cu vid
• Aeronave de înaltă altitudine: sisteme aviatice, controale de mediu și echipamente de comunicații peste 50.000 de picioare
• Drones/UAV-uri militare: sisteme de control al zborului, comutare senzori și gestionarea sarcinii utile care necesită control cu ​​mai multe circuite
• Echipamente de explorare spațială: instrumente științifice, sisteme rover și control al habitatului care necesită operare la presiune ultra-joasă
• Comenzi pentru motorul aeronavei: managementul combustibilului, sistemele de aprindere și comenzile unității de putere auxiliare
• Modernizarea sistemului moștenit: Înlocuire directă în instalațiile CII SR existente fără modificarea PCB
• Releu electromagnetic metalic militar JRC-071M
• Releu DC din metal pentru aviație militară JRC-071M 0,013 kPa Înlocuiește releul CII seria SR
• Releu electromagnetic militar JRC-071M 0,013kPa pentru aplicație de aviație Viteza de accelerare 75g
• JRC-071MReleu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei 4DPDT
• Releu metalic conceput pentru aplicații aviatice și militare
• Releu de aviație cu design metalic de calitate militară
• Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
• Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

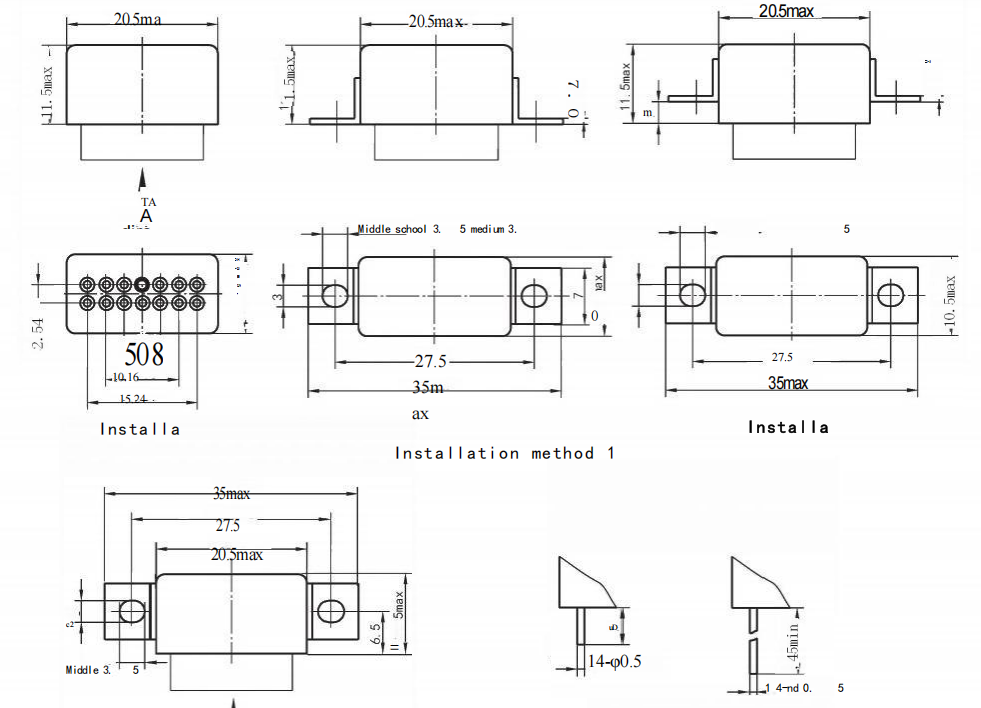

Ghid de instalare și integrare

1. Verificarea compatibilității sistemului: Verificați că sistemul existent utilizează configurația CII SR seria 4DPDT.
2. Inspecție PCB: Examinați aspectul padului și confirmați compatibilitatea cu amprenta JRC-071M.
3. Îndepărtarea componentelor: Deszipiți cu grijă releul existent din seria SR utilizând echipamente controlate cu temperatură.
4. Pregătirea suprafeței: curățați bine plăcuțele PCB pentru a asigura o integritate optimă a îmbinării de lipit.
5. Plasare de precizie: Aliniați JRC-071M cu orientarea corectă a pinului (rețineți indicatorii de polaritate).
6. Proces de lipire: Utilizați lipire fără plumb la 320-350°C, cu management termic adecvat.
7. Verificarea contactelor: Testați toate contactele 4DPDT pentru comutarea și izolarea corespunzătoare.
8. Testare funcțională: Efectuați un test de funcționare complet la condiții de temperatură nominală și extremă.

Propunerea de valoare pentru achiziții

• Eliminați costurile de recalificare: capacitatea de înlocuire directă evită recalificarea costisitoare a sistemului.
• Lanț de aprovizionare sigur: producția fiabilă din fabrica auditată de SGS reduce dependența de componentele învechite.
• Durată de viață extinsă: Materialele și construcția superioare extind MTBF, reducând costurile totale ale ciclului de viață.
• Parteneriat tehnic: Acces la expertiză inginerească pentru provocări complexe de integrare.
• Consolidarea stocurilor: Înlocuiți mai multe variante depășite ale seriei SR cu o componentă superioară, disponibilă.

Certificari si conformitate

• Componente și materiale certificate CE și UL
• Conform cu specificațiile releului militar MIL-PRF-6106G
• Procesele de fabricație și sistemele de calitate auditate de SGS
• Materiale și metode de producție conforme cu RoHS
• Sistem de management al calității certificat ISO 9001:2015
• Degazare testată conform ECSS-Q-ST-70-02C pentru aplicații spațiale

Opțiuni de personalizare

Deși este optimizat ca înlocuitor direct din seria SR, YM oferă capabilități extinse de personalizare:

• Tensiuni alternative de bobină (5V, 12V, 24V, 48VDC) pentru cerințele specifice ale sistemului
• Aranjamentele de contact sau configurațiile de comutare modificate
• Niveluri de etanșare îmbunătățite pentru cerințe specifice de vid/presiune
• Testare și screening specializate (vid termic, degazare, ardere extinsă)
• Configurații personalizate de pin sau stiluri de terminare
• Etichetare privată și pachete de documentație specifice aplicației

Experiența noastră în producție se întinde pe tehnologiile Releu auto , Releu industrial de putere și Releu cu stare solidă , cu experiență ODM dovedită, care deservește prim-urile aerospațiale globale.

Procesul de asigurare a calității

Fiecare JRC-071M este supus unei verificări riguroase a calității în 8 etape:

1. Certificarea materialului primit cu documentație completă de trasabilitate
2. Prelucrare de precizie cu monitorizare și control automat SPC
3. Ansamblu de contact cu aliaje de metale prețioase pentru performanțe optime
4. Etanșare în vid ultra-înalt cu verificarea ratei de scurgere de 100%.
5. Testare electrică cuprinzătoare în intervalul de temperatură specificat
6. Testarea vibrațiilor și șocurilor conform metodelor MIL-STD-202
7. Ciclu de vid termic pentru aplicații spațiale
8. Inspecție finală cu trasabilitate completă și codificare lot
