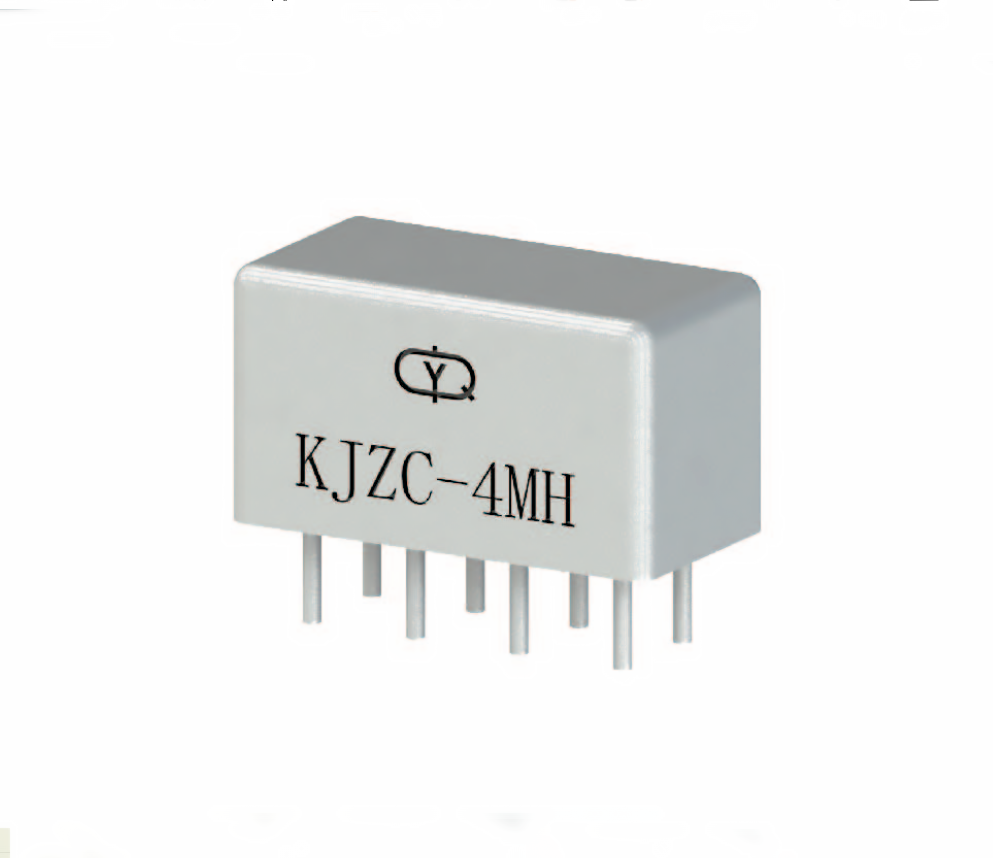

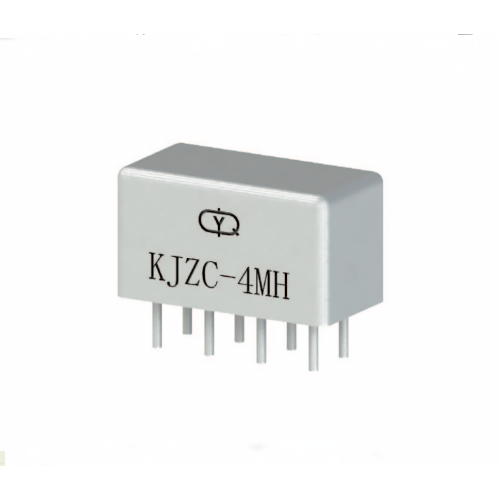

Releu sigilat metalic de aviație militară KJZC-4MH

Releu DC din metal militar KJZC-4MH | Evaluat 4KPa și 50g | Înlocuire directă HFW5A (CII).

Prezentare generală a produsului

KJZC-4MH reprezintă vârful fiabilității în comutarea în medii dure. Acest releu de etanșare metalic militar este conceput ca un înlocuitor direct, de înaltă performanță, pentru seria CII HFW5A. Conceput pentru a rezista la condiții extreme de joasă presiune (4KPa) și vibrații ridicate (accelerare de 50 g), este alegerea definitivă pentru aplicațiile de releu DC pentru aviație critice în cazul în care releele de semnal PCB standard eșuează.

Specificatii tehnice

• Tip: Releu DPDT metalic ermetic 8Pin 27V
• Tensiune bobină: 27VDC Standard
• Puterea bobinei: 0,3W - 0,43W
• Evaluare contact: 1A @ 28VDC (sarcină rezistivă)
• Durată de viață electrică: ≥100.000 de operațiuni
• Timp de operare/eliberare: ≤4 ms

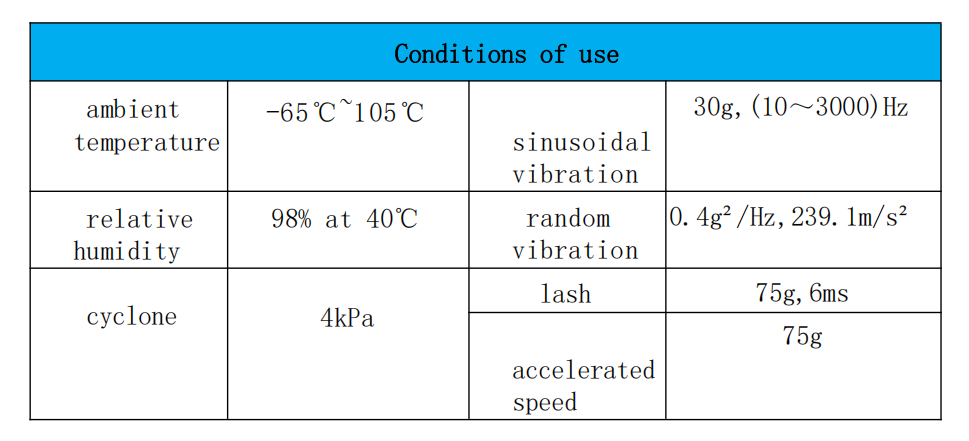

• Evaluare de mediu: 4KPa (presiune joasă); 50 g Vibrații/șoc
• Rezistență de izolație: >500MΩ
• Greutate: <3g

Caracteristici și avantaje cheie

• Mediu extrem dovedit: Combină etanșarea de 4KPa cu rezistența la vibrații de 50g pentru o fiabilitate de neegalat în domeniul aerospațial și al apărării.
• Înlocuire directă HFW5A: asigură actualizarea și întreținerea fără probleme a sistemului fără reproiectare.
• Construcție superioară a releului electromagnetic militar : Sigiliu ermetic complet din metal protejează împotriva umidității, prafului și efectelor de altitudine.
• Precizie de mare viteză: comutarea ≤4 ms permite un control precis în sistemele cu răspuns rapid, cum ar fi controlerele de zbor cu drone.
• Durată lungă de viață: Proiectat pentru peste 100.000 de cicluri, reducând costurile ciclului de viață și timpul de întreținere.

Etape de integrare

1. Confirmați că sistemul dumneavoastră utilizează releul din seria CII HFW5A și funcționează la 27VDC.
2. Deconectați și accesați în siguranță echipamentul.
3. Deslipiți sau deconectați cu grijă releul HFW5A existent de la amprenta releului plăcii PCB .
4. Instalați KJZC-4MH, asigurând alinierea și orientarea perfectă a pinii.
5. Lipiți în siguranță (dacă este montat pe PCB) și efectuați teste funcționale ale sistemului.
6. Releu sigilat metalic de aviație militară KJZC-4MH
7. Releu DC din metal militar KJZC-4MH Înlocuiește H4KPa înlocuiește releul CII HFW5A
8. Releu militar de înaltă performanță 4KPa KJZC-4MH HFW5A CII înlocuitor
9. Releu metalic DPDT durabil KJZC-4MH cu viteza de accelerare 50g
13. Releu metalic conceput pentru aplicații aviatice și militare
14. Releu de aviație cu design metalic de calitate militară
15. Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
16. Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

Scenarii de aplicare

Acest releu este indispensabil pentru aplicațiile care necesită rezistență maximă. Oferă valoare prin eliminarea punctelor de defecțiune în: sisteme de propulsie/control de drone militare și UAV, electronice de control al motoarelor și zborului aeronavei, sisteme de ghidare a rachetelor, instrumente prin satelit și vehicule de mare altitudine și controlul mașinilor grele în cazul în care vibrațiile depășesc limitele releelor ​​industriale standard de putere . Acesta servește ca o alternativă robustă la soluțiile specializate de releu de blocare a aviației .

Calitate și conformitate

Fabricat în unitatea noastră certificată ISO 9001, KJZC-4MH este produs în conformitate cu un sistem riguros de management al calității. Fiecare lot este supus unor teste electrice și de mediu stricte, respectând principiile derivate din standardele MIL-STD. Expertiza noastră, perfecționată de-a lungul anilor producând relee metalice militare , asigură o calitate constantă, pregătită pentru audit.

Servicii de personalizare

Suportăm proiecte complete OEM/ODM. Parametrii personalizați, cum ar fi tensiunile specifice bobinei, tipurile de cabluri sau marcarea performanței pot fi dezvoltați pentru achiziționarea volumului, extinzând flexibilitatea pe care o oferim și pentru liniile noastre de relee polarizate JH-2S și New Energy Relay .

FAQ

Î: KJZC-4MH este identic ca dimensiune cu HFW5A?
R: Da, este un înlocuitor direct de formă, potrivire și funcție.

Î: Care este semnificația evaluărilor 4KPa și 50g?
R: 4KPa indică funcționarea fiabilă la presiune foarte scăzută (altitudine mare). 50g certifică că poate rezista la vibrații extreme și forțe de șoc.

Î: Care este timpul de livrare pentru comenzile de producție?
R: Termenul standard de livrare este de 4-6 săptămâni. Contactați-ne pentru calendarele personalizate ale proiectelor.

Î: Oferiți rapoarte de testare a performanței?
R: Da, sunt disponibile rapoarte standard de teste electrice. Datele specifice ale testelor de mediu pot fi furnizate la cerere.
