Releu etanșat metalic inteligent de aviație militară JZC-4M

Prezentare generală a produsului

JZC-4M este un releu de etanșare metalic militar de înaltă fiabilitate, conceput ca un înlocuitor premium pentru componentele vechi din seria CII HFC. Acest releu DC pentru aviație are etanșare robustă de mediu de 4 kPa și construcție de calitate militară pentru aplicații aerospațiale solicitante. Ca releu electromagnetic militar de precizie, oferă comutare fiabilă de 2A la 28VDC cu configurație DPDT pentru control versatil al circuitului. Fabricat de YM cu peste 18 ani de experiență în componente aerospațiale, acest releu DPDT 8Pin 27V oferă performanță și fiabilitate îmbunătățite ca înlocuitor direct pentru instalațiile vechi din seria HFC.

Imagini de produs

Specificatii tehnice

• Configurație contact: DPDT (Double Pole Double Throw)
• Tensiune bobină: 27VDC Standard (opțiune disponibilă 24VDC)
• Evaluare contact: 2A @ 28VDC Sarcină rezistivă
• Consum de energie bobină: 0,3-0,43 W
• Capacitate de contact la nivel scăzut: (10-50)μA, (10-50)mV, operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; Test după viață ≤200mΩ
• Timp de operare/eliberare: ≤4ms fiecare (≤3ms tipic)
• Rezistenta dielectrica: 500Vr.ms @ presiune normala; 250 Vr.ms @ presiune joasă
• Rezistență de izolație: >500MΩ normal; >50MΩ după testul de viață la nivel înalt
• Greutate: <3g
• Performanță de etanșare: presiune nominală de 4 kPa; Rata de scurgere ≤10⁻³ Pa·cm³/s
• Rezistență la vibrații: conform cu MIL-STD-202 Metoda 204
• Temperatura de funcționare: -65°C până la +125°C
• Înlocuiește: relee din seria CII HFC (înlocuire directă a funcției de ajustare a formei)

Caracteristici și avantaje cheie

1. Tehnologie de etanșare îmbunătățită: Presiune nominală de 4 kPa cu etanșare ermetică avansată pentru funcționare la altitudine extremă.
2. Durabilitate de calitate militară: construcția din oțel inoxidabil SUS304/316 rezistă la condiții de mediu dure.
3. Înlocuire directă moștenită: Pin pentru pin compatibil cu seria CII HFC, eliminând costurile de reproiectare și recalificare.
4. Design optimizat al releului plăcii PCB : Proiectat pentru o lipire excelentă și un management termic în aplicații PCB de înaltă densitate.
5. Durată de viață extinsă: 1 milion de operațiuni la sarcină nominală cu degradare minimă a rezistenței de contact.
6. Calitate consecventă a producției: producția auditată de SGS asigură consistența și fiabilitatea lot la lot.

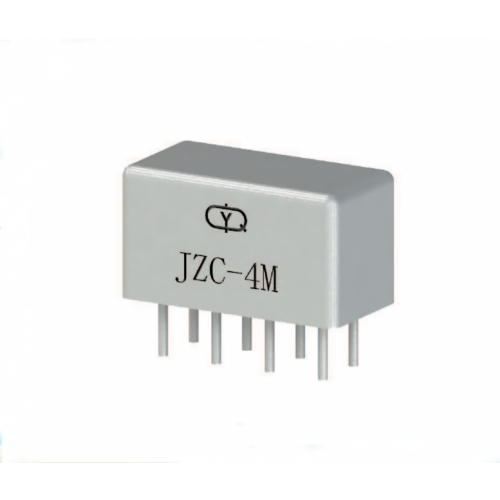

7. Releu etanșat metalic inteligent de aviație militară JZC-4M
8. Releu metalic pentru aviație cu calitate militară JZC-4M Înlocuiește releul CII HFC
9. Releu metalic de înaltă performanță 4 kPA DPDT JZC-4M pentru aplicații militare
10. Releu metalic de încredere JZC-4M sigilat pentru sisteme de aviație 2A 28VDC
13. Releu metalic conceput pentru aplicații aviatice și militare
14. Releu de aviație cu design metalic de calitate militară
15. Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
16. Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

Scenarii de aplicare

Acest releu metalic militar de înaltă performanță este proiectat pentru aplicații critice aerospațiale și de apărare:

• Sisteme de aviație a aeronavei: echipamente de navigație, sisteme de comunicații și interfețe de control al zborului
• Unități de control al motorului: comenzi ale sistemului de alimentare cu combustibil, circuite de aprindere și gestionarea puterii auxiliare
• Electronice pentru drone militare: interfețe pentru controlerul de zbor, comutarea senzorilor și circuitele de control al sarcinii utile
• Echipamente de sprijin la sol: sisteme de testare și întreținere care necesită compatibilitate cu seria HFC
• Sisteme de control industrial: automatizare de înaltă fiabilitate în cazul în care componentele standard de releu de putere industrială sunt insuficiente
• Susținerea sistemului moștenit: Înlocuire directă în instalațiile CII HFC vechi, fără modificarea sistemului

Ghid de instalare și integrare

1. Verificarea sistemului: Confirmați că sistemul existent utilizează configurația DPDT din seria CII HFC.

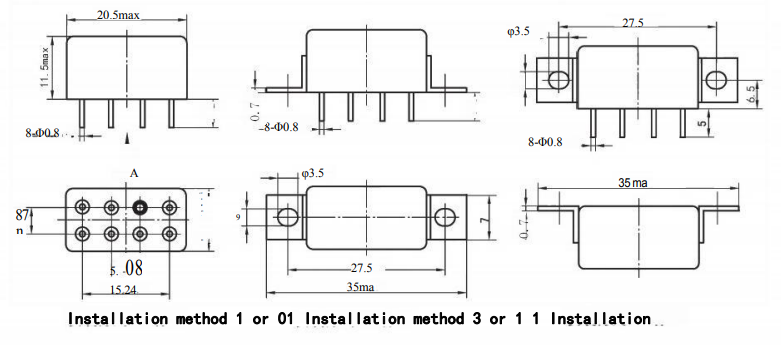

2. Verificare compatibilitate PCB: Verificați amprenta se potrivește cu aspectul seriei HFC și alocările de pin.
3. Îndepărtarea componentelor: Deslipiți cu grijă releul HFC existent utilizând un echipament cu temperatură controlată.
4. Pregătirea suprafeței: curățați bine plăcuțele PCB pentru a asigura o calitate optimă a îmbinării de lipit.
5. Plasare de precizie: Aliniați JZC-4M cu orientarea corectă a pinului, care se potrivește cu componenta originală.
6. Proces de lipire: Utilizați lipire fără plumb la 320-350°C, cu management termic adecvat.
7. Testare electrică: Efectuați teste de continuitate și rezistență a izolației pe toate contactele.
8. Verificare funcțională: Testați funcționarea releului în condiții reale de sarcină pentru a confirma performanța.

Propunerea de valoare pentru achiziții

• Costuri reduse ale ciclului de viață: înlocuirea directă elimină reproiectarea și recalificarea costisitoare a sistemului.
• Securitatea lanțului de aprovizionare: producția de încredere din fabrica auditată asigură o disponibilitate constantă.
• Fiabilitate sporită: Materialele și construcția superioare extind MTBF în comparație cu componentele HFC originale.
• Acces la asistență tehnică: Consultanță directă de inginerie pentru cerințele de integrare și personalizare.
• Optimizarea inventarului: Consolidați mai multe variante de HFC cu o componentă de înlocuire superioară disponibilă.

Certificari si conformitate

• Componente și materiale certificate CE și UL
• Conform cu specificațiile releului militar MIL-PRF-6106
• Procesele de fabricație și sistemele de calitate auditate de SGS
• Materiale și metode de producție conforme cu RoHS
• Sistem de management al calității certificat ISO 9001:2015
• Compatibilitatea verificată cu specificațiile seriei CII HFC

Opțiuni de personalizare

Deși este optimizat ca înlocuitor direct de HFC, YM oferă capabilități extinse de personalizare:

• Tensiuni alternative de bobină (5V, 12V, 24V, 48VDC) pentru cerințele specifice ale sistemului
• Configurații de contact modificate sau evaluări curente
• Etanșare îmbunătățită pentru cerințe specifice de altitudine/presiune
• Testare și screening speciale (vibrații extinse, cicluri termice)
• Configurații personalizate de pin sau stiluri de terminare
• Etichetare privată și pachete de documentație specifice aplicației

Expertiza noastră în producție se întinde pe tehnologiile Automotive Relay , PCB Signal Relay și New Energy Relay , cu experiență ODM dovedită care deservește producătorii mondiali din industria aerospațială.

Procesul de asigurare a calității

Fiecare JZC-4M este supus unei verificări riguroase a calității în 6 etape:

1. Certificarea materialului primit cu documentație completă de trasabilitate
2. Prelucrare de precizie cu monitorizare și control automat SPC
3. Ansamblu de contact cu materiale optimizate pentru rezistență scăzută și durată lungă de viață
4. Etanșare ermetică cu testare și verificare a ratei de scurgere de 100%.
5. Testare electrică cuprinzătoare în intervalul de temperatură specificat
6. Inspecție finală cu verificarea compatibilității cu HFC și codificarea lotului
