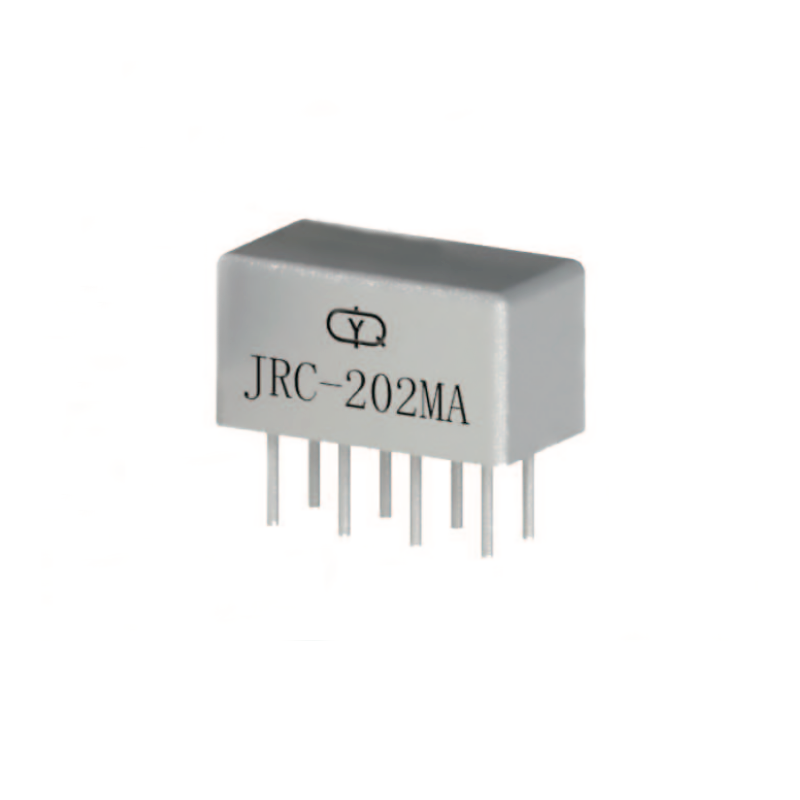

JRC-202MA 27V Releu de aviație militară pentru placă PCB pentru drone și motor de aeronave - Înlocuire pentru seria CII 3SBC
Prezentare generală a produsului
JRC-202MA 27V este un releu de etanșare cu metal militar de înaltă fiabilitate, conceput special ca înlocuitor direct pentru componentele vechi din seria CII 3SBC. Acest releu de curent continuu pentru aviație combină compatibilitatea cu funcția de adaptare a formei cu excelența modernă în producție, oferind o soluție de upgrade fiabilă pentru sistemele aerospațiale vechi. Proiectat pentru integrarea ca un releu de placă PCB în electronica dronei și sistemele de control al motorului de aeronave , oferă performanțe îmbunătățite, menținând în același timp compatibilitatea deplină cu modelele existente din seria 3SBC.
Caracteristici și avantaje ale produsului
JRC-202MA oferă performanțe îmbunătățite ca înlocuitor modern pentru componentele din seria 3SBC:
- Înlocuire directă a seriei 3SBC: Funcția de ajustare a formei compatibilă cu releele din seria CII 3SBC pentru upgrade-uri fără întreruperi ale sistemului.
- Etanșare ermetică de calitate militară: etanșarea îmbunătățită a cutiilor de metal oferă o protecție superioară a mediului în comparație cu componentele originale îmbătrânite.
- Performanță electrică îmbunătățită: rezistență de contact mai mică (≤50mΩ inițială) și comutare mai rapidă (≤4ms) decât multe componente vechi 3SBC.
- Compatibilitate cu dublă tensiune: Disponibil în versiuni de bobină de 12 V și 27 V CC pentru a se potrivi diferitelor cerințe de sistem vechi.
- Design optimizat pentru drone: configurație de montare pe PCB, potrivită special pentru controlul zborului dronei și sistemele de distribuție a energiei.
- Fiabilitate sporită: materialele moderne și procesele de producție oferă o durată de viață extinsă peste componentele originale învechite.
- Greutate optimizată: sub 3 grame pentru un impact minim asupra bugetelor de greutate a dronei și a aeronavei.
Acest releu face parte din portofoliul cuprinzător de relee electromagnetice militare YM, împărtășind standardele de producție cu soluțiile noastre de releu de blocare pentru aviație și de relee de blocare magnetice etanșate .

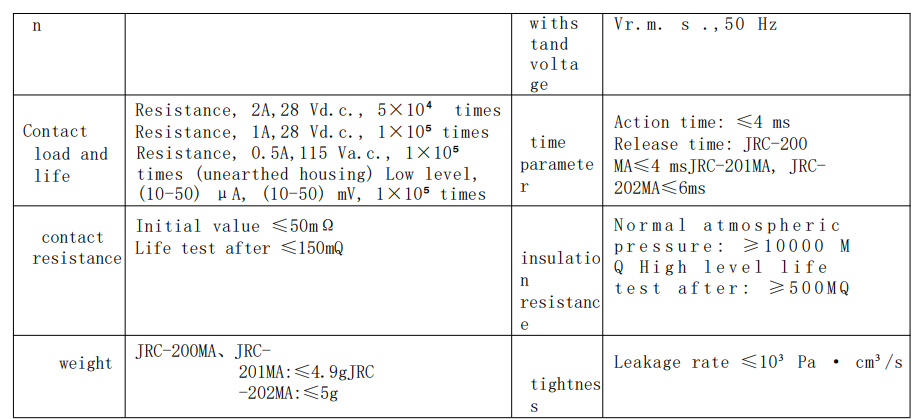

Specificatii tehnice
Specificații electrice
- Tensiune bobină: 27V DC (varianta 12V disponibilă)
- Evaluarea contactului: 1A la 28V DC (minimum 100.000 de cicluri)
- Semnal de nivel scăzut: 10-50 µA la 10-50 mV
- Puterea bobinei: 0,3W până la 0,43W
- Rezistență de contact: ≤50mΩ inițial, ≤200mΩ după testul de viață

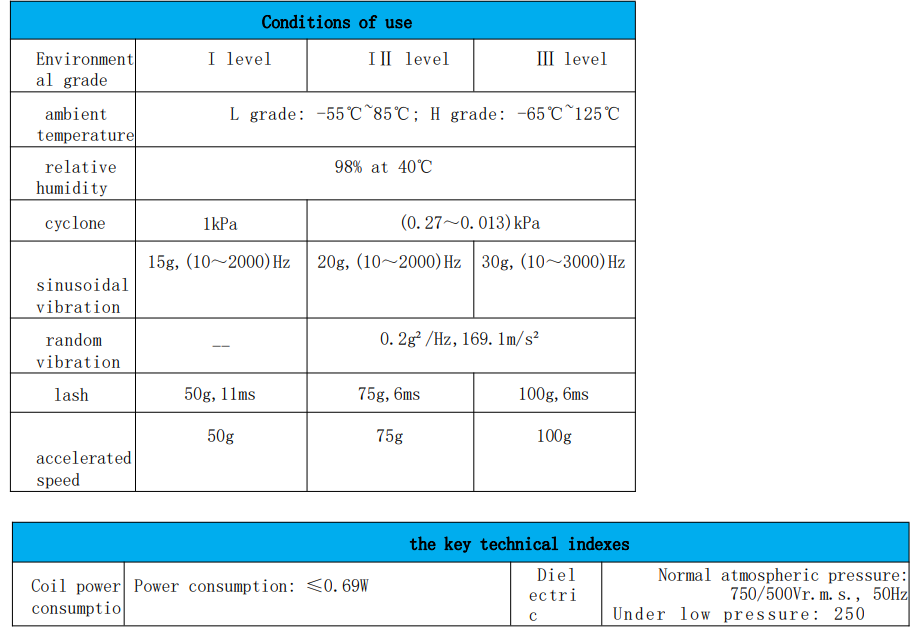

Caracteristici de performanță
- Viteza de comutare: ≤4ms timp de acțiune/eliberare
- Rezistenta dielectrica: 500 Vr.ms (normal), 250 Vr.ms (presiune joasa)
- Rezistenta de izolatie: >500 MΩ initial
- Durată de viață: peste 100.000 de cicluri

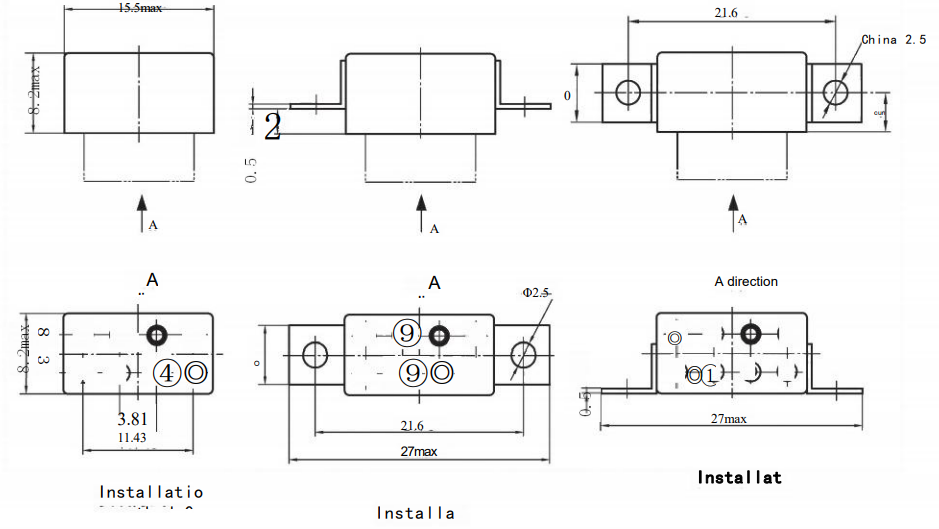

Specificații fizice
- Etanșare: ≤1,0×10⁻³ Pa·cm³/s rata de scurgere
- Greutate: <3 grame
- Interval de temperatură: -65°C până la +125°C
Pași de înlocuire a seriei 3SBC
- Identificați numărul și specificațiile originale 3SBC
- Verificați compatibilitatea JRC-202MA utilizând date de referință încrucișată
- Testați mostre în aplicația dumneavoastră specifică
- Actualizați documentația sistemului cu date noi ale componentelor
- Implementați înlocuirea completă cu validarea performanței
Scenarii de aplicare
- Sisteme de avionică și control al zborului vechi
- Distribuția puterii dronei și interfețele controlerului de zbor
- Circuite de monitorizare și control al motoarelor de aeronave
- Echipamente militare de comunicații și radar
- Sisteme industriale care foloseau inițial componente din seria 3SBC
O propunere de valoare
- Ciclu de viață extins pentru echipamentele vechi
- Fiabilitate îmbunătățită față de componentele învechite
- Lanț de aprovizionare stabil pentru piese învechite
- Soluție de întreținere rentabilă
- Documentație modernă și suport tehnic
Certificari si conformitate
- Performanța îndeplinește sau depășește specificațiile originale 3SBC
- Fabricat sub sisteme moderne de calitate
- Materiale conforme cu RoHS
- Documentație de trasabilitate disponibilă
Opțiuni de personalizare
- Variante de tensiune pentru cerințe specifice de sistem
- Modificări ale configurației PIN
- Etanșare îmbunătățită a mediului
- Pachete personalizate de testare și documentație
Procesul de producție
- Calificarea materialului și trasabilitatea
- Fabricarea de componente de precizie
- Asamblare în mediu controlat
- Proces de etanșare ermetică
- Testare și validare cuprinzătoare
- Verificarea finală a calității
- Releu militar sigilat cu metal JRC-202MA 27V 12V
- Releu metalic militar JRC-202MA Înlocuiește seria CII 3SBC
- JRC-202MA Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținerea motorului, trenului și avionului JRC-202MA
- Releu metalic conceput pentru aplicații aviatice și militare
- Releu de aviație cu design metalic de calitate militară
- Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane
Întrebări frecvente
Î1: JRC-202MA este un înlocuitor direct pentru toate releele din seria 3SBC?
R: JRC-202MA este proiectat ca un înlocuitor al funcției de adaptare a formei pentru anumite variante 3SBC. Verificați compatibilitatea cu numărul dvs. exact de piesă folosind datele noastre de referință încrucișată.
Î2: Care sunt principalele îmbunătățiri față de componentele originale 3SBC?
R: Etanșare îmbunătățită, materiale de contact îmbunătățite, calitate modernă de fabricație și documentare mai bună în comparație cu componentele originale învechite.
Î3: Acest releu poate fi utilizat în noile modele de drone?
R: Da, deși este conceput ca un înlocuitor, JRC-202MA oferă performanțe excelente pentru noile aplicații de drone și aerospațiale care necesită comutare fiabilă montată pe PCB.
Î4: Ce suport este disponibil pentru recalificarea sistemului?
R: Oferim pachete de date tehnice, rapoarte de testare și asistență pentru aplicații pentru a ajuta la procesele de recalificare pentru sistemele vechi.
Î5: Cum se compară acest lucru cu utilizarea unui releu cu stare solidă pentru înlocuire?
R: JRC-202MA menține compatibilitatea electromecanică pentru înlocuirea directă. Releele cu stare solidă necesită reproiectarea circuitului, dar oferă diferite avantaje pentru aplicații specifice.
