Releu DC din metal militar JRC-201MA

Prezentare generală a produsului

JRC-201MA este un releu de etanșare cu metal militar de înaltă performanță, conceput ca înlocuitor direct pentru componentele vechi din seria CII 3SBC. Acest releu DC pentru aviație are o etanșare excepțională de mediu, evaluată la 0,27 Kpa și rezistă la forțe de accelerație de până la 100 g, făcându-l ideal pentru aplicații aerospațiale extreme. Ca releu electromagnetic militar premium, oferă comutare fiabilă de 1A la 28VDC cu durabilitate militară. Fabricat de YM cu peste 18 ani de experiență specializată, această unitate reprezintă tehnologia superioară PCB Board Relay pentru sistemele critice în care defecțiunea nu este o opțiune.

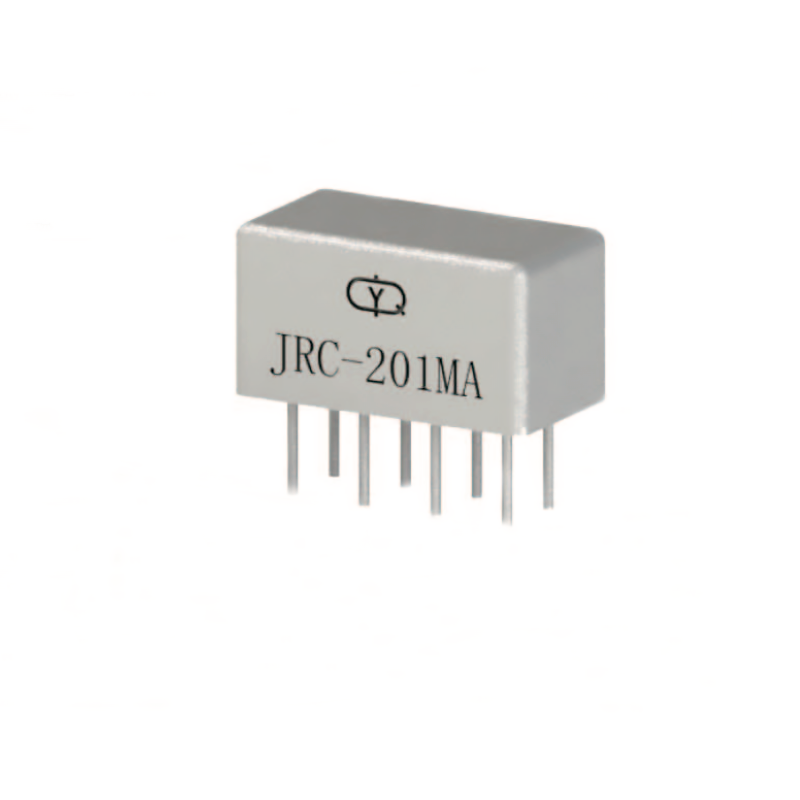

Imagini de produs

Specificatii tehnice

• Tensiune bobină: 27VDC Standard
• Evaluare contact: 1A @ 28VDC Sarcină rezistivă
• Consum de energie bobină: 0,3-0,43 W
• Capacitate de contact la nivel scăzut: (10-50)μA, (10-50)mV, operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; Post-viață ≤200mΩ
• Timp de operare/eliberare: ≤4ms fiecare (≤3ms tipic)
• Rezistenta dielectrica: 500Vr.ms @ presiune normala; 250 Vr.ms @ presiune joasă
• Rezistență de izolație: >500MΩ normal; >50MΩ după testul de viață la nivel înalt
• Greutate: <3g
• Evaluare de etanșare: presiune de funcționare 0,27Kpa; Rata de scurgere ≤10⁻³ Pa·cm³/s
• Rezistență la vibrații/șoc: 100 g de accelerație
• Temperatura de funcționare: -65°C până la +125°C
• Înlocuiește: seria CII 3SBC (înlocuire directă a funcției de ajustare a formei)

Caracteristici și avantaje cheie

1. Compatibilitate cu sistemele vechi: Înlocuire directă pentru seria CII 3SBC, cu amprentă identică și configurație de pin.
2. Etanșare în mediu extrem: Presiune nominală de 0,27 Kpa cu scurgeri de ≤10⁻³ Pa·cm³/s pentru aplicații de aviație la altitudine mare/presiune joasă.
3. Durabilitate de calitate militară: construcția din oțel inoxidabil SUS304/316 rezistă la accelerație de 100 g, șocuri și vibrații.
4. Fiabilitate sporită: 1 milion de operațiuni la sarcină nominală cu rezistență de contact stabilă pe toată durata de viață.
5. Timp de răspuns rapid: viteza de comutare ≤4 ms asigură sincronizare precisă pentru circuitele de control critice.
6. Eficiență energetică optimizată: consumul scăzut de bobină de 0,3-0,43 W reduce cerințele de putere ale sistemului.

Scenarii de aplicare

Acest releu metalic militar este proiectat pentru sisteme aerospațiale și de apărare critice pentru misiuni:

• Avionica aeronavelor: sisteme de control al zborului, unități de management al motoarelor și echipamente de navigație
• Sisteme de drone militare: comutarea puterii controlerului de zbor, activarea sarcinii utile și managementul circuitului de siguranță
• Sisteme prin satelit și spațiu: aplicații de mediu de joasă presiune care necesită performanțe fiabile ale releului de semnal PCB
• Vehicule militare terestre: interfețe ale sistemului de comunicații, control al echipamentelor de supraveghere și electronice ale sistemului de arme
• Automatizare industrială: medii cu vibrații ridicate în care componentele standard de releu de putere industrial defectează prematur
• Întreținerea sistemului moștenit: Înlocuire directă în instalațiile CII 3SBC existente fără modificare sau recalificare
• Releu militar sigilat cu metal JRC-201MA
• Releu metalic militar JRC-201MA Înlocuiește releul CII 3SBC
• Releu metalic de calitate pentru aviație JRC-201MA 0,27 Kpa ca marca CII Releu Seria 3SBC
• Releu metalic DC de gradul aviatic cu viteza de accelerare 100g
• Releu metalic conceput pentru aplicații aviatice și militare
• Releu de aviație cu design metalic de calitate militară
• Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
• Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

Etape de instalare și integrare

1. Evaluarea sistemului: Verificați că releul existent este seria CII 3SBC și notați parametrii specifici de aplicație.
2. Pregătirea PCB: Îndepărtați releul vechi utilizând un echipament adecvat de dezlipire (temperatura recomandată: 350°C max).
3. Curățarea plăcuțelor: curățați bine plăcuțele PCB pentru a asigura o lipire optimă pentru o nouă instalare.
4. Plasarea componentelor: Aliniați JRC-201MA cu orientarea corectă a pinului (potrivire cu indicatorul crestătura/pin 1).
5. Procedura de lipire: Folosiți lipire fără plumb la 320-350°C cu timp de stație minim pentru a preveni deteriorarea termică.
6. Inspecție vizuală: Verificați îmbinările de lipire, alinierea și absența punților sau îmbinărilor reci.
7. Testare funcțională: Testați la 27VDC nominal și verificați că caracteristicile de comutare îndeplinesc cerințele sistemului.
8. Validare de mediu: pentru aplicații critice, efectuați un test de scurgere conform procedurilor dvs. de calitate.

Valoare pentru profesioniștii în achiziții

• Costuri reduse de calificare: înlocuirea directă elimină procesele extinse de testare și recalificare.
• Securitatea lanțului de aprovizionare: producția fiabilă din fabrica auditată de SGS reduce dependența de componentele învechite.
• Ciclu de viață extins al sistemului: construcția superioară extinde MTBF și reduce costurile totale de întreținere a ciclului de viață.
• Acces la asistență tehnică: suport direct de inginerie pentru provocările de integrare și cerințele personalizate.
• Optimizarea inventarului: Consolidați mai multe numere de piese învechite cu un singur înlocuitor superioară, ușor disponibil.

Certificari si conformitate

• Certificari de componente CE si UL
• Conform cu specificațiile releului militar MIL-PRF-6106
• Procesele de fabricație și sistemele de calitate auditate de SGS
• Materiale și producție conforme cu RoHS
• Sistem de management al calității certificat ISO 9001:2015
• Oțel inoxidabil SUS304/SUS316 conform specificațiilor militare

Opțiuni de personalizare

Deși este optimizat ca înlocuitor direct al 3SBC, YM oferă personalizare completă:

• Tensiuni alternative ale bobinei (12V, 24V, 48VDC) pentru cerințele specifice ale sistemului
• Configurații de pin sau stiluri de terminare modificate
• Etanșare îmbunătățită pentru cerințe specifice de presiune/altitudine
• Testare și screening speciale (ardere, ciclu termic, testare la vibrații)
• Etichetare privată și documentație personalizată
• Ansambluri cu valoare adăugată cu capace de protecție sau feronerie de montare

Expertiza noastră în producție se extinde pe platformele Automotive Relay , Flash Relay și Solid State Relay , cu experiență ODM/OEM dovedită care deservește contractorii de apărare la nivel mondial.

Procesul de asigurare a calității

Fiecare JRC-201MA este supus unei verificări riguroase a calității în 6 etape:

1. Certificarea materialului primit (aliaje metalice, materiale de contact, izolație)
2. Fabricare de precizie cu monitorizare automată SPC
3. Ansamblu de contact cu aliaje de metale prețioase pentru performanțe optime
4. Etanșare ermetică cu validare 100% test de scurgere
5. Testare electrică cuprinzătoare în intervalul de temperatură
6. Inspecție finală cu documentație de trasabilitate și codificare lot
