Releu metalic DC pentru aviație militară KJRC-200M

Prezentare generală a produsului

KJRC-200M este un releu de etanșare cu metal militar premium, conceput special pentru aplicații solicitante din domeniul aerospațial și de apărare. Acest releu DC pentru aviație servește ca înlocuitor direct, cu funcție de adaptare a formei, pentru vechea serie CII 3SBC, oferind fiabilitate și performanță îmbunătățite în sistemele critice. Fiind un releu electromagnetic militar specializat, oferă o capacitate robustă de comutare de 1 A la 27 VDC cu etanșare superioară împotriva mediilor extreme (evaluare de 4,4 Kpa). Fabricat de YM cu peste 18 ani de experiență în producția de relee de precizie, această unitate reprezintă următoarea generație de tehnologie PCB Board Relay pentru aplicații critice.

Releu metalic DC pentru aviație militară KJRC-200M

Releu sigilat metalic militar KJRC-200M 1A 27VDC Înlocuiește releul CII seria 3SBC

KJRC-200M Releu metalic DC 4,4Kpa pentru utilizarea aviației militare din seria 3SBC CII

Releu sigilat metalic militar KJRC-200M 1A 27VDC Înlocuiește CII 3SBC

Releu metalic conceput pentru aplicații aviatice și militare

Releu de aviație cu design metalic de calitate militară

Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei

Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

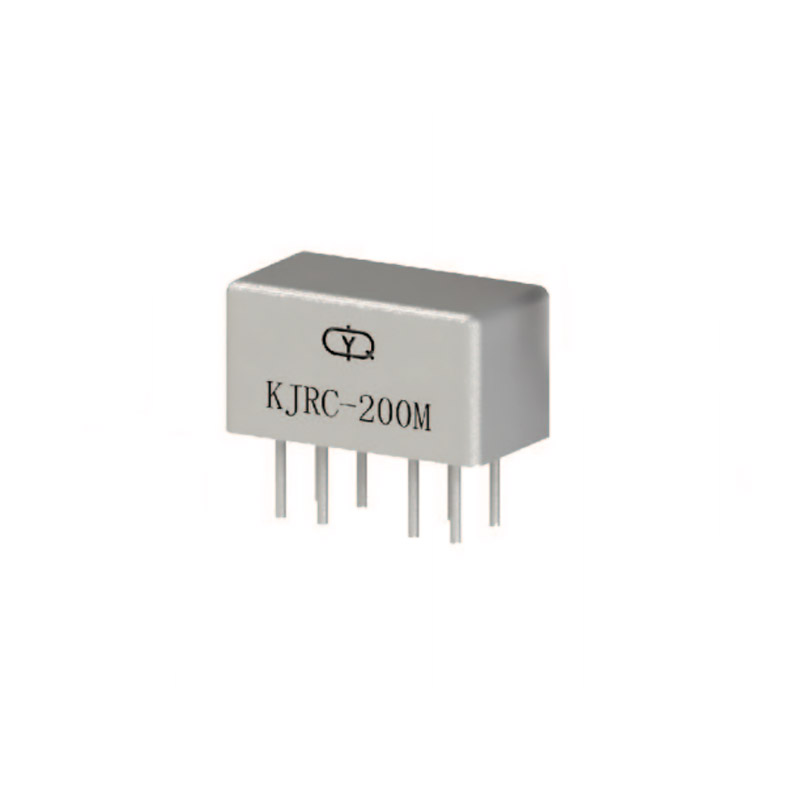

Imagini de produs

Specificatii tehnice

• Tensiune nominală a bobinei: 27VDC
• Evaluare contact: 1A @ 28VDC rezistiv
• Consum de energie bobină: 0,3-0,43 W
• Capacitate de contact la nivel scăzut: (10-50)μA, (10-50)mV, operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; Post-viață ≤200mΩ
• Timp de operare/eliberare: ≤4 ms fiecare
• Rezistenta dielectrica: 500Vr.ms @ atmosfera normala; 250 Vr.ms @ presiune joasă
• Rezistență de izolație: >500MΩ normal; >50MΩ după testul de viață la nivel înalt
• Greutate: <3g
• Performanță de etanșare: Rata de scurgere ≤10⁻³ Pa·cm³/s
• Presiune nominală: 4,4 Kpa pentru operare la altitudine mare/la presiune joasă
• Înlocuiește: relee din seria CII 3SBC (înlocuire directă)

Caracteristici și avantaje cheie

1. Înlocuire directă moștenită: Pin pentru pin compatibil cu seria CII 3SBC, eliminând costurile de reproiectare și simplificând upgrade-urile.
2. Etanșare ermetică superioară: carcasa complet metalică cu o rată de scurgere ≤10⁻³ Pa·cm³/s asigură o funcționare fiabilă în medii de aviație cu vid/presiune joasă.
3. Durabilitate militară: Construit cu componente din oțel inoxidabil SUS304/316 pentru a rezista la șocuri extreme, vibrații și cicluri termice.
4. Durată de viață îmbunătățită a contactului: Evaluat pentru 1 milion de operațiuni la sarcină maximă, extinzând semnificativ intervalele de întreținere în comparație cu releele standard.
5. Circuit magnetic optimizat: inginerie de precizie minimizează consumul de energie, menținând în același timp comutarea rapidă de ≤4 ms pentru aplicații critice de sincronizare.
6. Consecvența producției: procesele din fabrică auditate de SGS asigură că fiecare KJRC-200M îndeplinește specificații de performanță identice, lot după lot.

Scenarii de aplicare

Acest releu metalic militar este conceput pentru sistemele în care defecțiunea nu este o opțiune:

• Sisteme de aeronave și UAV: ​​unități de control al motorului, comutare pompe de combustibil, control al trenului de aterizare și management al puterii avionice
• Electronica pentru vehicule militare: echipamente de comunicație, control al puterii sistemului de supraveghere și interfețe ale sistemelor de arme
• Sisteme de control industrial: automatizare de înaltă fiabilitate, circuite de blocare de siguranță și instrumente de precizie care necesită performanță releu de semnal PCB
• Controlere de zbor pentru drone: comutare control motor, activare sarcină utilă și distribuție autonomă a puterii sistemului
• Modernizarea sistemului moștenit: Înlocuire directă în instalațiile CII 3SBC existente fără modificarea configurațiilor sau conectorilor PCB

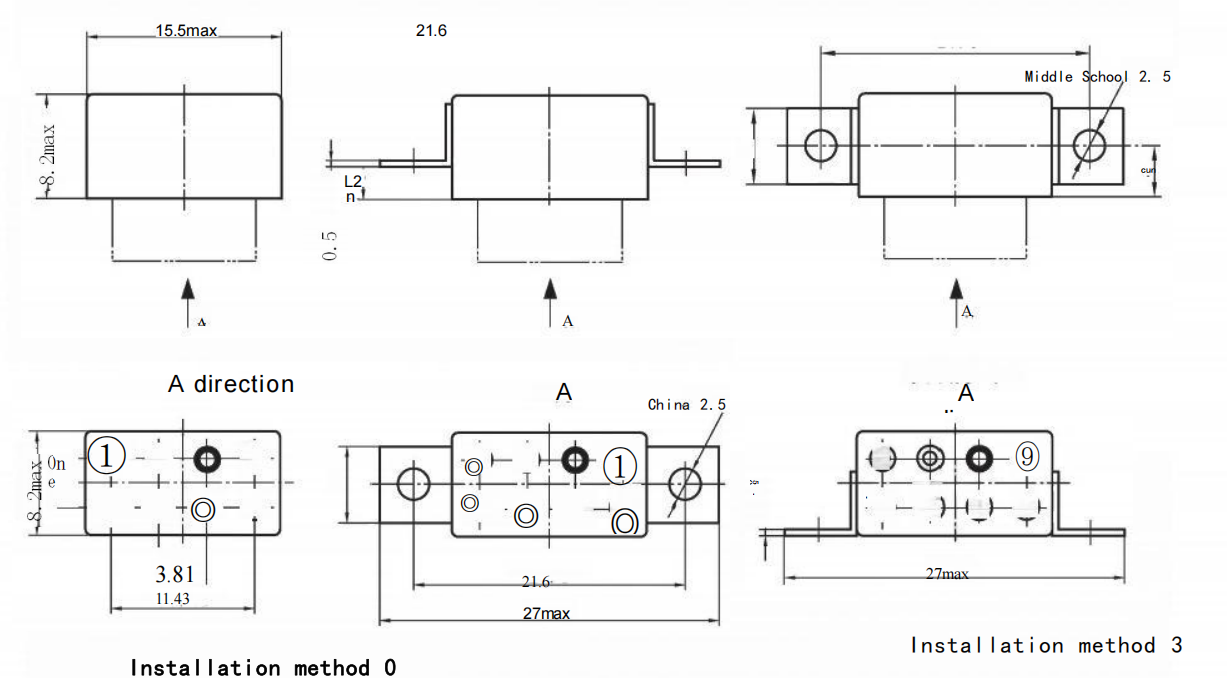

Ghid de instalare și integrare

1. Verificarea sistemului: Confirmați că sistemul dvs. existent utilizează relee din seria CII 3SBC și notați configurația specifică de montare.
2. Inspecție PCB: Verificați ca aspectul plăcilor să se potrivească cu amprenta KJRC-200M înainte de a îndepărta componentele vechi.
3. Deslipire: Îndepărtați cu atenție releul 3SBC existent utilizând echipamente adecvate cu temperatură controlată.
4. Pregătire: Curățați plăcuțele PCB și asigurați-vă lipirea corespunzătoare pentru instalarea noului releu.
5. Amplasare: Aliniați KJRC-200M cu orientarea corectă a pinului (indicator crestătură/pin 1).
6. Lipire: Folosiți lipire fără plumb la 320-350°C cu un timp de așteptare adecvat pentru a asigura o conexiune corespunzătoare fără supraîncălzire.
7. Testare: Efectuați testul funcțional la o tensiune nominală de 27VDC înainte de integrarea sistemului.
8. Verificarea mediului: Pentru aplicații sigilate, efectuați un test de scurgere dacă procedurile dvs. de calitate sunt necesare.

Propunere de valoare pentru achiziții

• Costuri reduse de calificare: Înlocuirea directă elimină testele extinse de recalificare pentru componentele modernizate.
• Securitatea lanțului de aprovizionare: producția fiabilă dintr-o fabrică auditată de SGS reduce riscul în comparație cu aprovizionarea cu componente CII învechite.
• Durată de viață extinsă a sistemului: etanșarea și construcția superioare extind MTBF, reducând costurile de întreținere pe ciclul de viață.
• Suport tehnic: Acces la expertiză inginerească pentru provocările de integrare și cerințele personalizate.
• Simplificarea inventarului: Un releu superior înlocuiește mai multe piese învechite din inventarul dvs. de întreținere.

Certificari si conformitate

• Certificari de componente CE si UL
• Conform cu specificațiile releului militar MIL-PRF-6106
• Unitate de producție auditată de SGS International
• Materiale și procese de producție conforme cu RoHS
• Sistem de management al calității certificat ISO 9001:2015
• Materialele includ oțel inoxidabil SUS304/SUS316 conform specificațiilor MIL

Opțiuni de personalizare

Deși este optimizat ca înlocuitor direct al 3SBC, YM oferă personalizare pentru aplicații specifice:

• Tensiuni alternative ale bobinei (12V, 24V, 48VDC)
• Configurații speciale de pin sau stiluri de terminare
• Etanșare îmbunătățită pentru cerințe specifice de altitudine/presiune
• Protocoale personalizate de testare și screening (ardere, ciclu termic)
• Etichetare privată și ambalaje personalizate
• Ansambluri cu valoare adăugată cu prize sau truse de conector

Experiența noastră se extinde pe platformele Automotive Relay , Flash Relay și New Energy Relay , cu experiență ODM/OEM dovedită care deservește producătorii mondiali din industria aerospațială.

Procesul de asigurare a calității

Fiecare KJRC-200M este supus unei verificări riguroase a calității în 7 etape:

1. Certificarea materialului primit (verificare SUS oțel, analiza materialului de contact)
2. Ștanțare și prelucrare de precizie cu control statistic al procesului
3. Înfășurare automată a bobinei cu monitorizare a tensiunii
4. Ansamblu de contact cu aliaje de metale prețioase pentru o conductivitate optimă
5. Etanșare ermetică în camere cu atmosferă controlată cu testare de scurgere
6. Testare electrică 100% la trei puncte de temperatură (-55°C, 25°C, 125°C)
7. Inspecția finală și documentația de trasabilitate cu codificarea lotului
