XI'AN YUMU ELECTRONICS TECHNOLOGY CO.,LTD
Numarul modelului.: JRW-132MA TO-5
Marca: YM
Output: Dc
Relay Type: Telecom

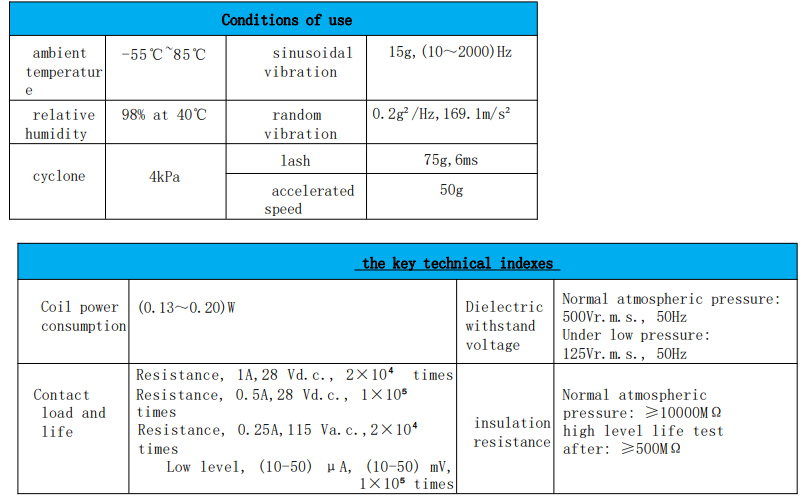

Ambient Temperature: -55℃~85℃
Sinusoidalvibration: 15g,(10～2000)Hz
Random Vibration: 0.2g²/Hz,169.1m/s²
Cyclone: 4kPa
Coil Powerconsumption: (0.13～0.20)W
Dielectricwithstandvoltage: Normal atmospheric pressure:500Vr.m.s., 50Hz Under low pressure: 125Vr.m.s., 50Hz
Sarcina De Contact și Durata De Viață: Rezistență, 1A,28 Vd.c., 2×10⁴ ori Rezistență, 0,5A,28 Vd.c., 1×10⁵ ori Rezistență, 0,25A,115 Va.c.,2×10⁴ ori Nivel scăzut, (10-50) μA, (10-50 mV,1×50 mV, 1×50)⁵
Rezistenta La Izolare: ≥10000MΩ
Rezistenta De Contact: Valoarea inițială ≤100mΩ Test de viață după ≤200mΩ
Etanşeitate: Rata de scurgere ≤10³ Pa ·cm³/s

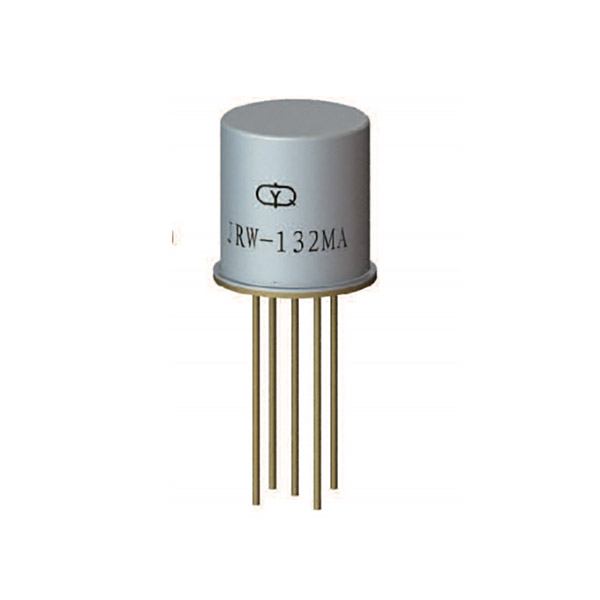

Releul militar DPST JRW-132MA este conceput ca un înlocuitor de înaltă performanță pentru componentele din seria Teledyne 431DD, oferind eficiență energetică îmbunătățită și capacități de comutare de precizie. Fiind un releu de etanșare metalic militar specializat, cu compatibilitate cu pachetul TO-5, acest releu DPST de 27 V CC oferă o fiabilitate superioară pentru sistemele de control a dronei, electronicele aeronavelor și aplicațiile militare care necesită înlocuirea exactă a Teledyne cu caracteristici operaționale îmbunătățite și capacitate de comutare de 0,5 A pentru modelele moderne de PCB.
JRW-132MA menține compatibilitatea exactă a pachetului TO-5 și caracteristicile electrice pentru înlocuirea fără probleme a seriei Teledyne 431DD, oferind în același timp o eficiență energetică îmbunătățită. Această compatibilitate precisă depășește releele generice de curent continuu pentru aviație și releele standard de plăci PCB pentru actualizările sistemelor vechi.
Cu o valoare nominală de contact de 0,5 A optimizată special pentru aplicațiile PCB moderne, acest releu oferă o capacitate de comutare ideală pentru plăcile de comandă a dronei și avionica compactă, oferind o mai bună adecvare decât releele auto standard sau releele de semnal PCB industriale pentru proiecte cu spațiu limitat.
Având un design optimizat al bobinei cu un consum de energie de 0,3-0,43 W, JRW-132MA oferă o eficiență energetică îmbunătățită pentru aplicațiile alimentate cu baterii, inclusiv drone și echipamente militare portabile, oferind avantaje față de releele de putere industriale standard cu cerințe de putere mai mari.
Expertiza noastră în relee electromagnetice militare și relee magnetice de blocare etanșate permite dezvoltarea de componente de înlocuire care nu numai că se potrivesc cu specificațiile originale, ci încorporează și îmbunătățiri moderne de performanță pentru aplicațiile contemporane.
JRW-132MA îndeplinește:
Proces de fabricație îmbunătățit:
Evaluarea de 0,5 A oferă o capacitate de curent ideală pentru modelele moderne de PCB, minimizând în același timp generarea de căldură și cerințele de spațiu, făcându-l mai potrivit decât modelele de releu DPDT 8Pin 27V cu curent mai mare pentru electronice compacte.
Cu un consum de energie bobină de 0,3-0,43 W, JRW-132MA prelungește durata de viață a bateriei în sistemele de drone în comparație cu releele standard, oferind avantaje critice de eficiență pentru vehiculele aeriene fără pilot.
Da, pachetul TO-5 este proiectat pentru compatibilitate cu procesele standard de asamblare a PCB-urilor, inclusiv tehnicile automate de lipire de tip pick-and-place și reflow.
Fiecare lot este supus testării ciclului termic, verificării lipirii și testării performanței în condiții de funcționare PCB pentru a asigura compatibilitatea cu aplicațiile moderne ale plăcilor de circuite.
Da, echipa noastră de ingineri poate dezvolta configurații personalizate optimizate pentru proiecte specifice de PCB și cerințe de aplicație.
