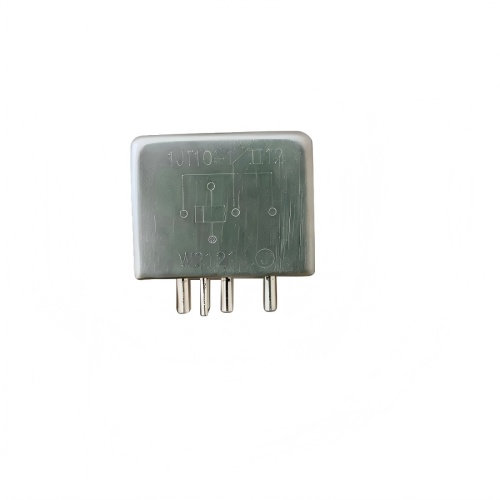

Releu fiabil DPDT metal 27V 1JT10-1II12 cu caracteristică de etanșare pentru utilizare aerospațială
Prezentare generală a produsului
1JT10-1II12 este un releu DPDT 8Pin 27V de înaltă fiabilitate, conceput special pentru aplicații aerospațiale și militare solicitante. Dispunând de tehnologie avansată de etanșare ermetică și design metalic de calitate militară , acest releu oferă o capacitate de comutare cu două circuite, cu o protecție excepțională a mediului. Proiectat pentru integrarea în sistemele de control al motoarelor aeronavei , electronica de zbor a dronei și aplicațiile aerospațiale critice, 1JT10-1II12 oferă performanțe fiabile acolo unde defecțiunea componentelor nu este o opțiune.
Caracteristici și avantaje ale produsului
1JT10-1II12 combină funcționalitatea DPDT cu construcția de calitate militară, oferind avantaje distincte pentru cerințele complexe de comutare aerospațială:
- Tehnologie avansată de etanșare ermetică: etanșarea cutii de metal de calitate militară oferă protecție completă împotriva umidității, prafului, stropii de sare și a altor contaminanți de mediu, asigurând o funcționare fiabilă în condiții extreme.
- Comutare DPDT dual-circuit: Configurația releului DPDT 8Pin 27V permite controlul a două circuite independente cu funcționare sincronizată, reducând numărul de componente în sistemele complexe.
- Reziliență la mediu de grad militar: proiectat pentru a rezista la vibrații severe (30G+), șocuri mecanice și temperaturi extreme de la -65°C la +125°C.
- Comutare dublă de mare viteză: timpii rapidi de acțiune/eliberare (≤4ms) pentru ambii poli asigură un control precis în aplicațiile aerospațiale critice în timp.
- Capacitate operațională în mod dublu: Fiecare stâlp gestionează în mod independent atât sarcinile de putere (1A la 28V DC) cât și circuitele de semnal sensibile (10-50µA la 10-50mV).
- Eficiență energetică optimizată: consumul redus de energie a bobinei (0,3-0,43 W) reduce sarcina termică în sistemele aerospațiale închise.
- Design aerospațial ușor: Greutatea sub 3 grame minimizează impactul asupra bugetelor critice de greutate în aplicațiile de avioane și drone.
- Caracteristici de fiabilitate îmbunătățită: contactele aurii, structura internă consolidată și materialele premium asigură o durată de viață extinsă.
Acest releu face parte din portofoliul cuprinzător de relee de etanșare cu metal militar YM, fabricat la aceleași standarde riguroase ca și liniile noastre de produse relee de blocare pentru aviație și relee de blocare magnetice etanșate .
Specificatii tehnice
Parametri completi de performanță pentru integrarea și calificarea sistemelor aerospațiale:
Specificații electrice
- Tensiune nominală a bobinei: 27V DC (tensiune standard aerospațială/militară)
- Configurație contact: DPDT (Double Pole Double Throw) - configurație cu 8 pini
- Evaluarea contactului (pe stâlp):
- Sarcină rezistivă standard: 1 A la 28 V CC (minim 100.000 de cicluri)
- Încărcare de semnal de nivel scăzut: 10-50 µA la 10-50 mV
- Consum de energie bobină: 0,3W până la 0,43W
- Rezistența de contact (pe pol):
- Valoarea inițială: ≤ 50 mΩ
- Testarea după viață: ≤ 200 mΩ
Caracteristici de performanță
- Viteza de comutare (ambele poli):
- Timp de acțiune: ≤ 4 milisecunde
- Timp de eliberare: ≤ 4 milisecunde
- Durată de viață: minim 100.000 de cicluri la sarcina nominală pe stâlp
- Rezistenta dielectrica:
- Condiții atmosferice normale: 500 Vr.ms, 50 Hz
- Presiune joasă/altitudine mare: 250 Vr.ms, 50 Hz
- Rezistență de izolație: > 500 MΩ (măsurare inițială între poli și bobină)
- Izolație Pol la Pol: Izolație îmbunătățită între circuitele DPDT pentru aplicații critice
Specificații fizice și de mediu
- Performanță de etanșare: Rata de scurgere ≤ 1,0 × 10⁻³ Pa·cm³/s (etanșare ermetică)
- Greutate: < 3 grame
- Interval de temperatură de funcționare: -65°C până la +125°C (grad aerospațial standard)
- Tip pachet: carcasă metalică standard militar cu configurație cu 8 pini
- Rezistență la vibrații: 30G operațional, 50G supraviețuire (10-2000Hz per MIL-STD-810)
Ghid de integrare a sistemelor aerospațiale
Pentru performanțe optime cu releul DPDT 1JT10-1II12, urmați acești pași de implementare:
- Analiza proiectării circuitelor: Evaluați cerințele de comutare pentru a maximiza capabilitățile DPDT pentru simplificarea circuitelor, redundanță sau modele de comutare complexe.
- Planificarea aspectului PCB: Proiectați PCB cu o distanță adecvată de 8 pini, lățimi adecvate de urmărire pentru circuite duble și luare în considerare pentru managementul termic.
- Proiectarea circuitului de antrenare a bobinei: implementați circuite de antrenare adecvate cu elemente de protecție (diode flyback/TVS) pentru o funcționare fiabilă a bobinei.
- Strategia de management termic: Luați în considerare potențiala generare de căldură atunci când ambii poli funcționează simultan la sarcini mari în sisteme aerospațiale închise.
- Considerații EMI/EMC: Implementați tehnici adecvate de împământare, ecranare și aspect pentru a minimiza interferența electromagnetică în electronica aerospațială sensibilă.
- Protocolul de testare a sistemului: Dezvoltați teste cuprinzătoare pentru a verifica funcționarea ambilor stâlpi în condiții aerospațiale așteptate, inclusiv variațiile de temperatură, vibrații și altitudine.
Scenarii de aplicații aerospațiale
Configurația DPDT și caracteristicile de etanșare ale 1JT10-1II12 îl fac ideal pentru aceste aplicații aerospațiale critice:
- Sisteme de control redundante pentru aeronave: control dublu-circuit pentru sisteme redundante de control al zborului, instrumente de rezervă și comutare de siguranță în aeronavele comerciale și militare.
- Electronică de zbor drone/UAV: comutare complexă în controlerele de zbor de drone, control dublu al sarcinii utile, distribuție redundantă a energiei și sisteme de comutare de mod.
- Managementul motoarelor aeronavei: comutare cu dublu senzor, circuite de control redundante și sisteme de monitorizare în comenzile motorului aeronavei .
- Echipamente de testare pentru aviație: rutarea semnalului, comutarea modului și generarea de modele de testare în sistemele de întreținere și testare a aeronavelor.
- Sisteme de comunicații militare: comutare simultană a circuitelor de transmisie/recepție, selectare a modului de criptare și căi de comunicație redundante.
- Electronică prin satelit și nave spațiale: acolo unde soluțiile standard de releu de semnal PCB nu dispun de protecția mediului necesară sau capacitatea de dublu circuit.
Propunere de valoare pentru achizițiile aerospațiale
1JT10-1II12 oferă avantaje semnificative programelor aerospațiale și de apărare:
- Simplificarea sistemului: Configurația DPDT reduce numărul de componente prin înlocuirea mai multor relee SPST, simplificând proiectarea sistemului și reducând punctele de defecțiune.
- Fiabilitate sporită: etanșarea și construcția ermetică de calitate militară asigură o funcționare de încredere în sisteme aerospațiale critice.
- Optimizare greutate și spațiu: o singură componentă DPDT înlocuiește mai multe comutatoare, optimizând greutatea și spațiul în sistemele de avioane și drone.
- Comutare sincronizată: alinierea sincronizată garantată între poli permite controlul precis al secvențelor complexe de comutare.
- Complexitate redusă de calificare: o singură componentă calificată în comparație cu mai multe comutatoare individuale simplifică procesele de certificare a sistemului.
- Reducerea costurilor ciclului de viață: Durata de viață extinsă și numărul redus de componente mai mici costurile totale de proprietate pe parcursul ciclului de viață al sistemului.
Certificari si conformitate
1JT10-1II12 este proiectat pentru a îndeplini standarde riguroase aerospațiale și militare:
- Performanță compatibilă cu secțiunile relevante din MIL-PRF-6106 pentru relee electromagnetice de fiabilitate stabilită
- Testare de mediu conform metodelor MIL-STD-810 pentru vibrații, șocuri și performanță la temperatură
- Performanța de etanșare care îndeplinește cerințele de etanșare ermetică aerospațială
- Conformitatea materialelor cu RoHS și cerințele de degazare pentru aplicații aerospațiale
- Procese de fabricație potrivite pentru aplicații aerospațiale și de apărare cu trasabilitate deplină
- Documentație care susține procesele de calificare a aeronavelor și a sistemelor aerospațiale
- Releu de aviație militară 1JT10-1II12
- Releu metalic durabil de calitate militară 1JT10-1II12
- Releu metalic de încredere 1JT10-1II12 cu caracteristică de etanșare pentru utilizare aerospațială
- Releu metalic de aviație 1JT10-1II12 cu caracteristică de etanșare cu calitate militară
- Releu metalic conceput pentru aplicații aviatice și militare
- Releu de aviație cu design metalic de calitate militară
- Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane
Personalizare pentru programe aerospațiale
YM oferă soluții personalizate pentru cerințe aerospațiale specifice:
- Variante de tensiune: Tensiuni personalizate ale bobinei pentru anumite sisteme de alimentare cu aeronave sau nave spațiale
- Opțiuni de material de contact: Materiale de contact speciale pentru tipuri specifice de sarcină sau cerințe de viață extinsă
- Etanșare îmbunătățită: Configurații speciale de etanșare pentru aplicații la altitudini extreme sau spațiale
- Testare și screening suplimentare: protocoale de testare personalizate, inclusiv ardere extinsă, testare cu vid termic sau testare cu radiații
- Pachete de documentație aerospațială: pachete de date tehnice personalizate pentru cerințe specifice de calificare a aeronavei sau a navelor spațiale
- Îmbunătățiri ale trasabilității lotului: documentație îmbunătățită de trasabilitate pentru aplicații aerospațiale critice
Procesul de producție și asigurarea calității
Fiecare releu 1JT10-1II12 este supus producției și testelor aerospațiale specializate:
- Calificarea materialelor aerospațiale: Toate materialele selectate și calificate pentru aplicații aerospațiale cu trasabilitate deplină.
- Fabricare de precizie DPDT: sisteme de contact duble fabricate la toleranțe exacte pentru funcționare sincronizată.
- Asamblare în mediu controlat: Asamblare în condiții de cameră curată (Clasa 100.000 sau mai bună) asigurând o construcție fără contaminare.
- Etanșare ermetică aerospațială: sudare cu laser avansată în atmosferă inertă, obținând rate de scurgere specificate pentru aplicații aerospațiale.
- Testare cuprinzătoare cu dublu circuit: testare 100% a ambilor poli, inclusiv sincronizarea temporizării, rezistența de contact și verificarea izolației.
- Calificare aerospațială finală: inspecție completă, validare a performanței și documentație pentru lansarea aerospațială.
Avantajele DPDT pentru sistemele aerospațiale
1JT10-1II12 oferă beneficii specifice pentru aplicațiile aerospațiale:
- vs. Relee SPST multiple: Număr redus de componente (relee cu 50% mai puține), cablare simplificată, sincronizare garantată și complexitate redusă de calificare.
- vs. Relee cu stare solidă : Izolație galvanică adevărată pe ambele circuite, pierderi de conducție mai mici și toleranță inerentă la supratensiune fără cerințe de absorbție a căldurii.
- vs. Releu placă PCB standard: etanșare ermetică de calitate militară, rezistență îmbunătățită la vibrații și capacitate de interval de temperatură aerospațială.
- vs. Relee DPDT comerciale: materiale de calitate aerospațială, gamă extinsă de temperatură și performanță validată în condiții de mediu aerospațial.
- Flexibilitate în proiectarea circuitelor: permite modele complexe de comutare, inclusiv conexiune încrucișată, control dublu redundant și comutare multifuncțională sincronizată.
Întrebări frecvente (FAQ)
Î1: Ambii poli ai releului DPDT pot funcționa simultan la curent nominal maxim?
R: Da, ambii poli sunt evaluați pentru funcționare simultană la sarcina completă de 1A, 28V DC. Pentru funcționarea continuă la valori nominale maxime, trebuie luată în considerare managementul termic, în special în sistemele aerospațiale închise cu disipare limitată a căldurii.
Î2: Care este avantajul etanșării ermetice pentru aplicațiile aerospațiale?
R: Etanșarea ermetică previne pătrunderea umezelii în timpul schimbărilor de altitudine, protejează împotriva contaminanților din mediile aeronavelor și asigură o funcționare fiabilă pe parcursul ciclurilor de temperatură extinse întâlnite în aplicațiile aerospațiale. Este esențial pentru aplicații spațiale și la altitudine mare.
Î3: Cum se compară 1JT10-1II12 cu utilizarea a două componente separate ale releului de semnal PCB ?
R: Designul DPDT integrat oferă comutare sincronizată, amprentă redusă a PCB-ului, circuite de acționare simplificate și potrivire garantată a performanței între poli. De asemenea, reduce punctele de interconectare care ar putea deveni surse de defecțiuni în sistemele aerospațiale.
