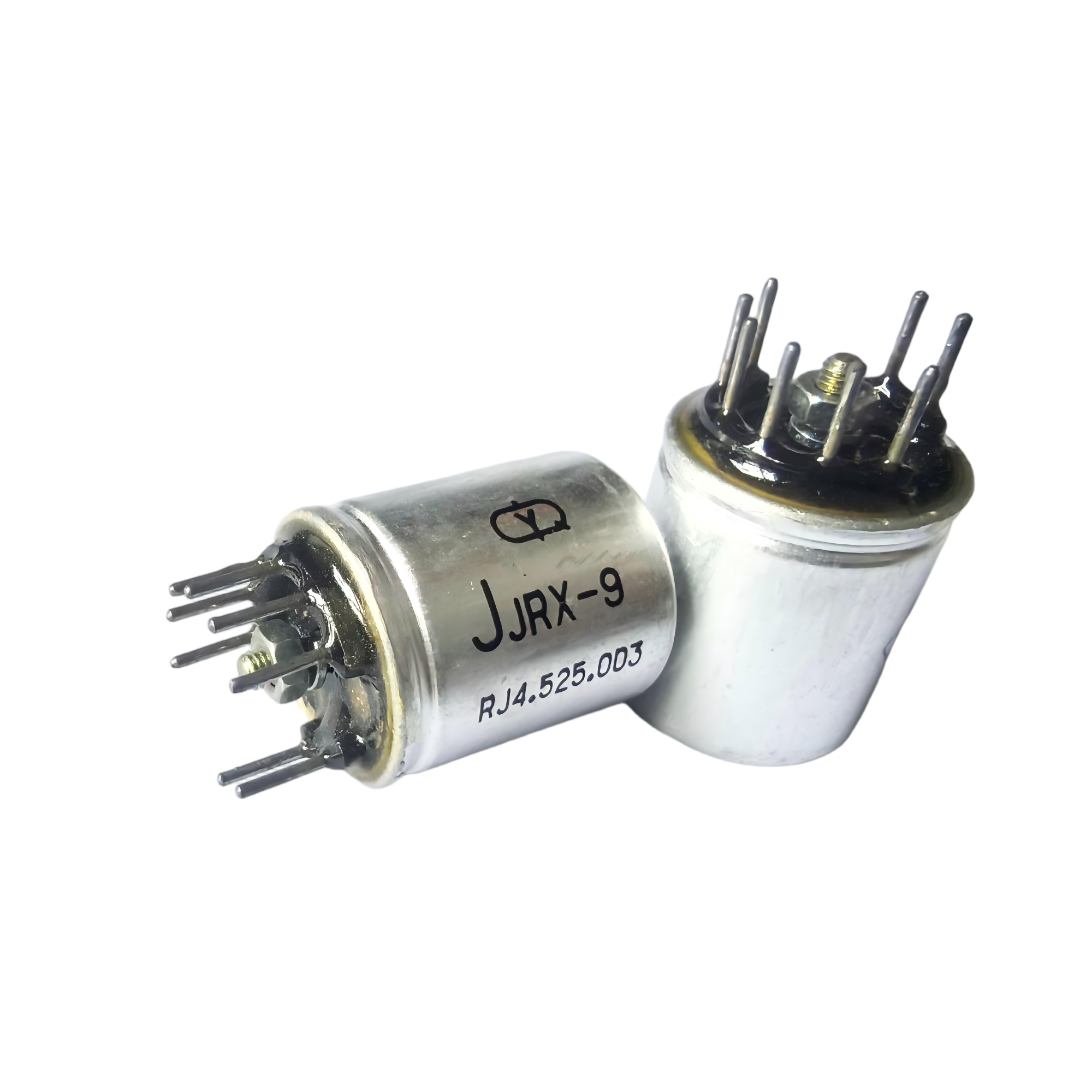

JRX-9 RJ4.525.003 Releu metalic de aviație militară: înlocuitor durabil pentru seria rusă P3C
Prezentare generală a produsului
JRX-9 RJ4.525.003 27V este un releu DC sigilat cu metal militar premium, conceput special ca înlocuitor direct, de înaltă fiabilitate, pentru releele vechi din seria rusă P3C. Această componentă menține compatibilitatea critică cu înapoi în timp ce oferă performanțe îmbunătățite pentru sistemele militare și aerospațiale. Dispunând de o carcasă metalică robustă, închisă ermetic, oferă o durabilitate excepțională pentru comenzile motorului aeronavei , avionica dronei și echipamentele de comunicații militare, unde interschimbabilitatea și fiabilitatea componentelor sunt primordiale.
Caracteristici și avantaje ale produsului
Acest releu oferă performanțe superioare atât ca soluție de înlocuire directă, cât și ca soluție de upgrade, oferind avantaje distincte față de componentele originale din seria P3C și alternativele comerciale:
- Înlocuire directă a seriei P3C: funcție de adaptare a formei compatibilă cu seria de relee rusești P3C, permițând upgrade-uri simple ale sistemului, fără reproiectare.
- Etanșare ermetică îmbunătățită: Tehnologia avansată de etanșare a cutiilor de metal oferă o protecție superioară împotriva umidității, prafului și contaminanților în comparație cu modelele originale.
- Durabilitate de calitate militară: Proiectat pentru a rezista la condiții de mediu extreme, inclusiv vibrații (30G+), șocuri și temperaturi extreme de la -65°C la +125°C.
- Caracteristici de performanță îmbunătățite: Comutare mai rapidă (timp de acțiune/eliberare ≤4 ms) și rezistență de contact mai mică (inițială ≤50 mΩ) decât multe componente vechi.
- Capacitate de încărcare dublă: gestionează atât sarcinile de putere standard (1A la 28V DC) cât și semnalele sensibile de nivel scăzut (10-50µA la 10-50mV) cu o fiabilitate egală.
- Eficiență energetică optimizată: consumul redus de bobine (0,3-0,43 W) reduce sarcina de energie a sistemului și generarea de căldură.
Ca parte a portofoliului cuprinzător de relee electromagnetice militare YM, JRX-9 împărtășește standardele de producție cu seria noastră de relee de blocare pentru aviație și de relee de blocare magnetice etanșate .
Specificatii tehnice
Parametri completi de performanță care arată compatibilitatea și îmbunătățirea față de specificațiile seriei P3C:
Specificații electrice
- Tensiune nominală a bobinei: 27V DC (tensiune militară/aviație standard)
- Configurare contact: Compatibil cu configurațiile din seria P3C
- Evaluarea contactului:
- Sarcină rezistivă standard: 1 A la 28 V CC (minimum 100.000 de cicluri)
- Încărcare de semnal de nivel scăzut: 10-50 µA la 10-50 mV
- Consum de energie bobină: 0,3W până la 0,43W
- Rezistenta de contact:
- Inițial: ≤ 50 mΩ
- Test după viață: ≤ 200 mΩ
Caracteristici de performanță
- Viteza de comutare:
- Timp de acțiune: ≤ 4 milisecunde
- Timp de eliberare: ≤ 4 milisecunde
- Durată de viață: minim 100.000 de cicluri la sarcina nominală
- Rezistenta dielectrica:
- Atmosferă normală: 500 Vr.ms, 50 Hz
- Presiune joasă: 250 Vr.ms, 50 Hz
- Rezistență de izolație: > 500 MΩ (inițială)
Specificații fizice și de mediu
- Performanță de etanșare: Rata de scurgere ≤ 1,0 × 10⁻³ Pa·cm³/s
- Greutate: < 3 grame
- Temperatura de funcționare: -65°C până la +125°C
- Pachet: carcasă metalică standard militar
Ghid de implementare a înlocuirii seriei P3C
Urmați acești pași pentru înlocuirea cu succes a seriei P3C:
- Verificarea compatibilității sistemului: Confirmați că parametrii electrici corespund specificațiilor originale P3C pentru aplicația dumneavoastră specifică.
- Verificare potrivire fizică: Verificați compatibilitatea dimensională cu interfețele existente de montare și conectare.
- Validarea interfeței electrice: Testați compatibilitatea circuitelor de antrenare a bobinei și potrivirea sarcinii de contact.
- Testarea performanței de mediu: Efectuați teste de mediu specifice aplicației dacă acest lucru este cerut de certificarea sistemului.
- Actualizare documentație: Actualizați documentația sistemului pentru a reflecta specificațiile componentelor de înlocuire.
- Testare de calificare: Efectuați teste la nivel de sistem pentru a valida performanța cu noua componentă.
Scenarii de aplicare
JRX-9 RJ4.525.003 servește funcții critice pe mai multe platforme aerospațiale și de apărare:
- Modernizări ale sistemului militar moștenit: înlocuire directă a echipamentelor militare din epoca rusă/sovietică, inclusiv vehicule terestre, avioane și sisteme navale.
- Întreținere și revizie aerospațială: componentă de înlocuire pentru sistemele de control al motoarelor aeronavei , instrumentele de zbor și întreținerea avionicii.
- Modernizarea echipamentelor de apărare: modernizarea sistemelor de comunicații, a echipamentelor radar și a platformelor de război electronic, menținând în același timp compatibilitatea.
- Sisteme de control industrial: Înlocuirea echipamentelor industriale proiectate inițial cu componente din seria P3C, unde funcționarea continuă este esențială.
- Sisteme de antrenament și simulare: menținerea fidelității operaționale în echipamentele de antrenament care reproduce sistemele militare vechi.
Propunere de valoare pentru echipele de achiziții
JRX-9 oferă o valoare strategică și operațională semnificativă:
- Ciclu de viață extins al echipamentului: permite funcționarea continuă a sistemelor vechi prin furnizarea de componente de înlocuire fiabile.
- Costuri reduse de întreținere: Fiabilitatea îmbunătățită față de componentele originale reduce frecvența intervențiilor de înlocuire și întreținere.
- Securitatea lanțului de aprovizionare: oferă aprovizionare alternativă pentru componente supuse constrângerilor geopolitice de aprovizionare.
- Îmbunătățirea performanței: Oferă potențiale îmbunătățiri ale performanței față de componentele originale vechi, menținând în același timp compatibilitatea.
- Documentație și trasabilitate: documentație completă modernă și trasabilitate în comparație cu componentele originale învechite.
Certificari si conformitate
JRX-9 este proiectat să îndeplinească sau să depășească cerințele de performanță ale componentelor originale din seria P3C, încorporând în același timp standarde moderne de producție:
- Performanță echivalentă sau superioară specificațiilor originale ale seriei P3C
- Fabricat la standarde moderne de calitate, cu trasabilitate deplină
- Materiale conforme cu directivele de mediu RoHS
- Productie sub sisteme de management al calitatii controlate
- Compatibilitate cu cerințele de calificare militară și aerospațială
Opțiuni de personalizare
YM oferă soluții personalizate pentru cerințe specifice de înlocuire și actualizare:
- Variante de tensiune: Tensiuni personalizate ale bobinei pentru a se potrivi cerințelor specifice ale sistemului moștenit
- Modificări ale configurației pinului: Aspectele de pin ajustate pentru cerințele specifice ale interfeței
- Performanță de mediu îmbunătățită: etanșare sau materiale speciale pentru condiții de funcționare extreme
- Testare și documentare: protocoale de testare personalizate și pachete de documentație pentru procesele de calificare
- Marcare și identificare: marcaje personalizate pentru a se potrivi cu sistemele originale de identificare a componentelor
Procesul de producție și asigurarea calității
Fiecare releu JRX-9 este supus unor procese riguroase de fabricație și testare:
- Selectarea și verificarea materialelor: Componente provenite de la furnizori calificați cu verificarea proprietăților materialului.
- Fabricare de precizie: Componente critice fabricate la toleranțe stricte folosind procese automate.
- Asamblare în mediu controlat: Asamblare efectuată în condiții controlate pentru a preveni contaminarea.
- Proces de etanșare ermetică: Tehnicile avansate de etanșare asigură că protecția mediului îndeplinește specificațiile.
- Testare cuprinzătoare: teste 100% electrice plus validarea testelor de mediu și de viață.
- Controlul final al calității: inspecție vizuală, verificare dimensională și ambalare pentru expediere.
Comparație: JRX-9 vs Seria originală P3C
Avantajele cheie ale JRX-9 ca soluție de înlocuire:
- Fiabilitate îmbunătățită: materialele moderne și procesele de fabricație sporesc fiabilitatea pe termen lung.
- O mai bună documentare: documentație tehnică completă în comparație cu specificațiile originale vechi.
- Stabilitatea lanțului de aprovizionare: producție și aprovizionare constante în comparație cu disponibilitatea sporadică a componentelor originale.
- Conformitatea mediului: Materiale conforme cu reglementările moderne de mediu.
- Asistență tehnică: asistență completă a producătorului, inclusiv ingineria aplicației și analiza defecțiunilor.
- Releu DC sigilat cu metal militar JRX-9 RJ4.525.003 27V
- Releu metalic militar JRX-9 RJ4.525.003 Componentă electronică de înaltă performanță
- JRX-9 RJ4.525.003 Releu metalic militar Soluție durabilă înlocuiește seria rusă P3C
- Soluție durabilă de releu militar de înaltă performanță JRX- 9 RJ4. 525. 003 27V
Întrebări frecvente (FAQ)
Î1: JRX-9 este un înlocuitor direct pentru toate releele din seria P3C?
R: JRX-9 RJ4.525.003 este proiectat ca un înlocuitor de formă-fit-funcție pentru anumite variante P3C. Vă recomandăm să verificați specificațiile electrice și mecanice față de numărul dvs. de piesă P3C specific. Echipa noastră tehnică poate furniza informații detaliate de referință încrucișată.
Î2: Care sunt principalele îmbunătățiri față de componentele originale P3C?
R: Îmbunătățirile cheie includ etanșare ermetică îmbunătățită, materiale de contact îmbunătățite pentru o fiabilitate mai bună, controale moderne de calitate a producției și documentație completă de trasabilitate. Parametrii de performanță în general îndeplinesc sau depășesc specificațiile originale.
Î3: Oferiți suport de calificare pentru upgrade-uri ale sistemului militar?
R: Da, oferim pachete de date tehnice, rapoarte de testare și asistență pentru aplicații pentru a ajuta la calificarea JRX-9 în programele de actualizare a sistemului vechi. Aceasta include furnizarea de date de comparație cu specificațiile originale.
Î4: Puteți fabrica variante pentru alte serii de relee militare vechi?
R: În calitate de producător OEM/ODM cu experiență, YM are capacitatea de a dezvolta soluții de înlocuire pentru diferite componente militare vechi. Vă rugăm să consultați echipa noastră de ingineri cu cerințele dumneavoastră specifice.
Î5: Care este timpul de livrare tipic pentru cantitățile de înlocuire?
R: Timpul standard de producție este de 8-12 săptămâni pentru comenzile inițiale. Pentru cerințe urgente de asistență a sistemului moștenit, pot fi disponibile opțiuni de producție accelerată.
Î6: Cum se compară acest lucru cu un releu cu stare solidă pentru proiecte de modernizare?
R: JRX-9 menține compatibilitatea electromecanică pentru înlocuirea directă. Releele cu stare solidă oferă caracteristici diferite și necesită de obicei reproiectarea circuitului. Alegerea depinde dacă scopul este înlocuirea directă sau reproiectarea completă a sistemului.
