Releu metalic DC pentru aviație militară JZX-16M

Prezentare generală a produsului

JZX-16M este un releu de etanșare metalic militar de înaltă performanță, conceput special ca înlocuitor direct pentru releele din seria rusă P3H33 în aplicații militare și aviatice. Acest releu DC avansat pentru aviație are o configurație versatilă de contact 4DPDT și o etanșare robustă de mediu 4KPa, făcându-l ideal pentru sistemele de control complexe care necesită comutarea mai multor circuite. Ca releu electromagnetic militar premium, oferă comutare fiabilă de 10A la 28VDC cu durabilitate de calitate militară. Fabricată de YM cu peste 18 ani de experiență specializată, această componentă oferă performanță și disponibilitate îmbunătățite pentru sistemele proiectate inițial cu componente aerospațiale rusești.

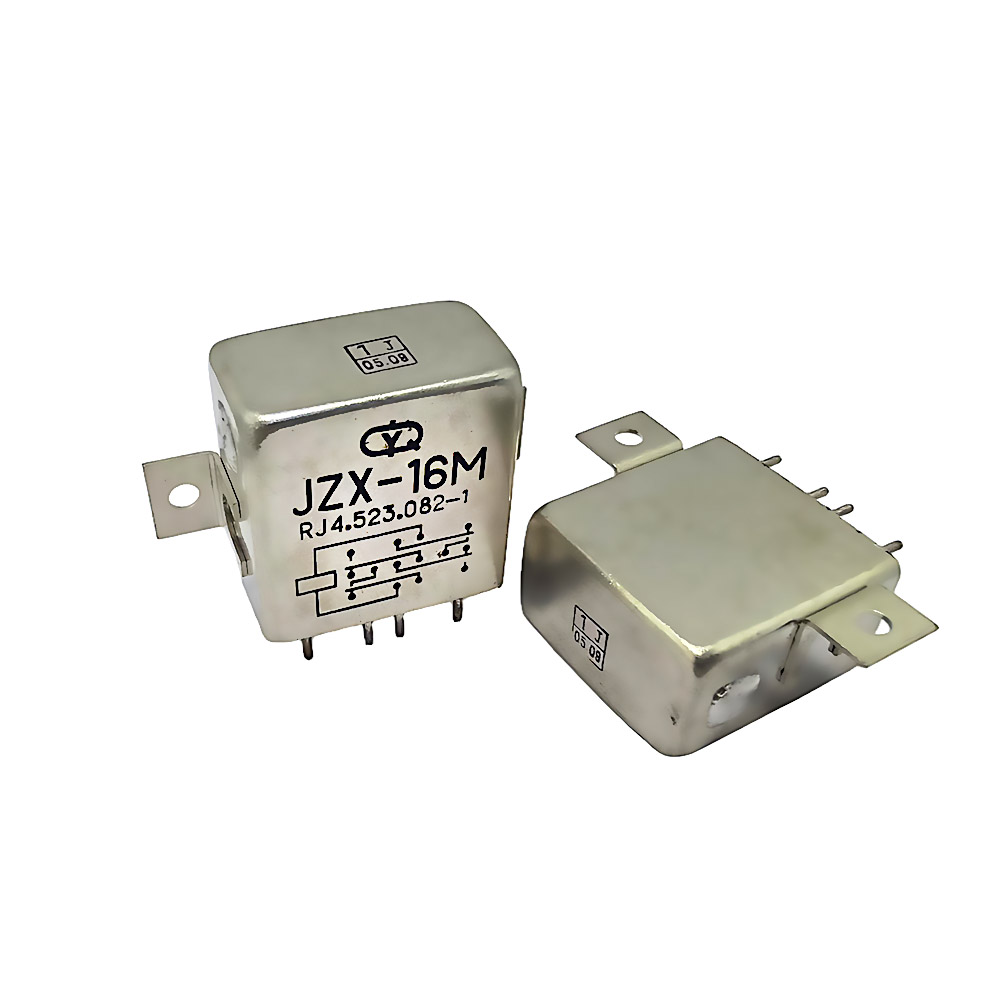

Imagini de produs

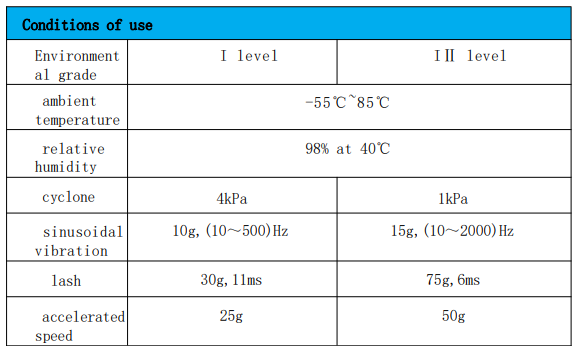

Specificatii tehnice

• Configurație contact: 4DPDT (4 Form D - Four Pole Double Throw)
• Tensiune nominală a bobinei: 28VDC Standard
• Evaluare contact: 10A @ 28VDC Sarcină rezistivă
• Consum de energie bobină: 0,3-0,43 W
• Capacitate de contact la nivel scăzut: (10-50)μA, (10-50)mV, operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; Test după viață ≤200mΩ
• Timp de operare/eliberare: ≤4ms fiecare (≤3ms tipic)
• Rezistenta dielectrica: 500Vr.ms @ presiune normala; 250 Vr.ms @ presiune joasă
• Rezistență de izolație: >500MΩ normal; >50MΩ după testul de viață la nivel înalt
• Greutate: <3g
• Performanță de etanșare: presiune nominală de 4KPa; Rata de scurgere ≤10⁻³ Pa·cm³/s
• Temperatura de funcționare: -65°C până la +125°C
• Înlocuire directă pentru: releele din seria rusă P3H33 și variantele compatibile P3H

Caracteristici și avantaje cheie

1. Versatilitate 4DPDT: Patru contacte independente cu dublă direcție permit controlul complex al circuitului în format compact.
2. Compatibilitate directă cu Rusia: Înlocuire pin pentru pin pentru seria P3H33 cu caracteristici electrice și mecanice identice.
3. Capacitate de curent ridicat: 10A contact nominal acceptă distribuția puterii și aplicațiile de control al motorului.
4. Etanșare ecologică îmbunătățită: Presiunea nominală de 4KPa asigură o funcționare fiabilă la altitudine mare.
5. Construcție de calitate militară: carcasa din oțel inoxidabil SUS304/316 rezistă la condiții de mediu extreme.
6. Design optimizat al releului plăcii PCB : Proiectat pentru un management termic excelent în aplicații cu mai multe circuite cu curent ridicat.
7. Releu militar sigilat cu metal JZX-16M
8. Releu metalic militar JZX-16M Înlocuiește seria Rusia P3H pentru utilizare în aviație
9. Releu de aviație JZX-16M 4KPa cu 10A 28v Înlocuiește releul Rusia seria P3H
10. Releu metalic durabil 4DPDT JZX-16M 28VDC pentru aviația militară
11. Releu metalic conceput pentru aplicații aviatice și militare
12. Releu de aviație cu design metalic de calitate militară
13. Releu de aviație militară pentru dronă , placă PCB pentru motorul aeronavei

Scenarii de aplicare

Acest releu metalic militar versatil este proiectat pentru sisteme aerospațiale și de apărare complexe:

• Avioane cu design rusesc: MiG, Sukhoi și alte aeronave echipate inițial cu relee din seria P3H
• Sisteme de control avionic: Afișaje multifuncționale, sisteme de navigație și echipamente de comunicație care necesită control cu ​​mai multe circuite
• Distribuția energiei aeronavelor: comutare complexă a magistralei, managementul sarcinii și controale ale sistemului de rezervă
• Electronică pentru vehicule militare: interfețe ale sistemelor de arme, comutare de senzori și comenzi de comunicare multicanal
• Automatizare industrială: controale complexe ale mașinilor în care configurațiile standard ale releelor ​​de putere industriale sunt insuficiente
• Întreținerea sistemului moștenit: Înlocuirea directă a sistemelor vechi proiectate rusesc, fără modificări

Etape de instalare și integrare

1. Verificarea sistemului: Confirmați că sistemul existent utilizează configurația rusă P3H33 seria 4DPDT.
2. Documentația circuitului: Hartați asignările de contacte existente pentru a asigura instalarea corectă a JZX-16M.
3. Verificare compatibilitate PCB: Verificați amprenta se potrivește cu aspectul PCB-ului P3H33 și alocările de pin.
4. Îndepărtarea componentelor: Deslipiți cu grijă releul P3H33 existent utilizând echipamente controlate cu temperatură.
5. Pregătirea suprafeței: curățați bine plăcuțele PCB și asigurați o capacitate adecvată de urmărire pentru curent de 10 A.
6. Plasare de precizie: Aliniați JZX-16M cu orientarea corectă a pinului, care se potrivește cu componenta originală.
7. Lipire în mai multe puncte: utilizați lipire fără plumb, cu atenție la toate conexiunile de contact 4DPDT.
8. Testare cuprinzătoare: testați toți cei 4 poli în mod independent pentru a verifica funcționalitatea corectă de comutare.

Propunerea de valoare pentru achiziții

• Diversificarea lanțului de aprovizionare: alternativă de încredere la componentele provenite din Rusia, cu disponibilitate constantă.
• Timp de oprire redus al sistemului: capacitatea de înlocuire directă elimină procesele de modificare îndelungate.
• Documentație îmbunătățită: documentație tehnică completă în limba engleză și standarde internaționale.
• Consecvența calității: producția auditată de SGS asigură fiabilitatea lot-la-lot.
• Asistență tehnică: Acces la expertiză inginerească pentru integrarea cu sistemele proiectate în Rusia.

Certificari si conformitate

• Componente și materiale certificate CE și UL
• Conform cu specificațiile releului militar MIL-PRF-6106
• Procesele de fabricație și sistemele de calitate auditate de SGS
• Materiale și metode de producție conforme cu RoHS
• Sistem de management al calității certificat ISO 9001:2015
• Compatibilitatea electrică verificată cu standardele rusești GOST

Opțiuni de personalizare

Deși este optimizat ca înlocuitor direct de P3H33, YM oferă personalizare completă:

• Tensiuni alternative de bobină (12V, 24V, 48VDC) compatibile cu standardele de sistem rusești
• Configurații de contact modificate pentru variante specifice seriei P3H
• Etanșare îmbunătățită pentru cerințe specifice de altitudine/presiune
• Testare și screening speciale pentru condiții de mediu extreme
• Configurații personalizate de pin pentru adaptările sistemelor vechi
• Documentație bilingvă (engleză/rusă) pentru utilizatorii internaționali

Expertiza noastră în producție se întinde pe tehnologiile Automotive Relay , New Energy Relay și PCB Signal Relay , cu o experiență vastă în deservirea piețelor internaționale de apărare și aerospațială.

Procesul de asigurare a calității

Fiecare JZX-16M este supus unei verificări riguroase a calității în 7 etape:

1. Certificarea materialului primit cu documentație completă de trasabilitate
2. Prelucrarea de precizie a ansamblurilor de contact 4DPDT cu monitorizare SPC
3. Testarea individuală a tuturor celor 4 poli de contact pentru o funcționare corectă
4. Etanșare ermetică cu testare și verificare a ratei de scurgere de 100%.
5. Testare de sarcină cu curent ridicat în intervalul de temperatură specificat
6. Testarea rigidității dielectrice între toate combinațiile de contact
7. Inspecție finală cu verificarea compatibilității P3H33 și codificarea lotului
