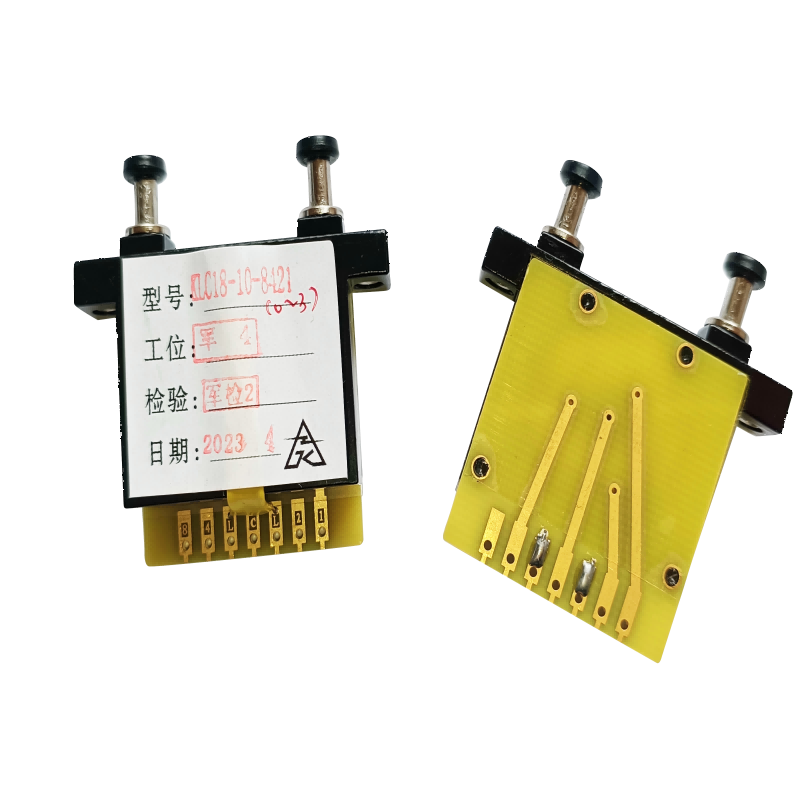

Comutator de codificare a aviației militare KLC18

Prezentare generală a produsului

KLC18 este un comutator de codificare pentru aviație militară de înaltă precizie, conceput pentru detectarea precisă a poziției și selectarea modului în sistemele de drone, motoarele de aeronave, comenzile trenurilor și electronicele aviației. Dispunând de tehnologie avansată de codare, acest comutator oferă feedback digital precis de poziție pentru sistemele de control complexe care necesită mai multe stări operaționale. Fiind o componentă specializată a portofoliului cuprinzător de soluții de aviație YM - care completează produse precum comutatoarele cu bandă pentru aviație militară și comutatoarele cu butoane pentru aviație - KLC18 oferă codificare de poziție fiabilă pentru aplicații critice pentru misiune în care determinarea precisă a stării este esențială.

Specificatii tehnice

• Număr de model: KLC18
• Tip comutator: comutator de codificare pentru aviație de calitate militară
• Tehnologie de codificare: codificare digitală a poziției cu mai multe stări discrete
• Rezoluția poziției: mai multe poziții discrete cu codare precisă
• Evaluări electrice: 1A la sarcină rezistivă 28V DC
• Consum de energie bobină: (0,3 - 0,43) wați
• Durată de viață electrică: minim 100.000 de operații de comutare
• Ieșire semnal de nivel scăzut: (10-50) μA la (10-50) semnale de codificare mV
• Rezistență de contact: inițială ≤50mΩ; După testarea durabilității ≤200mΩ
• Răspuns de comutare: Timp de acțiune ≤4ms; Timp de eliberare ≤4ms; Lățimea impulsului (10-50) ms
• Precizia poziției: codificare mecanică precisă cu eroare de poziție minimă
• Rezistenta dielectrica: 500V RMS @ 50Hz (standard); 250 V RMS la 50 Hz (presiune joasă)
• Rezistență de izolație: >500 MΩ inițial; >50 MΩ după testarea mediului
• Ieșire codificare: semnale digitale de poziție compatibile cu sistemele de control standard
• Greutate: mai puțin de 3 grame
• Etanșare ecologică: Rata maximă de scurgere ≤ 1,0 x 10⁻³ Pa·cm³/s
• Temperatura de funcționare: Performanță validată pentru condițiile aviației, compatibilă cu intervalele operaționale ale senzorului de temperatură pentru aviație

Caracteristici ale produsului și avantaje competitive

1. Codare de precizie a poziției: Mecanismul avansat de codare oferă feedback digital precis de poziție pentru mai multe stări operaționale, permițând o logică de control sofisticată similară cu cea utilizată cu comutatoarele de bandă de aviație militară în sisteme complexe.
2. Protecția mediului de grad militar: Etanșarea ermetică avansată (≤10⁻³ Pa·cm³/s) oferă o protecție completă împotriva umidității, prafului și elementelor corozive, menținând în același timp acuratețea codificării, respectând standardele de etanșare ale supapelor etanșate cu ulei de aviație .
3. Poziții discrete multiple: Proiectat cu blocaje mecanice precise și contacte de codare pentru determinarea fiabilă a poziției în mai multe stări de comutare.
4. Codare rezistentă la vibrații: Designul mecanic special menține integritatea poziției și precizia codificării în condiții de vibrații și șocuri comune în aplicațiile aerospațiale.
5. Compatibilitate digitală: ieșiri de codare concepute pentru compatibilitate cu sistemele de control digital, microcontrolere și interfețe PLC.
6. Feedback de poziție pozitivă: Oferă atât feedback mecanic cu blocare, cât și confirmare electrică a poziției pentru o fiabilitate funcțională îmbunătățită.
7. Design compact de codare: Încorporează un mecanism de codare sofisticat într-o amprentă compactă, potrivită pentru aplicații aerospațiale cu spațiu limitat.

Procedura de instalare și integrare a sistemului

1. Analiza cerințelor de sistem: Determinați numărul necesar de poziții și rezoluția de codificare pentru aplicația dvs.
2. Pregătirea suprafeței de montare: Asigurați planeitatea și rigiditatea suprafeței de montare corespunzătoare pentru a menține acuratețea codificării.
3. Instalare de precizie: Montați comutatorul folosind hardware-ul furnizat, cu o atenție deosebită alinierii, deoarece montarea corectă afectează acuratețea codificării.
4. Conexiune la circuitul de codificare: Conectați semnalele de ieșire de codificare la sistemul de control utilizând practici de cablare adecvate pentru integritatea semnalului.
5. Conexiuni de alimentare și împământare: Asigurați-vă alimentarea cu energie și împământarea corespunzătoare pentru circuitele de codificare pentru a menține acuratețea semnalului.
6. Verificarea etanșării: Confirmați că sigiliile de mediu sunt cuplate corespunzător pentru a proteja mecanismul de codificare de contaminanți.
7. Calibrarea poziției: Testați și verificați acuratețea codificării poziției în toate pozițiile comutatorului.
8. Testarea integrării sistemului: verificați semnalele de codificare cu sistemele de control și testați cu echipamente conectate, cum ar fi întrerupătoarele hidraulice sau supapele magnetice ale aviației .

Scenarii de aplicare

Comutatorul de codificare pentru aviație militară KLC18 este proiectat pentru aplicații care necesită detectarea precisă a poziției și selectarea modului:

• Selecția modului de zbor al aeronavei: codificare precisă a poziției pentru modurile pilot automat, selecția sistemului de navigație și configurațiile de control al zborului.
• Sisteme de control al sarcinii utile UAV: ​​codificarea poziției pentru comenzile cardanului camerei, selectarea modului senzorului și stările operaționale ale sarcinii utile.
• Configurația sistemului de control al trenului: codificare pentru modurile de control al tracțiunii, configurațiile sistemului de frânare și selecția stării operaționale.
• Selecția modului echipamentului militar: codificare precisă a poziției pentru modurile sistemului de arme, configurațiile de comunicare și stările echipamentului tactic.
• Controlul proceselor industriale: Feedback de poziție pentru pozițiile de control al supapelor, modurile de funcționare a mașinii și setările de configurare a procesului.
• Configurare echipament de testare: codificare pentru selectarea modului de testare, setările intervalului de măsurare și configurațiile de calibrare.
• Configurația sistemului de alimentare: codificarea poziției pentru modurile de control al generatorului, configurațiile de distribuție a energiei și stările sistemului de rezervă.
• Setări pentru echipamente medicale: Feedback precis de poziție pentru configurațiile dispozitivelor medicale, setările de tratament și modurile de funcționare.

Propunere de valoare pentru proiectanții de sistem

• Precizie îmbunătățită a controlului: Oferă feedback digital precis de poziție, permițând algoritmi de control sofisticați și răspunsuri ale sistemului.
• Complexitate redusă a sistemului: Combină comutarea și detectarea poziției într-o singură componentă, reducând numărul total de componente ale sistemului.
• Fiabilitate îmbunătățită a sistemului: feedback-ul pozitiv de poziție reduce erorile în selectarea modului și configurarea sistemului.
• Pregătirea pentru integrare digitală: codificarea ieșirilor compatibile cu sistemele moderne de control digital, reducând complexitatea interfeței.
• Îmbunătățirea siguranței operaționale: codificarea clară a poziției previne selectarea incorectă a modului în sistemele critice.
• Întreținere și diagnosticare: codificarea poziției facilitează diagnosticarea sistemului și procedurile de întreținere prin identificarea clară a stării.
• Eficiență în spațiu: Combină funcții multiple într-un pachet compact, potrivit pentru aplicații aerospațiale cu spațiu limitat.

Certificari si conformitate

Comutatorul de codificare pentru aviație militară KLC18 este proiectat și fabricat pentru a îndeplini sau depăși cerințele de performanță ale standardelor internaționale relevante pentru detectarea poziției și componentele de codificare, inclusiv specificațiile militare pentru fiabilitate în medii tactice, cerințele aviației pentru componentele sistemului de control și standardele industriale pentru dispozitivele de feedback de poziție. Procesele noastre de producție respectă sistemele stricte de management al calității care se adresează în mod specific la acuratețea și consecvența codificării, iar noi oferim documentație tehnică cuprinzătoare, inclusiv date de performanță de codificare, pentru a sprijini eforturile de calificare, certificare și conformitate a clienților.

Servicii de personalizare și OEM/ODM

YM oferă opțiuni de personalizare specializate pentru seria de comutatoare de codare KLC18:

• Configurații personalizate de poziție și rezoluții de codare
• Formate speciale de ieșire de codare (comunicații digitale, analogice, seriale)
• Configurații personalizate de blocare mecanică pentru cerințe operaționale specifice
• Etanșare îmbunătățită a mediului pentru condiții specifice de funcționare
• Interfețe electrice speciale pentru cerințe specifice sistemului de control
• Marcare și etichetare personalizate pentru identificarea poziției
• Cerințe de precizie și repetabilitate de codificare specifice aplicației
• Integrare cu componente complementare, cum ar fi releele cu stare solidă, pentru funcționalitate îmbunătățită a sistemului

Experiența noastră demonstrată OEM și ODM în componentele de comutare specializate, dovedită în liniile noastre de produse Relee pentru automobile și Relee de putere industrială , ne asigură că putem dezvolta soluții personalizate de comutatoare de codare care se potrivesc exact cerințelor dumneavoastră de detectare a poziției și specificațiilor aplicației.
