Comutator de inci pentru aviație WK1-1

Prezentare generală a produsului

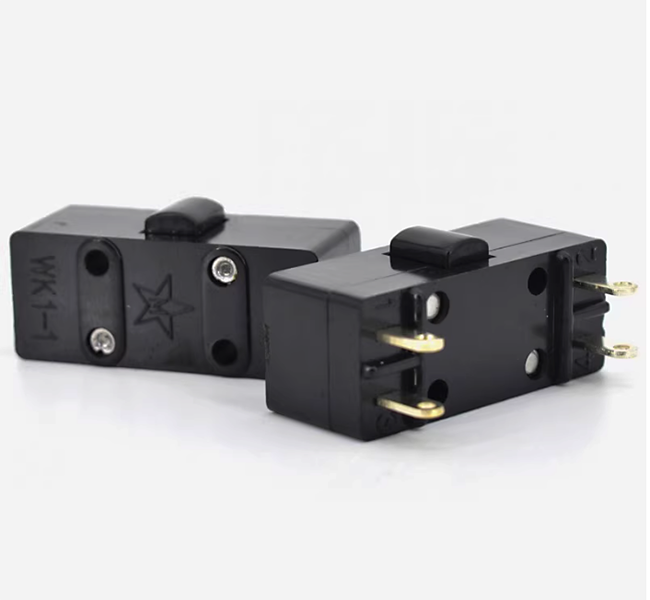

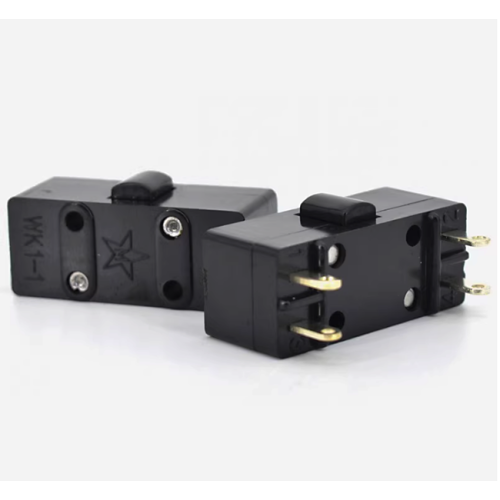

WK1-1 este un comutator militar de înaltă precizie conceput special pentru aplicații critice cu spațiu limitat în sistemele de drone, motoarele de aeronave, comenzile trenurilor și electronicele aviației. Fiind unul dintre cele mai compacte comutatoare din clasa sa, oferă fiabilitate și performanță excepționale, reducând în același timp greutatea și amprenta la sol. Conceput pentru a îndeplini standardele militare și aerospațiale riguroase, WK1-1 reprezintă experiența YM în fabricarea de componente miniaturale, completând portofoliul nostru mai larg de soluții de relee metalice militare și conectori de aviație pentru medii solicitante.

Specificatii tehnice

• Număr de model: WK1-1
• Tip comutator: Comutator electromecanic miniatural in inchi
• Consum de energie bobină: (0,3 - 0,43) wați
• Sarcina de contact și durata de viață electrică: sarcină rezistivă, 1A la 28V DC, minim 100.000 de operațiuni
• Capacitate de semnal la nivel scăzut: gestionează (10-50) μA la (10-50) mV pentru 100.000 de operații
• Rezistență de contact: inițială ≤50mΩ; Test post-viață ≤200mΩ
• Viteza de comutare: Timp de acțiune ≤4ms; Timp de eliberare ≤4ms; Lățimea impulsului de stimulare (10-50) ms
• Rezistenta dielectrica: 500V RMS @ 50Hz (presiune normala); 250 V RMS la 50 Hz (condiții de presiune scăzută)
• Rezistență de izolație: >500 MΩ (condiții standard); >50 MΩ după testarea de viață la nivel înalt
• Greutate: sub 3 grame (unul dintre cele mai ușoare comutatoare din categoria sa)
• Etanșare ecologică: Rata maximă de scurgere ≤ 1,0 x 10⁻³ Pa·cm³/s
• Interval de temperatură de funcționare: Performanță validată la condiția de referință (25°C) și compatibilă cu sistemele care utilizează senzori de temperatură pentru aviație
• Stil de montare: Proiectat pentru montarea PCB sau instalarea panoului miniatural

Caracteristici ale produsului și avantaje competitive

1. Factor de formă ultra-compact: Dimensiunile excepțional de mici îl fac ideal pentru aplicații critice pentru spațiu, în care fiecare milimetru contează, completând designul de releu de semnal PCB în miniatură.
2. Protecția mediului de grad militar: Etanșarea ermetică avansată (≤10⁻³ Pa·cm³/s) oferă o apărare superioară împotriva umidității, prafului și elementelor corozive — comparabilă cu standardele de etanșare ale supapelor etanșate cu ulei de aviație .
3. Funcționare de mare viteză, cu putere redusă: Combină comutarea rapidă ≤4 ms cu un consum minim de bobină (0,3-0,43 W), ideal pentru sistemele sensibile la energie, cum ar fi cele care utilizează tehnologiile New Energy Relay .
4. Durabilitate excepțională în pachet miniatural: În ciuda dimensiunilor sale mici, este evaluat pentru peste 100.000 de operațiuni sub sarcină nominală, care corespunde așteptărilor de fiabilitate ale componentelor releului de putere industrial mai mari.
5. Design de contact de precizie: contactele microprelucrate asigură performanță electrică stabilă și rezistență scăzută la contact pe toată durata de viață.
6. Rezistent la vibrații și șocuri: Proiectat pentru a rezista la solicitări mecanice extreme comune în aplicațiile aerospațiale și militare, similar cu robustețea cerută pentru sistemele de claxon electronic militar .
7. Construcție ușoară: La mai puțin de 3 grame, oferă funcționalitate maximă cu impact minim de masă - critic pentru UAV și design aerospațial sensibil la greutate.

Ghid de instalare și integrare

1. Verificarea designului circuitului: Confirmați că cerințele electrice corespund specificațiilor comutatorului (28VDC, 1A rezistiv) și că dimensiunea miniaturală se potrivește constrângerilor dvs. de aspect.
2. Montare de precizie: Pentru montarea PCB-ului, asigurați-vă un aspect adecvat al plăcuțelor și utilizați profilul de lipit recomandat. Pentru montarea pe panou, utilizați hardware miniatural corespunzător.
3. Manipulare atentă: Utilizați instrumente adecvate pentru instalare - evitați solicitarea mecanică excesivă asupra carcasei miniaturale în timpul manipulării.
4. Verificarea etanșării: Dacă este utilizat în ansambluri etanșate, asigurați-vă că etanșarea integrală a comutatorului se interfață corect cu garniturile din jur sau cu compușii de ghiveci.
5. Testare funcțională: Efectuați teste în circuit ale funcționării comutării, temporizării și rezistenței de izolație înainte de integrarea completă a sistemului cu componente precum întrerupătoarele hidraulice sau senzorii de presiune din aviație .

Scenarii de aplicare

Comutatorul WK1-1 inchi este proiectat pentru aplicații în care spațiul și greutatea sunt constrângeri critice:

• Sisteme de control al zborului UAV în miniatură: plăci de circuite cu spațiu limitat pentru micro-drone, în care dimensiunea comutatorului afectează direct capacitatea de încărcare utilă.
• Unități de monitorizare a motoarelor aeronavei: Circuite compacte de interfață cu senzori din unitățile de control al motorului, unde spațiul este foarte limitat.
• Electronice militare purtabile: circuite de control miniaturale în echipamentele purtate de soldați, sistemele de căști și dispozitivele portabile de comunicare.
• Panouri de instrumente pentru aviație: grupuri de instrumente de mare densitate în care mai multe comutatoare trebuie să se potrivească în spațiul restrâns al panoului.
• Module de control al transportului feroviar: unități de control compacte în sistemele moderne de tren, unde miniaturizarea este esențială.
• Echipament medical de aviație: comenzi în miniatură în sisteme medicale aeropurtate și echipamente portabile de monitorizare.
• Subsisteme prin satelit și nave spațiale: unde greutatea și optimizarea spațiului sunt considerații primordiale.
• Miniaturizare automatizare industrială: comenzile mașinilor compacte în cazul în care constrângerile de spațiu interzic comutatoarele de dimensiuni standard.

Propunere de valoare pentru ingineri de proiectare și achiziții

• Activați miniaturizarea: permite proiectarea unor sisteme mai mici și mai ușoare fără a compromite fiabilitatea - critică pentru platformele aerospațiale și de apărare de următoarea generație.
• Reducerea greutății: La sub 3 grame, contribuie direct la reducerea greutății generale a sistemului, deosebit de valoroasă în aplicațiile UAV și aeronave.
• Densitate crescută a circuitelor: Permite o densitate mai mare a componentelor pe PCB-uri și în ansambluri, susținând tendința către proiecte de sisteme mai compacte.
• Fiabilitate în formă miniatură: Oferă fiabilitate de calitate militară într-un pachet miniatural, reducând compromisul tradițional între dimensiune și durabilitate.
• Management simplificat al inventarului: soluție unică de comutare miniaturală care poate înlocui componente mai mari în sistemele reproiectate.
• Flexibilitate de proiectare: Oferă soluție de comutare pentru aplicații în care anterior nu era disponibilă nicio componentă miniaturală adecvată.

Certificari si conformitate

Comutatorul WK1-1 inchi este proiectat și fabricat pentru a îndeplini sau depăși cerințele de performanță ale standardelor internaționale relevante pentru componentele miniaturale pentru aviație (inclusiv considerații pentru testarea de mediu DO-160), aplicații militare (cu parametri de proiectare potriviti pentru echipamente militare miniaturizate) și sisteme de transport. Procesele noastre de fabricație sunt conforme cu sisteme stricte de management al calității, adecvate pentru producția de componente miniaturale și oferim documentație tehnică cuprinzătoare pentru a sprijini eforturile de calificare și certificare a clienților.

Servicii de personalizare și OEM/ODM

YM oferă opțiuni de personalizare specializate pentru seria de comutatoare miniaturale WK1-1:

• Forțe de acționare și distanțe de deplasare personalizate pentru cerințe specifice aplicației
• Configurații de terminale specializate (drept, unghi drept, variații de montare la suprafață)
• Specificații personalizate de etanșare pentru provocări unice de mediu
• Parametri electrici modificați pentru cerințele specifice ale circuitului
• Marcare și identificare speciale pentru trasabilitatea componentelor miniaturale
• Testare și validare specifice aplicației pentru fiabilitatea componentelor miniaturale
• Opțiuni de ambalare în vrac optimizate pentru procesele automate de asamblare

Experiența noastră în servicii OEM și ODM pentru componente de precizie, demonstrată în liniile noastre de produse Relee pentru automobile și Relee pentru plăci PCB , ne asigură că putem personaliza soluțiile de comutatoare miniaturale la specificațiile dumneavoastră exacte.

Procesul de producție și asigurarea calității componentelor miniaturale

1. Fabricare de micro-precizie: procesele avansate de micro-prelucrare și ștanțare creează componente cu toleranțe potrivite pentru aplicații în miniatură.
2. Asamblarea camerei curate: Etape critice de asamblare efectuate în medii controlate pentru a preveni contaminarea componentelor miniaturale.
3. Placare la scară micro: Procesele de galvanizare de precizie aplică suprafețe de contact consistente la scară microscopică.
4. Micro-asamblare automată: sistemele de asamblare robotizate manipulează și asamblează componente în miniatură cu o precizie care depășește capacitatea umană.
5. Testare electrică 100%: Fiecare comutator este supus unor teste cuprinzătoare, inclusiv rezistența de contact, timpul de funcționare/eliberare, rezistența izolației și rezistența dielectrică folosind sisteme cu micro-sonde.
6. Verificarea etanșării la scară micro: Testarea specializată validează integritatea etanșării ermetice pentru componentele miniaturale.
7. Inspecție vizuală mărită: inspecția cu mărire ridicată asigură calitatea caracteristicilor și ansamblurilor miniaturale.
8. Auditul final al calității și microtrasabilitatea: inspecția cuprinzătoare și micromarcarea permanentă asigură trasabilitatea completă a componentelor miniaturale.

Sisteme compatibile și considerente de proiectare

Comutatorul WK1-1 inchi este proiectat pentru integrarea în sisteme moderne miniaturizate. Atunci când proiectați cu această componentă, luați în considerare: managementul termic în configurații cu densitate mare, tehnici de lipire adecvate pentru terminale miniaturale și protecție mecanică în medii cu vibrații mari. Pentru soluții complete de sistem în miniatură, luați în considerare asocierea cu produse complementare YM, cum ar fi microîntrerupătoarele de aviație , releele miniaturale cu stare solidă și suporturile de siguranțe din cupru compacte pentru aviație pentru a crea sisteme de control fiabile, optimizate pentru spațiu.
