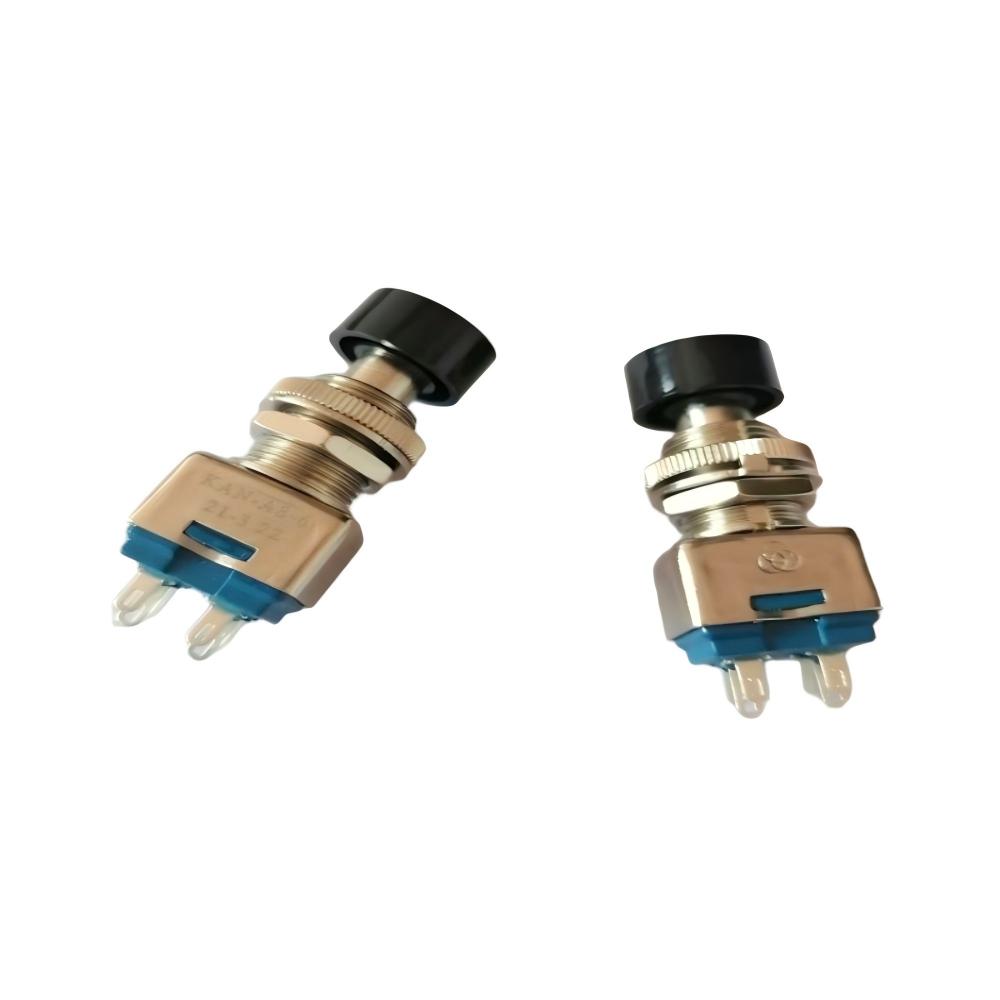

Comutator de aviație militară KAN-A8-6 -
Soluție de comutare compactă și robustă pentru avionică cu spațiu limitat
Comutatorul de aviație militară KAN-A8-6 de la YM este proiectat ca o soluție de comutator basculant compact, extrem de fiabilă, pentru aplicații aerospațiale, UAV și de apărare critice pentru misiuni, în care spațiul și greutatea sunt la un nivel superior. Conceput special pentru integrarea în panouri dense de avionică, sisteme de control a dronei și instrumente pentru motorul aeronavei, acest comutator oferă performanțe robuste într-o amprentă minimă. Fabricat cu aceleași standarde de precizie și durabilitate ca și liniile noastre de produse Military Metal Relay și Aviation Microswitch , KAN-A8-6 asigură o funcționare fiabilă în condiții de stres extrem de mediu.
Fiind o componentă cheie a soluțiilor cuprinzătoare de interfață de aviație YM, acest comutator basculant este proiectat să funcționeze perfect cu gama noastră de conectori pentru aviație militară și comutatoare cu butoane pentru aviație , oferind proiectanților de sisteme un element de control versatil și fiabil.
Specificatii tehnice
Caracteristici de performanță electrică
- Consumul de energie bobină: design de putere redusă, funcționând eficient între 0,3 W și 0,43 W.
- Evaluări de încărcare și ciclu de viață de contact:
- Sarcină standard: nominală pentru 1 A la 28 V DC rezistiv, cu o durată de funcționare verificată care depășește 1.000.000 de cicluri.
- Capacitate de semnal de nivel scăzut: Menține fiabilitatea semnalelor sensibile (10-50)μA la (10-50)mV pe tot parcursul ciclului său de viață, permițând utilizarea atât în circuitele de putere, cât și în circuitele de semnal.
- Rezistență de contact: conductivitate excelentă cu rezistență inițială de contact ≤50mΩ. După testarea durabilității complete, rezistența rămâne ≤200mΩ, asigurând căderea minimă de tensiune.
- Viteza de comutare: Acțiune de comutare rapidă și decisivă cu timp de acționare ≤4ms și timp de eliberare ≤4ms pentru control receptiv.
- Rezistenta dielectrica:
- Presiune atmosferică standard: Rezistă la 500 V RMS la 50 Hz.
- Condiții de joasă presiune (altitudine mare): Evaluat pentru 250 V RMS la 50 Hz, asigurând siguranța mediului aviației.
- Rezistență de izolație: Izolație electrică superioară cu >500MΩ inițial și >50MΩ după testarea accelerată a ciclului de viață.
Specificații mecanice și de mediu
- Tip actuator: mecanism de comutare pozitivă cu feedback tactil și indicație clară a poziției.
- Greutate: Construcție ultra-ușoară sub 3 grame, critică pentru aplicații aerospațiale și UAV sensibile la greutate.
- Etanșare ermetică: Etanșare avansată de mediu cu rata maximă de scurgere ≤10⁻³ Pa·cm³/s. Această protecție de calitate a supapei etanșate cu ulei de aviație asigură funcționarea fiabilă în medii contaminate sau cu presiune variabilă.
- Compatibilitate cu semnalul de control: Compatibil cu sistemele de control standard, care operează cu lățimi de impuls de stimulare de la 10 ms la 50 ms.
- Performanța temperaturii: specificații de performanță caracterizate la 25°C, cu funcționare validată în intervale extinse de temperatură militară (de la -55°C la +125°C tipic).
- Rezistență la vibrații și șocuri: Proiectat pentru a rezista la niveluri ridicate de vibrații și șocuri mecanice comune în mediile aviatice și militare.
Caracteristici ale produsului și avantaje competitive
- Design compact al comutatorului: actuatorul de comutare eficient din punct de vedere al spațiului oferă o acțiune pozitivă de comutare în spațiu minim pe panou, ideal pentru comenzile din cabina de pilotaj și telecomenzile UAV.
- Durabilitate de calitate militară: Încorporează principiile de construcție robuste de la fabricarea claxonului electronic militar și a senzorului de presiune militar , asigurând rezistența în condiții extreme de funcționare.
- Feedback tactil pozitiv: mecanismul de comutare proiectat oferă indicații clare, tactile ale poziției, permițând operarea sigură chiar și în medii cu vibrații mari sau când purtați mănuși.
- Etanșare ermetică adevărată: Utilizează tehnologia proprie de etanșare derivată din producția noastră de relee de etanșare metalice , oferind protecție pe termen lung împotriva umidității, prafului, combustibililor și alți contaminanți.
- Performanță cu două roluri: Capabil să gestioneze atât comutarea standard de putere, cât și semnalele sensibile de nivel scăzut, cu o fiabilitate egală, oferind flexibilitate de proiectare în sistemele cu semnal mixt.
- Performanță termică optimizată: Design și materiale selectate pentru a menține funcționarea stabilă pe intervale largi de temperatură întâlnite în aplicațiile aviatice.
- Integrare ușoară: Proiectat pentru montare și conectare simplă pe panou, compatibil cu configurațiile standard ale releului de placă PCB și cablajul pentru supape magnetice de aviație și alte dispozitive de acționare.
- Performanță la vibrații ridicate: mecanismul de comutare de blocare și construcția internă robustă asigură menținerea unei poziții stabile sub vibrații susținute.
Procedura de instalare și integrare a sistemului
- Examinarea cerințelor aplicației: Verificați valorile electrice ale comutatorului (28VDC, 1A rezistiv) și funcționalitatea comutatorului corespund cerințelor circuitului dvs. de control.
- Planificarea integrării panoului: Luați în considerare spațiul de comutare al actuatorului și dimensiunile necesare decupării panoului în designul dumneavoastră mecanic pentru integrarea cabină sau panou de control.
- Montare sigură pe panou: Montați comutatorul în siguranță folosind hardware-ul furnizat. Asigurați etanșarea corespunzătoare dacă este montat pe panou în medii expuse. Evitați strângerea excesivă, care ar putea denatura carcasa comutatorului.
- Conexiune electrică: Pentru cablarea panoului, utilizați sârmă de grosime adecvată și conexiuni de sertizare sau lipire sigure. Pentru montarea directă pe PCB, urmați profilele de lipit recomandate pentru a preveni deteriorarea termică.
- Verificarea funcției comutatorului: acționați manual comutatorul în întreaga sa gamă pentru a verifica acțiunea lină și pozițiile pozitive ale opritorului înainte de a aplica puterea.
- Testare electrică: Efectuați teste de continuitate în ambele poziții de comutare, măsurați rezistența de contact și verificați că rezistența de izolație respectă specificațiile.
- Testarea integrării sistemului: Integrați în sistemul final și efectuați teste funcționale în condiții operaționale simulate, inclusiv vibrații și cicluri de temperatură, dacă este cazul.
Scenarii de aplicație și valoarea afacerii
Domenii de aplicare primare
- Stații de control la sol pentru drone și UAV: selecția modului, controlul sarcinii utile și comutarea puterii sistemului în echipamente portabile și fixe de control la sol.
- Comenzi din cabina de pilotaj a aeronavei: comenzi secundare ale sistemului, selectare a modului de rezervă și comutare a funcțiilor non-critice în panourile aeronavelor militare și comerciale.
- Echipamente de testare și întreținere pentru aviație: interfață de control pentru echipamentele de testare, selectarea modului de întreținere și sistemele de testare pe banc pentru electronica aviației.
- Panouri de control pentru vehicule militare: comenzi ale sistemului de armament, selectare a modului de comunicare și comutare a echipamentelor auxiliare în vehiculele blindate și transport.
- Console de control industrial: selecția modului mașinii, controalele sistemului de siguranță și comutarea modului operațional în echipamente industriale cu cerințe de înaltă fiabilitate.
Valoare pentru inginerii de proiectare și echipele de achiziții
- Economisește spațiu pe panou: Designul compact al comutatorului permite mai multe comenzi în spațiul limitat al panoului, permițând un design mai funcțional sau ergonomic al cockpitului și al panoului de control.
- Reduce greutatea sistemului: greutatea sub 3 grame contribuie la reducerea totală a greutății în sistemele aeropurtate și portabile, îmbunătățind performanța și eficiența.
- Îmbunătățește fiabilitatea interfeței cu utilizatorul: Feedbackul tactil pozitiv și mecanismul de comutare durabil reduc erorile operatorului și asigură o funcționare fiabilă pe termen lung în medii solicitante.
- Scade costul total de proprietate: fiabilitatea ridicată și ciclul de viață extins reduc cerințele de întreținere și costurile de înlocuire pe toată durata de viață a sistemului.
- Simplifica lanțul de aprovizionare: Aprovizionarea de la YM, cu experiență dovedită în fabricarea releelor auto și a releelor industriale de putere , asigură calitate, disponibilitate și suport tehnic constant.
- Accelerează procesele de certificare: construcția de calitate militară și fiabilitatea dovedită în aplicații similare pot sprijini și eficientiza eforturile de certificare a sistemului.
Excelență în producție și control al calității
KAN-A8-6 este produs printr-un proces de fabricație de precizie conceput special pentru comutatoare basculante compacte, de înaltă fiabilitate.
- Fabricare de precizie a componentelor: Componentele mecanismului de comutare și contactele sunt fabricate cu mare precizie folosind tehnici avansate de ștanțare și prelucrare.
- Ansamblu de comutare specializată: mecanismul de comutare este asamblat în condiții controlate, cu aliniere și lubrifiere precise pentru o funcționare lină și consecventă.
- Proces de etanșare ecologică: etanșarea ermetică este aplicată folosind tehnologia rafinată prin producția de supape etanșe cu ulei de aviație , asigurând o protecție fiabilă a mediului.
- Testare cuprinzătoare 100%: Fiecare unitate este supusă testării automate pentru parametrii electrici (rezistența de contact, rezistența de izolație, rezistența dielectrică) și parametrii mecanici (acțiune de comutare, forță de blocare, cursă).
- Validarea vibrațiilor și șocurilor: eșantioanele statistice sunt supuse unor teste de vibrații și șocuri mecanice pentru a valida performanța în mediile aviatice și militare.
- Testarea ciclului de viață extins: Testarea ciclului de viață accelerat validează durabilitatea contactului și fiabilitatea mecanismului de comutare pe durata de viață operațională specificată.
- Certificare finală de calitate: Fiecare comutator primește inspecție finală dimensională, vizuală și funcțională înainte de ambalajul de protecție cu măsuri de protecție ESD corespunzătoare.
Servicii de conformitate și personalizare
Conformitatea cu standardele
KAN-A8-6 este proiectat și fabricat pentru a îndeplini cerințele de performanță și fiabilitate relevante pentru standardele militare (MIL-SPEC), aerospațiale și industriale pentru întrerupătoarele manuale. Sistemul nostru de management al calității asigură trasabilitatea completă și controlul procesului pe parcursul procesului de producție.
Opțiuni de personalizare
YM oferă servicii complete de personalizare pentru seria KAN, valorificând experiența noastră cu soluții personalizate New Energy Relay și PCB Signal Relay :
- Variante ale actuatorului comutator: lungimi, forme, culori sau marcaje personalizate ale comutatorului pentru cerințe specifice de interfață om-mașină.
- Modificări ale evaluării electrice: Ajustări ale valorii nominale de curent sau tensiune pentru cerințe specifice aplicației.
- Configurare terminale: tipuri de terminale personalizate, orientări sau metode de conectare pentru nevoi specifice de montare sau cablare.
- Îmbunătățiri de etanșare: Opțiuni de etanșare specializate pentru condiții de mediu extreme sau expuneri specifice la fluide.
- Opțiuni de indicare a poziției: marcaje de poziție personalizate, iluminare sau alte caracteristici de indicare pentru cerințe operaționale specifice.
- Validare specifică aplicației: Capacitatea de a efectua protocoale de testare personalizate, inclusiv teste specifice de mediu, ciclu de viață sau performanță, conform cerințelor aplicației.
