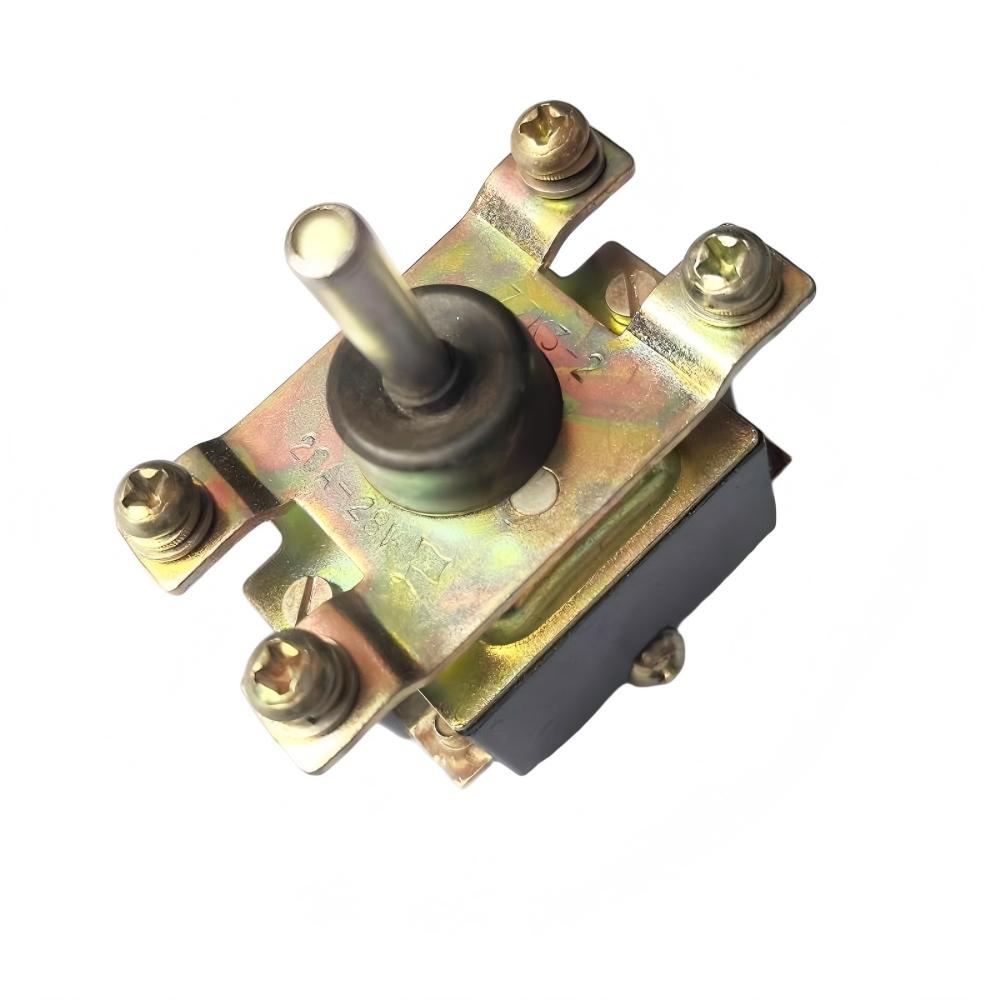

Comutator de aviație ZZK3-2 20A 28V

Prezentare generală a produsului

ZZK3-2 20A 28V este un comutator pentru aviație militară de mare curent, conceput special pentru distribuția energiei și aplicații de control în sistemele de drone, motoarele de aeronave, comenzile trenurilor și electronicele aviației. Evaluat pentru 20A la 28V DC, acest comutator robust oferă o capacitate excepțională de purtare a curentului, menținând în același timp fiabilitatea în medii de operare extreme. Fiind o componentă grea din portofoliul cuprinzător de soluții de aviație YM - care completează produse precum întrerupătoarele hidraulice și releele de putere industriale - ZZK3-2 oferă comutare fiabilă de curent ridicat pentru sistemele de alimentare critice în care siguranța și fiabilitatea sunt primordiale.

Specificatii tehnice

• Număr de model: ZZK3-2
• Curent nominal: 20A continuu la 28V DC
• Tensiune nominală: 28V DC (standard de aviație)
• Tip comutator: Comutator comutator pentru aviație militară cu curent ridicat
• Configurație contact: Contacte de mare rezistență pentru aplicații cu curent ridicat
• Consum de energie bobină: (0,3 - 0,43) wați
• Durată de viață electrică: minim 100.000 de operații de comutare la sarcina nominală
• Rezistență de contact: inițială ≤50mΩ; După testarea durabilității ≤200mΩ
• Viteza de comutare: Timp de acțiune ≤4ms; Timp de eliberare ≤4ms; Lățimea impulsului (10-50) ms
• Rezistenta dielectrica: 500V RMS @ 50Hz (presiune standard); 250 V RMS la 50 Hz (presiune joasă)
• Rezistență de izolație: >500 MΩ inițial; >50 MΩ după testarea mediului
• Management termic: Proiectat pentru disiparea eficientă a căldurii la curent nominal maxim
• Greutate: Optimizat pentru aplicații cu curent ridicat, menținând în același timp constrângerile de greutate ale aviației
• Etanșare ecologică: Rata maximă de scurgere ≤ 1,0 x 10⁻³ Pa·cm³/s (grad ermetic)
• Temperatura de funcționare: Performanță validată pentru condițiile aviației, compatibilă cu monitorizarea senzorului de temperatură a aviației
• Design terminal: terminale rezistente pentru conexiuni sigure de curent ridicat

Caracteristici ale produsului și avantaje competitive

1. Capacitate de curent ridicat: Evaluat pentru funcționare continuă de 20 A la 28 V DC, ceea ce îl face potrivit pentru aplicațiile de comutare a alimentării primare în care comutatoarele standard de aviație sunt inadecvate - completând sistemele de mare putere care utilizează relee de putere industriale .
2. Construcție de calitate militară: contactele de mare rezistență și designul mecanic întărit rezistă la solicitările termice și mecanice ale operațiunilor de comutare cu curent ridicat.
3. Management termic avansat: Proiectat pentru disiparea eficientă a căldurii la curent nominal maxim, prevenind degradarea termică și asigurând fiabilitatea pe termen lung.
4. Etanșare ecologică superioară: Etanșarea ermetică avansată (≤10⁻³ Pa·cm³/s) oferă o protecție completă în timp ce se ocupă de curenți mari, respectând standardele de protecție ale supapelor etanșate cu ulei de aviație în medii solicitante.
5. Design pentru suprimarea arcului: geometria contactului și materialele optimizate pentru a minimiza arcul în timpul comutării cu curent ridicat, prelungind durata de viață a contactului și reducând interferența electromagnetică.
6. Design rezistent la vibrații cu curent ridicat: Proiectat pentru a menține conexiuni fiabile de curent ridicat în condiții de vibrații și șocuri comune în aplicațiile aerospațiale.
7. Conexiuni sigure ale terminalelor: terminale rezistente proiectate pentru conexiuni fiabile de curent ridicat, cu o reținere adecvată a cuplului și rezistență de contact minimă.

Procedura de instalare și cablare pentru aplicații cu curent ridicat

1. Verificarea cerințelor de curent: Confirmați că cerințele actuale de curent se potrivesc cu valoarea nominală a comutatorului (20 A maxim continuu la 28 V CC).
2. Alegerea corectă a cablului: Folosiți un fir de dimensionare adecvată de calitate pentru aviație, capabil să transporte curent continuu de 20 A, cu o reducere adecvată pentru condițiile de mediu.
3. Montare sigură: Montați comutatorul pe un panou rigid folosind feronerie rezistentă furnizată pentru a rezista forțelor mecanice în timpul funcționării.
4. Conexiune la curent ridicat: faceți conexiuni sigure la terminalele de mare rezistență folosind tehnici adecvate de sertizare sau lipire pentru aplicații cu curent ridicat.
5. Considerații privind managementul termic: Asigurați o ventilație adecvată și disiparea căldurii în jurul comutatorului, în special în spații închise sau temperaturi ambientale ridicate.
6. Verificarea etanșării: Asigurați-vă că sigiliile de mediu sunt corect angajate pentru a menține protecția în mediul de operare.
7. Testarea curentului: testați funcționarea comutatorului la curentul nominal pentru a verifica performanța termică corespunzătoare și integritatea contactului înainte de integrarea sistemului cu componente precum întrerupătoarele hidraulice sau supapele magnetice ale aviației .

Scenarii de aplicare

Comutatorul de aviație militară ZZK3-2 20A 28V este proiectat pentru aplicații de comutare cu curent ridicat în sectoarele aerospațiale și industriale:

• Distribuția de energie primară a aeronavei: Comutare principală a puterii pentru sistemele avionice, circuitele de iluminat și unitățile de alimentare auxiliare din aeronavele comerciale și militare.
• Sisteme UAV de mare putere: comutare pentru sisteme de propulsie, sarcini utile de mare putere și sisteme de încărcare în vehicule aeriene mari fără pilot.
• Managementul puterii vehiculelor feroviare: controlul principal al puterii pentru sistemele de tracțiune, unitățile HVAC și puterea auxiliară în aplicațiile trenurilor.
• Controlul puterii echipamentelor militare: comutare de curent ridicat pentru sisteme de comunicații, sisteme de arme și echipamente tactice în aplicații de teren.
• Controlul puterii industriale: comutare primară a puterii pentru mașini, echipamente de procesare și sisteme industriale de mare putere.
• Echipament de alimentare la sol: Comutare pentru unitățile de alimentare de la sol a aeronavei, sistemele de încărcare a bateriilor și echipamentele de întreținere.
• Sisteme de alimentare de urgență: comutare de control pentru sistemele de alimentare de rezervă, iluminatul de urgență și distribuția de energie a sistemului critic.
• Aplicații de testare și măsurare de mare putere: comutare pentru echipamente de testare de mare putere, bănci de sarcină și sisteme de testare a sursei de alimentare.

Propunere de valoare pentru aplicații cu curent ridicat

• Comutare fiabilă la curent ridicat: Oferă o capacitate de comutare fiabilă pentru curenți de până la 20A, umplând golul dintre comutatoarele standard de aviație și contactoarele de mare rezistență.
• Control eficient al puterii în spațiu: Design compact în comparație cu soluțiile alternative de comutare cu curent ridicat, economisind spațiu valoros în aplicațiile aerospațiale.
• Complexitate redusă a sistemului: elimină nevoia de componente suplimentare de creștere a curentului sau de sisteme de relee pentru aplicații cu curent ridicat moderat.
• Siguranță îmbunătățită: Proiectat și testat pentru funcționare în siguranță la curenți nominali, cu management termic adecvat și caracteristici de suprimare a arcului electric.
• Fiabilitate pe termen lung: Proiectat pentru o durată de viață extinsă la curenții nominali, reducând cerințele de întreținere și timpii de nefuncționare a sistemului.
• Soluție rentabilă pentru curent înalt: Oferă capacitate de comutare la curent ridicat la costuri competitive în comparație cu soluțiile de comutare personalizate sau supradimensionate.
• Design standardizat: compatibil cu practicile standard de aviație, oferind în același timp o capacitate de curent îmbunătățită.

Certificari si conformitate

Comutatorul de aviație militară ZZK3-2 20A 28V este proiectat și fabricat pentru a îndeplini sau depăși cerințele de performanță ale standardelor internaționale relevante pentru componentele de comutare cu curent ridicat, inclusiv specificațiile militare pentru echipamentele de distribuție a energiei, cerințele aviației pentru comutarea alimentării primare și standardele industriale pentru aplicații cu curent moderat moderat. Procesele noastre de producție sunt conforme cu sisteme stricte de management al calității care se adresează în mod specific performanței de curent ridicat și managementului termic și oferim documentație tehnică cuprinzătoare, inclusiv date de testare a capacității de transport curent pentru a sprijini eforturile de calificare, certificare și conformare a clienților.

Servicii de personalizare și OEM/ODM

YM oferă opțiuni de personalizare specializate pentru seria de comutatoare de mare curent ZZK3-2:

• Valori nominale de curent personalizate de până la 20 A pentru cerințe specifice aplicației
• Configurații speciale ale terminalelor pentru diferite dimensiuni ale cablurilor și metode de conectare
• Caracteristici îmbunătățite de management termic pentru aplicații cu temperatură ambientală ridicată
• Configurații de comutare personalizate (unipolar, bipolar, multipoziție)
• Caracteristici speciale de suprimare a arcului pentru anumite tipuri de sarcini (inductiv, capacitiv)
• Etanșare personalizată de mediu pentru condiții specifice de funcționare
• Marcaje și identificare speciale pentru aplicații cu curent ridicat
• Testare și validare specifice aplicației pentru performanță la curent ridicat

Experiența noastră demonstrată OEM și ODM în componentele de comutare a puterii, dovedită în liniile noastre de produse Automotive Relay și New Energy Relay , ne asigură că putem dezvolta soluții personalizate de comutatoare de curent ridicat, care se potrivesc exact cerințelor dvs. de putere și specificațiilor aplicației.

Procesul de producție și asigurarea calității pentru componente cu curent ridicat

1. Fabricare de componente de rezistență grea: producție de precizie a contactelor și terminalelor de curent ridicat, folosind materiale optimizate pentru capacitatea de purtare a curentului și performanța termică.
2. Inginerie de management termic: Proiectare și implementare de caracteristici eficiente de disipare a căldurii pentru funcționarea cu curent ridicat.
3. Ansamblu de contacte pentru curent ridicat: Asamblare atentă a contactelor de mare rezistență, cu aliniere și presiune corespunzătoare pentru comutare fiabilă de curent ridicat.
4. Testarea capacității de purtare a curentului: testare cuprinzătoare la curent nominal (20A) pentru a verifica performanța termică și integritatea contactului.
5. Evaluarea performanței arcului: testarea caracteristicilor de suprimare a arcului și a performanței contactelor în timpul tranzițiilor de comutare.
6. Testarea ciclului termic: validarea performanței la cicluri termice repetate pentru a simula condițiile de funcționare din lumea reală.
7. Testare de rezistență la curent ridicat: funcționare extinsă la curent nominal pentru a verifica fiabilitatea pe termen lung și performanța contactului.
8. Asigurarea finală a calității: inspecție cuprinzătoare, inclusiv verificarea dimensională, testarea funcționalității mecanice, validarea performanței la curent ridicat, evaluarea performanței termice și trasabilitatea completă a producției.

Integrare de sistem și componente complementare de mare curent

Comutatorul de aviație militară ZZK3-2 20A 28V este proiectat pentru integrarea în sistemele de distribuție și control a energiei cu curent ridicat. Pentru o funcționalitate îmbunătățită a sistemului în aplicațiile cu curent ridicat, luați în considerare asocierea cu produse complementare YM, cum ar fi suporturile pentru siguranțe din cupru pentru aviație pentru protecția circuitelor, senzori militari de presiune pentru monitorizarea sistemului și relee cu stare solidă pentru comutarea silențioasă a curentului ridicat în sistemele automate. Această abordare cuprinzătoare permite crearea de sisteme de control fiabile, cu curent ridicat pentru aplicații aerospațiale, de apărare și industriale în care fiabilitatea și siguranța distribuției de energie sunt considerații critice.
