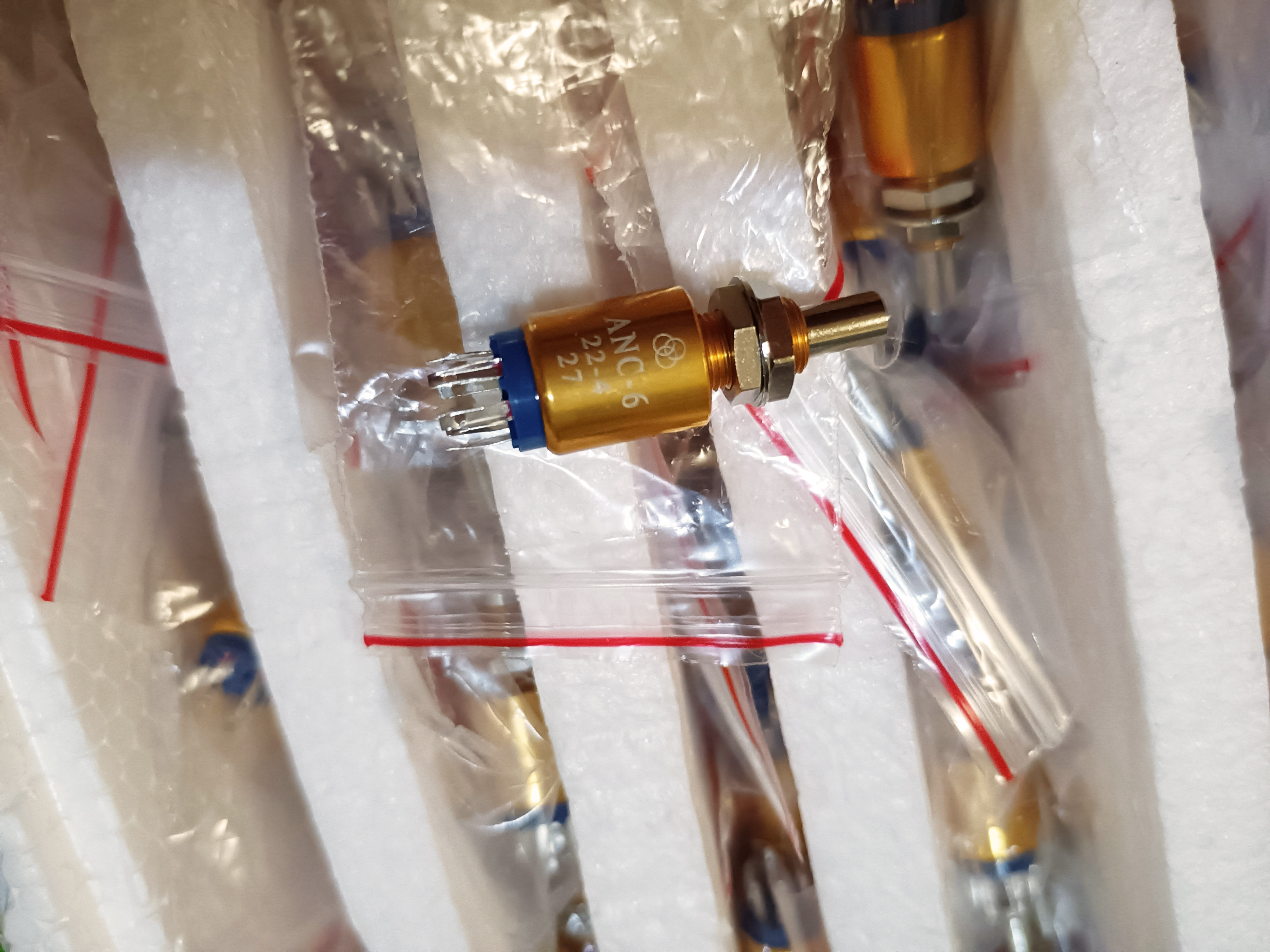

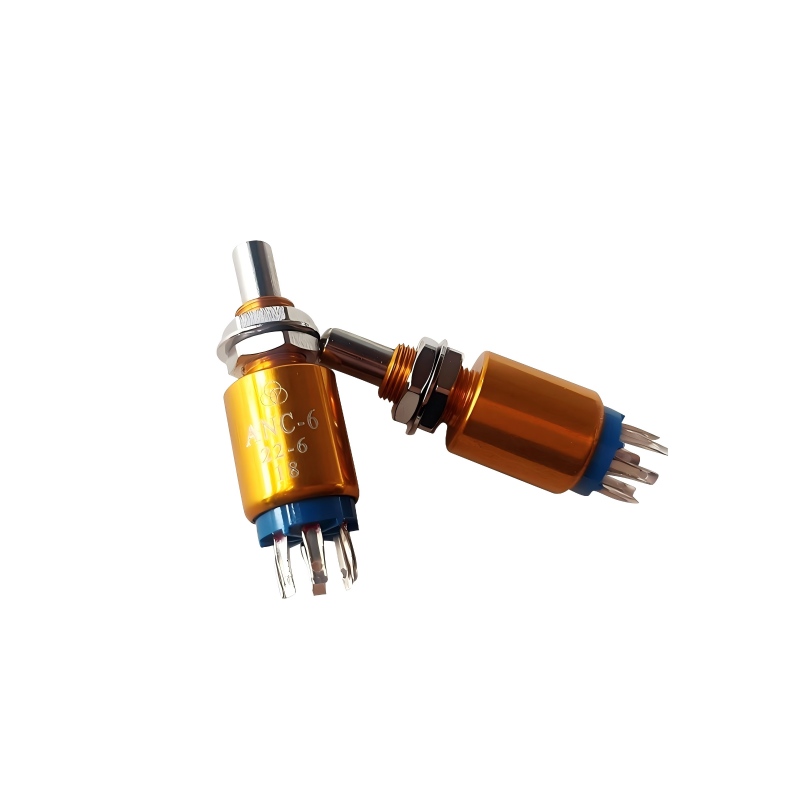

Comutator de aviație militară ANC-6 -
Comutator compact cu 6 poli pentru control multi-circuit
Comutatorul de aviație militară ANC-6 de la YM oferă o capacitate sofisticată de control multi-circuit într-un pachet excepțional de compact. Proiectat ca un comutator cu 6 poli, această componentă oferă o funcționalitate completă de comutare pentru aplicații complexe aerospațiale, de apărare și industriale. Proiectat special pentru integrarea în sisteme de drone cu restricții spațiale, panouri de control al motoarelor aeronavei și instrumente de aviație, ANC-6 combină mai mulți poli de comutare cu fiabilitate de nivel militar. Fabricat cu tehnologii rafinate prin producția noastră de relee metalice militare și microcomutatoare de aviație , acest comutator asigură performanțe de încredere pe toți cei șase poli în medii solicitante.
Fiind un element cheie în soluțiile cuprinzătoare de interfață aviație YM, ANC-6 completează gama noastră extinsă de conectori pentru aviație militară și comutatoare cu butoane pentru aviație , oferind proiectanților de sisteme o soluție de înaltă densitate pentru cerințele complexe de control electric.
Specificatii tehnice
Parametrii de performanță electrică
- Configurație: comutator cu 6 poli care asigură controlul simultan a șase circuite independente
- Consumul de energie al bobinei: Funcționare eficientă între 0,3W și 0,43W
- Evaluări de încărcare de contact:
- Sarcină standard per pol: 1 A la 28 V DC rezistiv, cu durată de funcționare verificată care depășește 1.000.000 de cicluri
- Capacitate de semnal la nivel scăzut: Fiecare pol menține precizia pentru semnale sensibile (10-50) μA la (10-50) mV
- Rezistență de contact: Conductivitate excelentă cu rezistență inițială de contact ≤50mΩ per pol. După testarea durabilității, rezistența rămâne ≤200mΩ pe toți cei șase poli
- Viteza de comutare: acțiune de comutare sincronizată cu timp de acționare ≤4ms și timp de eliberare ≤4ms pentru toți polii
- Rezistenta dielectrica:
- Condiții standard: Rezistă la 500 V RMS la 50 Hz între poli și la masă
- Condiții de joasă presiune: Evaluat pentru 250 V RMS la 50 Hz pentru aplicații de aviație la altitudine mare
- Rezistență de izolație: izolare superioară de la stâlp la pol și de la stâlp la pământ cu >500MΩ inițial și >50MΩ după testarea accelerată
Specificații mecanice și de mediu
- Tip comutator: Comutator basculant multipolar compact cu mecanism de acțiune pozitivă
- Configurația stâlpului: 6 poli de comutare independenți cu amprentă minimă
- Greutate: construcție ușoară sub 3 grame pentru aplicații aerospațiale sensibile la greutate
- Etanșare ermetică: Etanșare avansată de mediu cu rata maximă de scurgere ≤10⁻³ Pa·cm³/s. Această protecție de calitate a supapei etanșate cu ulei de aviație asigură o funcționare fiabilă
- Compatibilitate cu control: Compatibil cu sistemele de control standard, care operează cu lățimi de impuls de stimulare de la 10 ms la 50 ms
- Performanță la temperatură: specificații caracterizate la 25°C cu funcționare validată în intervale extinse de temperatură militară
- Mecanism de comutare: actuator durabil cu o singură comutare care controlează toți cei șase poli simultan
Caracteristici și avantaje competitive
- Design cu 6 poli de înaltă densitate: șase stâlpi de comutație independenți ambalați într-un spațiu minim, oferind funcționalitate maximă în panourile de control compacte
- Funcționare sincronizată cu mai mulți poli: actuatorul cu un singur comutator controlează toți cei șase poli simultan, cu o coordonare precisă a timpului
- Construcție de calitate militară: încorporează principiile de design robuste de la fabricarea claxonului electronic militar și a senzorilor de presiune militare
- Izolarea îmbunătățită a polilor: Izolarea electrică superioară între toți cei șase poli previne interacțiunea circuitului și diafonia
- Etanșare ermetică adevărată: Utilizează tehnologia proprie de etanșare din producția noastră de relee de etanșare metalice pentru protecția completă a mediului
- Actuator cu comutator compact: designul de comutare eficient din punct de vedere al spațiului asigură o acțiune pozitivă de comutare, minimizând în același timp cerințele de spațiu pe panou
- Performanță constantă a stâlpilor: Toți cei șase poli demonstrează caracteristici electrice identice pentru un comportament previzibil al sistemului
- Management termic: Proiectat pentru disiparea eficientă a căldurii în timpul funcționării simultane cu mai mulți poli
- Integrare ușoară a panoului: Proiectat pentru montare simplă în panouri de control dense, compatibil cu interfețele standard de releu pentru plăci PCB
Ghid de instalare și integrare a sistemului
- Revizuirea designului circuitului: verificați că toate cele șase circuite care urmează să fie controlate se potrivesc cu valorile electrice ale comutatorului (28VDC, maxim 1A pe pol)
- Planificarea alocării stâlpilor: documentați în mod clar ce circuit se conectează la fiecare stâlp pentru documentarea și întreținerea corespunzătoare a sistemului
- Evaluarea spațiului panoului: Verificați spațiul adecvat pentru panou și spațiul de comutare pentru designul compact cu 6 poli
- Montare sigură: Montați comutatorul în siguranță folosind hardware-ul corespunzător, asigurând alinierea corectă a tuturor conexiunilor cu șase poli
- Cablare de precizie: Conectați fiecare dintre cele șase circuite la polii lor alocați, menținând gestionarea corectă a cablurilor pentru aranjamentul dens al terminalelor
- Verificarea funcției de comutare: acționați manual comutatorul pentru a verifica funcționarea lină și funcționarea sincronizată a tuturor celor șase poli
- Testare electrică cuprinzătoare: testați fiecare stâlp individual și colectiv pentru comutarea adecvată, rezistența de contact și izolarea de la pol la pol
- Integrarea sistemului: Integrați în sistemul final și efectuați testarea funcțională completă în condiții operaționale
Scenarii de aplicație și valoarea afacerii
Domenii de aplicare primare
- Sisteme de control al dronei: comutare multifuncțională a controlului în controlerele de zbor UAV, gestionarea sarcinii utile și selectarea modului sistemului
- Panouri din cabina de pilotaj a aeronavei: control cu mai multe circuite în panourile de instrumente, consolele deasupra capului și comenzile laterale unde spațiul este limitat
- Echipamente de testare pentru aviație: Comutare multicanal în echipamentele de testare și întreținere pentru electronica aviației
- Comenzi pentru vehicule militare: comutare multifuncțională în panourile de control ale vehiculelor blindate, echipamentele de comunicare și sistemele de arme
- Console de control industriale: control multi-circuit compact în panourile de control al mașinilor, sistemele de control al proceselor și echipamentele de siguranță
Propunere de valoare pentru inginerie și achiziții
- Optimizarea spațiului: capacitatea cu șase poli în design compact permite mai multe funcții în spațiul limitat al panoului
- Reducerea numărului de componente: întrerupătorul unic cu 6 poli înlocuiește șase întrerupătoare cu un singur pol, simplificând designul și reducând complexitatea asamblarii
- Fiabilitate îmbunătățită a sistemului: funcționarea sincronizată și construcția de calitate militară asigură performanță constantă în toate circuitele controlate
- Cablare simplificată: Numărul redus de comutatoare separate simplifică proiectarea și instalarea cablajului
- Eficiență a costurilor: numărul mai mic de componente reduce costurile de achiziție, cerințele de stoc și timpul de asamblare
- Organizare îmbunătățită a panoului: panourile de control curate și organizate, cu mai puține comutatoare individuale, îmbunătățesc designul interfeței cu utilizatorul
- Întreținere simplificată: Înlocuirea unei singure componente în loc de mai multe comutatoare individuale simplifică întreținerea pe teren
Procesul de fabricație și asigurarea calității
ANC-6 este supus unor procese de fabricație specializate pentru a asigura o performanță multipolară fiabilă.
- Fabricarea componentelor multipolare: ansambluri de contact cu șase poli fabricate cu o aliniere de precizie și consecvență
- Ansamblu mecanism sincronizat: mecanism de comutare asamblat pentru a asigura funcționarea simultană a tuturor celor șase poli
- Etanșare ecologică: Etanșare ermetică aplicată folosind tehnologie rafinată prin producția de supape etanșate cu ulei de aviație
- Testare cuprinzătoare cu mai mulți poli: Fiecare unitate este supusă testării tuturor celor șase poli, inclusiv rezistența de contact, rezistența izolației și sincronizarea comutării
- Validarea izolației: Testarea specializată verifică izolarea electrică între toate combinațiile de poli
- Testarea ciclului de viață extins: testarea accelerată de comutare validează durabilitatea tuturor celor șase poli în funcționare simultană
- Certificare finală de calitate: inspecție și testare completă înainte de ambalajul de protecție cu identificarea clară a configurației stâlpilor
Servicii de conformitate și personalizare
Conformitatea cu standardele
ANC-6 este proiectat și fabricat pentru a îndeplini cerințele de performanță pentru aplicații de comutare multipolară aerospațială, militară și industrială. Sistemul nostru de calitate asigură conformitatea cu standardele relevante pentru componentele compacte de control multi-circuit.
Opțiuni de personalizare
YM oferă servicii de personalizare pentru seria ANC, valorificând experiența noastră cu sistemele New Energy Relay și Automotive Relay :
- Variații de configurare a stâlpilor: număr personalizat de stâlpi sau aranjamente pentru nevoi specifice aplicației
- Opțiuni de comutare a acționării: diferite stiluri de comutare, lungimi sau forțe de acționare
- Configurare terminale: tipuri de terminale personalizate, distanță sau metode de conectare
- Modificări ale evaluării electrice: Evaluări personalizate de curent sau tensiune pe pol
- Variații de montare: diferite configurații de montare pe panou sau opțiuni hardware
- Testare specifică aplicației: validare personalizată pentru condiții specifice de operare multipolară sau cerințe de sincronizare
