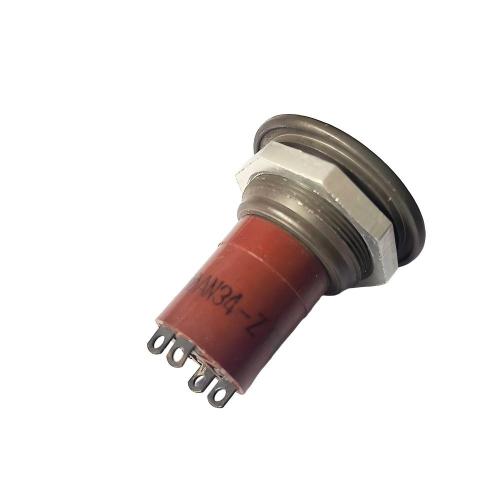

Presostat pentru aviație cu grad militar AN34-Z

Comutator de aviație militară AN34-Z:

Soluție de comutare de înaltă fiabilitate pentru aplicații aerospațiale solicitante

Comutatorul pentru aviație militară AN34-Z este o componentă de comutare ultra-fiabilă proiectată cu precizie, proiectată pentru sisteme critice din drone, motoare de avioane și diverse platforme de aviație. Fabricat pentru a îndeplini specificațiile militare stricte, acest comutator asigură performanțe consistente în medii extreme, făcându-l o componentă esențială pentru comutatoarele de codificare a aviației militare , unitățile de control al motorului și circuitele critice pentru siguranță. Acesta întruchipează standardele de înaltă calitate sinonime cu gama extinsă de relee metalice militare și componente aerospațiale YM.

Avantajele sale principale includ consumul de energie a bobinei excepțional de scăzut, construcția etanșă pentru protecție împotriva contaminanților și un design robust care rezistă la vibrații, șocuri și variații de temperatură comune în aviație și aplicațiile de relee industriale de putere .

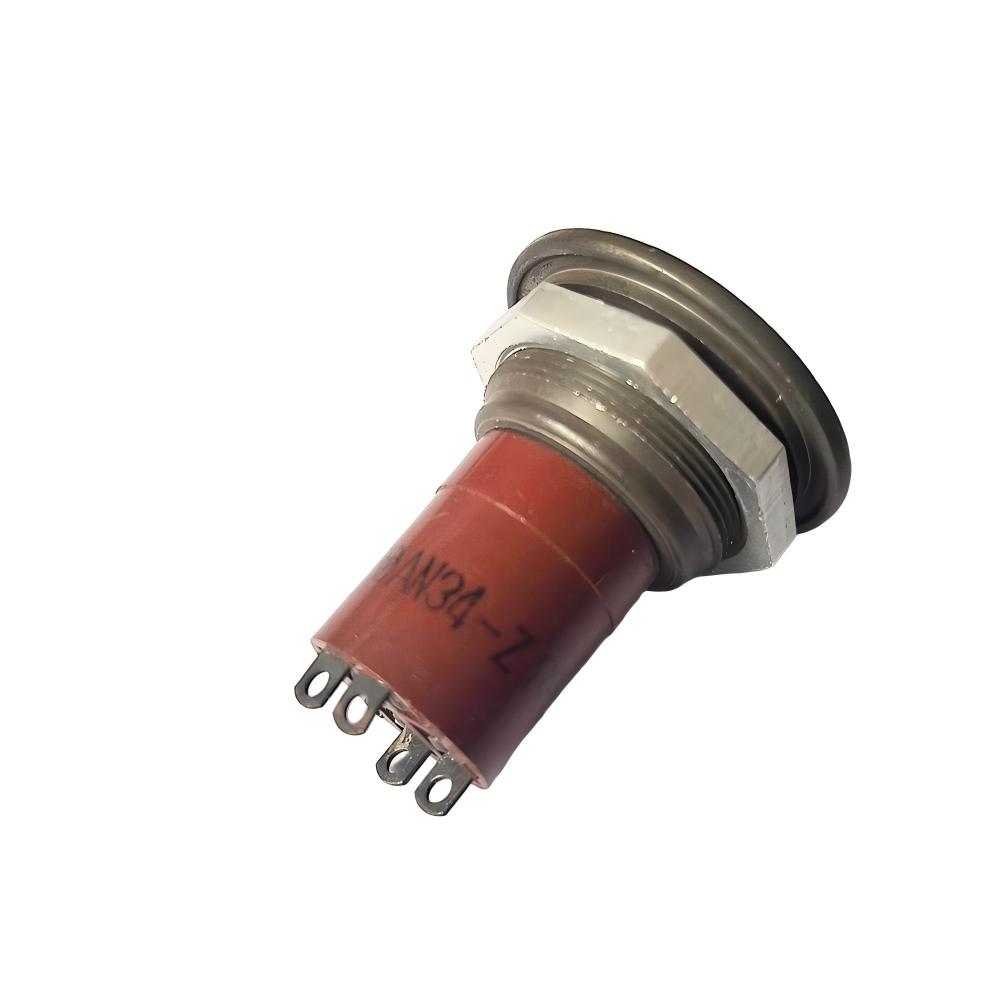

Imagini de produs

Specificatii tehnice

Parametrii electrici

• Consum de energie bobină: (0,3 ~ 0,43)W
• Contact Load & Life:
  • Rezistiv: 1A, 28V DC, 1 x 10^5 cicluri
  • Nivel scăzut: (10~50)μA, (10~50)mV, 1 x 10^5 cicluri
• Rezistenta de contact:
  • Valoarea inițială: ≤ 50mΩ
  • După testul de anduranță: ≤ 200mΩ
• Parametri de timp:
  • Timp de acțiune: ≤ 4 ms
  • Timp de lansare: ≤ 4 ms
  • Lățimea impulsului de stimulare: (10~50) ms

Izolație și mediu

• Rezistenta dielectrica:
  • La presiunea atmosferică normală: 500Vr.ms, 50Hz
  • La presiune joasă: 250 Vr.ms, 50 Hz
• Rezistenta de izolare:
  • La presiunea atmosferică normală: > 500MΩ
  • După testul de viață la nivel înalt: > 50MΩ
• Greutate: < 3g
• Etanșeitate (etanșare): Rata de scurgere ≤ 1 x 10^-3 Pa·cm³/s
• Temperatura de funcționare: Evaluată pentru intervalele standard de temperatură aerospațială. Tensiunea specifică a bobinei (Vdc) este nominală la 25°C.

Caracteristici și avantaje ale produsului

• Fiabilitate ultra-înaltă: Proiectat pentru peste 100.000 de cicluri de operare, asigurând o durată lungă de viață în sistemele de zbor critice, completând durabilitatea releelor ​​auto și a releelor ​​de semnal PCB .
• Consum redus de energie: consumul bobinei de până la 0,3 W minimizează generarea de căldură și consumul de energie a sistemului, ideal pentru aplicațiile UAV/drone sensibile la baterie.
• Etanșare de calitate militară: Etanșarea ermetică protejează componentele interne de umiditate, praf și agenți corozivi, respectând aceleași standarde riguroase ca și supapele noastre etanșate cu ulei de aviație .
• Comutare rapidă: timpii de acțiune și de eliberare sub 4 ms permit un răspuns rapid al sistemului pentru circuitele de control și siguranță.
• Performanță excelentă de contact: rezistența de contact scăzută și stabilă asigură căderea minimă de tensiune și transmisie fiabilă a semnalului/puterii.
• Ușor și compact: Cântărind mai puțin de 3 grame, contribuie la reducerea totală a greutății sistemelor de aeronave.
• Construcție robustă: Construit pentru a rezista la vibrații și șocuri mari, un semn distinctiv al seriei de componente electronice militare YM.

Instrucțiuni de utilizare și integrare

Pentru performanță și siguranță optime atunci când integrați AN34-Z în sistemul dvs. de aviație, urmați acești pași cheie:

1. Verificarea compatibilității sistemului: Verificați dacă parametrii de tensiune și curent ai circuitului dvs. de control se potrivesc cu specificațiile bobinei comutatorului și cu sarcinile nominale ale contactului.
2. Instalare: Montați întrerupătorul în siguranță folosind punctele desemnate pentru a minimiza stresul asupra carcasei. Asigurați-vă distanța adecvată de sursele de căldură ridicate.
3. Cablaj: Utilizați cablaj de calibrul corespunzător. Pentru comutarea semnalului de nivel scăzut (gama μA/mV), utilizați cabluri ecranate pentru a preveni interferențele de zgomot, similar celor mai bune practici pentru senzorii de presiune pentru aviație .
4. Verificarea integrității etanșării: După instalarea într-un panou sau carcasă, verificați etanșarea generală a sistemului de mediu dacă este expus la condiții extreme.
5. Testare funcțională: înainte de închiderea finală a sistemului, efectuați teste în circuit pentru a confirma acțiunea de comutare, sincronizarea și integritatea contactului în condițiile de sarcină așteptate.

Scenarii de aplicare

AN34-Z este proiectat pentru precizie și fiabilitate în cele mai solicitante aplicații:

• Vehicule aeriene fără pilot (UAV/drone): controlul pornirii/opririi motorului, activarea sarcinii utile și comutarea modului de zbor.
• Managementul motorului aeronavei: controlul sistemului de alimentare cu combustibil, comutarea circuitului de aprindere și controlul buclei senzorului în unitățile motorului.
• Sisteme de aviație: utilizate în echipamentele de navigație, controlul puterii dispozitivelor de comunicație și ca componentă în ansamblurile de comutatoare basculante ale aviației sau panourile personalizate de comutatoare cu bandă de aviație militară .
• Suport la sol și echipamente de testare: comutare fiabilă a instrumentelor de diagnosticare a aviației și a bancurilor de testare de întreținere.
• Alte domenii de înaltă fiabilitate: potrivite pentru aplicații care necesită performanțe comparabile cu releele cu stare solidă de ultimă generație în anumite circuite de semnal de putere redusă sau în cadrul sistemelor de siguranță alături de întrerupătoarele hidraulice .

Valoare pentru echipele de achiziții: Integrarea AN34-Z reduce costurile de întreținere pe termen lung, crește timpul de funcționare a sistemului prin fiabilitate dovedită și simplifică gestionarea lanțului de aprovizionare prin aprovizionarea de la un producător de încredere a unui portofoliu larg, inclusiv relee energetice noi și componente specifice aviației.

Certificari si conformitate

AN34-Z este produs în unități care aderă la standarde stricte de producție aerospațială. Deși certificările specifice pentru această componentă sunt adaptate cerințelor clientului, proiectarea și testarea acesteia se aliniază cu principiile de bază:

• Standarde de performanță MIL-SPEC pentru fiabilitate și rezistență la mediu.
• Protocoale standard din industrie pentru controlul calității componentelor aviației.
• Conformitate RoHS la cerere.

Lucrăm îndeaproape cu clienții pentru a ne asigura că componentele îndeplinesc nevoile specifice de calificare ale proiectelor și platformelor lor de integrare.

Opțiuni de personalizare

Înțelegând că soluțiile standard s-ar putea să nu se potrivească fiecărui proiect unic de aviație sau apărare, YM oferă modificări personalizate pentru platforma AN34-Z:

• Stiluri de terminare: lungimi personalizate ale cablurilor, tipuri de conectori (compatibile cu conectorii de aviație militară ) sau configurații de pin de lipit.
• Tensiuni bobine: Optimizare specifică a tensiunii DC pentru arhitectura sistemului dumneavoastră.
• Marcare și etichetare: număr de piesă, cod de dată sau etichetare specifică clientului.
• Testare și verificare: teste suplimentare de acceptare a lotului, proceduri de ardere sau raportare a datelor, după cum este necesar.

Contactați echipa noastră de ingineri pentru a discuta nevoile dvs. specifice de personalizare.

Proces de producție și asigurare a calității

Fiecare comutator AN34-Z este supus unui ciclu riguros de fabricație și inspecție pentru a garanta performanța:

1. Fabricare de precizie: Asamblare automată de contacte, bobine și arcuri într-un mediu controlat.
2. Etanșare ermetică: Proces critic de etanșare efectuat cu testare de scurgere pentru a asigura integritatea.
3. Testare electrică: testare unitară 100% pentru rezistența de contact, timpul de funcționare/eliberare, parametrii bobinei și rezistența dielectrică.
4. Eșantionare de mediu: prelevare de probe în serie pentru testarea ciclului de viață, rezistența la vibrații și la șocuri conform specificațiilor convenite.
5. Audit final și ambalare: inspecție vizuală și ambalaj securizat, în condiții de siguranță ESD pentru expediere.

Acest proces reflectă standardele înalte aplicate pentru toate produsele YM, de la relee polarizate până la electrovalvele complexe de aer rece pentru aviație .

Întrebări frecvente (FAQ)

Î1: Care este avantajul principal al AN34-Z față de un comutator de calitate comercială?

A1: AN34-Z este construit pentru fiabilitate și longevitate extreme în condiții de vibrații, fluctuații de temperatură și modificări ale presiunii atmosferice comune în aviație. Construcția sa sigilată și specificațiile componentelor de calitate militară depășesc cu mult evaluările tipice ale comutatorului comercial.

Î2: Acest comutator poate fi folosit atât pentru comutarea alimentării, cât și pentru circuitele de semnal de nivel scăzut?

A2: Da. Specificațiile sale definesc în mod clar performanța atât pentru sarcinile rezistive (1A, 28V DC), cât și pentru semnalele de nivel foarte scăzut (gama μA/mV), făcându-l versatil pentru diferite tipuri de circuite dintr-un sistem.

Î3: Cum beneficiază etanșarea (rata de scurgere) aplicației mele?

A3: Sigiliul ermetic previne coroziunea internă și contaminarea prin contact de la umiditate, vapori de combustibil sau alți contaminanți din aer. Acest lucru este crucial pentru menținerea performanței electrice pe termen lung și în medii dure, similar cerințelor pentru supapele de oxigen pentru aviație .

Î4: Specificarea greutății este critică?

A4: În designul aerospațial și al dronei, fiecare gram contează. La sub 3 grame, AN34-Z contribuie la obiectivele generale de reducere a greutății fără a compromite funcționalitatea.

Î5: Oferiți asistență tehnică pentru integrarea acestei componente?

A5: Absolut. Echipa noastră tehnică poate furniza fișe de date, note de aplicare și consultanță pentru a vă sprijini procesul de proiectare, la fel cum facem pentru releele noastre de placă PCB și alte componente.
