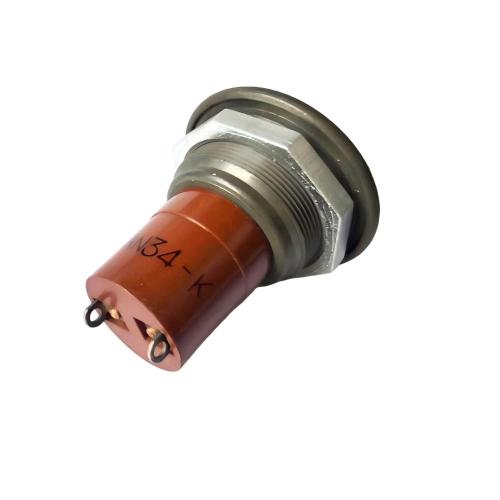

Buton de apăsare pentru avioane de mare putere AN34-K

Comutator de aviație militară AN34-K:

Comutare de înaltă performanță pentru sisteme aerospațiale și de drone

Comutatorul de aviație militară AN34-K este un comutator electromagnetic proiectat cu precizie, conceput pentru aplicații critice în drone, motoare de aeronave și sisteme de aviație de înaltă fiabilitate. Ca parte a gamei specializate de relee metalice militare și componente de aviație YM, oferă performanțe excepționale în condiții extreme. Construit la standarde stricte de calitate, acest comutator asigură o funcționare fiabilă în medii în care defecțiunea nu este o opțiune, făcându-l alegerea ideală pentru integrarea în sisteme sofisticate de comutatoare de codare a aviației militare și unități de control al motorului.

Designul său de bază se concentrează pe consum redus de energie, timpi de răspuns rapid și etanșare robustă - caracteristici care se aliniază cu cerințele exigente ale ingineriei aerospațiale moderne și care sunt complementare gamei noastre de senzori de presiune pentru aviație și întreruptoare hidraulice .

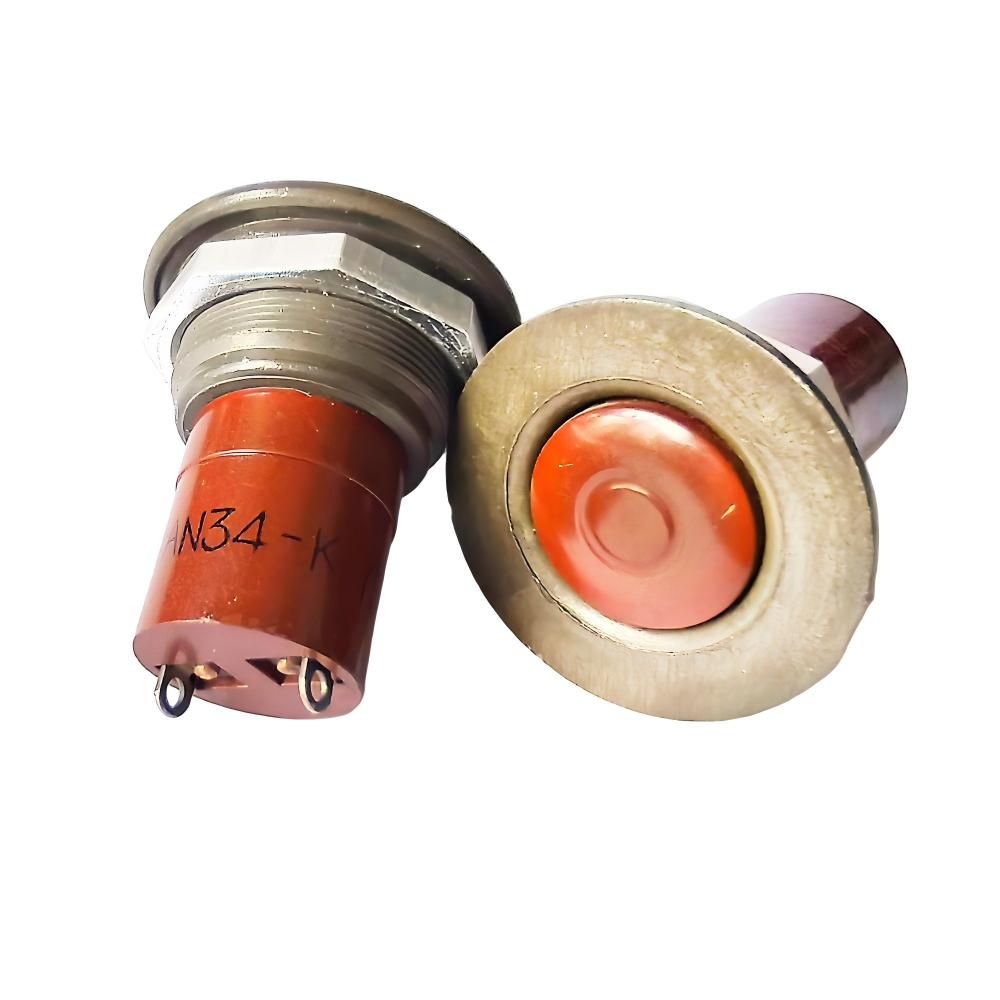

Imagini de produs

Specificatii tehnice

Caracteristici electrice

• Consumul de energie al bobinei: (0,3 ~ 0,43)W – Optimizat pentru sisteme cu consum redus de energie.
• Sarcina de contact și durata de viață mecanică:
  • Sarcină rezistivă: 1 A la 28 V CC pentru 100.000 de cicluri.
  • Încărcare de semnal de nivel scăzut: (10~50)μA, (10~50)mV pentru 100.000 de cicluri (ideal pentru circuitele senzorilor).
• Rezistenta de contact:
  • Inițial: ≤ 50mΩ
  • Test după viață: ≤ 200mΩ
• Parametri de sincronizare:
  • Timp de acțiune: ≤ 4 ms
  • Timp de eliberare: ≤ 4 ms
  • Lățimea impulsului de stimulare: (10~50) ms

Izolare și proprietăți fizice

• Rezistenta dielectrica (tensiune de rezistenta):
  • La presiunea atmosferică normală: 500V RMS, 50Hz
  • La presiune joasă: 250 V RMS, 50 Hz (condiții simulate de mare altitudine)
• Rezistenta de izolare:
  • Inițial: > 500 MΩ
  • După testul de viață la nivel înalt: > 50 MΩ
• Greutate: < 3 grame – Esențial pentru modelele aerospațiale și drone sensibile la greutate.
• Etanșare (ermeticitate): Rata de scurgere ≤ 1 x 10⁻³ Pa·cm³/s. Protejează împotriva umezelii, prafului și agenților corozivi.
• Referință pentru temperatura de funcționare: Specificațiile de tensiune a bobinei sunt menționate la 25°C (77°F).

Caracteristici și avantaje ale produsului

• Durată de viață extinsă: Evaluat pentru peste 100.000 de cicluri la sarcină maximă, asigurând longevitatea și reducând costul total de proprietate în sistemele critice, un standard pe care îl respectăm în releele auto și releele industriale de putere .
• Design de contact cu dublu scop: Proiectat pentru a gestiona atât comutarea standard de alimentare (1A/28VDC) cât și semnalele sensibile de nivel scăzut (gama μA/mV), oferind flexibilitate de proiectare.
• Tehnologie superioară de etanșare: etanșarea ermetică asigură performanțe fiabile în medii dure, potrivindu-se cu durabilitatea necesară pentru supapele etanșate cu ulei de aviație și alte componente etanșate.
• Viteza de comutare rapidă: timpul de răspuns sub 4 ms îmbunătățește performanța sistemului în buclele de control cu ​​ritm rapid.
• Fiabilitate ridicată sub presiune: Menține rezistența dielectrică chiar și la presiuni atmosferice scăzute, un aspect cheie pentru operațiunile de aeronave la altitudine mare și UAV.
• Compact și ușor: Greutatea și amprenta sa minime permit utilizarea eficientă a spațiului în compartimentele avionice dens împachetate sau fuselaje de drone.
• Construcție robustă: Construită pentru a rezista la vibrații și șocuri, reflectând expertiza YM în fabricarea componentelor electronice militare .

Procedura de integrare recomandată

Pentru a asigura performanța și fiabilitatea optime ale AN34-K în aplicația dvs., urmați acești pași de integrare:

1. Verificarea specificațiilor: Confirmați că tensiunea de control a sistemului dumneavoastră se potrivește cu specificațiile bobinei, iar curentul/tensiunea de sarcină se încadrează în capacitatea nominală a comutatorului.
2. Montare mecanică: Asigurați comutatorul folosind caracteristicile de montare furnizate. Evitați să exercitați o presiune excesivă asupra știfturilor sau carcasei. Asigurați-vă distanță adecvată față de sursele de căldură sau alte supape magnetice ale aviației sau dispozitive de acționare care pot induce vibrații.
3. Conexiune electrică: Folosiți cabluri de calibre adecvate. Pentru aplicațiile de semnal de nivel scăzut, implementați practici de reducere a zgomotului, cum ar fi cablarea ecranată, similar cu instalațiile pentru senzori de temperatură pentru aviație .
4. Verificarea etanșării sistemului: Dacă comutatorul face parte dintr-o carcasă etanșă mai mare, verificați integritatea sigiliilor de mediu ale întregului sistem după instalare.
5. Testare pre-operațională: Efectuați teste funcționale in situ pentru a verifica acțiunea de comutare, a măsura rezistența de contact și a confirma parametrii de sincronizare înainte de punerea finală în funcțiune a sistemului.

Scenarii de aplicare

AN34-K este proiectat pentru schimbarea misiunii critice pe diverse platforme aerospațiale și de apărare:

• Sisteme aeriene fără pilot (UAS/drone): managementul motorului, articularea sarcinii utile (de exemplu, cardanele camerei), comutarea sistemului de comunicații și funcțiile de oprire de siguranță.
• Aeronave cu echipaj și fără pilot: controlul pompei de combustibil, circuitele sistemului de aprindere, controlul unității de alimentare auxiliare (APU) și integrarea în panourile personalizate de comutator basculant al aviației sau comutator cu buton pentru aviație .
• Avionica și instrumentație: distribuția energiei pentru echipamentele de navigație/comunicații, selectarea modului în sistemele radar și comutarea punctului de testare.
• Ground Support Equipment (GSE): Comutare fiabilă în standuri de testare a motoarelor, simulatoare de aeronave și instrumente de diagnosticare a întreținerii.
• Sectoare de înaltă fiabilitate înrudite: Potrivit pentru aplicații în care performanța este paralelă cu cea a releelor ​​cu stare solidă specifice în circuite de putere redusă sau în cadrul sistemelor de siguranță redundante adesea asociate cu componente precum suporturile de siguranțe din cupru pentru aviație .

Propunere de valoare pentru achiziții: Aprovizionarea AN34-K de la YM, un producător cu experiență profundă în relee de semnal PCB și componente militare, atenuează riscul lanțului de aprovizionare, asigură o calitate constantă și oferă acces la suport de inginerie pentru integrări complexe, sporind în cele din urmă fiabilitatea sistemului și reducând costurile ciclului de viață.

Certificari si conformitate

AN34-K este produs în facilități dedicate excelenței în producție aerospațială. În timp ce marcajele finale de certificare pot fi adaptate nevoilor programului, componenta este proiectată și testată pentru a se conforma standardelor riguroase de performanță găsite în:

• Specificații MIL-STD relevante pentru stresul mediului (vibrații, șoc, temperatură).
• Standarde acceptate de industrie pentru testarea fiabilității componentelor electromecanice din industria aerospațială.
• Conformitatea RoHS este disponibilă ca standard sau la cerere.

Echipa noastră de ingineri poate sprijini documentația necesară de testare a calificării pentru cerințele specifice ale proiectului dumneavoastră.

Opțiuni de personalizare

YM recunoaște că soluțiile standard pot necesita adaptare. Oferim personalizare flexibilă pentru platforma AN34-K pentru a satisface cerințele unice ale aplicațiilor:

• Adaptare electrică: Tensiuni specifice de bobină (Vdc) în afara ofertelor standard.
• Terminare și conectare: lungimi personalizate de cabluri, tipuri de fire sau integrare cu conectori sau prize specifice aviației militare .
• Modificări mecanice: design sau orientare alternativă a suportului de montare.
• Testare și verificare: testare suplimentară la nivel de lot, cicluri de ardere sau furnizarea de rapoarte de date de testare.
• Marcare și trasabilitate: numerotarea pieselor personalizate, codurile de dată sau siglele clientului pentru o trasabilitate completă.

Proces de producție și asigurare a calității

Fiecare comutator AN34-K este fabricat printr-un proces controlat care asigură o calitate înaltă repetabilă:

1. Aprovizionarea și inspecția componentelor: Materialele și subcomponentele de calitate superioară sunt achiziționate și inspectate pentru a îndeplini toleranțele aerospațiale.
2. Asamblare de precizie: Asamblare automată și manuală într-un mediu curat și controlat pentru a asigura consistența.
3. Etanșare ermetică și test de scurgere: Procesul de etanșare este urmat de testarea obligatorie a scurgerilor pentru a valida rata de scurgere specificată.
4. Testare electrică 100%: Fiecare unitate este supusă testelor pentru timpul de funcționare/eliberare, rezistența bobinei, rezistența de contact, tensiunea de tragere/deconectare și rezistența dielectrică.
5. Audit de calitate și ambalare: inspecție vizuală finală și ambalare sigură, antistatică pentru a preveni deteriorarea în timpul transportului. Această abordare riguroasă este standard în producția noastră, fie pentru AN34-K, fie pentru releele complexe de energie nouă .

Întrebări frecvente (FAQ)

Î1: Cum diferă AN34-K de un releu comercial standard?

A1: AN34-K este construit conform așteptărilor de nivel militar pentru mediu (vibrații, temperatură, presiune), longevitate (100k cicluri) și fiabilitate. Etanșarea sa ermetică și reducerea performanței pentru medii cu presiune scăzută sunt diferențieri tipice care nu se găsesc în piesele comerciale.

Î2: Care este semnificația semnalului de nivel scăzut (μA/mV)?

A2: Această evaluare indică că comutatorul poate produce și întrerupe în mod fiabil semnale foarte slabe fără a introduce zgomot semnificativ de contact sau variație de rezistență. Acest lucru este esențial pentru comutarea ieșirilor senzorilor sau a căilor de semnal în avionică fără degradare, similar cerințelor din aplicațiile de releu de placă PCB de precizie.

Î3: Poate AN34-K să funcționeze în medii cu vibrații mari?

A3: Da. Designul său încorporează caracteristici pentru a rezista vibrațiilor de contact induse de vibrații sau defecțiunilor mecanice, făcându-l potrivit pentru montarea pe motoare, actuatoare sau în platforme mobile precum dronele.

Î4: Greutatea „<3g” este o valoare tipică sau maximă?

A4: Aceasta reprezintă o specificație de greutate maximă. Greutatea reală este de obicei puțin mai mică, contribuind direct la obiectivele de reducere a greutății esențiale în proiectarea aerospațială.

Î5: Suportați comenzi în cantități mici pentru prototipare?

A5: Da. Încurajăm și sprijinim fazele de prototipare. Vă putem oferi mostre de evaluare și comenzi de loturi mici pentru a vă facilita procesul de validare și testare a designului.
