Presostat pentru aviație cu grad militar AN24-Z 4Pins

Comutator de aviație militară AN24-Z:

Comutator SPDT 4P de înaltă fiabilitate pentru sisteme de control aerospațial

Comutatorul pentru aviație militară AN24-Z este un dispozitiv de comutare cu 4 poli cu un singur pol dublă (SPDT) proiectat pentru aplicații critice de control în drone, motoare de aeronave și sisteme de aviație. Fiind o componentă cheie în portofoliul YM de relee metalice militare și soluții aerospațiale, acest comutator oferă o fiabilitate fără compromis în cele mai solicitante medii. Designul său multipolar oferă capacități îmbunătățite de control al circuitului, făcându-l ideal pentru matrice de comutare complexe în sistemele de comutatoare de codare a aviației militare și circuite de siguranță redundante.

Proiectat cu aceleași standarde riguroase ca supapele și întreruptoarele hidraulice cu ulei de aviație, AN24-Z combină consumul redus de energie, etanșarea ermetică și durabilitatea de grad militar pentru a asigura performanță constantă acolo unde defecțiunea nu este o opțiune.

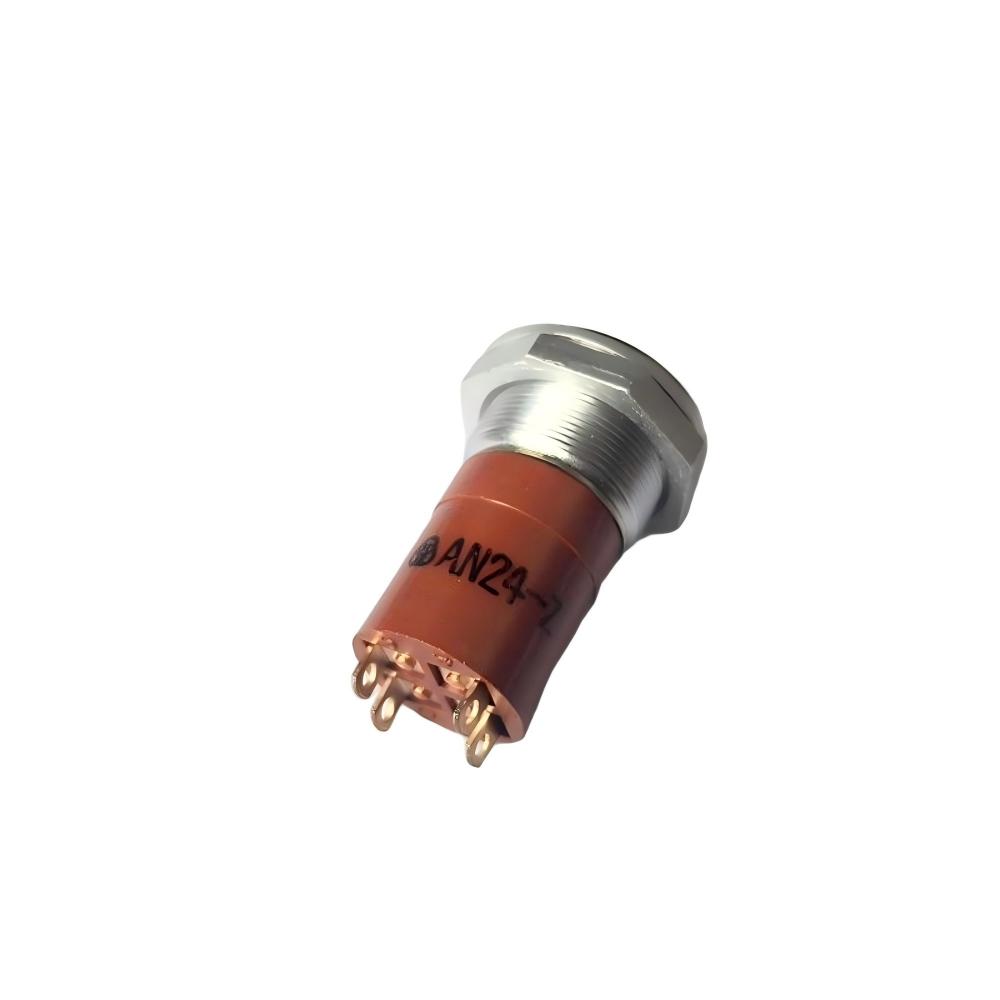

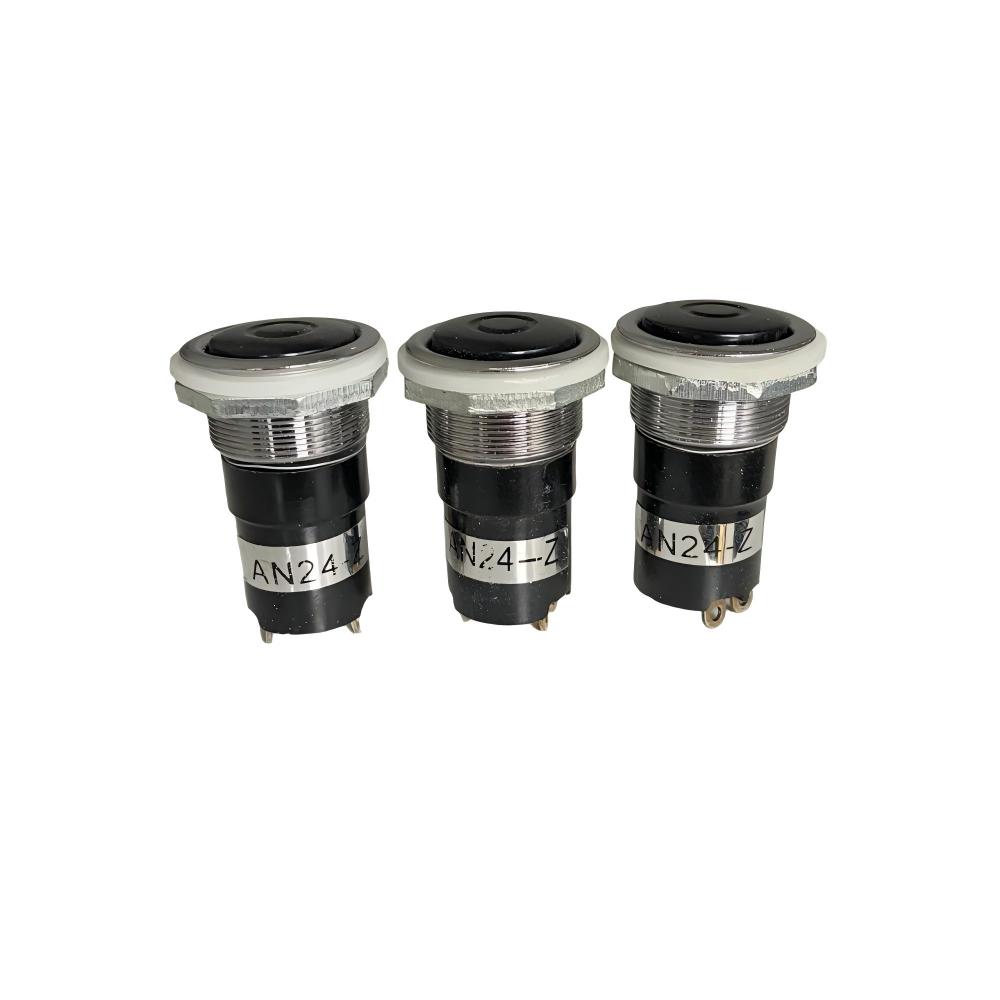

Imagini de produs

Specificatii tehnice

Parametrii electrici

• Configurație comutator: SPDT (Single Pole Double Throw), Design cu 4 poli
• Consumul de energie al bobinei: (0,3 ~ 0,43)W – Funcționare eficientă din punct de vedere energetic
• Sarcina de contact și durata de funcționare:
  • Sarcină rezistivă: 1 A la 28 V CC pentru minim 100.000 de cicluri
  • Semnal de nivel scăzut: (10~50)μA, (10~50)mV pentru 100.000 de cicluri
• Rezistenta de contact:
  • Valoarea inițială: ≤ 50mΩ per contact
  • După testarea de rezistență: ≤ 200mΩ per contact
• Viteza de comutare:
  • Timp de acțiune: ≤ 4 ms
  • Timp de eliberare: ≤ 4 ms
  • Lățimea impulsului de stimulare: (10~50) ms

Izolare și proprietăți fizice

• Rezistenta dielectrica:
  • Condiții atmosferice normale: 500 V RMS, 50 Hz
  • Condiții de joasă presiune/înaltă altitudine: 250 V RMS, 50 Hz
• Rezistenta de izolare:
  • Inițial: > 500 MΩ
  • După testul de viață la nivel înalt: > 50 MΩ
• Greutate: < 3 grame – Ultra-ușoară pentru aplicații aerospațiale
• Etanșare ermetică: Rata de scurgere ≤ 1 × 10⁻³ Pa·cm³/s – Asigură protecție împotriva umezelii și a contaminanților
• Referință de temperatură: specificații electrice referite la 25°C (77°F)

Caracteristici și avantaje ale produsului

• Design SPDT multipolar: Patru circuite SPDT independente într-un pachet compact, oferind avantaje de economisire a spațiului și cablare simplificată pentru sistemele de control complexe, completând gama noastră de relee de placă PCB .
• Fiabilitate sporită: Evaluat pentru peste 100.000 de cicluri operaționale la sarcină maximă, oferind fiabilitate pe termen lung care reduce frecvența întreținerii și costul total de proprietate.
• Capacitate de contact cu dublu scop: se ocupă atât de comutarea standard de alimentare (1A/28VDC) cât și de semnale sensibile de nivel scăzut fără degradare, ideal pentru sistemele aviatice cu semnal mixt.
• Etanșare de calitate militară: Etanșarea ermetică protejează împotriva factorilor de mediu, respectând standardele de durabilitate ale electrovalvelor noastre de aer rece pentru aviație și ale altor componente aerospațiale sigilate.
• Timp de răspuns rapid: viteza de comutare sub 4 ms asigură un răspuns rapid al sistemului, critic pentru aplicațiile de control al zborului și de siguranță.
• Performanță la altitudine mare: Menține rezistența dielectrică specificată chiar și la presiune atmosferică redusă, esențială pentru operațiunile aeronavelor la altitudine mare și UAV.
• Greutate optimizată: sub 3 grame, contribuie semnificativ la obiectivele de reducere a greutății în designul aerospațial modern.
• Construcție rezistentă la vibrații: proiectată pentru a rezista profilurilor de vibrații dure comune în motoarele de avioane și sistemele de propulsie a dronelor.

Ghid de integrare a sistemului

Pentru performanțe optime atunci când integrați AN24-Z în sistemul dumneavoastră de control al aviației, urmați acești pași recomandați:

1. Evaluarea compatibilității sistemului: Verificați dacă tensiunea de control corespunde specificațiilor bobinei și că sarcina combinată a tuturor celor patru poli nu depășește limitele de reducere termică.
2. Instalare mecanică: Montați în siguranță utilizând caracteristicile de montare furnizate. Asigurați-vă distanța adecvată față de componentele care generează căldură și luați în considerare amortizarea vibrațiilor, dacă este necesar.
3. Planificarea conexiunii electrice: planificați cablajul luând în considerare configurația cu 4 poli. Pentru aplicații cu semnal de nivel scăzut (μA/mV), implementați tehnici de suprimare a zgomotului similare cu cele utilizate cu senzorii de temperatură pentru aviație .
4. Verificarea etanșării: Dacă este instalat într-o carcasă presurizată sau etanșată ecologic, verificați integritatea etanșărilor întregului sistem după instalare.
5. Testare cuprinzătoare: Înainte de integrarea finală a sistemului, testați fiecare pol independent pentru rezistența de contact, timpul de comutare și rezistența de izolație pentru a vă asigura că toate circuitele respectă specificațiile.
6. Validarea sistemului: Efectuați teste de sistem integrat în condiții operaționale simulate pentru a valida performanța în contextul real al aplicației.

Scenarii de aplicare

Designul SPDT multipolar al AN24-Z îl face excepțional de versatil pentru aplicații complexe de control aerospațial:

• Sisteme de control al motoarelor de aeronave: controlul supapei de combustibil cu mai multe canale, secvențierea aprinderii și comutarea matricei de senzori la motoarele cu turbină și piston.
• Controlul zborului dronei/UAV: control multimotor, management al sarcinii utile (cameră, senzori, mecanisme de livrare) și circuite de selecție a modului de zbor.
• Matrice de comutare pentru aviație: rutarea semnalului în sistemele de comunicații, selectarea modului echipamentului de navigație și comutarea redundanței în sistemele critice pentru siguranță.
• Echipamente de asistență la sol și de testare: selecția punctelor de testare multicanal în sistemele de diagnosticare a aeronavelor și standurile de testare a motoarelor.
• Integrarea sistemelor militare: circuite de armare a sistemelor de arme, controlul desfășurării contramăsurilor și integrare cu ansamblurile comutatoare de bandă ale aviației militare .
• Aplicații conexe de înaltă fiabilitate: Potrivit pentru sistemele de control complexe în care în mod tradițional ar fi utilizate mai multe relee de semnal PCB , oferind economie de spațiu și greutate.

Propunere de valoare pentru echipele de achiziții: AN24-Z consolidează mai multe funcții de comutare într-o singură componentă fiabilă, reducând numărul de piese, simplificând gestionarea stocurilor și scăzând punctele potențiale de defecțiune. Aprovizionarea de la YM oferă acces la un producător cu experiență în Relee de energie noi , Relee pentru automobile și componente aerospațiale specializate, asigurând o calitate constantă și suport tehnic.

Certificari si conformitate

AN24-Z este fabricat în facilități care aderă la sisteme de management al calității aerospațiale. În timp ce marcajele de certificare specifice pot fi aplicate în funcție de cerințele clientului, componenta este proiectată și testată pentru a îndeplini sau depăși criteriile de performanță aliniate cu:

• Specificații MIL-STD relevante pentru stresul mediului, vibrații și rezistență la șocuri
• Standarde industriale pentru fiabilitatea și performanța comutatoarelor electromecanice în aplicații aerospațiale
• Conformitatea RoHS este disponibilă ca standard sau la cerere specifică

Documentația noastră de calitate sprijină procesele de calificare a clienților și putem furniza rapoartele de testare și certificatele necesare pentru integrarea în platformele aerospațiale certificate.

Opțiuni de personalizare

YM oferă opțiuni flexibile de personalizare pentru AN24-Z pentru a îndeplini cerințele specifice aplicației:

• Personalizare electrică: cerințe specifice de tensiune a bobinei, materiale de contact personalizate pentru sarcini specializate
• Opțiuni de terminare: diverse lungimi de cabluri, tipuri de cabluri sau integrare cu conectori specifici pentru aviația militară
• Modificări mecanice: configurații de montare personalizate, marcaje de orientare sau adaptări ale carcasei
• Testare și screening: screening suplimentar de calitate, testare extinsă de ardere sau screening pentru stresul mediului (ESS)
• Identificare și marcare: numere de piese personalizate, coduri de dată, urmărirea lotului sau etichetare specifică clientului
• Ambalare: ambalare sigură pentru ESD, ambalare în vrac sau ambalare personalizată pentru procesele automate de asamblare

Proces de producție și asigurare a calității

Fiecare comutator AN24-Z este supus unui proces de fabricație și testare riguros, documentat:

1. Selectarea și inspecția materialelor: Materialele de calitate aerospațială sunt obținute și verificate conform specificațiilor stricte
2. Fabricarea de precizie a componentelor: Componentele critice sunt fabricate cu toleranțe strânse în medii controlate
3. Asamblare automată: ansamblurile cu mai mulți poli sunt finalizate folosind dispozitive de fixare specializate care asigură o aliniere consistentă
4. Proces de etanșare ermetică: Se aplică tehnici avansate de etanșare, urmate de testarea obligatorie a scurgerilor
5. Testare electrică cuprinzătoare: testare 100% a tuturor celor patru poli pentru rezistența de contact, parametrii de sincronizare, caracteristicile bobinei și rezistența dielectrică
6. Teste de eșantionare de mediu: prelevare de lot pentru testarea ciclului de viață, rezistența la vibrații și ciclul termic
7. Audit final al calității: inspecție completă înainte de ambalaj sigur și de protecție

Acest proces reflectă angajamentul nostru față de calitate în toate liniile de produse, de la relee specializate în stare solidă până la soluții complexe de comutare aerospațială.

Întrebări frecvente (FAQ)

Î1: Care sunt avantajele configurației SPDT cu 4 poli în aplicațiile de aviație?

A1: Designul cu 4 poli permite controlul mai multor circuite simultan cu o singură acționare, reducând numărul de componente, economisind spațiu și greutate și îmbunătățind fiabilitatea sistemului prin minimizarea punctelor de conectare. Acest lucru este deosebit de valoros în sistemele de control complexe, cum ar fi cele care integrează mai multe supape magnetice de aviație sau rețele de senzori.

Î2: Pot diferiți stâlpi ai AN24-Z să suporte diferite tipuri de sarcini simultan?

A2: Da, designul permite încărcarea mixtă. De exemplu, un pol ar putea comuta o sarcină de putere (1A/28VDC), în timp ce altul gestionează un semnal de senzor de nivel scăzut (μA/mV), oferind flexibilitate de proiectare pentru sisteme complexe.

Î3: Cum beneficiază etanșarea ermetică fiabilitatea pe termen lung în mediile aviatice?

A3: Sigiliul ermetic previne pătrunderea umezelii, contaminarea cu combustibili sau lubrifianți și protejează împotriva coroziunii. Acest lucru este esențial pentru menținerea performanței electrice pe durata de viață a componentei în medii dure, similar cerințelor pentru supapele de oxigen pentru aviație .

Î4: Ce teste sunt efectuate pentru a asigura fiabilitatea pe toți cei patru poli?

A4: Fiecare stâlp este supus unor teste individuale pentru rezistența la contact, sincronizarea și izolația. În plus, efectuăm teste de izolare încrucișată și eșantionare în loturi pentru testarea completă a stresului de mediu, pentru a asigura performanțe consistente pe toate circuitele.

Î5: AN24-Z este potrivit pentru aplicații critice pentru siguranță unde este necesară redundanța?

A5: În timp ce AN24-Z este foarte fiabil, aplicațiile aviatice critice pentru siguranță necesită adesea componente separate, redundante, mai degrabă decât poli multipli într-un singur dispozitiv. Vă putem oferi consiliere cu privire la arhitectura sistemului utilizând gama noastră de componente, inclusiv senzori militari de presiune și alte elemente redundante ale sistemului.

Î6: Ce suport oferiți pentru integrarea designului?

A6: Oferim documentație tehnică detaliată, note de aplicare și consultanță de inginerie. Pentru integrări complexe, putem oferi sfaturi personalizate pe baza experienței noastre cu aplicații similare din gama noastră de produse, inclusiv relee de putere industriale și componente specifice aerospațiale.
