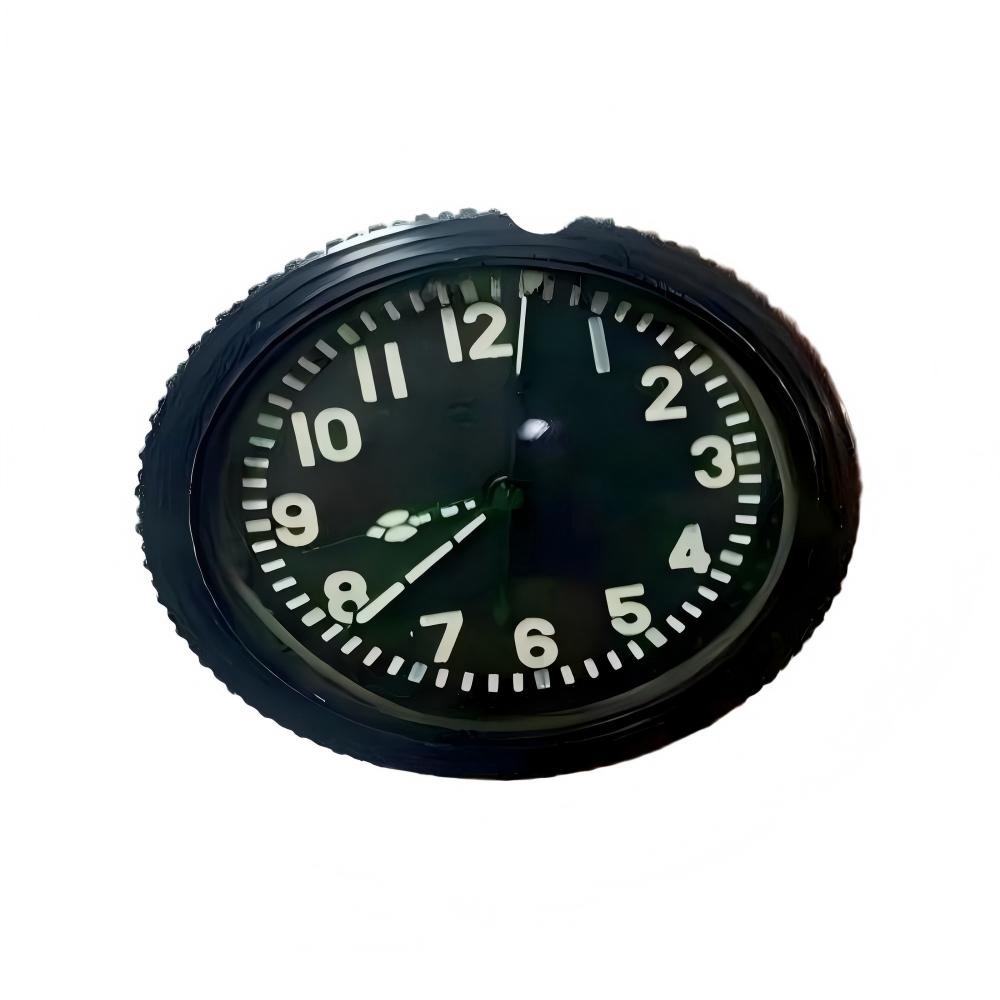

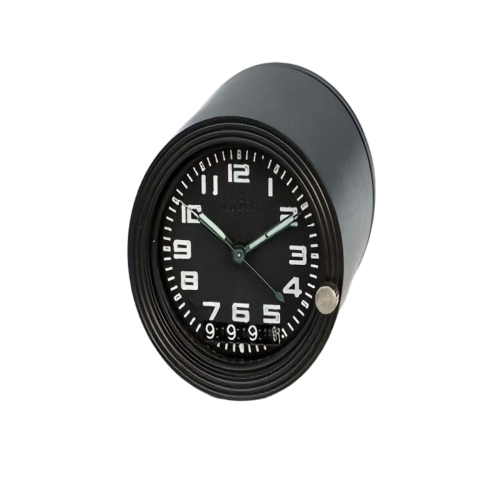

Temporizator de ore de aviație de calitate militară D3JZ301
Monitor de precizie pentru funcționarea motorului și a dronei
Prezentare generală a produsului
Cronometrul YM Aviation Hours D3JZ301 este un contor de ore operaționale de înaltă precizie, cu specificații militare, proiectat pentru aviație critică și sisteme fără pilot. Conceput pentru a monitoriza timpul cumulat de funcționare al motoarelor de aeronave, al centralelor electrice de drone și al sistemelor de propulsie a trenurilor, asigură programarea precisă a întreținerii și gestionarea duratei de viață. Ca parte a portofoliului extins al YM, care include soluții Military Metal Relay și Automotive Relay , acest cronometru întruchipează angajamentul nostru față de fiabilitate în medii extreme. Funcția sa de bază este de a oferi o precizie de neclintit pentru întreținerea predictivă, reducând direct timpul de nefuncționare și riscul operațional.
Avantaj principal: durabilitate și precizie excepționale în condiții variabile de presiune, temperatură și vibrații, făcându-l potrivit atât pentru aplicații militare, cât și comerciale la cerere mare.
Specificatii tehnice
- Model: D3JZ301
- Consum de energie bobină: (0,3 ~ 0,43)W
- Sarcina și durata de viață a contactului: rezistiv, 1A, 28V DC, 1 x 10^7 cicluri
- Rezistenta de contact:
- Inițial: ≤50mΩ
- Test după viață: ≤200mΩ
- Parametri de timp:
- Timp de acțiune: ≤4 ms
- Timp de eliberare: ≤4 ms
- Lățimea impulsului de stimulare: (10~50) ms
- Tensiune rezistentă dielectrică:
- Atmosferă normală: 500 Vr.ms, 50 Hz
- Presiune joasă: 250 Vr.ms, 50 Hz
- Rezistenta de izolare:
- Atmosferă normală: >500MΩ
- Test de viață post la nivel înalt: >50MΩ
- Greutate: <3g
- Etanșeitate (etanșare): Rata de scurgere ≤ 10^-1 Pa·cm³/s
- Temperatura de funcționare (bobină): 25°C Referință (funcțional gamă largă)
Caracteristici și avantaje ale produsului
- Fiabilitate de grad militar: Construit pentru a rezista la condiții dure, completând linia noastră de relee metalice militare în robustețe.
- Design cu putere ultra-scăzută: Minimizează consumul de energie din sistemele critice, un principiu observat și în seria noastră de relee de semnal PCB .
- Durată de viață mecanică extinsă: Numărul mare de cicluri (1x10^7) asigură longevitatea, reducând costul total de proprietate.
- Etanșare superioară: Etanșarea ermetică protejează împotriva umidității, prafului și a atmosferelor corozive.
- Răspuns rapid: timpul de acțiune/eliberare sub 4 ms permite sincronizarea precisă în sistemele cu ritm rapid.
- Ușor și compact: La sub 3 g, se integrează perfect în aplicațiile de aviație și drone sensibile la greutate.
Avantajul nostru: YM folosește peste 18 ani de inginerie de precizie, aplicând același control riguros al calității utilizat în fabricarea releelor noastre cu stare solidă și a releului de putere industrial la acest temporizator de aviație, asigurând consistența lot-la-lot.
Cum se integrează cronometrul D3JZ301
- Verificarea compatibilității sistemului: Verificați că tensiunea temporizatorului (28V DC) și sarcina (1A) se potrivesc cu circuitul auxiliar al motorului dumneavoastră sau al dronei.
- Montare: Montați în siguranță cronometrul într-un loc protejat de impactul direct de vibrații sau de căldură excesivă.
- Cablaj: Conectați temporizatorul în serie cu circuitul de aprindere sau de alimentare principal al motorului/sistemului monitorizat, respectând polaritatea.
- Calibrare și testare: Porniți sistemul și verificați incrementele temporizatorului odată cu funcționarea sistemului. Efectuați un test funcțional al contactelor de ieșire.
- Integrare cu sistemul de monitorizare: Conectați semnalul de ieșire al cronometrului la sistemul dvs. central de întreținere sau de date de zbor pentru urmărirea orelor.
Scenarii de aplicare
D3JZ301 este indispensabil în toate industriile care necesită jurnalele de oră de funcționare precise:
- Vehicule aeriene fără pilot (drone): Urmărește orele motorului și ale sistemului de propulsie pentru întreținerea programată și înlocuirea componentelor.
- Aviație generală și comercială: monitorizează timpul de funcționare a motorului aeronavei și a APU (unitate auxiliară de putere), crucial pentru returnările de leasing și evaluarea revânzării.
- Transport feroviar: Înregistrează orele de funcționare pentru motoarele de tren și grupurile electrogene, ajutând în programele de întreținere predictivă.
- Generatoare de putere industriale: funcționează alături de releele de putere industriale din panourile de control ale generatorului pentru a înregistra orele de funcționare pentru intervalele de service.
- Echipament militar de sprijin la sol: Oferă o urmărire fiabilă a orelor pentru unitățile mobile de alimentare și alte mașini de sprijin critice.
Valoare pentru cumpărători: permite întreținerea bazată pe date, previne defecțiunile premature, asigură conformitatea cu mandatele de service și protejează valoarea activelor prin înregistrări precise pe durata de viață.
Certificari si conformitate
Fabricate într-o unitate auditată de SGS, procesele noastre de producție respectă standardele internaționale stricte. Deși certificările specifice pentru această componentă depind de aplicație, aceasta este proiectată și testată pentru a îndeplini criteriile de performanță și fiabilitate relevante pentru: CE, UL și diverse specificații militare. Experiența noastră în producerea de componente certificate pentru releu auto și releu energetic noi asigură un angajament fundamental față de conformitate și siguranță.
Opțiuni de personalizare
YM este specializată în soluții personalizate. Pentru D3JZ301, posibilele personalizări includ:
- Ajustări specifice ale tensiunii sau curentului.
- Tipuri de conector personalizate sau lungimi ale firelor de plumb.
- Suporturi de montare sau factori de formă modificați.
- Calibrare specializată pentru diferite intervale de creștere.
- Branding și etichetare conform cerințelor clientului.
Capacitatea noastră puternică ODM/OEM , dovedită în proiectele Releu de placă PCB și Releu de blocare , ne permite să adaptăm acest cronometru la nevoile exacte ale sistemului dumneavoastră.
Procesul de producție și calitate
Fiecare cronometru D3JZ301 trece printr-o călătorie controlată de producție:
- Aprovizionarea cu precizie a componentelor: Materialele de înaltă calitate sunt obținute și inspectate.
- Asamblare automată: Asamblarea miezului este efectuată în etape controlate, automate pentru a asigura consistența.
- Etanșare și ghivece: Procesul critic de etanșare se desfășoară într-un mediu dedicat pentru a garanta rata de scurgere specificată.
- Testare funcțională: testare 100% unitară pentru precizia timpului, rezistența la contact și rezistența la izolație.
- Test de prelevare a ciclului de viață: prelevare riguroasă a loturilor sub stres operațional simulat pentru a valida afirmațiile privind durata de viață.
- Audit final și ambalare: inspecție finală și ambalaj antistatic și de protecție.
Acest proces reflectă sistemele de calitate aplicate întregii noastre game, de la relee cu stare solidă până la relee polarizate .
