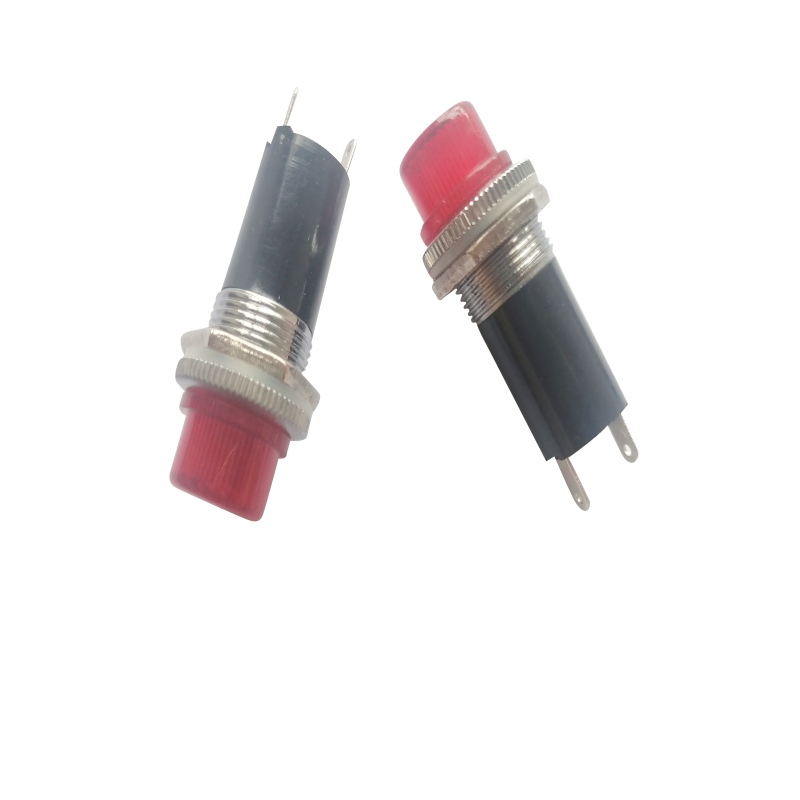

Indicator luminos al comutatorului de aviație

Prezentare generală a produsului

Indicatorul luminos al comutatorului pentru aviația militară este o componentă specializată cu dublă funcție care combină comutarea electrică fiabilă cu indicarea vizuală integrată a stării, concepută special pentru aplicații critice în sistemele de drone, motoarele de aeronave, comenzile trenurilor și electronica aviației. Acest design inovator oferă feedback operațional imediat, optimizând spațiul panoului și reducând complexitatea instalării. Ca parte a portofoliului cuprinzător de soluții de aviație YM – care include produse complementare, cum ar fi comutatoarele cu bandă pentru aviație militară și comutatoarele cu buton pentru aviație – acest comutator indicator integrat îmbunătățește vizibilitatea sistemului și conștientizarea operatorului în medii solicitante.

Specificatii tehnice

• Tip produs: Comutator electromecanic integrat cu indicator de stare încorporat
• Funcția principală: controlul circuitului electric cu feedback vizual simultan al stării
• Mecanism de comutare Putere: Consumul bobinei (0,3 - 0,43) Wați
• Evaluarea contactului: 1A la sarcină rezistivă 28V DC
• Durată de viață electrică: minim 100.000 de operații de comutare
• Capacitate de semnal la nivel scăzut: (10-50) μA la (10-50) mV pentru aplicații la nivel de semnal
• Rezistență de contact: inițială ≤50mΩ; După testarea durabilității ≤200mΩ
• Viteza de comutare: Timp de acțiune ≤4ms; Timp de eliberare ≤4ms; Lățimea impulsului de stimulare (10-50) ms
• Rezistenta dielectrica: 500V RMS @ 50Hz (presiune normala); 250 V RMS la 50 Hz (presiune joasă)
• Rezistență de izolație: >500 MΩ inițial; >50 MΩ după testarea la stres de mediu
• Opțiuni de indicator: mai multe culori (roșu, verde, chihlimbar, albastru) cu tehnologie LED sau incandescentă
• Greutate: mai puțin de 3 grame (design compact, optimizat pentru greutate)
• Etanșare ecologică: Rata maximă de scurgere ≤ 1,0 x 10⁻³ Pa·cm³/s (grad ermetic)
• Condiții de funcționare: Compatibil cu mediile și sistemele aviatice care utilizează senzori de temperatură pentru aviație

Caracteristici ale produsului și avantaje competitive

1. Design integrat eficient din punct de vedere al spațiului: Combină comutarea și indicarea într-o singură unitate compactă, reducând cerințele de spațiu pentru panou cu aproximativ 40% în comparație cu componentele separate - similar cu optimizarea spațiului în modelele avansate de relee de placă PCB .
2. Confirmare vizuală imediată: indicatorul încorporat oferă feedback instantaneu asupra stării, sporind siguranța operațională și reducând erorile umane în aplicațiile de aviație și apărare critice în timp.
3. Protecția mediului de grad militar: Etanșarea ermetică avansată (≤10⁻³ Pa·cm³/s) protejează atât componentele electrice, cât și optice de umiditate, praf, vibrații și elemente corozive - comparabil cu standardele de etanșare ale supapelor etanșate cu ulei de aviație .
4. Sistem de iluminare de înaltă fiabilitate: Disponibil cu iluminare LED de lungă durată (50.000+ ore MTBF) sau opțiuni tradiționale cu incandescență, cu mai multe opțiuni de culoare pentru protocoale standardizate de indicare a stării.
5. Interfață om-mașină îmbunătățită: îmbunătățește cunoașterea situației operatorului în cockpit, camera de control și aplicațiile de monitorizare de la distanță, unde recunoașterea rapidă a stării este esențială.
6. Instalare și cablare simplificate: o singură componentă reduce complexitatea cablajului, timpul de instalare și punctele potențiale de defecțiune în comparație cu instalațiile separate de comutatoare și lumini.
7. Construcție rezistentă la vibrații: Proiectat pentru a rezista la solicitări mecanice extreme, menținând în același timp vizibilitatea indicatorului de încredere și performanța de comutare, similară cu robustețea cerută pentru sistemele de claxon electronic militar .

Procedura de instalare și integrare

1. Revizuirea proiectării sistemului: Verificați cerințele de circuit atât pentru circuitele de comandă comutatoare, cât și pentru circuitele de iluminare a indicatoarelor, observând că acestea pot fi controlate sau interconectate independent.
2. Pregătirea panoului: tăiați orificiul de montare corespunzător conform specificațiilor dimensionale, asigurând un spațiu liber adecvat pentru vizibilitatea indicatorului din unghiurile de vizualizare așteptate.
3. Instalarea componentelor: Fixați indicatorul luminos al comutatorului în panou utilizând feroneria de montare furnizată, asigurând alinierea și cuplarea corespunzătoare a sigiliilor de mediu.
4. Conexiune electrică: Conectați bornele de comutare la circuitul de control și bornele de iluminare la sursa de alimentare corespunzătoare (notă: versiunile cu LED-uri pot necesita rezistențe de limitare a curentului).
5. Verificarea etanșării: Confirmați că etanșările de mediu sunt cuplate corect între corpul comutatorului și suprafața panoului pentru a menține nivelurile de protecție specificate.
6. Testare funcțională cuprinzătoare: Testați atât funcția de comutare, cât și iluminarea indicatoarelor separat și în funcționare integrată. Pentru validarea la nivel de sistem, testați împreună cu componente precum întrerupătoarele hidraulice sau senzorii de presiune din aviație .

Scenarii de aplicare

Indicatorul luminos al comutatorului pentru aviația militară este proiectat pentru aplicații în care atât funcționalitatea de control, cât și feedbackul imediat asupra stării sunt esențiale pentru misiune:

• Sisteme de control din cabina de pilotaj a aeronavei: comutatoare de pornire/oprire a motorului, comenzi ale trenului de aterizare, comutatoare de cuplare a sistemului și comenzi de anulare de urgență cu confirmare vizuală imediată.
• Stații de control la sol UAV: ​​comutatoare de control critice pentru misiune cu indicație vizuală a stării pentru operatorii de la distanță care gestionează operațiunile cu drone.
• Panouri de control pentru transportul feroviar: comenzile de frână de urgență, comutatoarele sistemului de uși și comenzile de semnalizare cu lumini de stare integrate pentru recunoașterea rapidă a operatorului.
• Vehicule militare și sisteme de apărare: comenzi ale sistemului de arme, comutatoare ale echipamentelor de comunicație și comenzi ale sistemului tactic cu feedback vizual pentru operatorii în medii cu stres ridicat.
• Control industrial și automatizare: controale de siguranță a mașinilor, comutatoare ale sistemului de proces și comenzi ale puterii echipamentelor unde indicarea imediată a stării previne erorile operaționale.
• Echipamente medicale și de aviație de urgență: controale critice ale sistemului în unitățile medicale aeropurtate, unde confirmarea vizuală sporește siguranța pacientului și a echipajului.
• Distribuția și gestionarea energiei: comenzile întrerupătoarelor de circuit, comutatoarele generatorului și comenzile de rutare a energiei cu indicație de stare integrată pentru evaluarea rapidă a sistemului.
• Echipamente de testare și monitorizare: Comutatoare de control pentru sistemele de testare a aviației în care feedbackul operatorului este esențial pentru măsurători precise și siguranță.

Propunere de valoare pentru integratori și operatori de sistem

• Siguranță operațională îmbunătățită: feedbackul vizual imediat reduce riscul erorilor de operare și îmbunătățește cunoașterea situației în sistemele de aviație și apărare critice în timp.
• Utilizarea optimizată a spațiului panoului: Designul cu o singură componentă permite interfețe de control mai compacte sau funcționalități suplimentare în medii cu spațiu limitat, cum ar fi carlingele aeronavelor și stațiile de control UAV.
• Complexitate și costuri reduse de instalare: Mai puține componente de instalat și de cablat reduc timpul de asamblare, costurile cu forța de muncă și erorile potențiale de instalare cu aproximativ 30% în comparație cu soluțiile separate de comutator și indicator.
• Fiabilitate îmbunătățită a sistemului: Numărul redus de componente și punctele de interconectare reduc potențialele moduri de defecțiune, crescând fiabilitatea generală a sistemului, completând fiabilitatea releelor ​​cu stare solidă în circuitele critice.
• Interfață om-mașină standardizată: Oferă aspect și funcționare consecventă pe panourile de control, îmbunătățind familiaritatea operatorului și reducând cerințele de instruire.
• Reducerea costului ciclului de viață: numărul inițial mai mic de componente, timpul de instalare redus, întreținerea simplificată și durata de viață extinsă contribuie la reducerea semnificativă a costului total de proprietate.

Certificari si conformitate

Indicatorul luminos al comutatorului pentru aviația militară este proiectat și fabricat pentru a îndeplini sau depăși cerințele de performanță ale standardelor internaționale relevante pentru componentele de control al aviației (inclusiv cerințele privind vizibilitatea luminii în diferite condiții ambientale), specificațiile militare (cu cerințe atât pentru fiabilitatea electrică, cât și pentru performanța vizuală în medii tactice) și standardele sistemelor de transport. Procesele noastre de producție sunt conforme cu sisteme stricte de management al calității și oferim documentație tehnică cuprinzătoare, inclusiv date fotometrice de performanță, pentru a sprijini eforturile de calificare, certificare și conformare a clienților.

Servicii de personalizare și OEM/ODM

YM oferă capabilități extinse de personalizare pentru indicatorul luminos al comutatorului pentru aviația militară pentru a îndeplini cerințele specifice ale aplicației:

• Culori personalizate ale indicatoarelor și configurații multicolore pentru indicarea stării complexe
• Diverse tehnologii de iluminat (LED de înaltă eficiență, incandescent, neon) bazate pe cerințe specifice aplicației
• Legende personalizate, simboluri sau marcaje text pe sau adiacent zonei indicatorului
• Configurații speciale de comutare (momentan, menținut, cu mai multe poziții, cu dublă funcție)
• Parametri electrici personalizați atât pentru circuitele de comutare, cât și pentru circuitele de iluminat
• Specificații de etanșare ecologică pentru condiții unice de funcționare și profile de expunere
• Variații de montare pe panou (montare frontală, montare spate, design personalizat de ramă) pentru a se potrivi cerințelor specifice ale panoului
• Protocoale de testare specifice aplicației atât pentru fiabilitatea comutării, cât și pentru performanța luminii în condiții de funcționare

Expertiza noastră dovedită în OEM și ODM , demonstrată în liniile noastre de produse Relee auto și Relee de putere industrială , ne asigură că putem dezvolta soluții personalizate de indicatori de comutare care se potrivesc exact cu specificațiile tehnice și cerințele aplicației.

Procesul de producție și asigurarea calității

1. Fabricarea de componente integrate: Fabricarea de precizie a mecanismelor de comutare și a ansamblurilor de iluminat cu aliniere exactă pentru performanțe optime.
2. Ansamblu sistem optic: integrare atentă a surselor de lumină, lentilelor, difuzoarelor și filtrelor pentru a obține caracteristicile de iluminare și unghiurile de vizualizare specificate.
3. Testare electrică cuprinzătoare: Testarea riguroasă include performanța de comutare (rezistența de contact, caracteristicile de sincronizare, rezistența dielectrică) și performanța luminii (intensitatea luminii, acuratețea culorii, consumul de energie).
4. Validarea etanșării ecologice: Testare specializată folosind spectrometrie de masă cu heliu și metode de decădere a presiunii pentru a verifica protecția ermetică atât pentru componentele electrice, cât și pentru cele optice.
5. Verificarea performanței fotometrice: Măsurare precisă a ieșirii luminii, a caracteristicilor de culoare, a uniformității și a performanței unghiului de vizualizare în diferite condiții de lumină ambientală.
6. Testarea vibrațiilor și a șocurilor: Verificarea faptului că atât funcțiile de comutare, cât și cele de iluminare mențin performanța specificată sub profilurile operaționale de vibrații și șoc.
7. Testarea ciclului de viață extins: testarea accelerată a ciclurilor de comutare și a orelor de iluminare pentru a valida afirmațiile de durabilitate și pentru a identifica posibilele moduri de defecțiune.
8. Audit final al calității și trasabilitate: inspecție cuprinzătoare, inclusiv evaluare electrică, optică, mecanică și cosmetică, cu trasabilitate completă de la materiile prime la produsul finit.

Integrare de sistem și produse complementare

Indicatorul luminos al comutatorului pentru aviația militară este proiectat pentru o integrare perfectă cu diverse sisteme de control, monitorizare și indicare. Pentru o funcționalitate îmbunătățită a sistemului, luați în considerare asocierea cu produse complementare YM, cum ar fi întrerupătoarele basculante pentru aviație pentru opțiuni suplimentare de control, întrerupătoarele de codificare pentru aviație militară pentru controlul în mai multe poziții cu indicație și cronometrele pentru orele de aviație pentru urmărirea timpului de funcționare a echipamentului corelat cu indicațiile de stare ale comutatorului. Această abordare integrată permite crearea unor sisteme de control cuprinzătoare, ușor de utilizat, cu feedback operațional îmbunătățit și cunoaștere a sistemului.
