Conector de aviație militară XC158-36F129Z1DP40:
Interconexiune avansată de înaltă densitate pentru sisteme critice
Prezentare generală a produsului

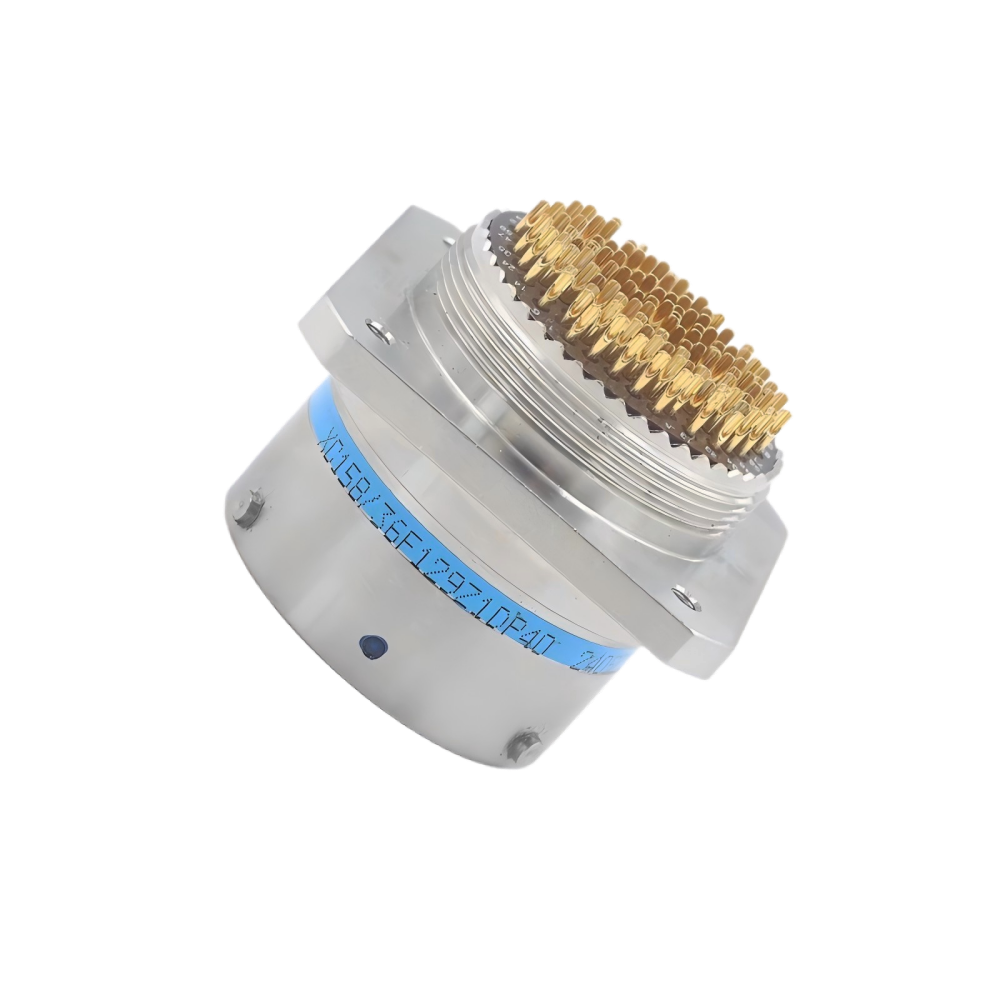

Conectorul pentru aviație militară XC158-36F129Z1DP40 este o soluție de interconectare avansată, de înaltă densitate, concepută pentru cele mai solicitante aplicații militare și aerospațiale. Acest conector reprezintă vârful conectorului de aviație cu o calitate militară , proiectat pentru a oferi fiabilitate și performanță excepționale în sisteme complexe, cu consum mare de date. Cu configurația sa sofisticată și construcția robustă, servește ca un conector militar premium pentru utilizarea aviației , oferind interfețe sigure, multicanal pentru avionică avansată, rețele de senzori și electronice critice pentru misiune, unde integritatea semnalului, densitatea și rezistența la mediu sunt primordiale.
Caracteristici și avantaje ale produsului
XC158-36F129Z1DP40 oferă performanțe superioare prin inginerie avansată și design specializat:
- Design avansat de înaltă densitate: Proiectat pentru o densitate maximă de contact într-un factor de formă compact, ideal pentru consolidarea numeroaselor linii de semnal și de alimentare, reducând semnificativ spațiul și greutatea în comparație cu utilizarea mai multor conectori standard, cum ar fi ansambluri de conector de aviație cu 2 pini sau 7 pini .
- Cuplaj sofisticat din seria F cu caracteristică Z1: Încorporează un mecanism de cuplare avansat („F”) cu îmbunătățiri specializate „Z1”, indicând probabil împerechere asistată de unelte, blocare îmbunătățită sau polarizare specifică pentru o conexiune sigură în sisteme complexe.
- Etanșare ermetică și ecologică superioară: Dispune de tehnologie de etanșare în mai multe etape, de înaltă integritate, oferind protecție excepțională împotriva umidității, prafului, fluidelor și diferențelor de presiune extreme, asigurând fiabilitatea de la nivelul solului până la operațiunile la altitudine mare.
- Matrice de contact de înaltă performanță: Utilizează o serie de terminale de precizie de calitate pentru aviație , cu materiale și plăci avansate, asigurând rezistență de contact ultra-scăzută, integritate excelentă a semnalului și durabilitate extinsă peste 100.000 de cicluri de împerechere.
- Performanță electrică îmbunătățită: Oferă rezistență dielectrică superioară și rezistență ridicată la izolație, esențiale pentru prevenirea diafoniei și asigurarea fidelității semnalului în rețelele de conectori electrici aerospațiali de mare viteză, depășind cu mult capacitățile prizelor de aviație generală .
- Optimizat pentru aplicații critice: Proiectat de la zero pentru sisteme critice în cazul în care defecțiunea nu este o opțiune, încorporând caracteristici de redundanță și fiabilitate la fiecare nivel de proiectare.
Acest conector este un exemplu definitiv de mufă de conector cu specificații militare de tip aviație avansată, fabricată sub cele mai stricte controale care nu numai că îndeplinesc, dar adesea depășesc cerințele reglementărilor de control al calității aviației armatei și specificațiile detaliate ale conectorului militar .
Specificatii tehnice
Performanța XC158-36F129Z1DP40 este cuantificată prin parametrii exacti:
- Denumire model: XC158-36F129Z1DP40 Conector militar avansat.
- Consumul de energie al bobinei: interval de funcționare de la 0,3 la 0,43 wați.
- Performanță și durabilitate de contact:
- Capacitate de sarcină standard: 1 Amper la 28 V CC per contact, minim 100.000 de cicluri.
- Capacitate de semnal de nivel scăzut: Compatibil cu semnale (10~50) μA la (10~50) mV per contact pentru 100.000 de cicluri.
- Rezistenta de contact:
- Maxim inițial: ≤ 50 miliOhmi per contact.
- Testare maximă după viață: ≤ 200 miliOhmi per contact.
- Parametrii de răspuns dinamic:
- Timp de acțiune: ≤ 4 milisecunde.
- Timp de eliberare: ≤ 4 milisecunde.
- Lățimea impulsului de acționare: reglabilă de la 10 la 50 milisecunde.
- Tensiune rezistentă dielectrică:
- Condiții standard de presiune: 500 V rms , 50 Hz.
- Condiții de joasă presiune: 250 V rms , 50 Hz.
- Rezistenta de izolare:
- Inițial: > 500 MegaOhmi între contacte.
- După stresul mediului: > 50 MegaOhmi între contacte.
- Greutate: < 3 grame (optimizat pentru design de înaltă densitate).
- Performanță de etanșare ermetică: Rata maximă de scurgere ≤ 1 x 10 -3 Pa·cm³/s.
- Caracteristica specială (Z1): indică o îmbunătățire specifică a designului, cum ar fi împerecherea sculei, cheia unică sau ecranare îmbunătățită conform specificațiilor clientului.
Scenarii de aplicare
Acest conector avansat este proiectat pentru sistemele aerospațiale militare de ultimă generație:
- Suite de avionică de ultimă generație: magistrale de date de mare viteză și distribuție de energie în procesoare de bază integrate și computere de misiune pentru avioane de luptă și platforme avansate.
- Radaruri Multi-Function Active Electronically Scanned Array (AESA): interconexiuni dense între modulele de transmisie/recepție radar și procesoarele centrale.
- Sisteme de fuziune cu senzori cu lățime de bandă mare: interfețe pentru camere EO/IR, încărcături utile SIGINT și alți senzori care necesită un flux masiv de date în sistemele de recunoaștere și țintire.
- Sisteme de management al vehiculelor și control al zborului: date critice și conexiuni de alimentare în cadrul sistemelor de monitorizare a stării de sănătate a vehiculelor și fly-by-wire.
- Interfețe de sarcină utilă pentru satelit și nave spațiale: conectori de înaltă fiabilitate pentru încărcături utile de comunicații și instrumente științifice în aplicații spațiale.
Implementarea acestui conector avansat permite arhitecților de sistem să proiecteze platforme mai compacte, capabile și mai fiabile, reducând complexitatea interconectării și îmbunătățind integritatea semnalului.
Procedura de instalare și operare
Datorită naturii sale avansate, manipularea corectă este crucială:
- Analiza integrării sistemului: studiați cu atenție cerințele de interfață ale conectorului și priza de împerechere a aviației militare . Rețineți orice cerințe speciale ale caracteristicilor Z1 (de exemplu, un instrument specific).
- Terminare de precizie: utilizați instrumente de înaltă precizie pentru lipirea conectorilor de aviație sau sertizarea unei game dense de terminale de calitate aviatică . Este necesară o atenție deosebită pentru a evita deteriorarea contactelor adiacente.
- Ansamblu conector: Urmați un proces meticulos pentru a introduce fiecare contact în cavitatea desemnată din insertul de înaltă densitate. Folosiți mărirea dacă este necesar.
- Împerechere specializată: Dacă caracteristica Z1 indică împerechere asistată de scule, utilizați unealta specificată pentru a asigura o aliniere perfectă și o forță de angrenare. Cuplați mecanismul de cuplare până când se confirmă blocarea definitivă.
- Verificare cuprinzătoare a sistemului: Efectuați teste de integritate a semnalului (de exemplu, TDR pentru linii de mare viteză) în plus față de verificările standard de continuitate și izolație. Validați funcția oricăror caracteristici speciale Z1.
Certificari si conformitate
XC158-36F129Z1DP40 este dezvoltat și fabricat sub un sistem avansat de management al calității, conceput pentru componente aerospațiale de ultimă oră. Procesele noastre și validarea produselor sunt aliniate cu cele mai stricte cerințe ale standardelor militare relevante și cu principiile reglementărilor de control al calității aviației din armată , încorporând adesea pași suplimentari de verificare pentru aplicații de înaltă fiabilitate.
Opțiuni de personalizare
Oferim personalizare profundă pentru această platformă avansată:
- Configurație specială a caracteristicilor Z1: adaptați îmbunătățirea specifică „Z1” (cheie, interfață cu scule, configurație de contact de ecranare) la cerințele unice ale interfeței sistemului dumneavoastră.
- Optimizarea contactelor de mare viteză: personalizați designul și materialele de contact pentru cerințe specifice de impedanță (de exemplu, 50Ω, 75Ω) pentru semnale RF sau digitale de mare viteză.
- Selectare avansată a materialelor: aliaje speciale, materiale compozite și plăci pentru medii extreme, inclusiv versiuni întărite prin radiații pentru aplicații spațiale.
- Filtrare și condiționare integrate: Încorporați contacte filtrate, supresoare de tensiune tranzitorie sau magnetice integrate în corpul conectorului.
- Suport complet pentru integrarea sistemului: Oferiți date complete de modelare (CAD 3D, modele de integritate a semnalului), dispozitive de testare personalizate și asistență de co-inginerie pentru integrarea în platforma dvs.
Proces de producție și asigurare avansată a calității
Fabricarea XC158-36F129Z1DP40 implică procese de ultimă generație. Prelucrarea de precizie creează geometrii complexe, în timp ce inspecția optică automată (AOI) verifică fiecare cavitate de contact. Ansamblul terminalelor de înaltă densitate pentru aviație utilizează precizia robotică. QA-ul nostru avansat include teste 100% electrice cu parametri îmbunătățiți (inclusiv diafonia și pierderea de inserție pentru circuitele critice), metrologie 3D pentru verificarea dimensională și teste de mediu care simulează cele mai extreme profiluri de misiune. Acest lucru asigură că fiecare conector de tip militar îndeplinește standardele excepționale cerute pentru cele mai avansate conectori de calitate pentru aviație .
Întrebări frecvente (FAQ)
- Î: Ce înseamnă de obicei desemnarea „Z1” din numărul piesei?
A> Sufixul „Z1” indică de obicei o variantă specifică sau un set de caracteristici speciale din seria XC158-36F. Acest lucru ar putea denota un model de cheie unic, o cerință de împerechere a sculei, o placare specifică pentru rezistență sporită la coroziune sau o caracteristică de ecranare integrată. Specificația exactă este definită în fișa tehnică detaliată a produsului. - Î: Acest conector este potrivit pentru semnale digitale sau RF de mare viteză?
A> Da, platforma XC158-36F129Z1DP40 poate fi configurată pentru aplicații de înaltă performanță. Cu un design adecvat al contactului (impedanță controlată), selecția materialului și ecranarea, poate suporta transmisie de date de mare viteză și semnale RF. Discutați cerințele dvs. specifice de integritate a semnalului cu echipa noastră de ingineri. - Î: Ce fel de instrumente sunt necesare pentru asamblare și împerechere?
A> Având în vedere densitatea mare și potențialele sale caracteristici Z1, este de obicei necesară unelte specializate. Aceasta poate include instrumente de inserare/extracție a contactului de precizie, dispozitive de aliniere și, eventual, un instrument de împerechere specific. Furnizăm sau specificăm toate sculele necesare pentru o manipulare corectă. - Î: Cum se compară densitatea acestui conector cu conectorii circulari militari standard?
A> Oferă o densitate de contact semnificativ mai mare decât conectorii circulari standard, cum ar fi conectorul militar comun cu 8 pini . Acest lucru permite mai multă funcționalitate într-un plic similar sau mai mic, ceea ce este critic pentru pachetele avionice moderne și compacte. - Î: Care este timpul de livrare pentru un astfel de conector avansat, personalizat?
A> Timpul de livrare depinde de proiect. Pentru configurațiile standard ale acestei serii avansate, menținem ciclurile de producție planificate. Pentru comenzile complet personalizate care implică caracteristica Z1 sau alte oferte speciale, ne angajăm într-un proces de co-dezvoltare și oferim o cronologie detaliată a proiectului după ce înțelegem toate cerințele.
