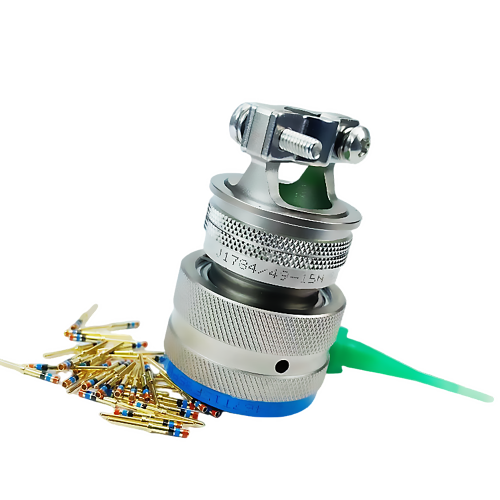

Conector de aviație JY27467T15F35PN cu coadă:
Soluție pre-asamblată de calitate militară
Prezentare generală a produsului
Conectorul de aviație JY27467T15F35PN cu coadă este o soluție de interconectare completă, asamblată din fabrică, concepută pentru aplicații solicitante de aviație militară. Această unitate gata de instalare combină un conector pentru aviație de înaltă fiabilitate cu o coadă de cablu pre-terminată, oferind un conector de aviație adevărat cu calitate militară într-un singur pachet testat. Conceput ca un conector militar eficient pentru utilizare în aviație , elimină erorile de asamblare pe teren, reduce timpul de instalare și asigură pregătirea operațională imediată pentru sistemele care necesită o interfață electrică robustă și fiabilă, cu cablare integrată.
Caracteristici și avantaje ale produsului
Acest sistem de conectori pre-asamblat oferă avantaje semnificative prin designul său integrat și construcția robustă:
- Asamblat în fabrică și testat 100%: elimină nevoia de lipire sau sertizare a conectorilor de aviație pe teren, asigurând terminații perfecte, calitate constantă și fiabilitate imediată la instalare.
- Coadă de cablu integrată: Dispune de un cablu durabil, pre-terminat, cu eșantionare și manta adecvată, proiectat pentru cerințe specifice de rutare și conectare în sistemele de aeronave militare.
- Cuplaj robust din seria F: Echipat cu un mecanism de cuplare sigur conceput pentru conexiuni rezistente la vibrații și blocare pozitivă, esențială pentru menținerea integrității în medii de zbor cu stres ridicat.
- Etanșare ecologică superioară: interfața conectorului încorporează etanșare avansată pentru a oferi protecție excepțională împotriva umidității, prafului și fluidelor, cu performanță validată la diferite presiuni atmosferice.
- Sistem de contact de înaltă performanță: utilizează terminale de precizie de calitate pentru aviație cu placare optimizată, asigurând rezistență scăzută la contact și performanță electrică fiabilă pe un ciclu de viață extins de 100.000 de cicluri de împerechere.
- Soluție de economisire a timpului și a costurilor: Reduce drastic forța de muncă la instalare, elimină potențialele erori de cablare și accelerează integrarea sistemului în comparație cu soluțiile asamblate pe teren sau cu prizele standard de aviație generală .
Acest ansamblu complet reprezintă o adevărată soluție de mufă cu specificații militare de tip aviație , fabricată cu respectarea strictă a reglementărilor cuprinzătoare de control al calității aviației ale armatei și a specificațiilor precise ale conectorului militar .
Specificatii tehnice
Performanța acestei unități pre-asamblate este definită de parametrii inginerești exigenți:
- Configurație: Conector JY27467T15F35PN cu coadă de cablu integrată.
- Consumul de energie al bobinei: interval de funcționare de la 0,3 la 0,43 wați.
- Performanță și durabilitate de contact:
- Capacitate de sarcină standard: 1 Amper la 28 V DC, minim 100.000 de cicluri.
- Capacitate de semnal de nivel scăzut: Compatibil cu semnale (10~50) μA la (10~50) mV pentru 100.000 de cicluri.
- Rezistenta de contact:
- Maxim inițial: ≤ 50 miliOhmi per contact.
- Testare maximă după viață: ≤ 200 miliOhmi per contact.
- Parametrii de răspuns dinamic:
- Timp de acțiune: ≤ 4 milisecunde.
- Timp de eliberare: ≤ 4 milisecunde.
- Lățimea impulsului de acționare: reglabilă de la 10 la 50 milisecunde.
- Tensiune rezistentă dielectrică:
- Condiții standard de presiune: 500 V rms , 50 Hz.
- Condiții de joasă presiune: 250 V rms , 50 Hz.
- Rezistenta de izolare:
- Inițial: > 500 MegaOhmi.
- După stresul mediului: > 50 MegaOhmi.
- Greutate (ansamblu): < 3 grame (conector plus lungimea cozii standard).
- Performanță de etanșare ermetică: Rata maximă de scurgere ≤ 1 x 10 -3 Pa·cm³/s.
- Coadă cablu (Standard): lungime predefinită și configurație a conductorului (opțiuni personalizate disponibile).
Scenarii de aplicare
Acest conector pre-asamblat este ideal pentru aplicațiile în care eficiența instalării și calitatea garantată sunt critice:
- Upgrade-uri/Retrofitări rapide pentru aviație: Instalare rapidă a noilor senzori, afișaje sau unități de control în aeronavele militare, cu timp de nefuncționare minim.
- Interfețe de sistem modulare: conexiuni între LRU-uri (unități înlocuibile în linie) sau cutii negre din aeronave unde este necesară capacitatea de schimbare rapidă.
- Suport la sol și echipamente de testare: cabluri pre-asamblate pentru bancuri de testare, cărucioare electrice și instrumente de diagnosticare pentru a asigura conexiuni fiabile și repetabile.
- Integrare cu vehicule aeriene fără pilot (UAV): puterea critică și legăturile de date unde greutatea, fiabilitatea și asamblarea rapidă sunt esențiale pentru desfășurarea misiunii.
- Truse de întreținere pe teren: hamuri de înlocuire pentru operațiunile de reparații pe teren, permițând tehnicienilor să restabilească rapid funcționalitatea sistemului.
Implementarea acestei soluții pre-asamblate poate reduce timpul de instalare cu până la 75%, poate elimina defecțiunile de cablare și poate oferi o asigurare documentată a performanței prin testele din fabrică.
Procedura de instalare
Instalarea este simplificată datorită naturii pre-asamblate a unității:
- Verificarea sistemului: confirmați compatibilitatea cu priza de aviație militară împerecheată. Inspectați unitatea pre-asamblată pentru eventuale daune de transport.
- Pregătirea prizei: Asigurați-vă că priza de împerechere este curată, nedeteriorată și montată corespunzător în sistemul gazdă.
- Dirijarea cablului: Dirijați coada cablului integrat prin traseul desemnat, respectând razele minime de curbură și fixând cu cleme adecvate.
- Conexiune terminală: Conectați capetele libere ale cozii cablului la punctele lor de destinație (de exemplu, PCB, bloc de borne, alt conector) urmând schema de cablare a conectorului de aviație cu 5 pini furnizată sau instrucțiuni specifice.
- Împerecherea și testarea finală: Conectați conectorul cu priza până când se obține o blocare pozitivă. Efectuați un test funcțional al circuitului pentru a verifica funcționarea.
Certificari si conformitate
JY27467T15F35PN cu coadă este fabricat conform unui sistem cuprinzător de management al calității, aliniat cu cerințele standardelor militare și aerospațiale relevante. Procesul complet de asamblare, de la fabricarea conectorilor până la terminarea cablului, aderă la principiile reglementărilor de control al calității aviației armatei , asigurându-se că unitatea livrată îndeplinește cerințele de performanță și fiabilitate ale aplicațiilor de apărare.
Opțiuni de personalizare
Oferim personalizare extinsă pentru această platformă pre-asamblată pentru a satisface nevoile specifice ale aplicației:
- Specificații pentru coada cablului: lungimi personalizate (de la 150 mm la 5 m+), diferite calibre ale sârmei, opțiuni de ecranare (împletit, folie) și materiale pentru manta (de exemplu, poliimidă).
- Stiluri de terminare: diferite terminații la capătul cablului: fire dezlipite și cositorite, fire coadă sau terminate cu un alt conector (cum ar fi un conector militar cu 3 pini sau un conector militar cu 8 pini ).
- Îmbunătățiri ale mediului: Mantaș special pentru aplicații la temperaturi înalte, rezistente la abraziune sau rezistente la fluide.
- Configurații electrice: populație personalizată de pini în interiorul conectorului și codificare/identificare de culoare specifică a firului.
- Etichetare și documentare: etichete personalizate pe cablu, rapoarte cuprinzătoare de testare și desene de instalare furnizate la fiecare comandă.
Procesul de producție și asigurarea calității
Fiecare unitate pre-asamblată este supusă unui proces de fabricație controlat, în mai multe etape. Conectorul este fabricat cu precizie în timp ce cablul este tăiat, dezipat și terminat folosind echipamente automate pentru terminale de calitate pentru aviație . Ansamblul complet este apoi supus testării 100% electrice (continuitate, rezistență de izolație, rezistență dielectrică), încercări de tracțiune mecanică pe terminații și inspecție vizuală. Acest control de la capăt la capăt asigură că fiecare ansamblu de conector de tip militar îndeplinește standardele de înaltă fiabilitate așteptate pentru conectorii de calitate pentru aviație în aplicații critice.
Întrebări frecvente (FAQ)
- Î: Care este lungimea standard și configurația cozii cablului?
A> Unitățile standard sunt oferite de obicei cu o coadă de 300 mm constând din fire de ecartament specificate cu codare de culoare standard. Cu toate acestea, suntem specializați în configurații personalizate. Vă rugăm să furnizați lungimea necesară, numărul de fire și ecartamentul pentru o soluție personalizată. - Î: Cum îmbunătățește un conector pre-asamblat fiabilitatea față de asamblarea pe teren?
A> Asamblarea din fabrică folosește unelte calibrate, procese controlate și testare 100%, eliminând eroarea umană la lipire/sertizare. Acest lucru are ca rezultat terminari perfecte, detensionare constantă și performanță electrică verificată înainte de expediere. - Î: Coada cablului poate fi ecranată pentru aplicații sensibile la EMI/RFI?
A> Absolut. Oferim diferite opțiuni de ecranare, inclusiv ecranare cu împletitură completă, ecranare cu folie sau o combinație a ambelor, cu fire de drenaj adecvate terminate la carcasa conectorului sau un pin separat, asigurând performanțe excelente EMI/RFI pentru sistemele sensibile de conectori electrici aerospațiali . - Î: Care este temperatura nominală a mantalei cablului?
A> Jachetele standard sunt evaluate pentru funcționare continuă de la -55°C la +125°C. Pentru medii extreme, putem furniza cabluri cu manta de pana la +200°C sau cu rezistenta chimica speciala. - Î: Ce documentație este furnizată cu conectorul pre-asamblat?
A> Fiecare unitate este livrată cu un Certificat de conformitate (CoC). La cerere, putem furniza rapoarte detaliate de testare (continuitate, rezistență de izolație), o schemă de cablare și certificări de materiale pentru componentele cablului și conectorului.
