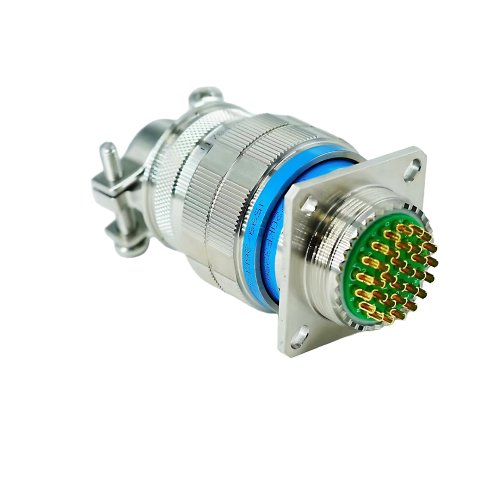

Conector de aviație militară seria J599 26KF32PA-H
Soluție de putere și semnal de înaltă performanță
Prezentare generală a produsului
Conectorul pentru aviație militară seria J599 26KF32PA-H este o interconexiune specializată, de înaltă fiabilitate, concepută pentru a satisface cerințele riguroase ale sistemelor moderne de distribuție a energiei militare și aerospațiale și transmisie a semnalelor. Acest conector reprezintă vârful conectorului de aviație cu calitate militară , proiectat pentru a oferi performanțe robuste în condiții de mediu extreme. Ca o variantă avansată în cadrul familiei J599, este construit special ca conector militar pentru utilizarea aviației , oferind capabilități îmbunătățite pentru aplicații care necesită atât putere de curent ridicat, cât și interfețe de semnal sigure într-un singur pachet robust.
Caracteristici și avantaje ale produsului
J599 26KF32PA-H se distinge prin inginerie avansată și caracteristici de design specializate, oferind avantaje semnificative față de conectorii standard:
- Design hibrid de putere și semnal: proiectat pentru a găzdui o combinație de contacte de putere cu curent ridicat și contacte de semnal de precizie în aceeași carcasă, optimizând spațiul și reducând numărul de conectori în comparație cu utilizarea conectorului aviatic separat de putere cu 2 pini și conectori de semnal multi-pini.
- Sistem de cuplare „KF” îmbunătățit: Dispune de un mecanism de cuplare robust proiectat pentru o împerechere sigură, rezistentă la vibrații, cu blocare pozitivă, potrivit pentru medii cu stres ridicat în care integritatea conexiunii este critică.
- Etanșare de mediu superioară: Încorporează etanșare avansată, în mai multe etape, care oferă protecție excepțională împotriva umidității, prafului, fluidelor și contaminanților, cu performanță menținută într-o gamă largă de presiuni atmosferice.
- Tehnologie de contact de înaltă performanță: utilizează terminale de calitate pentru aviație premium cu materiale și placare optimizate pentru a asigura rezistență scăzută la contact, capacitate mare de transport de curent și fiabilitate pe termen lung peste 100.000 de cicluri de împerechere.
- Izolație avansată și proprietăți dielectrice: Oferă o izolație electrică excelentă și o rezistență dielectrică ridicată, prevenind suprapunerea arcului și asigurând integritatea semnalului în sistemele complexe de conectori electrici aerospațiali , depășind cu mult capacitățile prizei de aviație generală .
- Construcție robustă și ușoară: Fabricat din materiale de înaltă rezistență, ușoare, cu o greutate totală mai mică de 3 grame, oferind durabilitatea necesară unui priză de aviație militară fără masă inutilă.
Acest conector este un conector definitiv de tip aviație cu specificații militare , produs în strictă conformitate cu reglementările cuprinzătoare de control al calității aviației ale armatei și specificațiile precise ale conectorului militar .
Specificatii tehnice
Capacitățile J599 26KF32PA-H sunt definite de parametrii de performanță exacti:
- Seria și configurația: seria J599, dimensiunea carcasei 26, stilul de cuplare KF, varianta PA-H.
- Consum de energie bobină: 0,3 până la 0,43 wați.
- Performanță și durabilitate de contact:
- Putere nominală de contact: 1 Amper la 28 V DC minim, 100.000 de cicluri de împerechere.
- Evaluarea contactului semnalului: Compatibil cu semnale de nivel scăzut (10~50 μA la 10~50 mV) pentru 100.000 de cicluri.
- Rezistenta de contact:
- Maxim inițial: ≤ 50 miliOhmi per contact.
- Testare maximă după viață: ≤ 200 miliOhmi per contact.
- Timpi de răspuns dinamic:
- Timp de acțiune: ≤ 4 milisecunde.
- Timp de eliberare: ≤ 4 milisecunde.
- Lățimea impulsului de acționare: reglabilă de la 10 la 50 milisecunde.
- Tensiune rezistentă dielectrică:
- La presiune standard: 500 V rms , 50 Hz.
- La presiune joasă: 250 V rms , 50 Hz.
- Rezistenta de izolare:
- Inițial: > 500 MegaOhmi.
- După stresul mediului: > 50 MegaOhmi.
- Greutate: < 3 grame (conector complet).
- Performanță de etanșare ermetică: Rata maximă de scurgere ≤ 1 x 10 -3 Pa·cm³/s.
- Specificații bobine electrice: Toate evaluările electrice sunt referite la o temperatură standard de 25°C.
Scenarii de aplicare
Capacitatea hibridă de putere/semnal și designul robust al J599 26KF32PA-H îl fac ideal pentru aplicațiile aerospațiale militare solicitante:
- Unități de distribuție a energiei aeronavelor militare (PDU): Interfața între sursele primare de energie și subsistemele avionice, combinând sursele de alimentare cu semnale de control/detecție.
- Pachete senzori și actuatori: Furnizarea de interfețe combinate de putere și date pentru actuatoare electro-mecanice, senzori inteligenți și sisteme de imagistică pe platforme militare.
- Stații de arme și depozite: interfețe pe stâlpii aeronavelor pentru arme sau poduri inteligente, oferind atât putere de tragere, cât și comunicare digitală cu magistrala de date.
- Putere la sol și echipamente de asistență: Conectori pentru unități militare de alimentare la sol și seturi de testare care necesită livrare simultană de curent ridicat și comunicare a semnalului de diagnosticare.
- Sisteme aeriene fără pilot (UAS): Putere critică și legături de date între vehiculul aerian și încărcături utile (camere EO/IR, pachete SIGINT) unde reducerea greutății și fiabilitatea sunt primordiale.
Implementarea acestui conector simplifică arhitectura sistemului, reduce greutatea și complexitatea instalării și îmbunătățește fiabilitatea generală a sistemului prin minimizarea punctelor de interconectare.
Procedura de instalare și operare
Pentru a asigura o performanță fiabilă, urmați acești pași cheie atunci când instalați J599 26KF32PA-H:
- Planificarea integrării sistemului: revizuiți pinout-ul conectorului și asigurați-vă compatibilitatea cu priza de aviație militară compatibilă. Planificați traseul cablurilor și reducerea tensiunii.
- Pregătirea și terminarea cablajului: utilizați tehnici adecvate de lipire sau sertizare a conectorilor de aviație pentru terminalele de calitate pentru aviație . Identificați clar firele de putere și semnal conform diagramei de cablare furnizate.
- Ansamblu conector: Introduceți cu grijă contactele terminate în cavitățile corecte ale carcasei conectorului de aviație , asigurându-vă că sunt complet așezate și blocate.
- Împerechere și blocare: Aliniați cheia conectorului cu canalul cheii prizei. Introduceți și cuplați mecanismul de cuplare KF conform designului său specific până când se obține o blocare pozitivă, sonoră/tactilă.
- Verificare și testare a sistemului: Efectuați verificări de continuitate pe toate circuitele, verificați rezistența de izolație și efectuați un test complet funcțional al sistemului conectat în condiții de funcționare.
Certificari si conformitate
Designul, materialele și procesele de fabricație pentru J599 26KF32PA-H sunt guvernate de un sistem strict de management al calității, aliniat cu standardele militare și aerospațiale majore. Producția noastră respectă cerințele de bază și protocoalele de testare încorporate în reglementările relevante de control al calității aviației ale armatei , asigurându-se că fiecare conector oferă performanța, trasabilitatea și fiabilitatea cerute pentru aplicațiile de apărare.
Opțiuni de personalizare
Oferim personalizare extinsă pentru a adapta J599 26KF32PA-H la cerințele specifice misiunii:
- Contact Mix & Configuration: aranjamente personalizate ale tipurilor de contact de putere și semnal, cantități și poziții în interiorul carcasei. Opțiuni pentru contacte de înaltă tensiune sau filtrate.
- Specificații de mediu și materiale: Placuri speciale ale carcasei (de exemplu, cadmiu, nichel electroless), etanșări la temperaturi ridicate și finisaje rezistente la coroziune pentru medii operaționale specifice.
- Carcasa din spate și interfață pentru cablu: Diverse configurații ale carcasei din spate (dreaptă, înclinată), materiale și opțiuni integrate de protecție împotriva tensiunii sau EMI.
- Ansamblu complet de cabluri: Fabricare la cheie de cablaj personalizat cu lungimi specificate, tipuri de cabluri (de exemplu, Kevlar), ecranare și integrarea altor conectori, cum ar fi conector de aviație cu 7 pini sau sub-ansambluri conector militar cu 8 pini .
- Documentație și identificare: Numerotare personalizată a pieselor, marcare cu laser, serializare și furnizare de manuale detaliate de instalare, diagrame de cablare (similar cu o diagramă de cablare a conectorului de aviație cu 5 pini, dar specifică acestei configurații) și modele 3D.
Procesul de producție și asigurarea calității
Fiecare conector J599 26KF32PA-H este fabricat printr-un proces controlat riguros, în mai multe etape. De la prelucrarea de precizie a componentelor carcasei și a pieselor de cuplare până la asamblarea automată și testarea terminalelor de calitate pentru aviație , fiecare pas este monitorizat și verificat. Asigurarea noastră cuprinzătoare a calității include testarea electrică 100% pentru toți parametrii critici (rezistența la contact, rezistența izolației, rezistența dielectrică), inspecția dimensională folosind CMM și testarea calificării mediului pe mostrele de producție. Acest lucru asigură că fiecare conector de tip militar îndeplinește cele mai înalte standarde de performanță și fiabilitate ca conectori de calitate pentru aviație .
Întrebări frecvente (FAQ)
- Î: Ce înseamnă sufixul „PA-H” din numărul piesei?
R: Sufixul „PA-H” indică în mod obișnuit o variantă specifică din seria J599 KF, denotă adesea caracteristici particulare, cum ar fi un aspect specific al contactelor (de exemplu, putere mixtă/semnal), o placare specializată sau o versiune calificată pentru parametrii de performanță mai înalți. Vă rugăm să consultați fișa noastră tehnică pentru atributele specifice ale variantei PA-H. - Î: Care este curentul nominal maxim pentru contactele de alimentare din acest conector?
R: În timp ce evaluarea standard de testare este 1A @ 28V DC, capacitatea maximă reală a curentului depinde de dimensiunea specifică a contactului și de calibrul firului utilizat. Oferim contacte cu curent nominal mai mare (de exemplu, 5A, 10A, 20A) în aceeași carcasă. Vă rugăm să specificați cerințele dvs. actuale pentru o soluție personalizată. - Î: Este acest conector compatibil cu prizele existente din seria J599 KF din domeniu?
R: Da, J599 26KF32PA-H este proiectat pentru a fi intermutabil cu alți conectori J599 Seria III, dimensiunea carcasei 26, stil KF, asigurând compatibilitatea anterioară și ușurința integrării în sistemele existente. - Î: Puteți furniza conectori cu suprimare sau filtrare a tensiunii tranzitorii încorporate?
A: Absolut. Putem integra contacte filtrate care conțin condensatori, inductori sau supresoare de tensiune tranzitorie (TVS) direct în inserția conectorului pentru a oferi filtrare EMI/RFI și protecție a circuitului la punctul de interfață. - Î: Care este timpul obișnuit de livrare pentru o comandă personalizată a acestui conector?
R: Timpul de livrare depinde de complexitatea personalizării și de cantitatea comenzii. Pentru configurațiile standard, menținem stocuri eficiente sau cicluri de producție. Pentru comenzile personalizate, oferim un calendar detaliat al proiectului după primirea cerințelor dumneavoastră specifice. Prioritizează comunicarea pentru a asigura livrarea la timp pentru nevoile programului dumneavoastră.
