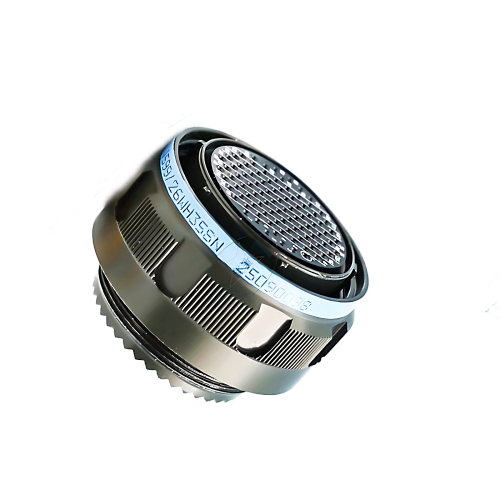

Conector de aviație militară J599 26WH35SN
Proiectat cu precizie pentru sisteme aerospațiale critice
Prezentare generală a produsului
Conectorul pentru aviație militară J599 26WH35SN reprezintă un apogeu al ingineriei de precizie în seria de încredere J599. Acest conector întruchipează standardul definitiv pentru conectorul de aviație cu calitate militară , conceput pentru a oferi performanțe excepționale în cele mai solicitante condiții. Proiectat special pentru aviație militară critică și aplicații aerospațiale, oferă o interfață robustă, de înaltă fiabilitate, care asigură conectivitate electrică sigură acolo unde defecțiunea nu este o opțiune. Fiind un conector militar de prim rang pentru utilizarea aviației , construcția sa acordă prioritate preciziei, rezistenței la mediu și integrității operaționale pe termen lung pentru cele mai dificile profile de misiune.
Caracteristici și avantaje ale produsului
J599 26WH35SN se distinge prin design superior și excelență în producție, oferind beneficii tangibile pentru aplicații cu mize mari:
- Fabricat cu precizie pentru o potrivire perfectă: Fabricat la toleranțe geometrice exacte, asigurând o aliniere impecabilă de împerechere și o performanță electrică consistentă - un atribut critic pentru un conector de tip militar de tip aviație .
- Etanșare avansată cu mai multe căi: Încorporează etanșare triplu redundantă la interfața, inserția și punctele de intrare a cablurilor, oferind o protecție excepțională împotriva umidității, prafului, nisipului și fluidelor la diferite presiuni atmosferice.
- Sistem de contact de înaltă performanță: Dispune de terminale placate cu aur de calitate pentru aviație care garantează o rezistență de contact ultra-scăzută și stabilă, esențială atât pentru transmisia de putere, cât și pentru integritatea semnalului sensibil la nivel scăzut.
- Mecanism de cuplare WH optimizat: Designul specializat de cuplare „WH” oferă o conexiune sigură, rezistentă la vibrații, cu angajare lină, crucială pentru menținerea integrității în medii de zbor cu stres ridicat.
- Izolație electrică superioară: Oferă o rezistență dielectrică excelentă și o rezistență ridicată la izolație, minimizând scurgerea semnalului și prevenind defecțiunile electrice în rețelele complexe de conectori electrici aerospațiali .
- Construcție ușoară și robustă: Proiectat cu materiale de înaltă rezistență, ușoare pentru a atinge o greutate de mai puțin de 3 grame fără a sacrifica durabilitatea necesară unui priză de aviație militară în aplicații solicitante.
Acest conector depășește capacitățile mufelor standard de aviație generală prin respectarea reglementărilor riguroase de control al calității aviației din armată și a specificațiilor exigente ale conectorului militar .
Specificatii tehnice
Performanța J599 26WH35SN este definită de parametri preciși și măsurabili care asigură siguranța operațională:
- Seria și configurația: seria J599, dimensiunea carcasei 26, stil de cuplare WH.
- Consumul de energie al bobinei: interval de funcționare de la 0,3 la 0,43 wați.
- Contact Load & Lifecycle Endurance:
- Capacitate de sarcină standard: 1 Amper la 28 V DC pentru minim 100.000 de cicluri de împerechere.
- Compatibilitate cu circuite la nivel scăzut: (10~50) μA la (10~50) mV, menținând performanța pe parcursul a 100.000 de cicluri.
- Rezistenta de contact:
- Maxim inițial per contact: ≤ 50 miliOhmi.
- Maxim după testarea de viață accelerată: ≤ 200 miliOhmi.
- Parametrii de răspuns dinamic:
- Timp de acțiune (marcă circuit): ≤ 4 milisecunde.
- Timp de eliberare (întrerupere a circuitului): ≤ 4 milisecunde.
- Interval de lățime a impulsului de acționare: (10~50) milisecunde.
- Tensiune rezistentă dielectrică:
- La presiunea atmosferică standard: 500 V rms , 50 Hz.
- Sub presiune joasă (simulare altitudine): 250 V rms , 50 Hz.
- Rezistenta de izolare:
- Minim inițial: > 500 MegaOhmi.
- Minim după testarea la stres de mediu: > 50 MegaOhmi.
- Greutate: mai puțin de 3 grame (ansamblu conector complet).
- Performanță de etanșare ermetică: Rata de scurgere maximă admisă de 1 x 10 -3 Pa·cm³/s.
- Specificații bobine electrice: Toate evaluările electrice sunt referite la o temperatură standard de 25°C. Sunt disponibile configurații specifice aplicației.
Scenarii de aplicare
Precizia și fiabilitatea J599 26WH35SN îl fac indispensabil pentru o gamă largă de aplicații critice aerospațiale și de apărare:
- Sisteme de control al zborului și avionică: interconexiuni critice în cadrul sistemelor fly-by-wire, calculatoarelor de gestionare a zborului și interfețelor cu pilot automat, unde integritatea semnalului este primordială.
- Senzori de precizie și interfețe de navigație: Conexiuni pentru sisteme de navigație inerțială (INS), receptoare GPS, calculatoare de date aeriene și alți senzori de înaltă precizie.
- Comunicații și război electronic (EW): interfețe de încredere pentru radiouri de comunicații securizate, sisteme radar și echipamente electronice de contramăsuri.
- Sisteme de gestionare a armelor și a depozitelor: conexiuni de precizie pentru controlul armamentului, interfețe de rachete și magistrale inteligente de date despre arme.
- Echipamente de testare, măsurare și calibrare: interfețe de înaltă fidelitate pentru echipamente de sprijin la sol, teste de sistem și bancuri de calibrare care deservesc platformele militare.
Implementarea acestui sistem de conector îmbunătățește fiabilitatea misiunii, reduce timpul de nefuncționare indus de întreținere și oferă asigurarea unei performanțe consistente în sistemele critice pentru viață.
Procedura de instalare și împerechere recomandată
Pentru a asigura o performanță optimă și o durată de viață optimă, urmați acești pași esențiali atunci când manipulați J599 26WH35SN:
- Inspecție și curățare înainte de conectare: inspectați cu atenție ștecherul conectorului de aviație și priza de aviație militară de cuplare pentru a detecta daune fizice, resturi sau umiditate. Curățați dacă este necesar folosind metode aprobate.
- Alinierea corectă: Aliniați cu atenție cheia conectorului cu canalul cheie al prizei. Pentru sistemul de cuplare WH, asigurați-vă că alinierea rotațională inițială corectă înainte de introducere.
- Angajare inițială: Introduceți ușor ștecherul drept în priză până când se simte rezistență din partea etanșării primare și a contactului pin/priză.
- Angajarea mecanismului de cuplare: Activați mecanismul de cuplare WH conform designului său - implicând de obicei o anumită acțiune de împingere, răsucire sau pârghie - până când se obține o blocare definitivă, pozitivă (deseori indicată printr-un clic sonor sau un indicator vizual).
- Verificare și testare funcțională: Verificați vizual cuplarea și blocarea completă. Efectuați teste de continuitate electrică și de rezistență a izolației. Pentru cablarea personalizată, urmați întotdeauna documentația specifică de fixare a pinurilor, similară în detaliu cu o diagramă cuprinzătoare de cablare a conectorului de aviație cu 5 pini .
Certificari si conformitate
J599 26WH35SN este fabricat conform unui sistem strict de management al calității, conceput să îndeplinească și să depășească cerințele de performanță ale standardelor militare și aerospațiale relevante. Procesele noastre sunt aliniate cu principiile de bază ale reglementărilor majore de control al calității aviației din armată , asigurând că fiecare conector oferă trasabilitatea, fiabilitatea și performanța cerute în aplicațiile de apărare.
Opțiuni de personalizare
Oferim soluții personalizate în cadrul platformei J599 26WH35SN pentru a răspunde cerințelor specifice ale programului:
- Configurație și aspect de contact: aranjamente personalizate de pin, tipuri de contacte mixte (semnal, putere, coaxial, de înaltă tensiune) și placare cu aur selectiv pentru circuitele critice.
- Specificații de mediu și materiale: Finisaje specializate ale carcasei (cadmiu, placare cu nichel), compuși elastomeri pentru intervale extinse de temperatură și acoperiri conforme pentru medii corozive.
- Personalizare carcasă din spate și accesorii: diferite unghiuri ale carcasei din spate, materiale (aluminiu, oțel inoxidabil, compozit) și opțiuni integrate de detensionare sau adaptor de conducte.
- Ansamblu complet al cablajului: servicii de asamblare de cabluri la cheie cu tipuri de cabluri specificate, ecranare, lungimi și integrarea altor tipuri de conectori, cum ar fi conectorul de aviație cu 7 pini sau interfețele conectorului militar cu 8 pini .
- Identificare și documentare: marcare laser personalizată, numerotare a pieselor, serializare și furnizare de manuale detaliate de instalare, rapoarte de testare și modele 3D pentru integrarea designului.
Procesul de producție și asigurarea calității
Fiecare conector J599 26WH35SN este rezultatul unui proces de fabricație controlat meticulos. De la achiziționarea de materii prime certificate până la prelucrarea CNC de precizie, asamblarea automată a contactelor și testarea finală, fiecare etapă include verificări riguroase de calitate. Protocolul nostru cuprinzător de asigurare a calității include teste electrice 100% pentru rezistența la contact, rezistența izolației și rezistența dielectrică, verificarea dimensională prin mașini de măsurare în coordonate (CMM) și testarea la stres de mediu pe mostre de producție. Acest lucru asigură că fiecare conector de tip militar îndeplinește cele mai înalte standarde pentru conectorii de calitate pentru aviație .
Întrebări frecvente (FAQ)
- Î: Ce avantaje specifice oferă stilul de cuplare „WH”?
R: Cuplajul „WH” este proiectat pentru medii care necesită atât cuplare/decuplare rapidă, cât și rezistență extremă la vibrații. În mod obișnuit, are un mecanism de blocare robust care oferă o confirmare clară tactilă și adesea sonoră a împerecherii sigure, prevenind deconectarea accidentală - o caracteristică critică pentru aplicațiile cu priza de aviație militară . - Î: Acest conector este calificat pentru utilizare în compartimentele de aeronave sub presiune?
R: Da, sistemul de etanșare al conectorului este proiectat și testat pentru a menține integritatea între diferențele de presiune, făcându-l potrivit pentru utilizare atât în zonele presurizate, cât și în cele nepresurizate ale unei aeronave. Specificația testului dielectric de joasă presiune validează direct această capacitate. - Î: Puteți furniza acest conector cu îmbunătățiri de ecranare EMI/RFI?
A: Absolut. Oferim versiuni cu ecranare îmbunătățită, inclusiv finisaje conductoare ale carcasei, carcase din spate ecranate și integrarea contactelor de filtru pentru a suprima interferențele electromagnetice în benzile de frecvență desemnate. - Î: Care este durata de valabilitate și condiția de depozitare recomandată pentru acest conector?
R: Când este depozitat în ambalajul original într-un mediu controlat (temperatura: 15-25°C, umiditate: < 60% RH), conectorul are o perioadă de valabilitate de mai mulți ani. Recomandăm inspecții periodice dacă sunt depozitate pe perioade lungi. - Î: Cum asigură J599 26WH35SN dvs. coerența cu specificațiile militare?
A> Menținem trasabilitatea completă a materialelor și proceselor. Producția noastră utilizează scule și echipamente de inspecție calibrate la standardele cerute. În plus, efectuăm teste regulate de calificare a produsului în funcție de parametrii cheie ai specificației relevante pentru a asigura conformitatea continuă și consecvența performanței.
