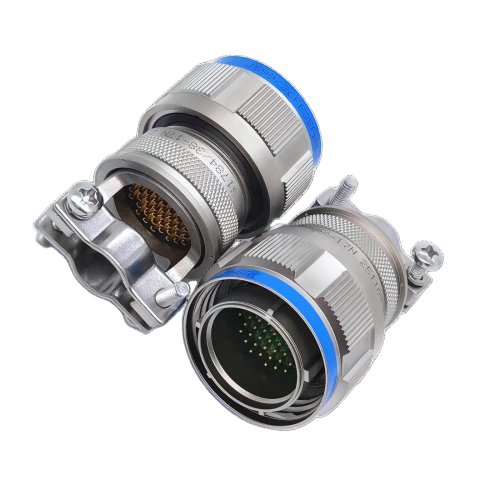

Conector și coadă pentru aviație militară J59926FE35PHN+J178438-17N
Prezentare generală a produsului
Conectorul și coada pentru aviație militară J59926FE35PHN+J178438-17N reprezintă o soluție completă de interconectare concepută pentru cele mai solicitante aplicații de aviație militară. Acest conector de aviație J59926FE35PHN și J178438-17N pentru uz militar combină un conector circular de înaltă performanță cu un ansamblu de cablu integrat, oferind o soluție gata de instalat pentru sistemele critice de aeronave. Proiectat ca un conector de înaltă performanță pentru aviație militară J59926FE35PHN J178438-17N , acest ansamblu îndeplinește cerințele stricte ale platformelor militare moderne unde fiabilitatea și durabilitatea nu sunt negociabile.
Caracteristici cheie și avantaje tehnice
- Soluție completă de asamblare: Conectorul de aviație militară pre-asamblat J59926FE35PHN cu J178438-17N elimină erorile de terminare a câmpului și asigură o performanță optimă.
- Construcție de calitate militară: Construit cu materiale pentru conectori de calitate pentru aviație , care rezistă la vibrații extreme, șocuri și fluctuații de temperatură conform specificațiilor militare.
- Etanșare ecologică superioară: interfața conectorului sigilată ermetic și intrarea cablului oferă protecție completă împotriva umidității, prafului și schimbărilor de presiune de altitudine.
- Detensionare îmbunătățită: Sistemul robust de detensionare protejează punctele de terminare a cablurilor de solicitările mecanice în timpul funcționării și întreținerii.
- Performanță electrică optimizată: Are rezistență de contact scăzută (≤50mΩ inițială) și rezistență ridicată de izolație (>500MΩ) pentru transmisie fiabilă a semnalului.
- Ecranarea EMI/RFI: Ecranarea integrată în întregul ansamblu asigură compatibilitatea electromagnetică în medii avionice dense.
- Capacitate de deconectare rapidă: Proiectat pentru operațiuni rapide de împerechere/deconectare, critice pentru întreținere și service pe teren.
Specificatii tehnice

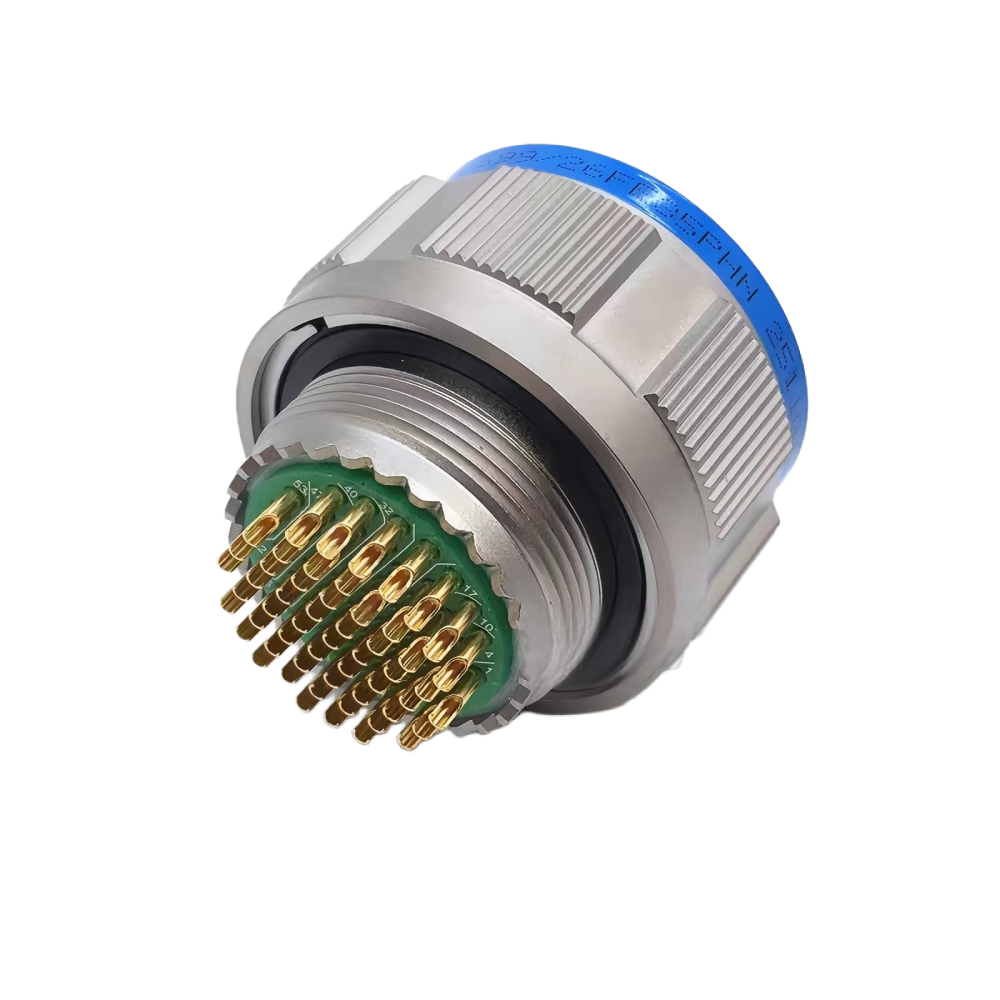

Specificații conector (J59926FE35PHN)
- Seria: Seria J599, configurație 26FE35PHN
- Dimensiunea carcasei: dimensiunea carcasei 26 pentru un echilibru optim al dimensiunilor și densității pinii
- Configurație contact: mai multe aranjamente de contact disponibile (de obicei, 55+ pini)
- Curent nominal: Până la 7,5 A per contact
- Tensiune nominală: 1000 V RMS la nivelul mării
- Rezistență de contact: ≤ 50mΩ inițial, ≤ 200mΩ după testarea ciclului de viață
- Rezistență de izolație: > 5000 MΩ la 500V DC
- Rezistenta dielectrica: 1500V RMS la nivelul marii
Specificații ansamblu cabluri (J178438-17N)
- Tip cablu: cablu ecranat de calitate militară, conform specificațiilor relevante
- Dimensiunea conductorului: optimizat pentru cerințele de transport curent
- Ecranare: scut împletit cu sârmă de scurgere pentru protecție EMI
- Material jachetă: izolație la temperaturi ridicate, rezistentă la fluide
- Opțiuni de lungime: Lungimi standard disponibile; lungimi personalizate la cerere
- Carcasa din spate: Carcasă din spate de detensionare pentru protecție mecanică
Caracteristici de performanță
- Temperatura de funcționare: -65°C până la +200°C
- Rezistența la vibrații: MIL-STD-202, Metoda 214
- Rezistență la șoc: MIL-STD-202, Metoda 213
- Etanșare: etanșare ermetică, rata de scurgere ≤1×10⁻³ Pa·cm³/s
- Rezistență la coroziune: pulverizare salină testată conform MIL-STD-810
- Rezistență la fluide: compatibil cu carburanți de aviație, fluide hidraulice și solvenți
- Evaluare de altitudine: Operațional până la 70.000 de picioare
Procedura de instalare
- Inspecție înainte de instalare: inspectați vizual ansamblul complet pentru orice deteriorare. Verificați pinii conectorului și starea cablului.
- Pregătirea sistemului: Asigurați-vă că zona de montare este curată și pregătită. Verificați spațiul liber adecvat pentru cuplarea conectorului.
- Alinierea conectorului: Aliniați caracteristicile cheii și ale canilor de cheie pe ambele jumătăți de conector înainte de cuplare.
- Operație de împerechere: Cuplați ușor conectorii, apoi rotiți piulița de cuplare în sensul acelor de ceasornic până când se obține blocarea pozitivă.
- Dirijarea cablurilor: Dirijați ansamblul cablului de-a lungul căii desemnate, fixându-l cu cleme aprobate la intervale recomandate.
- Reglarea detensionării: Reglați detensionarea pentru a preveni tensiunea pe conexiunile electrice, permițând în același timp mișcarea necesară.
- Verificare finală: Efectuați teste de continuitate și rezistență a izolației înainte de activarea sistemului.
Scenarii de aplicare
Acest ansamblu conector pentru aviație de precizie J59926FE35PHN și J178438-17N este proiectat pentru aplicații militare critice, inclusiv:
- Sisteme aviatice: Principalele interconexiuni pentru calculatoarele de control al zborului, calculatoarele de misiune și sistemele de afișare
- Integrarea armelor: conexiuni critice pentru sistemele de control al armamentului, podurile de țintire și sistemele de contramăsuri
- Rețele de senzori: interconexiuni pentru sisteme radar, senzori EO/IR și echipamente de supraveghere
- Distribuție de energie: conexiuni de curent ridicat pentru sistemele de generare și distribuție a energiei aeronavelor
- Sisteme de comunicații: Conexiuni pentru echipamente de comunicații securizate și legături de date
- Interfețe de asistență la sol: interfețe de întreținere și testare pentru diagnosticarea și întreținerea aeronavelor
Valoare pentru achizițiile de apărare
- Timp de instalare redus: Configurația pre-asamblată elimină terminarea pe teren, reducând timpul de instalare cu până la 70% în comparație cu soluțiile asamblate pe teren.
- Fiabilitate sporită: Ansamblul controlat din fabrică asigură terminații optime și performanță constantă, reducând defecțiunile pe teren.
- Logistică simplificată: un singur număr de piesă pentru asamblarea completă simplifică comanda, gestionarea stocurilor și înlocuirea.
- Întreținere îmbunătățită: Designul cu deconectare rapidă facilitează întreținerea rapidă și reduce timpul de nefuncționare al aeronavei.
- Suport pentru certificare: testarea completă a ansamblului și documentația susțin cerințele de certificare a sistemului.
- Eficiență a costurilor: costuri reduse cu forța de muncă pentru instalare și întreținere, plus durata de viață extinsă, costul total de proprietate mai mic.
Certificari si conformitate
Ansamblul J59926FE35PHN+J178438-17N este fabricat pentru a respecta specificațiile MIL-DTL-38999 Seria IV și standardele relevante de ansamblu de cabluri. Procesele noastre de producție respectă reglementările de control al calității aviației din armată și includ testare cuprinzătoare pentru a asigura conformitatea cu cerințele de performanță militară.
Opțiuni de personalizare
ABC oferă personalizare extinsă pentru a îndeplini cerințele specifice misiunii:
- Lungimea cablului: lungimi personalizate de cablu de la 0,5 la 20 de metri
- Configurație contact: aranjamente specifice de pin și tipuri de contacte
- Tip de cablu: diverse construcții de cablu de calitate militară (ecranat, coaxial, triaxial)
- Opțiuni pentru învelișul spatelui: diferite configurații de detensionare și protecție a mediului
- Identificare: marcaje personalizate, codare de culori și serializare
- Testare: pachete de testare și certificare specifice aplicației
Excelență în producție
Fiecare ansamblu J59926FE35PHN+J178438-17N este supus unei fabrici de precizie cu procese automate de sertizare și lipire. Asigurarea noastră de calitate include testarea electrică 100% atât a ansamblului conectorului, cât și a cablului, inspecția optică automată a terminațiilor și testarea cuprinzătoare de mediu. Controlul statistic al procesului asigură coerența între ciclurile de producție, în timp ce testarea pe lot validează performanța la standardele militare. Această abordare riguroasă garantează că fiecare ansamblu îndeplinește cerințele stricte pentru conectorul fiabil pentru aviație militară J59926FE35PHN cu aplicații J178438-17N .
Întrebări frecvente
Care sunt avantajele unui conector pre-asamblat și un ansamblu de cablu?
Configurațiile pre-asamblate asigură terminații optime, performanță constantă, timp de instalare redus și eliminarea erorilor de terminare pe teren care pot compromite fiabilitatea.
Cum rezistă ansamblul la vibrațiile aeronavei?
Ansamblul este proiectat cu caracteristici rezistente la vibrații, inclusiv prindere sigură a cablului, detensionare și mecanisme de blocare a conectorului care îndeplinesc cerințele de vibrații MIL-STD-202.
Ce întreținere este necesară pentru fiabilitatea pe termen lung?
Este nevoie de o întreținere minimă. Inspecția regulată a etanșărilor și conectorilor, împreună cu manipularea adecvată în timpul împerecherii/dezîmperecherii, asigură performanță pe termen lung.
Pot fi furnizate lungimi de cablu personalizate?
Da, oferim lungimi de cablu personalizate de la 0,5 la 20 de metri, cu optimizarea lungimii specifice pentru cerințele dumneavoastră de instalare.
Ce testare se efectuează pe fiecare ansamblu?
Fiecare ansamblu este supus testării de continuitate, testării rezistenței izolației, testelor de rezistență dielectrică și inspecției vizuale. Testarea pe lot include screening-ul stresului de mediu.
Sunt furnizate instrumente de instalare și îndrumări?
Da, oferim ghiduri cuprinzătoare de instalare, specificații de cuplu și instrumente recomandate pentru instalarea și întreținerea corespunzătoare.
