Conector de aviație militară Y11P-2041ZK10 |
Conector dreptunghiular compact pentru aplicații de înaltă densitate

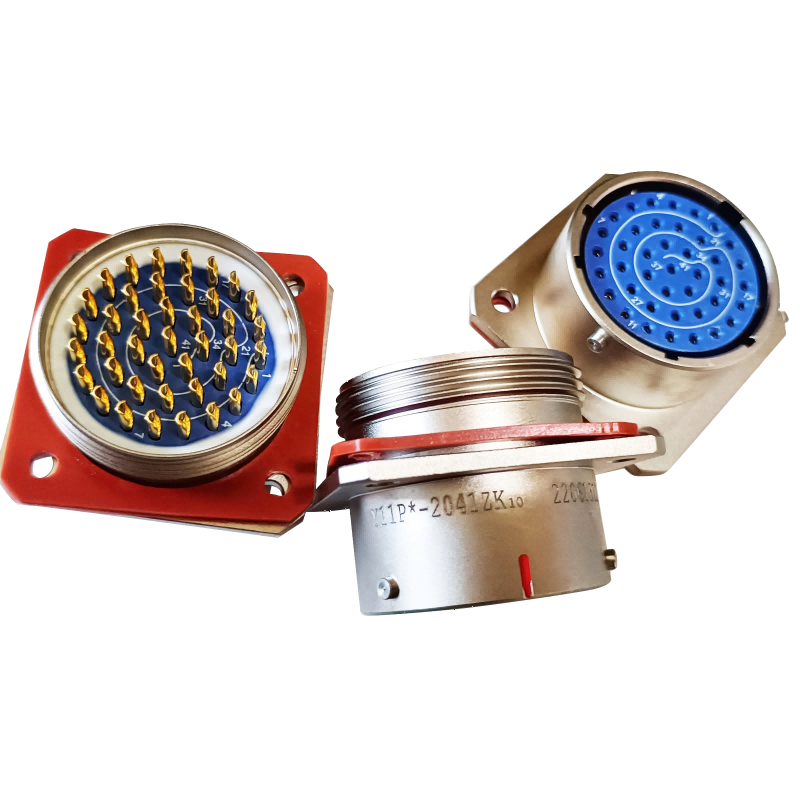

Prezentare generală a produsului
Conectorul YM pentru aviație militară Y11P-2041ZK10 este un conector dreptunghiular robust, compact, proiectat pentru transmisie fiabilă a semnalului și a puterii moderate în medii cu vibrații ridicate, cu spațiu limitat. Proiectat special pentru aplicații aerospațiale, sisteme fără pilot și transport, acest conector oferă o interfață robustă și etanșă pentru conexiunile critice în controlorii de zbor de drone, rețelele de senzori ai aeronavei și sistemele de control al trenurilor. Ca parte a soluțiilor cuprinzătoare de interconectare YM — care completează dispozitivele de control de precizie precum releele de semnal PCB și releele cu stare solidă — Y11P-2041ZK10 oferă o fiabilitate excepțională într-o amprentă minimă, făcându-l ideal pentru ansambluri electronice moderne, dens, unde fiecare milimetru contează.
Avantajul principal: Echilibru optim între dimensiuni compacte, densitate mare de contact și etanșare de mediu de calitate militară, oferind performanțe fiabile acolo unde spațiul și greutatea sunt constrângeri critice de proiectare.
Specificatii tehnice
- Model: Y11P-2041ZK10 47Pins
- Tip conector: Compact dreptunghiular, carcasă metalică
- Material carcasă: aliaj ușor de aluminiu cu finisaj de protecție conductiv
- Sistem de contact:
- Configurație contact: aranjament de înaltă densitate adaptat pentru semnal și putere moderată (număr specific de pini definit de model).
- Tip de contact: Contacte sertizate detașabile, de obicei cu suprafețe placate cu aur pentru rezistență de contact scăzută și stabilă.
- Curent nominal: Contacte evaluate pentru niveluri de semnal (până la 5A) potrivite pentru interfața cu releele plăcii PCB și circuitele de control.
- Rezistență de contact: de obicei ≤15mΩ per contact, asigurând o atenuare minimă a semnalului și cădere de tensiune.
- Performanta electrica:
- Tensiune nominală: Evaluat pentru funcționare la 250 V AC/DC, compatibil cu sistemele standard de aviație de 28 V DC și tensiuni de control industrial de 24 V/48 V.
- Rezistență de izolație: >1000 MΩ la minim 500V DC, asigurând o izolare excelentă între circuite.
- Rezistenta dielectrica: Rezistenta la 1000 V AC RMS intre contacte si intre contacte si carcasa.
- Mecanic și de mediu:
- Mecanism de cuplare: sistem de blocare rapidă cu șurub sau împingere și tragere pentru o împerechere rezistentă la vibrații.
- Protecție la pătrundere: Standard IP65 (etanș la praf și protejat împotriva jeturilor de apă de joasă presiune). Opțiuni de etanșare îmbunătățite disponibile.
- Interval de temperatură de funcționare: -55°C până la +105°C (standard), cu intervale mai largi posibile cu garnituri speciale.
- Etanșare: Garniturile din silicon la interfață și intrarea firului asigură o etanșare fiabilă a mediului.
- Greutate și dimensiune: Conceput pentru a fi ușor și compact, contribuind la reducerea greutății generale a sistemului.
Caracteristici și avantaje ale produsului
- Design optimizat pentru spațiu: factorul de formă dreptunghiular și dimensiunile compacte ale carcasei permit utilizarea eficientă a spațiului panoului, permițând o densitate mai mare a conexiunii în zonele înguste, cum ar fi compartimentele avionice pentru drone sau controlerele industriale compacte.
- Integritate la vibrații ridicate: mecanismul de blocare pozitivă asigură că conexiunea rămâne sigură în condiții de vibrații și șocuri susținute, o cerință critică în aplicațiile aerospațiale și feroviare, similară cu fiabilitatea așteptată de la releele metalice militare .
- Ecranare superioară EMI: carcasa complet metalică oferă o ecranare eficientă pentru interferența electromagnetică (EMI) și interferența radiofrecvenței (RFI), protejând semnalele sensibile pentru componente precum releele cu stare solidă și echipamentele de comunicație.
- Contacte detașabile și reparabile: contactele individuale pot fi introduse și îndepărtate cu ușurință, permițând reparații pe teren, schimbări de cablare și înlocuire ușoară fără a arunca întregul conector - reducând costurile ciclului de viață și timpul de nefuncționare.
- Etanșare robustă pentru mediu: Garniturile și glandele de etanșare de înaltă calitate oferă protecție fiabilă împotriva umidității, prafului și contaminanților, asigurând performanță în condiții dure, asemănătoare integrității de etanșare a unui releu de etanșare metalic .
- Polarizare și cheie: Caracteristicile de polarizare integrate previn împerecherea incorectă, asigurând conexiuni fără erori în sisteme complexe cu mai mulți conectori similari.
Avantajul nostru de producție: YM își valorifică experiența vastă în prelucrarea metalelor de precizie și tehnologia contactelor electrice - perfecționată de-a lungul anilor de producție de relee polarizate și relee de blocare - pentru a produce Y11P-2041ZK10. Acest lucru asigură o acuratețe dimensională excepțională, o calitate consistentă a placajului și o etanșare fiabilă a mediului.
Cum să specificați și să instalați conectorul Y11P-2041ZK10
- Analiza circuitului și planificarea conexiunii: identificați toate semnalele și liniile de alimentare care necesită interconectare. Creați o diagramă de conectare pentru a aloca contactele în mod corespunzător între circuitele de alimentare și de semnal.
- Selectarea conectorilor și accesoriile: Selectați varianta Y11P-2041ZK10 cu numărul necesar de contacte. Alegeți carcasa din spate, presetupă de etanșare și eșantionare corecte pentru tipul și diametrul cablului dumneavoastră.
- Terminare contact: Folosind unelte recomandate de producător, sertizează firele la contactele detașabile. Asigurați-vă că fiecare sertizare este sigură și contactul este bine așezat în inserția conectorului, conform diagramei de conectare.
- Ansamblu și etanșare cablu: direcționați cablul prin carcasa din spate și prin presetupă de etanșare. Asamblați inserția în carcasa conectorului, instalați toate etanșările de mediu și strângeți ansamblul pentru a comprima corect etanșările.
- Integrarea panoului și conexiunea finală: Montați ferm conectorul pe panoul echipamentului. Aliniați ștecherul și priza folosind elementele de ghidare, apoi cuplați și fixați mecanismul de blocare. Efectuați teste de continuitate și rezistență de izolație.
Scenarii de aplicare
Compact și robust Y11P-2041ZK10 este ideal pentru o gamă largă de nevoi de interconectare solicitante:
- Sisteme de control al zborului drone și UAV: interfața principală între controlerul de zbor și modulele periferice, cum ar fi ESC-uri (controlere electronice de viteză), GPS, radiouri de telemetrie și încărcături utile în corpurile de avioane compacte.
- Rețele de senzori și instrumente pentru aeronave: conectează grupuri de senzori (temperatură, presiune, poziție) la unități de achiziție de date sau la calculatoare de control al motorului.
- Sisteme de control al ușilor și pasagerilor pentru vehicule feroviare: interfețe din unitățile de control pentru dispozitivele de acționare a ușilor, afișajele de informații pentru pasageri și sistemele CCTV din vagoane de tren.
- Electronice militare portabile: utilizate în echipamente de comunicații care pot fi desfășurate pe teren, sisteme radar portabile și cutii de control pentru vehicule terestre fără pilot (UGV).
- Robotică industrială și automatizare: Oferă interconexiuni etanșe pentru modulele I/O, grupurile de senzori și conexiunile actuatoarelor pe brațele robotizate și vehiculele cu ghidare automată (AGV).
- Monitorizarea sistemului energetic nou: potrivit pentru interconectarea în unitățile sistemului de management al bateriei (BMS) sau panourile de control cu invertor solar, care funcționează adesea împreună cu releele de energie noi .
Valoare pentru cumpărători: permite miniaturizarea produselor finale, reduce greutatea sistemului, îmbunătățește fiabilitatea prin mai puține puncte de conectare, simplifică întreținerea cu contacte care pot fi reparate și oferă protecție robustă pentru electronice în medii de operare dificile.
Certificari si conformitate
Fabricat în unitatea noastră auditată de SGS sub un sistem de management al calității certificat, seria de conectori Y11P-2041ZK10 este proiectată pentru a îndeplini cerințele de performanță ale standardelor militare și industriale relevante (cum ar fi MIL-DTL-83723). Procesele noastre asigură conformitatea materialului cu directivele RoHS și REACH. În timp ce unitățile standard sunt construite conform acestor specificații riguroase de proiectare, certificările specifice proiectului (UL, CE) pot fi acceptate, în concordanță cu capacitatea noastră dovedită de a furniza componente certificate, cum ar fi releele auto .
Opțiuni de personalizare
YM oferă personalizare extinsă pentru a adapta conectorul Y11P-2041ZK10 la cerințele specifice aplicației dvs.:
- Configurații personalizate de pin: Design de inserții cu aranjamente specifice și amestecuri de contacte de semnal și de putere pentru a se potrivi exact cu pin-out.
- Modificări ale carcasei: design personalizat de flanșe, modele de găuri de montare sau extensii de carcasă pentru a se potrivi cu dispoziții unice ale panourilor.
- Etanșare specializată: Materiale personalizate pentru garnituri (de exemplu, Viton, EPDM) pentru rezistență specifică la substanțe chimice, la temperatură sau la fluid, pentru a obține niveluri IP mai ridicate (IP67, IP68).
- Variante ale mecanismului de blocare: Opțiuni pentru diferite stiluri de blocare, cum ar fi sisteme de deconectare rapidă cu un sfert de tură sau sisteme de blocare cu pârghie.
- Servicii de asamblare cablaj: ansamblu complet de cabluri cu contacte preinstalate, fire tăiate la lungime și testate, livrate ca cablaj gata de instalat.
- Marcare și identificare: marcare laser personalizată pe carcasă pentru numerele de piesă, desemnarea pinului #1, codurile de culoare sau siglele corporative.
Expertiza noastră consacrată OEM/ODM , demonstrată prin colaborări de succes pe relee flash personalizate și relee industriale de putere specializate, ne permite să proiectăm o soluție de conector care se integrează perfect în designul dumneavoastră.
Proces de control al producției și calității
Fiecare conector Y11P-2041ZK10 este fabricat printr-un proces riguros, în mai multe etape, pentru a asigura o calitate fără compromis:
- Prelucrare CNC de precizie: carcasele conectorilor și feroneria sunt prelucrate din stoc de aluminiu certificat, cu toleranțe strânse, în special pe suprafețele critice de etanșare și cuplare.
- Ștanțarea și placarea contactelor: Contactele sunt ștanțate cu precizie din aliaj de cupru și sunt supuse unei placari selective cu aur sau staniu în procese controlate pentru a asigura performanțe electrice optime și rezistență la coroziune.
- Turnare prin injecție: inserțiile dielectrice și componentele de etanșare sunt turnate din termoplastice și elastomeri de înaltă performanță, ignifugă.
- Subansamblu și inspecție: Contactele sunt asamblate în izolator. Fiecare subansamblu este inspectat pentru orientarea corectă și integritatea mecanică.
- Asamblarea finală și testarea eșantionului: conectorii completi sunt asamblați. O probă semnificativă din punct de vedere statistic din fiecare lot de producție este supusă unor teste cuprinzătoare, inclusiv rezistență dielectrică, rezistență la izolație și teste de etanșare la mediu (dacă este specificat).
- Trasabilitate și eliberare finală: Toate materialele și procesele sunt documentate pentru o trasabilitate completă. Produsele finite sunt inspectate, ambalate pentru a preveni deteriorarea și etichetate corespunzător.
Această asigurare a calității de la capăt la capăt, aliniată cu standardele pentru releele noastre cu stare solidă și alte componente de precizie, garantează conectori care oferă performanțe fiabile și pe termen lung în aplicații critice.
