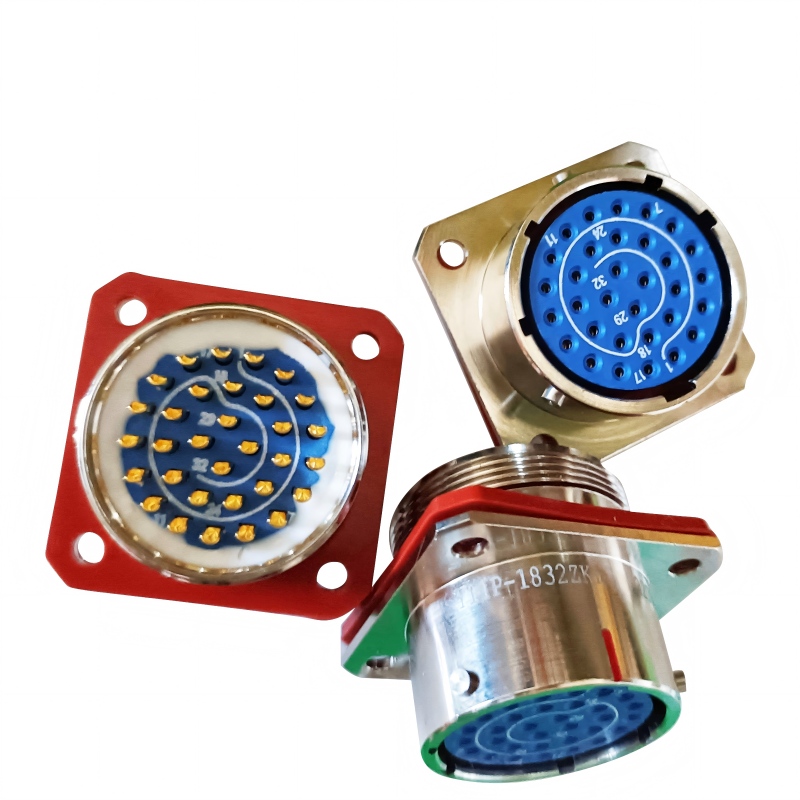

Conector de aviație militară Y11P-1832ZJ10 |
Sistem de conector D-Sub sigilat de înaltă densitate
Prezentare generală a produsului
Conectorul YM pentru aviație militară Y11P-1832ZJ10 este un sistem de conectori D-subminiatură etanșat de înaltă densitate, proiectat pentru transmisia de semnal și date critice pentru misiuni în cele mai solicitante medii aerospațiale, de apărare și industriale. Conceput pentru a rezista la vibrații extreme, umiditate și interferențe electromagnetice, acest conector oferă interconexiune fiabilă cu mai mulți pini pentru avionica drone, unitățile de control al motoarelor de aeronave și sistemele de comunicații feroviare. Fiind o componentă cheie în portofoliul cuprinzător de interconexiune al YM – care include dispozitive de control de precizie, cum ar fi releele de semnal PCB și releele cu stare solidă – Y11P-1832ZJ10 oferă performanțe excepționale, combinând factorul de formă familiar D-Sub cu robustețe de calitate militară și etanșare ecologică.
Avantaj principal: Tehnologie avansată de etanșare ecologică combinată cu design cu densitate mare de contact și ecranare EMI/RFI superioară, oferind performanțe fiabile acolo unde conectorii D-Sub de calitate comercială sunt inadecvați.
Specificatii tehnice
- Model: Y11P-1832ZJ10
- Tip conector: subminiatură D sigilată de înaltă densitate, carcasă metalică
- Configurație Shell:
- Dimensiuni standard: Disponibil în configurații DB9, DB15, DB25, DB37, DB50 și HD15
- Material carcasă: oțel sau aliaj de aluminiu cu galvanizare rezistentă la coroziune (zinc, nichel sau cadmiu)
- Montare: Montare pe panou standard cu flanșe și feronerie de montaj integrate
- Sistem de contact:
- Tip de contact: Contacte din aliaj de cupru prelucrate cu placare cu aur peste bariera de nichel
- Aranjamentul de contact: Aspect de înaltă densitate care maximizează numărul de pini în dimensiunile standard ale carcasei
- Curent nominal: 3-5A per contact (semnal), compatibil cu circuitele de control care utilizează relee de placă PCB
- Rezistență de contact: rezistență inițială ≤15mΩ pentru transmisie fiabilă a semnalului
- Performanta electrica:
- Tensiune nominală: tensiune de lucru 250 V AC/DC, potrivită pentru sistemele de aviație de 28 V DC
- Rezistență de izolație: >5000 MΩ la 500V DC minim
- Rezistenta dielectrica: 1500 V AC RMS intre contacte si carcasa timp de 60 de secunde
- Eficacitatea ecranării EMI/RFI: >100dB de la 30MHz la 1GHz
- Mediu și mecanic:
- Protecție la pătrundere: standard IP67 atunci când este cuplat și instalat corespunzător
- Temperatura de funcționare: -55°C până la +125°C
- Sistem de etanșare: garnituri din silicon multistrat la interfață și la intrarea cablului
- Rezistență la vibrații: Îndeplinește MIL-STD-202F, Metoda 214
- Rezistență la șocuri: Îndeplinește MIL-STD-202F, Metoda 213
- Mecanism de cuplare: Sistem de blocare cu șuruburi cu patru colțuri pentru o împerechere sigură
Caracteristici și avantaje ale produsului
- Etanșare ecologică de calitate militară: Dispune de tehnologie avansată de etanșare în mai multe puncte care oferă protecție completă împotriva umidității, prafului, combustibililor și fluidelor hidraulice - oferind o fiabilitate comparabilă cu releele noastre de etanșare metalice în condiții dure de funcționare.
- Protecție EMI/RFI îmbunătățită: Încorporează garnituri conductoare și un design optimizat al carcasei care oferă o ecranare electromagnetică excepțională, protejând semnalele sensibile de interferențe atunci când sunt conectate la dispozitive precum relee cu stare solidă sau echipamente de comunicație.
- Configurație de contact de înaltă densitate: Maximizează numărul de pini în dimensiunile D-Sub standard, permițând mai multor semnale să treacă printr-o interfață cu un singur conector - ideal pentru sisteme complexe care necesită semnale de control multiple de la releele de semnal PCB .
- Durabilitate mecanică superioară: Designul inserției întărite, cuplajul robust cu blocare cu șurub și eșantionarea integrată asigură performanță fiabilă în condiții de vibrații continue și solicitări mecanice în aplicații aerospațiale și de transport.
- Contacte detașabile de sertizare/de lipire: Cele mai multe variante au contacte înlocuibile pe teren, permițând întreținere ușoară, configurații personalizate de pini și asamblare simplificată a cablajului - reducând costul total de proprietate.
- Construcție rezistentă la coroziune: placarea și finisajele cu specificații militare oferă o rezistență excelentă la stropii de sare, substanțe chimice și coroziunea mediului pentru o durată de viață extinsă în aplicații dificile.
Avantajul nostru de producție: YM își aplică deceniile de experiență în producție de precizie - perfecționată prin producerea de relee metalice militare și relee polarizate - pentru a crea conectori cu precizie dimensională excepțională, suprafețe de etanșare fiabile și contacte de aur care asigură stabilitatea electrică pe termen lung și consistența performanței.
Cum să specificați și să instalați conectorul Y11P-1832ZJ10
- Analiza cerințelor aplicației: Determinați numărul de linii de semnal, cerințele de tensiune/curent și condițiile de mediu. Selectați dimensiunea adecvată a carcasei și configurația de contact.
- Selectarea componentelor: Alegeți perechea de ștecher și prize cu sexul și numărul corect de pini. Selectați stilul de carcasă din spate (dreaptă, în unghi drept) și presetupe pentru cabluri pentru diametrul cablului dumneavoastră.
- Terminare contact: Folosind instrumente de sertizare calibrate, terminați firele la contactele detașabile. Verificați că fiecare contact este introdus corect în cavitatea desemnată cu retenție pozitivă.
- Asamblarea cablului și etanșarea: Treceți cablul prin carcasa din spate și instalați garnituri de etanșare. Asamblați conectorul, asigurându-vă că toate garniturile sunt poziționate corect înainte de strângerea finală pentru a obține gradul IP specificat.
- Integrarea și testarea panoului: Montați recipientul pe panou folosind hardware-ul furnizat. Aliniați conectorii, cuplați dispozitivele de blocare cu șurub în model în cruce la cuplul specificat. Efectuați teste de continuitate, rezistență de izolație și (dacă este necesar) de rezistență dielectrică.
Scenarii de aplicare
Conectorul D-Sub sigilat Y11P-1832ZJ10 este esențial pentru interconectarea robustă a semnalului în industriile solicitante:
- Avionica aeronavei și controlul zborului: interfețe primare pentru calculatoarele de management al zborului, sistemele de pilot automat și unitățile de afișare din cabina de pilotaj, unde conexiunile sigilate fiabile sunt esențiale pentru siguranță.
- Sisteme aeriene fără pilot (UAS): conectează stațiile de control la sol la terminalele de date și între modulele avionice din dronele care necesită protecție a mediului.
- Semnalizare și comunicații feroviare: Folosit în echipamentele de semnalizare de cale și sistemele de control ale trenului care se interfață cu releele de putere industriale și rețelele de control.
- Sisteme militare de comandă și control: furnizează interfețe sigilate pentru echipamente de comunicații tactice, sisteme de management al câmpului de luptă și legături de date criptate.
- Automatizare industrială și robotică: Ideal pentru conexiunile PLC I/O, interfețele controlerului robotizat și computerele industriale în medii spălate, cu praf sau în aer liber.
- Sisteme noi de monitorizare a energiei: potrivite pentru achiziția de date și conexiunile de control în panourile New Energy Relay și comenzile sistemului de energie regenerabilă expuse la condiții dure exterioare.
Valoare pentru cumpărători: elimină defecțiunile conectorilor în medii dure, reduce întreținerea și timpul de nefuncționare a sistemului, asigură integritatea semnalului în setările electrice zgomotoase, asigură o integrare ușoară cu echipamentele compatibile D-Sub existente și prelungește durata de viață a echipamentului printr-o protecție superioară a mediului.
Certificari si conformitate
Fabricat în unitatea noastră auditată de SGS în conformitate cu sistemele de management al calității certificate ISO 9001, seria de conectori Y11P-1832ZJ10 este proiectată și testată pentru a îndeplini specificațiile MIL-DTL-24308 și alte standarde internaționale relevante. Procesele noastre de producție asigură conformitatea deplină cu directivele RoHS și REACH. În timp ce produsele standard îndeplinesc aceste specificații riguroase, certificările specifice proiectului (UL, CE, ATEX pentru medii periculoase) pot fi acceptate, în concordanță cu capacitatea noastră dovedită de a furniza componente certificate, cum ar fi releele auto .
Opțiuni de personalizare
YM oferă capabilități complete de personalizare pentru a adapta Y11P-1832ZJ10 la cerințele dumneavoastră specifice:
- Configurații personalizate de pin: Design de inserții cu aranjamente specifice de contact, inclusiv contacte mixte de semnal, putere, coaxiale sau filtre.
- Finisaje speciale ale carcasei: placare personalizată, cum ar fi zinc-nichel, staniu sau argint pentru rezistență la coroziune sau cerințe specifice de conductivitate.
- Soluții de etanșare îmbunătățite: Materiale speciale pentru garnituri (Viton, Kalrez) pentru rezistență la temperaturi extreme, la substanțe chimice sau la combustibil, pentru a obține un grad IP specific (IP68, IP69K).
- Designul carcasei din spate și al accesoriilor: forme personalizate ale carcasei din spate, filtre EMI integrate sau sisteme speciale de reținere a cablurilor pentru cerințe specifice de instalare.
- Ansamblu complet al cablajului: servicii complete de asamblare a cablurilor cu contacte preinstalate, testate și livrate ca cablaje gata de instalat, care pot fi integrate cu circuitele de control al releului de blocare .
- Marcare și identificare: marcare laser personalizată cu numere de piesă, indicatori pin #1, codare de culori sau sigle corporative.
Experiența noastră extinsă OEM/ODM , demonstrată prin dezvoltarea cu succes a releelor flash personalizate și a releelor de placă PCB specializate, ne permite să proiectăm soluții de conector care se potrivesc perfect cerințelor sistemului dumneavoastră.
