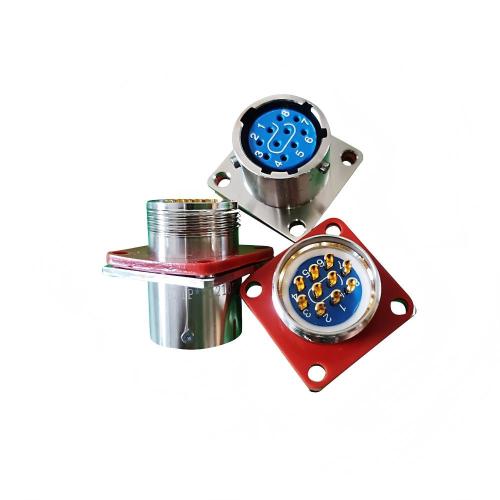

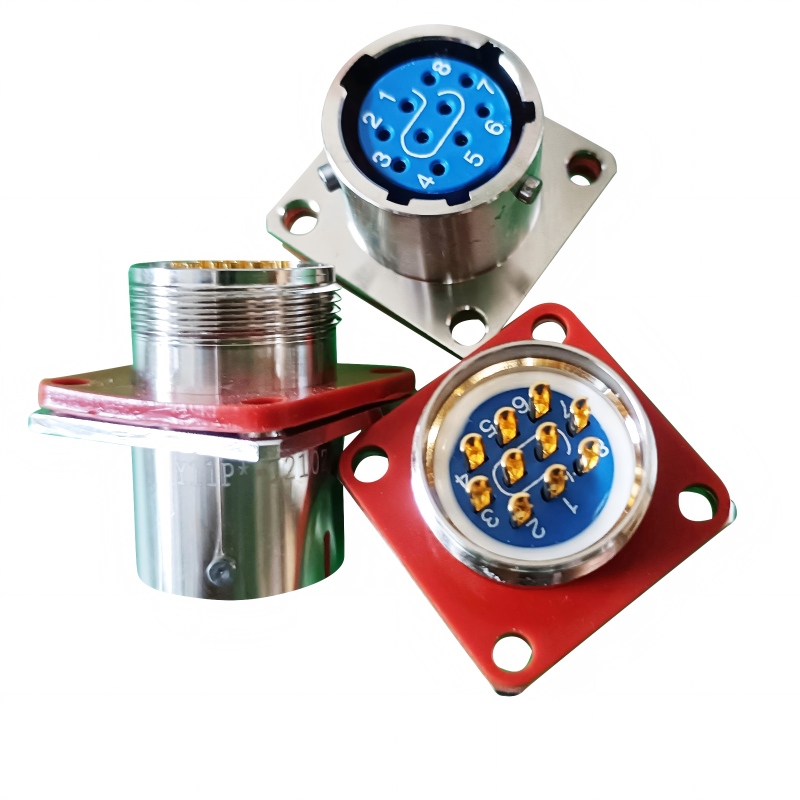

Conector de aviație militară Y11P-1210ZJ10 |
Conector circular ultra-miniatural de înaltă fiabilitate
Prezentare generală a produsului
Conectorul YM pentru aviație militară Y11P-1210ZJ10 reprezintă punctul culminant al tehnologiei conectorilor circulari ultra-miniaturali, proiectat pentru transmiterea semnalelor critice pentru misiune în cele mai spațiale constrânse în aplicații aerospațiale, de apărare și industriale avansate. Conceput special pentru integrarea cu sistemele de microswitch de aviație , interfețele comutatoarelor de codificare a aviației militare și unitățile compacte de control al zborului dronei, acest conector oferă performanțe fără compromis acolo unde există limitări de spațiu la nivel de milimetri. Fiind o componentă cheie a portofoliului cuprinzător de aviație al YM - care completează produse precum Senzorul de temperatură pentru aviație și Cronometrul de ore pentru aviație - Y11P-1210ZJ10 combină miniaturizarea extremă cu fiabilitatea de nivel militar pentru cele mai solicitante aplicații.
Avantaj de bază: Miniaturizare lider în industrie cu densitate maximă de contact într-un factor de formă circulară, oferind interconectare fiabilă acolo unde conectorii convenționali nu se potrivesc fizic, dar performanța electrică trebuie să rămână impecabilă.
Specificatii tehnice
- Model: Y11P-1210ZJ10
- Familia de conectori: circulară ultra-miniatură, grad militar
- Dimensiuni fizice:
- Diametrul carcasei: 12 mm standard (amprenta la sol ultra-compact)
- Lungime totală: optimizată pentru proiecție minimă
- Material: oțel inoxidabil sau aluminiu cu placare MIL-spec
- Greutate: de obicei 3-4 grame (în funcție de configurație)
- Sistem de contact:
- Configurație contact: model circular de înaltă densitate
- Tipuri de contact: prelucrat cu precizie cu placare cu aur selectiv
- Poziții de contact: 7, 9, 12 sau 15 poziții (opțiuni standard)
- Curent nominal: 1,5 A per contact (aplicații de semnal)
- Rezistență de contact: ≤15mΩ inițială (conform cerințelor MIL-DTL-38999)
- Forța de inserare/extracție: optimizată pentru o împerechere fiabilă
- Performanta electrica:
- Tensiune nominală: 250 V AC/DC la nivelul mării
- Rezistență de izolație: >5000 MΩ la 500V DC
- Rezistenta dielectrica: 1000V RMS la nivelul marii (500V la altitudine)
- Protecție EMI/RFI: eficacitate >90dB (design carcasă metalică)
- Interval de frecvență: DC la 1GHz (integritatea semnalului menținută)
- Mediu și mecanic:
- Protecție la intrare: IP67 (submersibil până la 1 metru)
- Temperatura de funcționare: -65°C până la +150°C (gamă extinsă)
- Sistem de etanșare: etanșare cu fluorosiliconă în mai multe puncte
- Vibrații: 10-2000 Hz, 20G (MIL-STD-1344, Metoda 2007)
- Șoc: 100G, durată de 11 ms (MIL-STD-1344, Metoda 2005)
- Mecanism de cuplare: Filetat cu blocare pozitivă
- Cicluri de împerechere: minim 1000 de cicluri
Caracteristici și avantaje ale produsului
- Miniaturizare extremă cu densitate maximă: Oferă cea mai mare densitate de contact posibilă într-o amprentă circulară de 12 mm, permițând mai multe conexiuni de comutator cu buton pentru aviație și comutator cu braț oscilant pentru aviație printr-o singură interfață ultra-compactă.
- Etanșare de mediu de calitate militară: Sistemul avansat de etanșare cu fluorosilicon oferă o protecție superioară împotriva umidității, combustibililor și fluidelor hidraulice - depășind cerințele pentru integrarea cu supapa de oxigen pentru aviație și sistemele de supapă etanșată cu ulei de aviație .
- Integritate superioară a semnalului în format miniatural: Geometria de contact de precizie și ecranarea optimizată mențin integritatea semnalului pentru conexiunile critice cu comutatorul de codificare a aviației militare și sistemele de contor de presă pentru aviație .
- Performanță extinsă la temperatură: Materialele și construcția specializate rezistă la temperaturi extreme de la -65°C la +150°C, potrivite pentru integrarea directă cu senzorul de temperatură al aviației militare și sistemele de monitorizare a motorului.
- Protecție EMI/RFI îmbunătățită: Designul optimizat al carcasei metalice cu ecranare continuă la 360° oferă o compatibilitate electromagnetică superioară atunci când se conectează la claxonul electronic militar sensibil și la echipamente de comunicație.
- Blocare pozitivă asistată de scule: cuplajul filetat cu indicator vizual de blocare asigură o conexiune sigură în medii cu vibrații mari, prevenind deconectarea accidentală în sistemele critice.
Avantajul nostru de producție: YM folosește tehnologiile de micro-producție brevetate dezvoltate prin producerea de componente ale comutatoarelor de microswitch de aviație și de codificare a aviației militare , permițând precizie submilimetrică și calitate constantă în producția de conectori ultraminiaturali.
Cum se integrează conectorul Y11P-1210ZJ10
- Verificarea și planificarea spațiului: Confirmați că spațiul de instalare găzduiește amprenta la sol cu diametrul de 12 mm. Ideal pentru interfațarea mai multor comenzi ale comutatorului basculant pentru aviație sau intrări ale senzorului de temperatură pentru aviație în tablourile de bord sau carcase compacte.
- Selecția configurației: Selectați numărul de contacte adecvat în funcție de cerințele de semnal. Luați în considerare sisteme complementare de priză și priză pentru avioane militare pentru soluții complete de interconectare.
- Pregătirea de precizie a cablului: Folosiți instrumente de micro-sertizare special concepute pentru contacte miniaturale. Urmați lungimile exacte de decuplare și specificațiile de sertizare pentru terminații fiabile.
- Ansamblu conector cu etanșare: Asamblați cu manșele de etanșare și carcasa din spate. Aplicați lubrifiantul recomandat pentru filet și un cuplu la valorile specificate pentru integritatea etanșării mediului.
- Integrarea și validarea sistemului: Conectați-vă la sisteme complementare, cum ar fi comenzile electrovalvei de aer rece pentru aviație sau circuitele de monitorizare a întrerupătoarelor hidraulice . Efectuați teste electrice și mecanice complete.
Scenarii de aplicare
Y11P-1210ZJ10 permite miniaturizarea avansată a sistemelor critice de aviație și apărare:
- Avionica UAV de ultimă generație: interfață principală pentru nanocontrolerele de zbor care se conectează la rețelele de senzori de presiune militare , comenzile micro supapelor de eliberare a presiunii din aviație și sisteme de navigație avansate în micro-drone.
- Modernizarea cabina de pilotaj a aeronavei: Permite grupuri de comutatoare de bandă de aviație militară de înaltă densitate, matrice de comutatoare cu butoane de aviație multifuncționale și interfețe de afișare integrate în carlingele de sticlă de ultimă generație.
- Sisteme de monitorizare a sănătății motorului: interfețe între microsenzori și unități avansate de control al motorului, care funcționează alături de circuitele de monitorizare a supapelor magnetice pentru aviație și a supapelor hidraulice unice pentru aviație .
- Echipamente militare avansate: Oferă conexiuni fiabile în electronicele purtate de soldați, afișaje montate pe cască și sisteme tactice portabile unde dimensiunea și greutatea sunt critice.
- Echipamente medicale și de căutare și salvare: utilizate în dispozitive medicale portabile, transmițătoare de localizare de urgență și echipamente de supraviețuire la bordul aeronavelor și vehiculelor de salvare.
- Testare și măsurare de precizie: interfețe în echipamentele portabile de diagnosticare pentru sistemele de suport pentru siguranțe din cupru pentru aviație , calibrarea ampermetrului aviației și testarea senzorilor de presiune pentru transportul aviației .
Valoare pentru cumpărători: permite reducerea revoluționară a dimensiunilor și greutății în sistemele critice, acceptă funcționalitate avansată în spații anterior imposibile, reduce complexitatea instalării prin conexiuni ultra-miniaturale consolidate, oferă fiabilitate militară în medii extreme și oferă durabilitate pe termen lung, depășind standardele aviației comerciale.
Certificari si conformitate
Fabricat în unitatea noastră auditată de SGS, certificată ISO 9001:2015, Y11P-1210ZJ10 îndeplinește și depășește specificațiile MIL-DTL-38999 Seria III pentru conectorii circulari miniaturali. Procesele noastre de producție asigură conformitatea deplină cu RoHS, REACH și reglementările privind mineralele aflate în conflict. Susținem testarea completă de calificare, inclusiv validarea de mediu, mecanică și electrică, cu certificări specifice proiectului (calificare UL, CE, MIL) disponibile. Această abordare riguroasă se potrivește standardelor noastre de certificare pentru alte componente critice, cum ar fi supapa de oxigen pentru aviație și sistemele cu senzori de temperatură pentru aviație militară .
Opțiuni de personalizare
YM oferă capabilități extinse de personalizare pentru Y11P-1210ZJ10 pentru a îndeplini cerințele ultra-miniatură specifice:
- Aranjamente personalizate de contact: Proiectați modele de pin specializate pentru cerințe specifice de microcomutator de aviație sau de interfață cu senzori în aplicații cu spațiu limitat.
- Combinații speciale de materiale: aliaje personalizate, compozite sau plăci specializate pentru cerințe unice de mediu, greutate sau rezistență la coroziune.
- Soluții de etanșare îmbunătățite: Etanșări speciale din fluorosilicon sau perfluoroelastomer pentru temperaturi extreme, aplicații chimice sau vid.
- Versiuni de date de mare viteză: Design-uri optimizate cu impedanță controlată pentru interfața cu sisteme avansate de comutare de codare a aviației militare care necesită rate de date de 10 Gbps.
- Ansambluri complete de micro-cablaje: ansambluri de micro-cablu ultra-flexibile pre-terminate, cu detensionare, concepute special pentru rutarea strânsă în sistemele de aeronave.
- Sisteme speciale de identificare: marcare cu micro-laser, codare de culori sau etichetare RFID pentru trasabilitate în sistemele aviatice complexe.
Experiența noastră dovedită OEM/ODM cu componente de aviație ultra-miniaturale, inclusiv comutatorul cu buton pentru aviație și sistemele de comutare de codare a aviației militare , ne permite să proiectăm soluții de conector care se potrivesc perfect cu cele mai dificile cerințe de spațiu limitat și de performanță.
Producție și asigurare a calității
Fiecare conector Y11P-1210ZJ10 este supus unor procese riguroase de fabricație și validare:
- Micro-producție de precizie: Componente produse folosind prelucrare CNC avansată în stil elvețian cu toleranțe sub 10 microni pentru caracteristici critice.
- Microplacare avansată: placare cu aur selectivă folosind procese de mascare de precizie și depunere controlată pentru performanțe electrice optime.
- Microformare specializată: izolatoare și etanșări produse folosind tehnologia de turnare prin injecție lichidă (LIM) pentru o reproducere perfectă a microfuncțiilor.
- Micro-asamblare automată: sisteme de asamblare robotizate ghidate de viziune care manipulează componente cu precizie și repetabilitate la nivel de microni.
- Micro-inspecție cuprinzătoare: inspecție optică 100% automatizată folosind sisteme de viziune de mare mărire (până la 200x) cu detectarea defectelor bazată pe inteligență artificială.
- Testare riguroasă de performanță: teste electrice, mecanice și de mediu complete, inclusiv cicluri termice, vibrații, șocuri și pulverizare de sare conform specificațiilor MIL.
- Trasabilitate și documentare: trasabilitate completă a materialelor cu pachete cuprinzătoare de documentație, inclusiv rapoarte de testare, certificări de materiale și înregistrări de validare a procesului.
Acest program fără compromisuri de asigurare a calității asigură că conectorii îndeplinesc standardele exigente necesare pentru integrarea cu alte componente ale aviației de precizie, cum ar fi sistemele Aviation Hours Timer și Aviation Transport Pressure Sensor , oferind performanțe de încredere în cele mai solicitante aplicații ultra-miniaturale.
