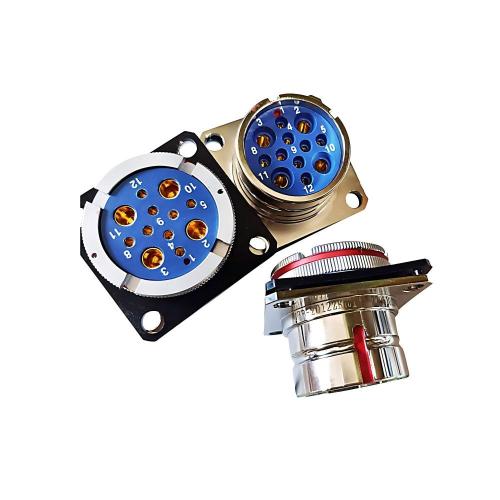

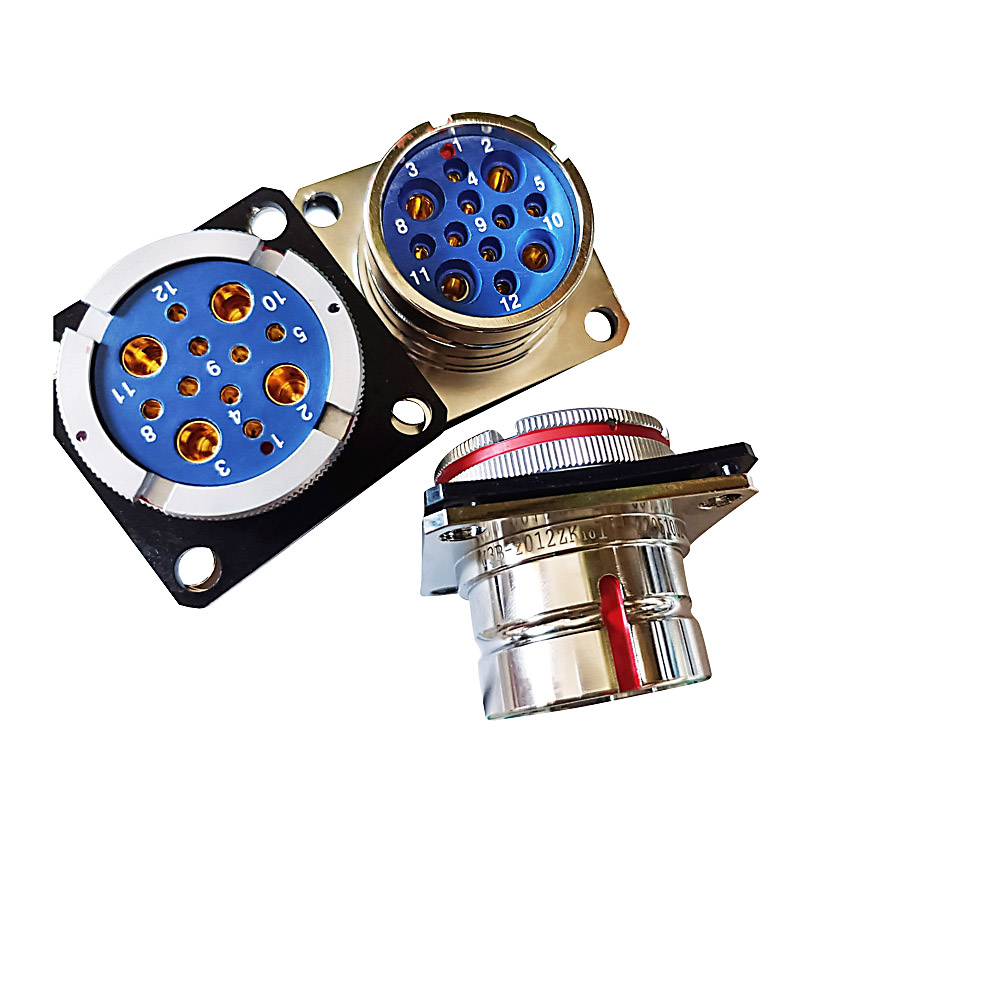

Conector de aviație militară Y3B-2012ZK10-I |
Conector dreptunghiular miniatural pentru medii dure
Prezentare generală a produsului
Conectorul YM pentru aviație militară Y3B-2012ZK10-I este un conector dreptunghiular miniatural robust, proiectat pentru transmisie fiabilă a semnalului și a puterii în aplicații industriale, aerospațiale și de apărare solicitante. Varianta „-I” încorporează caracteristici specializate pentru integrarea cu sistemele de microcomutatoare de aviație , comenzile comutatoare de bandă a aviației militare și unități compacte de control al zborului dronei. Conceput pentru a rezista la condiții de mediu extreme, menținând în același timp un factor de formă compact, acest conector completează portofoliul cuprinzător de aviație YM, inclusiv sistemele de senzori de temperatură pentru aviație și sisteme de cronometru pentru ore de aviație , oferind interconexiune de încredere acolo unde spațiul este limitat, dar performanța nu poate fi compromisă.
Avantaj principal: Design dreptunghiular robust, cu caracteristici îmbunătățite de protecție a mediului (varianta „-I”), oferind performanțe fiabile în condiții grele în care atât constrângerile de spațiu, cât și rezistența mediului sunt cerințe critice.
Specificatii tehnice
- Model: Y3B-2012ZK10-I (varianta industriala/imbunatatita)
- Tip conector: dreptunghiular miniatural, carcasa metalica
- Caracteristici fizice:
- Dimensiuni carcasă: amprentă compactă dreptunghiulară optimizată pentru montarea pe panou
- Material: aliaj de aluminiu cu finisaj rezistent la coroziune (conversie cromat sau anodizare)
- Montare: Flanșă integrată cu opțiuni multiple de orificii de montare
- Greutate: 15-25 grame (în funcție de configurație)
- Sistem de contact:
- Configurația contactului: Aranjare grilă dreptunghiulară
- Tipuri de contact: Contacte prelucrate cu placare cu aur peste bariera de nichel
- Poziții de contact: 12 poziții standard (capacitate de semnal mixt/putere)
- Curent nominal: Contacte de semnal: 3A, Contacte de alimentare: 10A (când este configurat)
- Rezistență de contact: ≤8mΩ inițială (specificație îmbunătățită pentru varianta „-I”)
- Forța de inserare/extracție: optimizată pentru cicluri de împerechere fiabile
- Performanta electrica:
- Tensiune nominală: 600 V AC/DC la nivelul mării
- Rezistență de izolație: >5.000 MΩ la 500V DC
- Rezistenta dielectrica: 1500 V RMS timp de 60 de secunde
- Ecranare EMI/RFI: eficacitate >85dB (30MHz-1GHz)
- Capacitate curent: Până la 10 A pe contact de alimentare
- Mediu și mecanic (îmbunătățit):
- Protecție la intrare: IP68 (submersibil până la 1 metru, durată extinsă)
- Temperatura de funcționare: -55°C până la +155°C (gamă extinsă pentru varianta „-I”)
- Sistem de etanșare: etanșare multistrat din silicon cu barieră de etanșare secundară
- Rezistență la vibrații: 10-2000Hz, 15G (MIL-STD-1344)
- Rezistenta la socuri: 75G, durata de 11 ms
- Mecanism de cuplare: Blocare cu șurub cu caracteristici anti-vibrații
- Cicluri de împerechere: minim 500 de cicluri
- Evaluare de inflamabilitate: materiale conforme UL94 V-0
Caracteristici și avantaje ale produsului
- Protecție îmbunătățită a mediului (varianta „-I”): etanșarea specializată și îmbunătățirile materialelor oferă o rezistență superioară la umiditate, substanțe chimice și temperaturi extreme, proiectate special pentru integrarea cu supapa de oxigen pentru aviație și sistemele de supapă etanșată cu ulei de aviație .
- Design dreptunghiular robust: factorul de formă dreptunghiular asigură o utilizare optimă a spațiului de pe panou, menținând în același timp integritatea structurală, ideal pentru montarea alături de comenzile comutatorului cu buton pentru aviație și comutatorului basculant al aviației din tablourile de bord.
- Capacitate mixtă de semnal/putere: aranjamentul flexibil al contactelor acceptă atât transmisia semnalului (pentru sistemele de comutare de codificare a aviației militare ) cât și distribuția energiei (pentru comenzile supapelor magnetice ale aviației ) în cadrul aceluiași conector.
- Caracteristici de durabilitate îmbunătățite: Designul carcasei întărite, finisajele anticorozive și mecanismul de blocare rezistent la vibrații asigură performanță fiabilă în aplicații solicitante, inclusiv integrarea cu sistemele de claxon electronic militar și contor de presă pentru aviație .
- Ecranare superioară EMI/RFI: carcasă metalică optimizată cu cale de împământare continuă oferă o compatibilitate electromagnetică excelentă atunci când se conectează la echipamente sensibile în medii zgomotoase din punct de vedere electric.
- Capacitate de service asistată de scule: Proiectat pentru întreținere ușoară cu unelte standard, cu hardware de montare accesibil și inserții de contact înlocuibile pentru funcționalitate pe teren.
Avantajul nostru de producție: YM folosește tehnologiile avansate de producție dezvoltate prin producerea de sisteme de conectori de aviație militară și componente de microcomutator de aviație , permițând fabricarea precisă a conectorilor dreptunghiulari cu caracteristici îmbunătățite pentru aplicații solicitante.
Cum se integrează conectorul Y3B-2012ZK10-I
- Analiza cerințelor aplicației: Evaluați condițiile de mediu și cerințele electrice. Varianta „-I” este recomandată în mod special pentru medii dure care implică sisteme de senzori de temperatură pentru aviație sau instalații de senzori de presiune pentru transportul aviației .
- Planificarea amenajării panoului: proiectați aspectul panoului luând în considerare amprenta dreptunghiulară și cerințele de montare. Asigurați-vă un spațiu liber adecvat pentru împerechere/deconectare și trasarea cablurilor.
- Planificarea configurației contactelor: Planificați aranjamentul contactelor pe baza cerințelor de semnal și putere. Luați în considerare configurații mixte pentru sistemele care integrează atât comenzile comutatoarelor cu braț pivotant pentru aviație , cât și circuitele de alimentare.
- Proceduri de asamblare de precizie: Utilizați instrumente de sertizare calibrate pentru terminarea contactului. Urmați valorile de cuplu specifice pentru feroneria de montare și mecanismul de cuplare pentru a asigura integritatea etanșării mediului.
- Integrarea și testarea sistemului: Conectați-vă la sisteme complementare, cum ar fi comenzile electrovalvei de aer rece pentru aviație sau circuitele de monitorizare a întrerupătorului hidraulic . Efectuați teste cuprinzătoare de validare electrică, mecanică și de mediu.
Scenarii de aplicare
Y3B-2012ZK10-I permite interconectarea fiabilă în aplicații industriale și aviatice solicitante:
- Sisteme de control al motorului aeronavei: interfețe între senzorii motorului, matricele de senzori de presiune militare și unitățile de control al motorului în medii dure din compartimentul motorului.
- Stații de control la sol pentru dronă: oferă conexiuni robuste în echipamente portabile de control la sol care se interfață cu comenzile comutatoare de bandă a aviației militare și sistemele de telemetrie.
- Cabinete de control feroviar: utilizate în unitățile de control compacte pentru sistemele de uși, comenzile de frânare și sistemele de informare a pasagerilor în aplicațiile trenurilor.
- Automatizare industrială în medii dure: oferă conexiuni fiabile în automatizarea fabricii, sistemele robotice și echipamentele de procesare expuse la umiditate, substanțe chimice sau temperaturi extreme.
- Electronică pentru vehicule militare: interfețe în sistemele de control al vehiculelor blindate, echipamente de comunicație și sisteme de arme care necesită conexiuni robuste și fiabile.
- Echipament de sprijin la sol: Folosit în echipamente portabile de testare pentru sistemele de suport pentru siguranțe din cupru pentru aviație , calibrarea ampermetrului de aviație și diagnosticarea unei supape hidraulice unice pentru aviație în condiții de teren.
Valoare pentru Cumpărători: Oferă performanță fiabilă în condiții dure de mediu, reduce defecțiunile sistemului în aplicații solicitante, oferă o configurație flexibilă pentru cerințe mixte de semnal/putere, simplifică întreținerea cu un design care poate fi reparat pe teren și asigură durabilitatea pe termen lung în aplicațiile critice.
Certificari si conformitate
Fabricat în unitatea noastră auditată de SGS, certificată ISO 9001:2015, Y3B-2012ZK10-I îndeplinește specificațiile relevante MIL-DTL-83723 pentru conectorii dreptunghiulari. Varianta „-I” este supusă unor teste suplimentare pentru performanță îmbunătățită de mediu. Procesele noastre de producție asigură conformitatea deplină cu RoHS, REACH și cerințele materialelor specifice industriei. Susținem testarea cuprinzătoare de calificare și oferim certificări specifice proiectului (calificare UL, CE, MIL) după cum este necesar, menținând standardele în concordanță cu producția noastră de alte componente de aviație, cum ar fi supapa de oxigen pentru aviație și sistemele de senzori de temperatură pentru aviația militară .
Opțiuni de personalizare
YM oferă capabilități extinse de personalizare pentru Y3B-2012ZK10-I pentru a îndeplini cerințele specifice ale aplicației:
- Configurații personalizate de contact: Proiectați aranjamente de contact specializate pentru aplicații specifice care implică matrice de microcomutatoare de aviație sau cerințe mixte de semnal/putere.
- Îmbunătățiri speciale ale mediului: etanșare suplimentară, materiale specializate sau acoperiri de protecție pentru condiții de mediu extreme dincolo de specificațiile standard „-I”.
- Variante de configurație de montare: design personalizat de flanșe, modele de găuri de montare sau soluții de montare pe panou pentru cerințe unice de instalare.
- Opțiuni de materiale specializate: carcase din oțel inoxidabil, plăci specializate sau materiale la temperatură înaltă pentru rezistență la coroziune sau cerințe termice specifice.
- Soluții de componente integrate: Sisteme de conectori pre-asamblate cu componente integrate pentru avioane militare sau modele personalizate ale carcasei din spate.
- Identificare și etichetare: marcare laser personalizată, codare de culori sau etichetare pentru cerințe specifice de identificare în sisteme complexe.
Experiența noastră dovedită OEM/ODM cu componente de aviație, inclusiv comutator cu buton pentru aviație și sisteme de comutare de codare a aviației militare , ne permite să oferim soluții de conector personalizate pentru cerințele specifice ale aplicației dumneavoastră.
Producție și asigurare a calității
Fiecare conector Y3B-2012ZK10-I este supus unor procese riguroase de fabricație și validare:
- Procese de producție de precizie: Componente produse prin prelucrare CNC cu toleranțe strânse pentru performanță fiabilă de împerechere și etanșare.
- Tratamente de suprafață îmbunătățite: procese specializate de placare și finisare pentru rezistența la coroziune și protecția mediului.
- Selecția materialelor de calitate: Utilizarea materialelor certificate care îndeplinesc specificațiile aerospațiale și militare pentru fiabilitate în aplicații solicitante.
- Asamblare de precizie: procese de asamblare controlate care asigură alinierea, etanșarea și integritatea mecanică corespunzătoare.
- Inspecție cuprinzătoare: inspecție dimensională 100% și testare a probelor pentru caracteristicile critice de performanță.
- Testare de performanță îmbunătățită: teste electrice, inclusiv continuitate, rezistență de izolație și rezistență dielectrică, plus teste de mediu pentru specificațiile îmbunătățite ale variantei „-I”.
- Trasabilitate și documentare: trasabilitatea completă a materialelor și a procesului cu documentație cuprinzătoare pentru asigurarea calității și conformitatea cu reglementările.
Acest program cuprinzător de asigurare a calității asigură că conectorii îndeplinesc standardele înalte necesare pentru integrarea cu alte componente ale aviației de precizie, cum ar fi sistemele Aviation Hours Timer și Aviation Transport Pressure Sensor , oferind performanțe fiabile în aplicații solicitante.
