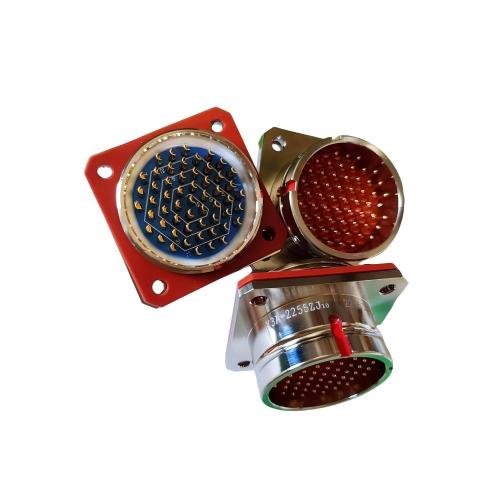

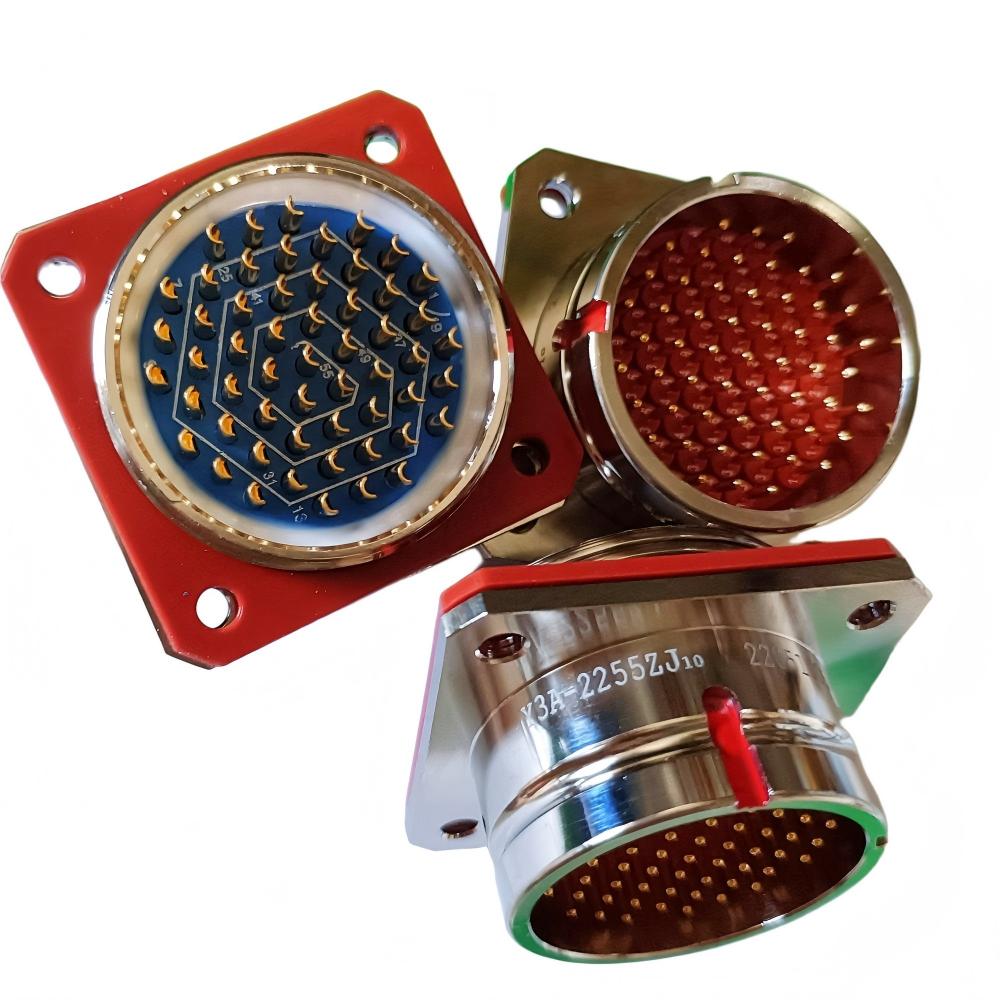

Conector de aviație militară Y3A-2255ZJ10 |
Conector circular de putere de înaltă densitate pentru sisteme critice
Prezentare generală a produsului
Conectorul YM pentru aviație militară Y3A-2255ZJ10 este un conector circular premium de înaltă densitate proiectat pentru distribuția de energie critică și transmisia semnalului în aplicații industriale, aerospațiale și de apărare solicitante. Proiectat special pentru integrarea cu sistemele de control cu microswitch de aviație , interfețele comutatorului de bandă de aviație militară și unitățile de gestionare a energiei dronei, acest conector combină performanța electrică avansată cu protecția superioară a mediului. Fiind o componentă cheie în portofoliul cuprinzător al aviației YM – care include produse complementare, cum ar fi senzorul de temperatură pentru aviație și sistemele de cronometru al orelor de aviație – Y3A-2255ZJ10 oferă performanțe de încredere în care atât capacitatea de curent ridicat, cât și integritatea semnalului sunt esențiale.
Avantajul de bază: Design circular de înaltă densitate, cu capacitate excepțională de transport de curent și tehnologie avansată de etanșare, oferind interconexiune fiabilă pentru aplicații consumatoare de energie în condiții de mediu dure.
Specificatii tehnice
- Model: Y3A-2255ZJ10
- Tip conector: conector de putere circulară de înaltă densitate
- Caracteristici fizice:
- Dimensiunea carcasei: diametru circular optimizat pentru densitate mare de contact
- Material: aliaj de aluminiu cu anodizare dură MIL-spec
- Montare: Montare pe panou cu flanșă întărită
- Greutate: 35-65 grame (în funcție de configurație)
- Protecția carcasei: Finisaj rezistent la coroziune conform MIL-STD-810
- Sistem de contact:
- Configurație contact: aranjament circular cu dimensiuni de contact mixte
- Tipuri de contacte: contacte de alimentare (mari), contacte de semnal (standard), opțiuni coaxiale
- Poziții de contact: 22-55 de poziții (mix configurabil)
- Curent nominal: Contacte de putere: 25A, Contacte de semnal: 7,5A
- Rezistență de contact: ≤3mΩ pentru contactele de putere, ≤8mΩ pentru contactele de semnal
- Material de contact: aliaj de cupru cu placare selectivă cu aur
- Performanta electrica:
- Tensiune nominală: 1000 V AC/DC la nivelul mării
- Rezistență de izolație: >10.000 MΩ la 1000V DC
- Rezistenta dielectrica: 2500V RMS timp de 60 de secunde
- Ecranare EMI/RFI: eficacitate >100dB (100MHz-1GHz)
- Capacitate curentă: Până la 25 A per contact de alimentare, capacitate totală a sistemului de 300 A
- Creșterea temperaturii: <30°C la curent nominal
- Mediu și mecanic:
- Protecție la intrare: IP69K (rezistent la spălare la presiune înaltă, la temperatură înaltă)
- Temperatura de funcționare: -65°C până la +200°C
- Sistem de etanșare: tehnologie Quad-seal (interfață, inserție, sârmă, secundar)
- Rezistență la vibrații: 10-2000Hz, 25G (metoda MIL-STD-1344 2007)
- Rezistenta la socuri: 100G, durata de 6 ms
- Mecanism de cuplare: baionetă rezistentă cu blocare pozitivă
- Cicluri de împerechere: minim 1000 de cicluri
- Evaluare de inflamabilitate: Auto-stingere conform MIL-STD-2031
Caracteristici și avantaje ale produsului
- Protecție avansată cu etanșare cu patru straturi: Sistemul de etanșare cu patru straturi asigură o protecție superioară a mediului special concepută pentru integrarea cu supapa de oxigen pentru aviație și sistemele de supapă etanșată cu ulei de aviație în condiții extreme.
- Distribuție de putere de mare curent: proiectat pentru aplicații cu consum mare de energie, capabil să gestioneze curenți de până la 25 A per contact pentru sisteme precum comenzile supapelor magnetice ale aviației și sistemele de propulsie.
- Tehnologie de contact mixt: Suportă combinația de contacte de putere, semnal și coaxiale într-un singur conector, ideal pentru sisteme complexe care integrează comenzile comutatoarelor de codificare a aviației militare cu distribuția puterii.
- Management termic îmbunătățit: Designul de contact optimizat și materialele minimizează creșterea temperaturii la curenți mari, asigurând o funcționare fiabilă în aplicații critice pentru temperatură.
- Ecranarea superioară EMI/RFI: Ecranarea avansată cu acoperire la 360° oferă o compatibilitate electromagnetică excelentă pentru echipamente sensibile, cum ar fi sistemele de claxon electronic militar și sisteme de măsurare a preselor de aviație .
- Cuplaj cu baionetă cu deconectare rapidă: Mecanismul de tip baionetă rezistent permite împerecherea/deconectarea rapidă, menținând în același timp o conexiune sigură în medii cu vibrații mari, prezentând indicatori vizuali de blocare.
Avantajul nostru de producție: YM folosește capacitățile de producție specializate dezvoltate prin producerea de sisteme de conectori pentru aviație militară și componente de microcomutator de aviație , permițând fabricarea precisă a conectorilor circulari de curent ridicat cu caracteristici de performanță îmbunătățite.
Cum se integrează conectorul Y3A-2255ZJ10
- Analiza cerințelor de putere: Evaluați cerințele de curent și tensiune pentru circuitele de putere și semnal. Acest conector este ideal pentru sistemele care combină monitorizarea senzorului de temperatură pentru aviație cu nevoile de alimentare ale senzorului de presiune pentru transportul aviației .
- Planificarea configurației contactelor: proiectați amestecul de contacte pe baza cerințelor aplicației, luând în considerare distribuția energiei pentru sisteme precum comenzile electrovalvelor cu aer rece pentru aviație alături de semnalele de control.
- Planificarea managementului termic: Asigurați o disipare adecvată a căldurii pentru aplicații cu curent ridicat, ținând cont de cerințele de temperatură ambientală și de ventilație.
- Pregătirea de precizie a cablului: Utilizați instrumente de sertizare adecvate pentru diferite dimensiuni de contact. Urmați procedurile specifice pentru terminarea cablului de alimentare cu curent ridicat și instalarea corectă a detensionării.
- Integrarea și testarea sistemului: Conectați-vă la sistemele țintă și efectuați teste cuprinzătoare, inclusiv verificarea capacității de purtare a curentului, măsurarea creșterii temperaturii, rezistența izolației și validarea etanșării mediului.
Scenarii de aplicare
Y3A-2255ZJ10 permite distribuția fiabilă a puterii și a semnalului în aplicații industriale și aviatice solicitante:
- Unități de distribuție a energiei aeronavei (PDU): Interconexiune principală pentru sistemele electrice de aeronave, care gestionează atât distribuția de energie cu curent ridicat, cât și semnalizarea de control pentru supapa magnetică de aviație și sistemele de iluminat.
- Sisteme de propulsie și baterii pentru drone: oferă conexiuni robuste pentru controlerele de motoare cu curent ridicat, sistemele de gestionare a bateriei și unitățile de control al zborului în aplicațiile UAV.
- Sisteme de alimentare cu tracțiune feroviară: utilizate în dulapurile de distribuție a energiei pentru sistemele de propulsie a trenurilor, integrând puterea de curent mare cu semnalizarea de control.
- Dulapuri industriale de control al puterii: Oferă conexiuni fiabile de curent ridicat în panourile de control industriale care necesită atât distribuția energiei, cât și transmisia semnalului în medii dure.
- Rețele de putere pentru vehicule militare: interfețe în sistemele electrice ale vehiculelor blindate care gestionează distribuția de energie cu curent ridicat pentru arme, comunicații și sisteme de propulsie.
- Sisteme de alimentare la sol și de încărcare: Folosit în unitățile de alimentare de la sol a aeronavelor și sistemele de încărcare pentru protecția suportului de siguranță din cupru pentru aviație și aplicațiile de monitorizare a ampermetrului de aviație .
Valoare pentru cumpărători: Oferă performanță fiabilă la curent înalt într-un factor de formă compact, reduce complexitatea instalării prin conexiuni consolidate de putere/semnal, oferă protecție superioară a mediului în condiții dure, asigură stabilitatea termică la curenții nominali și oferă capacitatea de deconectare rapidă pentru eficiența întreținerii.
Certificari si conformitate
Fabricat în unitatea noastră auditată de SGS, certificată ISO 9001:2015 și AS9100D, Y3A-2255ZJ10 îndeplinește și depășește specificațiile MIL-DTL-38999 Seria IV pentru conectori circulari de înaltă performanță. Procesele noastre de producție asigură conformitatea deplină cu cerințele RoHS, REACH și materiale aerospațiale. Susținem testarea cuprinzătoare de calificare, inclusiv validarea performanței de înaltă intensitate și furnizăm certificări specifice proiectului (calificare UL, CE, MIL) după cum este necesar, menținând standardele în concordanță cu producția noastră de alte componente de aviație, cum ar fi supapa de oxigen pentru aviație și sistemele cu senzori de temperatură pentru aviație militară .
Opțiuni de personalizare
YM oferă capabilități extinse de personalizare pentru Y3A-2255ZJ10 pentru a îndeplini cerințele specifice aplicației:
- Configurații personalizate de contact: Proiectați aranjamente de contact specializate cu amestecuri de putere/semnal/coaxiale specifice pentru aplicații care implică rețele de microcomutatoare de aviație sau sisteme complexe de control.
- Optimizare pentru curent ridicat: design de contacte specializate pentru cerințe de curent extreme dincolo de valorile standard, cu caracteristici îmbunătățite de management termic.
- Pachete de îmbunătățire a mediului: opțiuni suplimentare de etanșare, materiale specializate sau acoperiri de protecție pentru condiții de mediu extreme specifice.
- Mecanisme speciale de cuplare: modele de baionetă personalizate, cuplaje filetate sau mecanisme de deconectare rapidă bazate pe cerințe specifice aplicației.
- Opțiuni de material și finisaj: carcase din oțel inoxidabil, componente din titan sau plăci specializate pentru rezistența la coroziune, greutatea sau cerințele termice specifice.
- Soluții complete de asamblare: sisteme de conectori pre-asamblate cu carcasă din spate integrată, management al cablurilor și caracteristici de protecție pentru cerințele specifice de instalare.
Experiența noastră dovedită OEM/ODM cu componente de aviație, inclusiv comutator cu buton pentru aviație și sisteme de comutare de codare a aviației militare , ne permite să oferim soluții personalizate de conectori de curent ridicat pentru cerințele specifice ale aplicației dumneavoastră.
Producție și asigurare a calității
Fiecare conector Y3A-2255ZJ10 este supus unor procese riguroase de fabricație și validare:
- Prelucrare CNC de precizie: Carcase și componente produse prin prelucrare CNC cu mai multe axe, cu toleranțe strânse pentru performanță fiabilă de împerechere și etanșare.
- Fabricare avansată de contacte: Contacte de putere fabricate folosind procese de forjare și placare de precizie pentru o capacitate optimă de purtare a curentului și durabilitate.
- Tratamente de suprafață îmbunătățite: placare specializată, inclusiv placare cu argint pentru contactele de putere și placare cu aur pentru contactele de semnal, cu pregătire a suprafeței conform MIL.
- Procese de asamblare de precizie: asamblare controlată care asigură alinierea corectă a contactelor, instalarea etanșării și integritatea mecanică cu o inspecție de 100%.
- Testare electrică cuprinzătoare: Testarea include măsurarea rezistenței de contact, rezistența izolației, rezistența dielectrică și verificarea creșterii temperaturii la curent.
- Validare de mediu: Eșantion de testare pentru vibrații, șoc, pulverizare de sare, ciclu termic și performanță de etanșare pentru a valida funcționarea în condiții extreme.
- Testare de performanță la curent ridicat: validarea capacității de purtare a curentului și a caracteristicilor de creștere a temperaturii în condiții de sarcină susținută.
Acest program cuprinzător de asigurare a calității asigură că conectorii îndeplinesc standardele stricte necesare pentru integrarea cu alte componente ale aviației de precizie, cum ar fi sistemele Aviation Hours Timer și Aviation Transport Pressure Sensor , oferind performanțe fiabile în cele mai solicitante aplicații cu curent ridicat.
