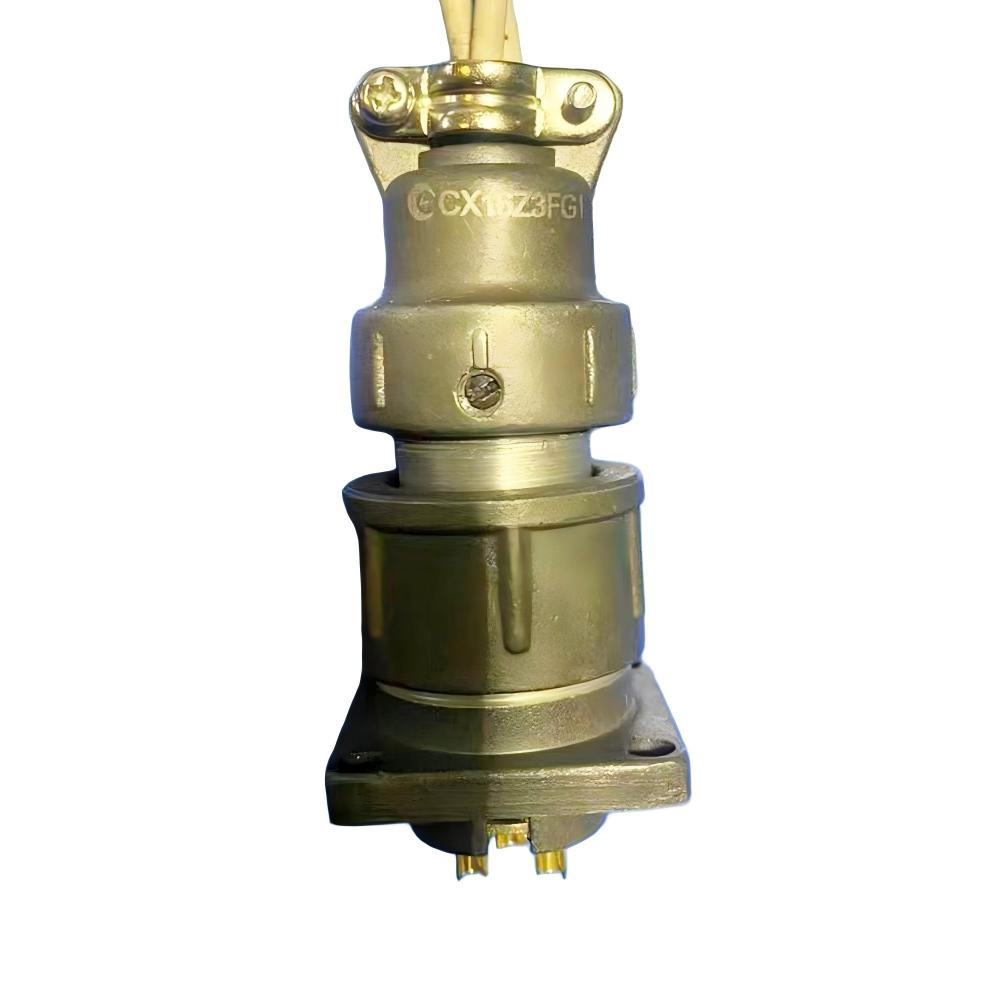

Conector de aviație cu priză CX16Z3FG1

Prezentare generală a produsului

CX16Z3FG1 este un conector de înaltă performanță pentru aviație militară proiectat pentru transmisia de putere critică și semnal în sistemele de drone, motoarele de aeronave, comenzile trenurilor și electronicele aviației. Conceput pentru a îndeplini specificațiile militare și aerospațiale stricte, acest conector asigură conexiuni electrice sigure și fiabile în cele mai dificile medii. Fiind o componentă cheie a portofoliului cuprinzător de soluții de aviație YM – care include sisteme de mufă pentru aviație militară și priză pentru aviație – CX16Z3FG1 oferă durabilitatea și precizia necesare pentru operațiunile esențiale.

Specificatii tehnice

• Număr de model: CX16Z3FG1
• Configurație de contact: Design multi-pin pentru transmisie complexă de semnal/putere
• Rezistență de contact: inițială ≤50mΩ per contact; Test post-durabilitate ≤200mΩ
• Curent nominal: potrivit pentru aplicații de până la 1 A continuu (sarcină rezistivă)
• Tensiune nominală: Evaluată pentru sisteme de 28 V DC
• Rezistenta dielectrica: 500V RMS @ 50Hz (atmosfera standard); 250 V RMS la 50 Hz (condiții de presiune scăzută)
• Rezistență de izolație: >500 MΩ inițial; >50 MΩ după testarea la stres de mediu
• Etanșare ecologică: Rata de scurgere ≤ 1,0 x 10⁻³ Pa·cm³/s pentru protecție împotriva umezelii și a contaminanților
• Interval de temperatură de funcționare: Performanță validată în condiții de mediu aviatice, compatibil cu intervalele de funcționare ale senzorului de temperatură pentru aviație
• Rezistență la vibrații/șoc: Proiectat pentru a rezista la vibrații și profiluri de șocuri de calitate militară
• Cicluri de împerechere: Evaluat pentru minim 500 de cicluri de conectare/deconectare, menținând în același timp integritatea electrică

Caracteristici ale produsului și avantaje competitive

1. Etanșare de mediu de calitate militară: Tehnologia avansată de etanșare ermetică oferă protecție superioară împotriva umidității, prafului și elementelor corozive - esențială pentru sistemele de aviație și compatibilă cu aplicațiile cu supape etanșate cu ulei de aviație .
2. Design de contact de înaltă durabilitate: contactele prelucrate cu precizie cu placare cu metal prețios asigură o rezistență scăzută și stabilă la contact prin mii de cicluri de împerechere.
3. Construcție mecanică robustă: Fabricat cu materiale de înaltă rezistență pentru a rezista la vibrații extreme, șocuri și variații de temperatură, potrivindu-se cu fiabilitatea sistemelor de claxon electronic militar .
4. Mecanism de conectare/deconectare rapidă: Baioneta sigură sau sistemul de cuplare filetat permite conexiuni rapide și fiabile în condiții de câmp.
5. Ecranarea EMI/RFI: Configurații opționale de ecranare disponibile pentru transmisia sensibilă a semnalului în medii zgomotoase din punct de vedere electric.
6. Design ușor: raport optimizat greutate-rezistență esențial pentru aplicațiile aerospațiale în care fiecare gram contează.

Procedura de instalare și împerechere

1. Pregătirea cablurilor: Decupați și pregătiți cablurile în conformitate cu standardele de aviație, asigurând lungimea și izolația corespunzătoare a conductorului.
2. Ansamblu contact: Sertizează sau lipiți contactele la firele pregătite folosind instrumente și tehnici aprobate.
3. Inserarea contactului: Introduceți contactele pregătite în carcasa conectorului până când se fixează bine în poziție.
4. Ansamblul carcasei din spate: Asamblați componentele de detensionare și de protecție a mediului.
5. Împerecherea conectorului: Aliniați canelurile și cuplați mecanismul de cuplare cu conectorul de cuplare, asigurând cuplarea și blocarea completă.
6. Verificarea sistemului: Efectuați teste de continuitate și rezistență a izolației înainte de integrarea sistemului cu supape magnetice de aviație sau întrerupătoare hidraulice .

Scenarii de aplicare

Conectorul CX16Z3FG1 este proiectat pentru fiabilitate în diverse aplicații aerospațiale și de apărare:

• Sisteme aeriene fără pilot (UAS/drone): conexiuni la unitatea de control al motorului, conexiuni la interfața sarcinii utile și cablarea sistemului de control al zborului.
• Sisteme de aeronave cu echipaj: conexiuni ale golfului de aviație, interfețe cu senzorii motorului și cablarea instrumentelor din cabina de pilotaj.
• Transport feroviar: interconexiuni ale sistemelor de control, conexiuni la rețeaua de senzori în sistemele de control al trenurilor.
• Integrarea subsistemului de aviație: conexiuni pentru sistemele de control ale supapelor de oxigen din aviație , senzorii de gestionare a combustibilului și unitățile de control al mediului.
• Echipament militar de sprijin la sol: conexiuni de putere și semnal pentru sistemele de comunicații, echipamente radar și centre de comandă mobile.
• Automatizare industrială: conexiuni de înaltă fiabilitate în medii dure în care sunt implementate sisteme de relee industriale de putere .
• Rețele de senzori: conexiuni fiabile pentru senzori de presiune militari și senzori de presiune pentru transportul aviației în sistemele de monitorizare distribuite.

Propunere de valoare pentru inginerie și achiziții

• Fiabilitate îmbunătățită a sistemului: construcția și etanșarea de calitate militară reduc la minimum erorile de conectare, reducând timpul de nefuncționare a sistemului și costurile de întreținere.
• Eficiență îmbunătățită a întreținerii: Designul cu conectare rapidă permite întreținere mai rapidă și înlocuire a componentelor în condiții de teren.
• Costuri totale reduse ale ciclului de viață: Durabilitatea ridicată și durata de viață extinsă reduc frecvența înlocuirii și costurile logistice asociate.
• Integrare simplificată a sistemului: compatibil cu practicile standard de cablare aeriană și cu interfețele cu alte componente YM, cum ar fi releele de placă PCB și comutatoarele de aviație .
• Suport de certificare simplificat: Proiectat și fabricat pentru a susține conformitatea cu standardele aviatice, militare și industriale relevante.

Certificari si conformitate

Conectorul CX16Z3FG1 este proiectat să îndeplinească sau să depășească cerințele de performanță ale standardelor internaționale relevante pentru aviație (inclusiv teste de mediu similare cu DO-160), specificații militare (considerații serie MIL-DTL-38999) și aplicații feroviare. Procesele noastre de producție sunt conforme cu sisteme stricte de management al calității și oferim documentație tehnică cuprinzătoare pentru a sprijini cerințele de calificare și certificare a clienților.
