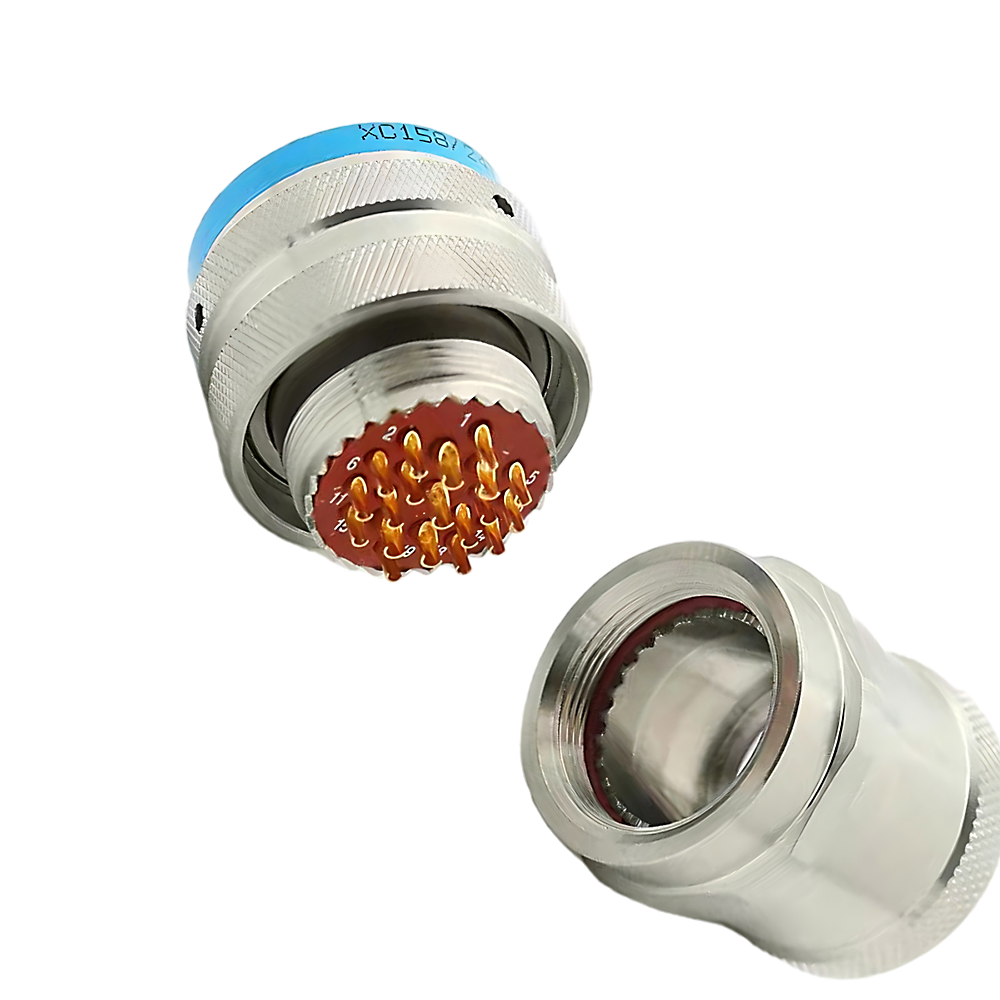

Conector și priză pentru aviație militară X158 24F19K1P40
Soluție avansată de interconectare pentru aplicații de apărare
Prezentare generală a produsului
Conectorul și priza pentru aviație militară X158 24F19K1P40 reprezintă o soluție de interconectare sofisticată, de înaltă densitate, concepută special pentru cerințele riguroase ale sistemelor aerospațiale militare moderne. Această pereche completă de conectori este întruchiparea conectorului de aviație cu calitate militară , concepută pentru a oferi fiabilitate de neclintit în cele mai dificile medii. Fiind un sistem de priză și priză pentru aviație militară proiectat cu precizie, facilitează interfețe electrice complexe esențiale pentru avionică avansată, suite de senzori și sisteme de control critice pentru misiune, unde performanța absolută nu este negociabilă.
Caracteristici și avantaje ale produsului
X158 24F19K1P40 stabilește un nou standard pentru performanță și fiabilitate, oferind avantaje distincte față de conectorii convenționali:
- Interfață de înaltă densitate, de înaltă fidelitate: Proiectată pentru a suporta mai multe linii de semnal și energie într-o amprentă compactă, ideală pentru pachetele de avionică cu spațiu limitat, unde soluțiile de conector militar cu 2 pini sau 5 pini cu conectori de aviație mai simple sunt insuficiente.
- Etanșare excepțională de mediu: Dispune de tehnologii avansate de etanșare pentru a oferi o protecție superioară împotriva umidității, prafului și fluidelor, menținând integritatea performanței într-o gamă largă de presiuni atmosferice.
- Rezistență de contact ultra-scăzută: utilizează terminale premium de calitate pentru aviație care asigură o degradare minimă a semnalului și pierderi de putere, critice pentru circuitele sensibile analogice și digitale.
- Performanță de mare viteză: Cu timpi de acțiune și eliberare rapidi (≤4 ms), este potrivit pentru aplicații de comutare dinamică și cerințe de transmisie de date de mare viteză.
- Construcție robustă: Construită pentru a rezista la solicitări mecanice extreme, inclusiv niveluri ridicate de vibrații și șocuri întâlnite în operațiunile militare de zbor, diferențiandu-l de mufele standard de aviație generală .
- Greutate optimizată: Proiectat având în vedere optimizarea greutății, contribuind la reducerea greutății generale a sistemului fără a sacrifica durabilitatea sau performanța.
Această pereche de conectori este un exemplu excelent de sistem de conectori de tip aviație cu specificații militare , fabricat în conformitate cu cele mai stricte reglementări ale armatei de control al calității aviației .
Specificatii tehnice
Performanța X158 24F19K1P40 este definită cuantificabil de specificațiile riguroase ale conectorului militar , oferind asigurarea capacităților sale:
- Denumire model: X158 24F19K1P40 Set conector și priză.
- Consumul de energie al bobinei: variază de la 0,3 la 0,43 wați.
- Contact Load & Lifecycle Endurance:
- Sarcină rezistivă standard: 1 Amper la 28 V CC pentru minim 1 x 10 5 cicluri.
- Compatibilitate circuit la nivel scăzut: (10~50) μA la (10~50) mV pentru 1 x 10 5 cicluri.
- Performanța rezistenței la contact:
- Maxim inițial: 50 miliOhmi.
- Maxim după testarea de viață completă: 200 miliOhmi.
- Parametri dinamici de timp:
- Timp de acțiune/implicare: ≤ 4 milisecunde.
- Timp de eliberare/decuplare: ≤ 4 milisecunde.
- Interval de lățime a impulsului de stimulare: (10~50) milisecunde.
- Rezistenta dielectrica:
- Presiune nominală normală: Rezistă 500 V rms la 50 Hz.
- Presiune joasă: Rezistă la 250 V rms la 50 Hz.
- Integritatea izolației:
- Rezistența inițială de izolație: Depășește 500 MegaOhmi.
- Rezistență de izolație post-stres: depășește 50 megaohmi.
- Greutate: mai puțin de 3 grame pentru ansamblul conector.
- Performanță de etanșare ermetică: Rata de scurgere maximă admisă de 1 x 10 -3 Pa·cm³/s.
- Evaluarea bobinei electrice: Specificațiile de tensiune a bobinei se bazează pe o temperatură ambientală standard de 25°C. Sunt disponibile valori nominale de tensiune personalizate.
Scenarii de aplicare
Versatilitatea și robustețea X158 24F19K1P40 îl fac potrivit pentru o gamă largă de aplicații solicitante de apărare și aerospațiale:
- Rack-uri de avionică de ultimă generație: interconectare în cadrul sistemelor avansate de avionică modulară integrată (IMA) și calculatoarelor de misiune.
- Sisteme electro-optice/infraroșu (EO/IR): Furnizarea de interfețe de putere și semnal fiabile pentru țintirea podurilor, senzorilor de supraveghere și sistemelor de imagistică.
- Suite Electronic Warfare (EW): Facilitarea conexiunilor în echipamentele de bruiaj, contramăsuri și informații despre semnal, unde integritatea semnalului este primordială.
- Sisteme de acționare a controlului zborului: utilizate în interfețe fly-by-wire și alte interfețe de control al zborului care necesită fiabilitate ridicată și timpi de răspuns rapid.
- Sisteme de apărare terestre și navale: adaptabile pentru utilizarea în electronicele vehiculelor, posturi de comandă și sisteme navale care necesită același grad de fiabilitate ca și platformele aeriene.
Implementarea acestui sistem de conector îmbunătățește capacitatea misiunii, reduce vulnerabilitatea sistemului prin fiabilitate îmbunătățită și reduce costurile totale de proprietate prin minimizarea intervențiilor de întreținere.
Ghid de instalare și operare
Pentru a vă asigura că X158 24F19K1P40 își oferă întregul potențial de performanță, respectați următorul protocol de instalare:
- Inspecție vizuală și mecanică: Înainte de instalare, inspectați atât ștecherul conectorului de aviație , cât și priza de aviație militară pentru orice semne de deteriorare fizică, contaminare sau pini îndoiți.
- Pregătirea cablajului: Când pregătiți cablurile, utilizați tehnici de lipire sau sertizare a conectorilor de aviație standard din industrie. Pentru cablaje complexe, consultați documentația detaliată similară cu o diagramă de cablare a conectorului de aviație cu 5 pini, adaptată la pinout-ul acestui model.
- Împerechere de precizie: Aliniați cheile de ghidare a conectorului cu precizie cu priza. Aplicați o presiune axială uniformă pentru a cupla etanșarea primară și contactele știft/dufă.
- Angajarea mecanismului de blocare sigur: Activați sistemul de blocare proiectat pentru conector (de exemplu, guler filetat, blocare cu baionetă) până când se obține o blocare definitivă, pozitivă. Nu forțați.
- Verificare funcțională și verificare a sistemului: După instalare, efectuați teste electrice complete pentru a verifica continuitatea, rezistența izolației și, dacă este cazul, integritatea semnalului pe toate canalele.
Certificari si conformitate
Proiectarea și fabricarea X158 24F19K1P40 sunt guvernate de un cadru de calitate cuprinzător care se aliniază cu cerințele de bază ale standardelor internaționale majore de apărare și aerospațial. Procesele noastre sunt structurate pentru a asigura conformitatea cu intenția și specificul reglementărilor relevante privind controlul calității aviației din armată . Suntem dedicați producerii de conectori electrici aerospațiali care nu numai că îndeplinesc, ci și depășesc standardele de performanță și fiabilitate așteptate în aplicațiile militare.
Opțiuni de personalizare
Recunoaștem că cerințele misiunii sunt unice. Prin urmare, platforma X158 24F19K1P40 poate fi adaptată pentru a răspunde nevoilor specifice ale aplicațiilor, inclusiv:
- Configurare și aspect Pin: Personalizarea aranjamentului și a numărului de contacte, extinzându-se dincolo de aspectele standard la configurații specializate.
- Îmbunătățiri ale mediului: etanșare, placare sau îmbunătățiri ale materialelor specifice aplicației pentru funcționarea în medii chimice extreme, ceață de sare sau temperatură.
- Accesorii de integrare: Furnizare de carcase din spate personalizate, adaptoare pentru conducte, dispozitive de descărcare a tensiunii sau capace de protecție.
- Logistică și identificare: numerotarea pieselor personalizate, etichetarea, ambalarea și furnizarea de pachete de date tehnice (TDP) pentru integrarea sistemului.
Procesul de producție și asigurarea calității
Fiecare conector X158 24F19K1P40 este fabricat printr-un proces disciplinat, urmăribil, care încorporează calitatea în fiecare etapă. De la aprovizionarea controlată de materii prime și prelucrarea de precizie până la asamblarea automată și testarea riguroasă, fiecare unitate este analizată. Protocolul nostru de asigurare a calității include verificarea dimensională, teste 100% electrice (rezistența la contact, rezistența izolației, rezistența dielectrică) și teste de prelevare a probelor de mediu. Această abordare meticuloasă garantează că fiecare set de mufe și prize pentru aviație militară oferă performanțe consistente, pregătite pentru luptă.
Întrebări frecvente (FAQ)
- Î: Ce diferențiază seria X158 de alți conectori militari pe care îi oferiți?
R: X158 24F19K1P40 reprezintă o variantă specifică, de înaltă performanță în cadrul familiei noastre de conectori de tip militar , adesea caracterizată prin designul său unic al carcasei, aspectul contactelor și anvelopa de performanță adaptate pentru aplicații complexe de avionică de înaltă densitate, în comparație cu soluțiile mai generalizate de conector de aviație cu 7 pini sau conector militar cu 8 pini . - Î: Acest conector este calificat pentru utilizare în medii cu interferențe electromagnetice (EMI) ridicate?
A: Da. Designul conectorului încorporează caracteristici care oferă ecranare EMI inerentă. Pentru aplicațiile care necesită protecție EMI/RFI maximă, oferim versiuni cu ecranare îmbunătățită, cum ar fi finisaje conductoare sau contacte cu filtru integrat. - Î: Puteți oferi asistență pentru testarea de calificare a acestui conector în sistemul nostru specific?
A> Oferim în mod regulat suport tehnic și date pentru a ne ajuta clienții în procesele lor de calificare. Aceasta poate include furnizarea de rapoarte de testare, certificări de materiale și analize de inginerie pentru a vă sprijini calificările la nivel de sistem. - Î: Care este durata de valabilitate și condiția de depozitare recomandată pentru acest conector?
A> Atunci când sunt depozitați în ambalajul lor original într-un mediu controlat (temperatură moderată, umiditate scăzută), acești conectori au o durată de valabilitate extinsă. Vă recomandăm să urmați practicile standard MIL-STD pentru depozitarea conectorilor de calitate pentru aviație . - Î: Sunt necesare sau recomandate instrumente de împerechere/deconectare pentru acest conector?
A> Pentru funcționarea zilnică, conectorul este proiectat pentru împerecherea/deconectarea manuală. Cu toate acestea, pentru asamblarea/dezasamblarea de volum mare sau pentru a asigura un cuplu precis la cuplajele filetate, sunt disponibile instrumente specifice și sunt recomandate pentru a preveni uzura și a asigura o performanță constantă.
