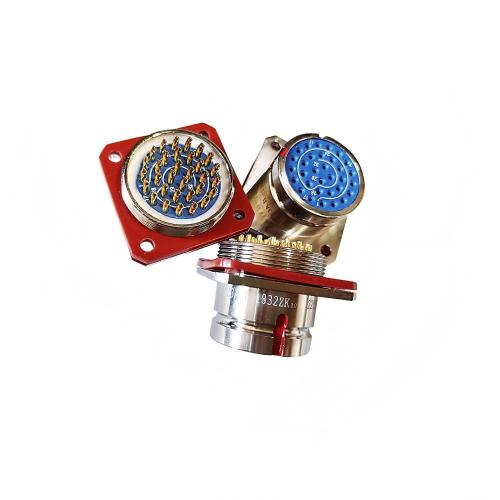

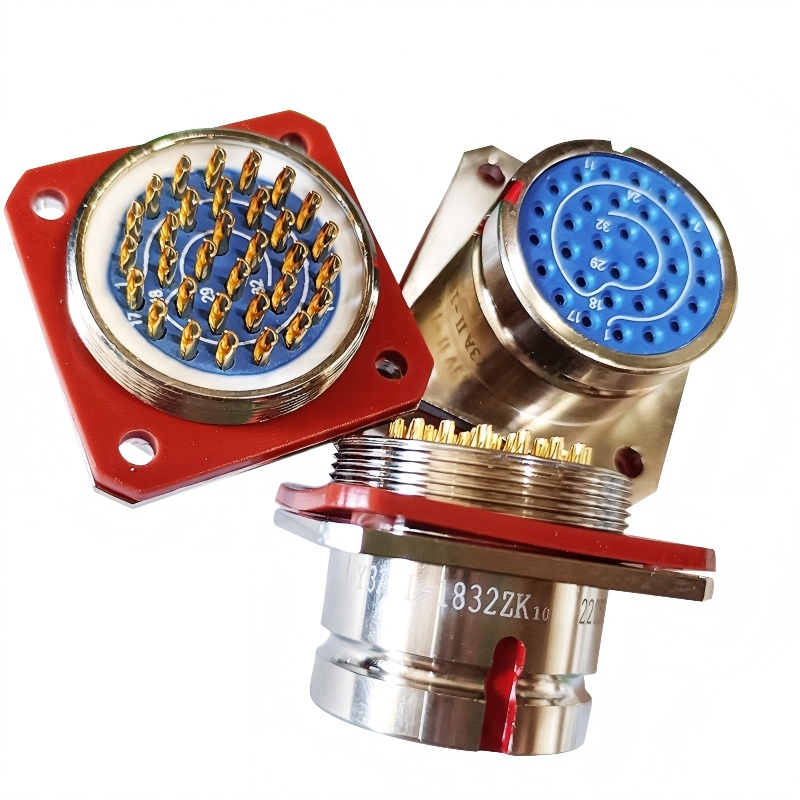

Conector de aviație militară Y3AII-1832ZK10 |
Conector D-Sub de înaltă densitate pentru medii dure
Prezentare generală a produsului
Conectorul YM pentru aviație militară Y3AII-1832ZK10 este un conector D-Sub robust, de înaltă densitate, proiectat pentru transmisie fiabilă a semnalului în aplicații industriale, aerospațiale și de apărare solicitante. Această variantă de conector îmbunătățită este proiectată special pentru integrarea cu sistemele de microcomutatoare aviatice , interfețele comutatoarelor de codificare a aviației militare și unitățile de control al zborului dronei unde protecția mediului este critică. Ca parte a portofoliului cuprinzător de componente de aviație YM – care include produse complementare precum senzorul de temperatură pentru aviație și cronometrul de ore de aviație – Y3AII-1832ZK10 oferă performanțe excepționale în condiții grele, păstrând în același timp factorul de formă familiar D-Sub pentru o integrare ușoară.
Avantaj principal: Protecția mediului de calitate militară combinată cu configurația D-Sub de înaltă densitate, oferind interconexiune fiabilă acolo unde conectorii D-Sub comerciali standard ar eșua în condiții dure de operare.
Specificatii tehnice
- Model: Y3AII-1832ZK10
- Tip conector: D-Sub de înaltă densitate, carcasă metalică robustă
- Caracteristici fizice:
- Dimensiunea carcasei: amprentă standard D-Sub (configurații DB9, DB15, DB25, DB37 sau DB50)
- Material: Oțel sau aliaj de aluminiu cu placare rezistentă la coroziune
- Montare: Montare pe panou cu flanșă și feronerie integrate
- Greutate: 20-50 grame (în funcție de dimensiunea și configurația carcasei)
- Sistem de contact:
- Configurație contact: aranjament D-Sub de înaltă densitate
- Tipuri de contact: Contacte prelucrate cu placare cu aur peste bariera de nichel
- Poziții de contact: 9, 15, 25, 37 sau 50 de poziții (opțiuni standard)
- Curent nominal: 5A per contact (aplicații de semnal/putere)
- Rezistență de contact: ≤10mΩ inițială (specificație militară)
- Forța de inserare/extracție: optimizată pentru cicluri de împerechere fiabile
- Performanta electrica:
- Tensiune nominală: 500 V AC/DC la nivelul mării
- Rezistență de izolație: >5.000 MΩ la 500V DC
- Rezistenta dielectrica: 1500 V RMS timp de 60 de secunde
- Ecranare EMI/RFI: eficacitate >90dB (30MHz-1GHz)
- Răspuns în frecvență: DC până la 500MHz (integritatea semnalului menținută)
- Mediu și mecanic:
- Protecție la intrare: IP67 (submersibil la 1 metru timp de 30 de minute)
- Temperatura de funcționare: -55°C până la +125°C
- Sistem de etanșare: etanșare din silicon în mai multe puncte cu design de compresie
- Rezistență la vibrații: 10-2000 Hz, 15G (MIL-STD-1344, Metoda 2007)
- Rezistenta la socuri: 75G, durata de 11 ms
- Mecanism de cuplare: Blocare cu șurub cu patru colțuri cu caracteristici anti-vibrații
- Cicluri de împerechere: minim 500 de cicluri
- Rezistență la pulverizarea cu sare: minim 500 de ore conform MIL-STD-202
Caracteristici și avantaje ale produsului
- Etanșare de mediu de calitate militară: Sistemul avansat de etanșare în mai multe puncte oferă protecție completă împotriva umidității, prafului, combustibililor și fluidelor hidraulice, special conceput pentru integrarea cu sistemele de supape de oxigen pentru aviație și supape etanșate cu ulei de aviație în medii dure.
- Configurație de înaltă densitate cu amprentă standard: Menține factorul de formă familiar D-Sub, oferind în același timp performanțe îmbunătățite, permițând integrarea ușoară cu panourile de control existente cu comutatorul cu buton pentru aviație și comutatorul cu basculant pentru aviație .
- Protecție EMI/RFI superioară: Designul îmbunătățit al carcasei metalice cu împământare continuă oferă o compatibilitate electromagnetică excelentă atunci când se conectează la echipamente sensibile precum claxonul electronic militar și sistemele de contor de presă pentru aviație .
- Construcție robustă: carcasa întărită, hardware-ul de montare robust și mecanismul de blocare rezistent la vibrații asigură performanță fiabilă în aplicații solicitante, inclusiv integrarea cu sistemele de comutare și senzori de codare a aviației militare .
- Materiale rezistente la coroziune: placarea și finisajele cu specificații militare oferă o rezistență excelentă la stropii de sare, substanțe chimice și coroziunea mediului pentru o durată de viață extinsă în condiții dificile.
- Design care poate fi reparat pe teren: contactele detașabile și hardware-ul accesibil permit întreținerea și repararea pe teren, reducând timpul de nefuncționare și costurile de întreținere în aplicațiile critice.
Avantajul nostru de producție: YM folosește tehnologiile avansate de producție dezvoltate prin producerea de sisteme de conectori pentru aviație militară și componente de microcomutator de aviație , permițând fabricarea precisă a conectorilor D-Sub robusti, cu caracteristici îmbunătățite de protecție a mediului.
Cum se integrează conectorul Y3AII-1832ZK10
- Analiza cerințelor aplicației: Evaluați condițiile de mediu și cerințele electrice. Acest conector este recomandat în mod special pentru medii dure care implică sisteme cu senzori de temperatură pentru aviație sau instalații cu senzori de presiune pentru transportul aviației .
- Selecția configurației: Selectați dimensiunea adecvată a carcasei și numărul de contacte pe baza cerințelor de semnal. Luați în considerare compatibilitatea cu sistemele de priză și priză a aeronavelor militare existente.
- Proiectarea și montarea panoului: proiectați aspectul panoului cu spațiu liber adecvat pentru instalarea conectorului și rutarea cablurilor. Asigurați spațiu adecvat pentru operațiunile de împerechere/desîmperechere.
- Proceduri de asamblare de precizie: Utilizați instrumente de sertizare calibrate pentru terminarea contactului. Urmați valorile de cuplu specifice pentru montarea feroneriei și șuruburile de cuplare pentru a asigura integritatea etanșării mediului.
- Integrarea și testarea sistemului: Conectați-vă la sisteme complementare, cum ar fi comenzile electrovalvei de aer rece pentru aviație sau circuitele de monitorizare a întrerupătorului hidraulic . Efectuați teste cuprinzătoare de validare electrică, mecanică și de mediu.
Scenarii de aplicare
Y3AII-1832ZK10 permite interconectarea fiabilă în aplicații industriale și aviatice solicitante:
- Sisteme de aviație a aeronavei: interfețe între computerele de control al zborului, sistemele de navigație și afișajele din cabina de pilotaj în medii expuse la umiditate, vibrații și temperaturi extreme.
- Stații de control la sol pentru dronă: oferă conexiuni robuste în echipamente portabile de control la sol care se interfață cu comenzile comutatorului de bandă a aviației militare și sistemele de telemetrie în condiții de teren.
- Control și semnalizare feroviară: Folosit în dulapurile de comandă de cale și sistemele de control al trenului la bord care necesită conexiuni fiabile în medii exterioare dure.
- Automatizare industrială: oferă conexiuni fiabile în automatizările fabricii, sistemele robotizate și echipamentele de procesare expuse la spălare, substanțe chimice sau condiții exterioare.
- Echipamente de comunicații militare: interfețe în sisteme de comunicații desfășurate pe teren, echipamente radar și sisteme de război electronic care necesită conexiuni robuste și fiabile.
- Suport la sol și echipamente de testare: Folosit în echipamente portabile de testare pentru sistemele de suport pentru siguranțe din cupru pentru aviație , calibrarea ampermetrului de aviație și diagnosticarea unei supape hidraulice unice pentru aviație în condiții dificile de teren.
Valoare pentru Cumpărători: Oferă performanță fiabilă în condiții dure de mediu, reduce defecțiunile sistemului și costurile de întreținere, oferă o integrare ușoară cu echipamentele standard compatibile D-Sub, asigură durabilitate pe termen lung în aplicații critice și oferă funcționalitate pe teren pentru reducerea costurilor ciclului de viață.
