Potențiometru KXC-1D9 WF 12Pins

Prezentare generală a produsului

Potențiometrul cu 12 pini KXC‑1D9 WF este un potențiometru cu mai multe ture de înaltă precizie, conceput special pentru aplicațiile de comutare a benzii de aviație în avioane militare, drone și stații de control la sol. Această componentă a comutatorului de bandă de aviație se integrează perfect cu comutatorul basculant de aviație de la YM cu comutatoare basculante militare și militare , oferind o divizare precisă a tensiunii pentru selectarea frecvenței, ajustarea câștigului și detectarea poziției în radiourile din cabină, unitățile de reglare radar și interfețele pilot automat. Dispunând de o configurație robustă cu 12 pini, etanșare ermetică (≤10⁻³ Pa·cm³/s) și toleranță largă la temperatură (-55°C până la +125°C), KXC-1D9 WF oferă performanțe fiabile în condiții de vibrații mari, schimbări de altitudine și expunere la vapori de combustibil. Elementul rezistiv conductor din plastic asigură o variație scăzută a rezistenței de contact (CRV) și o durată de viață mecanică de 1×10⁶ cicluri. Ca o componentă de bază a portofoliului de control al aviației YM – care include întrerupătoare cu bascule certificate pentru avioane , comutator de codificare pentru aviație cu grad militar , conector pentru aviație gx , codificator static aviație și comutatoare rotative de calitate militară – KXC‑1D9 WF este alegerea ideală pentru comutatorul de bandă și funcțiile potențiometre solicitante în sistemele militare de aeronave.

Specificatii tehnice

Caracteristici electrice (secțiunea potențiometru)

• Interval de rezistență: 100Ω până la 100kΩ (standard), alte valori la cerere
• Toleranță: ±5% standard; ±2% (grad de precizie)
• Putere nominală: 2W la 70°C, redusă la 0W la 125°C
• Tensiune maximă de funcționare: 500V DC
• Variația rezistenței de contact (CRV): ≤1% din rezistența totală sau 3Ω, oricare dintre acestea este mai mare
• Rezistență de izolație: >1000MΩ la 500V DC
• Rigiditate dielectrică: 1500 Vrms între terminale și carcasă

Mecanic și de mediu (grad pentru aviație)

• Număr de pini: 12 pini (configurație dual-gang, multi-tap)
• Rotire mecanică: 3600° (10 spire) continuă, cu opriri
• Durată de viață mecanică: minim 1×10⁶ cicluri
• Cuplu de operare: 0,5 – 2,0 N·cm
• Etanșare (rata de scurgere): ≤10⁻³ Pa·cm³/s (etanșare ermetică, sticlă-metal)
• Interval de temperatură de funcționare: -55°C până la +125°C
• Rezistență la vibrații: 20 g RMS, 10-2000 Hz per RTCA/DO‑160
• Șoc: 50 g, 11 ms semisinus
• Greutate: ≤25g
• Stil terminal: urechi de lipit placați cu aur sau pini PCB (aranjament circular cu 12 pini)

Toți parametrii sunt validați la 25°C ambiantă. KXC‑1D9 WF îndeplinește cerințele MIL‑PRF‑39023 pentru potențiometrele de precizie.

Imagini și imagini ale produsului

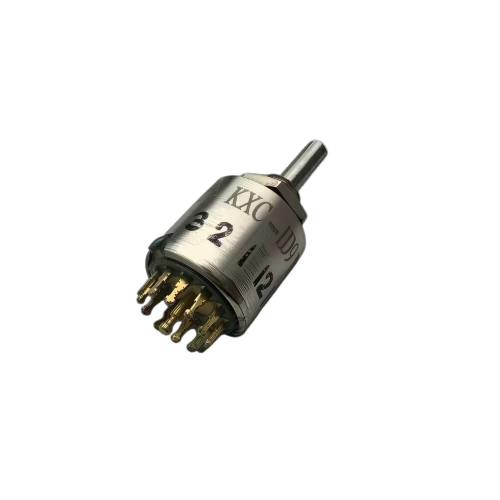

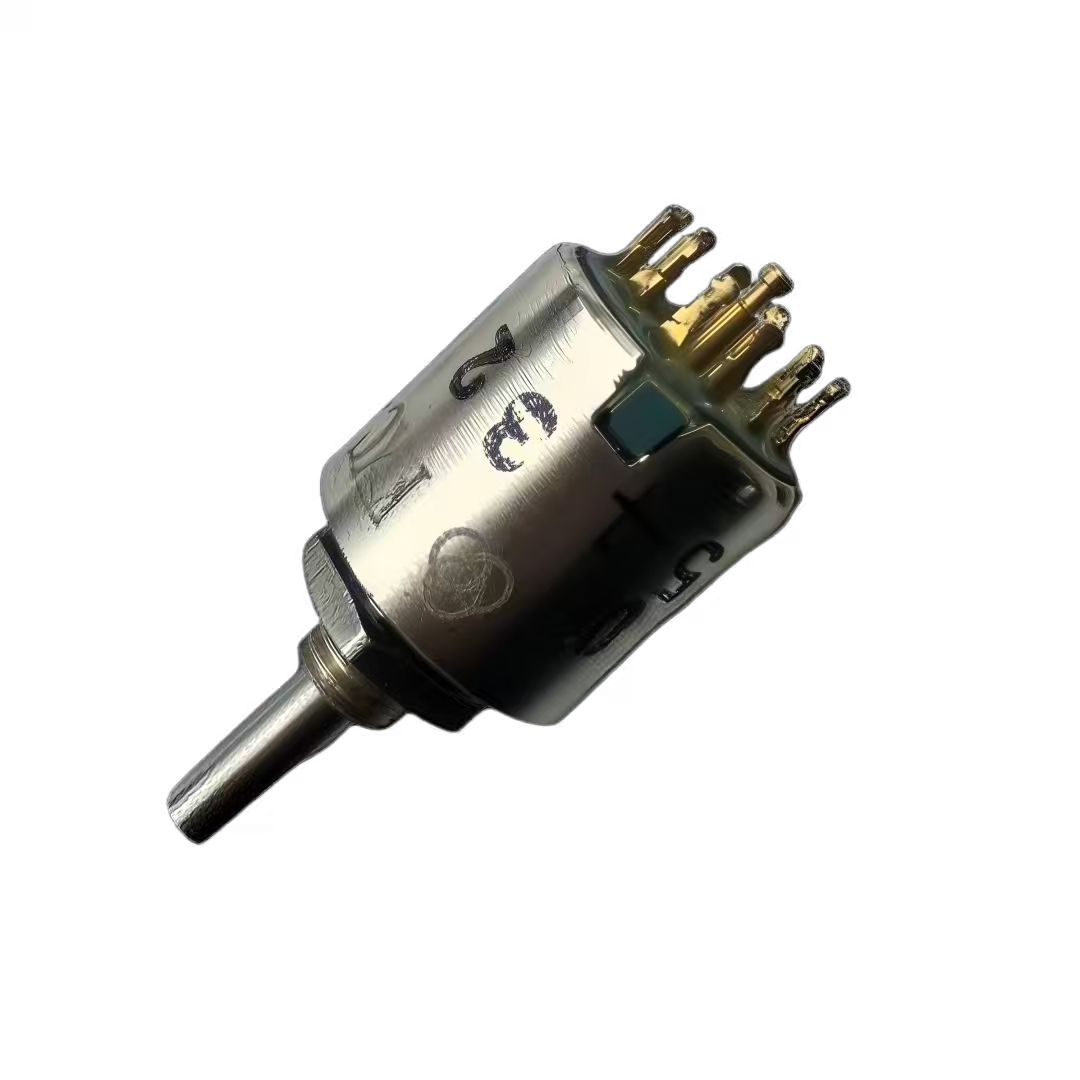

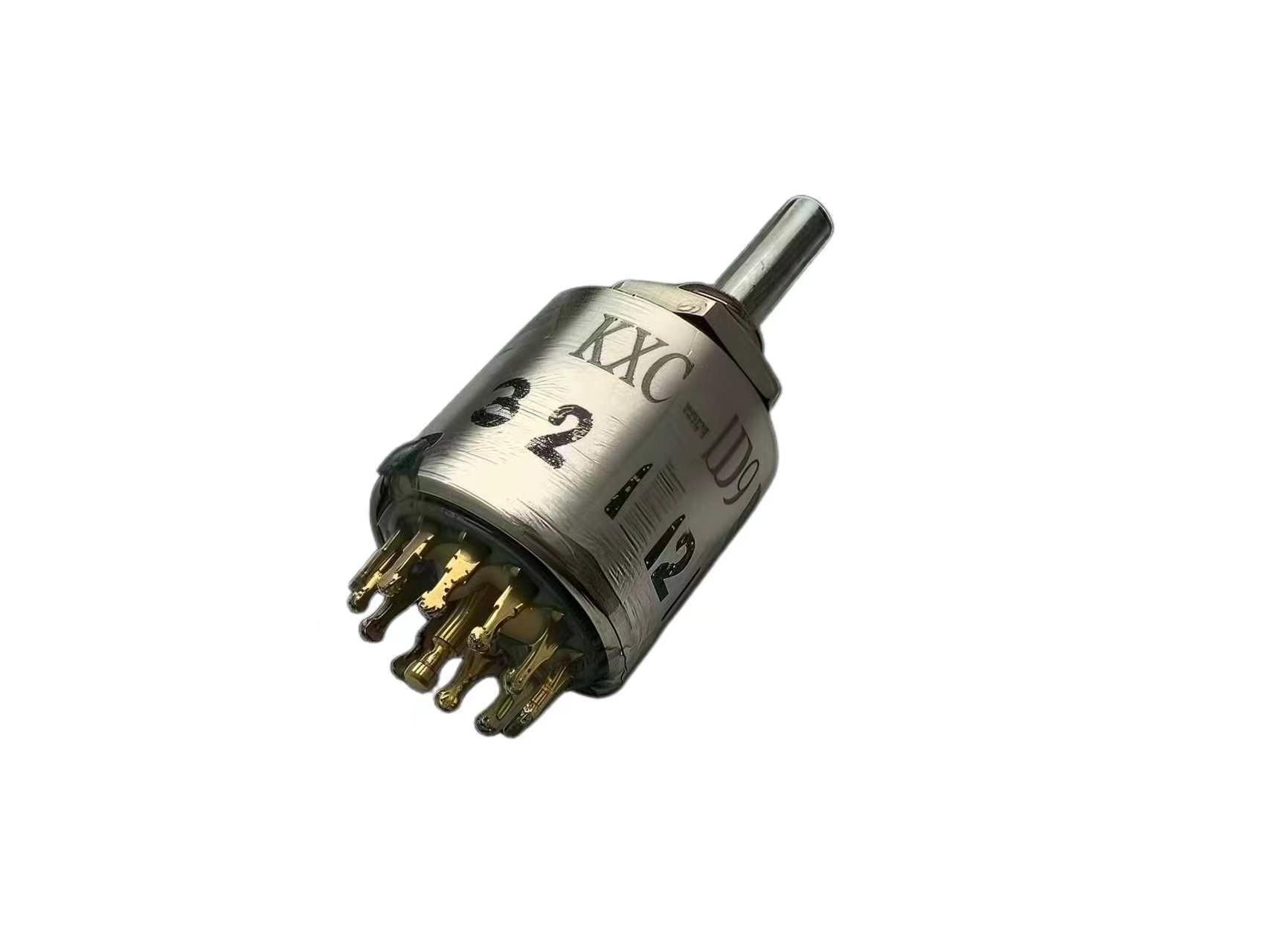

Sus: potențiometru cu 12 pini seria KXC‑1D9 WF. Contactați YM pentru desen dimensional, diagramă de pin și rapoarte de calificare de mediu.

Caracteristici cheie și avantaje pentru aplicațiile de comutare de bandă de aviație

• Precizie ridicată și CRV scăzut: ± 2% liniaritate și ≤1% CRV asigură o detectare a poziției precisă și repetabilă - ideal pentru selectarea benzii de frecvență și reglarea fină în radiourile militare.
• Configurație multi-tap cu 12 pini: Oferă mai multe ieșiri sau prize independente, permițând interfața directă cu canale avionice redundante fără divizarea semnalului extern - simplifică cablarea și îmbunătățește fiabilitatea sistemului.
• Etanșare ermetică (≤10⁻³ Pa·cm³/s): Etanșarea sticlă-metal protejează elementul rezistiv și ștergătorul de umiditate, vapori de combustibil și modificări ale presiunii de altitudine – asigură o funcționare fiabilă în compartimentele de aeronave și compartimentele motoare nepresurizate.
• Toleranță largă la temperatură și vibrații: -55°C până la +125°C și 20g vibrații îndeplinesc RTCA/DO-160 – potrivit pentru avioane de luptă, elicoptere, drone și stații de control la sol.
• Durată de viață mecanică lungă (1×10⁶ cicluri): ștergătorul de precizie cu mai multe degete și șina rezistivă întărită oferă performanțe consistente pe parcursul deceniilor de funcționare – reduc costurile de întreținere.
• Compatibil cu comutatoare și codificatoare de bandă militară: se montează direct în spatele comutatorului de codificare pentru aviație YM cu comutatoare rotative de calitate militară și de grad militar - economisește spațiu pe panou și asigură o integrare perfectă.

Avantajul ingineresc YM: KXC‑1D9 WF combină tehnologia de contact dovedită de la întrerupătoarele cu bascule pentru avioane certificate și familiile de comutatoare de calitate militară cu un element rezistiv din plastic conductiv de precizie. În comparație cu potențiometrele comerciale, oferă o viață de 10 ori mai mare și o adevărată ermeticitate. Pentru o integrare completă în cabina de pilotaj, YM oferă, de asemenea , conector pentru aviație gx , codificator static aviație și comutator de codificare pentru aviație 28v – o soluție unică pentru producătorii de panouri de control pentru aeronave.

Cum se instalează și se utilizează potențiometrul de aviație cu 12 pini – pas cu pas

1. Identificați pinout: Consultați fișa de date pentru alocarea cu 12 pini (include de obicei două grupuri de potențiometre independente plus mai multe puncte de atingere). Verificați conexiunile ștergătoarelor, CW, CCW și robinete.
2. Montare pe panou: Introduceți potențiometrul într-o priză circulară standard cu 12 pini sau lipiți direct pe PCB. Utilizați bucșa și piulița hexagonală furnizate (cuplu 0,5-1,0 N·m). Nu strângeți prea mult.
3. Cablaj: Lipiți firele MIL-spec (22-24 AWG) la pinii placați cu aur. Pentru utilizarea în două grupuri, conectați bornele CW/CCW ale fiecărei grupuri la tensiunea de referință și la masă, iar ștergătorul la intrarea de semnal a unității avionice.
4. Integrare mecanică: Dacă este utilizat în spatele unui buton comutator cu bandă sau a unui actuator basculant, aliniați arborele D sau arborele cu fante cu actuatorul. Asigurați rotația liberă fără legare.
5. Test funcțional: Aplicați tensiune de referință (de obicei 5V sau 28V) la bornele CW/CCW. Rotiți arborele și măsurați tensiunea ștergătoarelor - ar trebui să se schimbe liniar de la 0% la 100% din referință. Verificați dacă există zgomot sau scăpări folosind un osciloscop.
6. Întreținere: potențiometrul nu necesită întreținere. Verificați periodic dacă există conexiuni slăbite sau contaminare pe etanșarea arborelui. Curățați exteriorul cu alcool izopropilic - nu scufundați.

Sfat profesionist pentru integratorii avionici: pentru detectarea redundantă, utilizați ambele grupuri ale potențiometrului cu 12 pini cu tensiuni de referință separate - ștergătoarele independente oferă feedback de poziție de siguranță. YM poate precabla potențiometrul la un conector de împerechere pentru instalare plug-and-play.

Scenarii de aplicație și beneficii cheie pentru cumpărători

Aplicații tipice militare și aerospațiale

• Panouri de comutare a benzii de aviație: Selecția benzii de frecvență (HF, VHF, UHF) combinată cu reglarea fină – utilizată în radiourile de comunicație/navigație ale aeronavelor militare.
• Control radar și război electronic (EW): ajustarea câștigului, selectarea benzii de salt de frecvență și controlul lățimii impulsului - etanșarea ermetică previne contaminarea.
• Panourile de bord din cabina de pilotaj: Reglarea presiunii barometrice al altimetrului, setul de referință de direcție și controlul luminozității afișajului - atingerea multiplă permite ieșiri multiple.
• Stații de control la sol a dronei (GCS): Control de înclinare/panare a cardanului cu blocare pentru poziția centrală – ușor și rezistent la vibrații.
• Simulatoare de sisteme de arme și dispozitive de antrenament: comenzi replica care necesită atât funcții de comutator rotativ, cât și de potențiometru.

Valoare directă pentru cumpărătorii internaționali (OEM pentru apărare, MRO, constructori de panouri)

• Spațiu și greutate reduse la panou: designul multi-robinet cu 12 pini înlocuiește mai multe oale cu o singură bandă și divizoare de tensiune externe - scade costul sistemului.
• Fiabilitate sporită: etanșarea ermetică și ciclul de viață de 1×10⁶ elimină defecțiunile timpurii – reduce returnările pe teren și întreținerea neprogramată.
• Adaptare ușoară: amprenta standard cu 12 pini se potrivește potențiometrelor vechi utilizate în multe avioane (de exemplu, C‑130, F‑16, Black Hawk) – fără reluare a panoului.
• Consolidarea lanțului de aprovizionare: KXC‑1D9 WF completează linia completă de comutatoare basculante pentru avioane , comutator pentru braț oscilant pentru aviație și comutator de protecție a YM, o sursă calificată pentru toate componentele de control din carlingă.

Pentru programe noi de avioane sau drone, YM oferă valori personalizate de rezistență, configurații de arbore și opțiuni de blocare. Mostre de inginerie disponibile pentru testarea de calificare.

Certificari si conformitate

• MIL-PRF-39023 (potențiometre, precizie, specificație generală).
• RTCA/DO-160G (condiții de mediu pentru echipamente aeropurtate): testat pentru temperatură/altitudine, vibrații, umiditate și pulverizare de sare.
• MIL-STD-810G (mediu – șocuri, vibrații, temperaturi extreme).
• Producție certificată ISO 9001:2015 și AS9100D (managementul calității aerospațiale).
• Conform RoHS 2011/65/UE și REACH (EC 1907/2006) – declarație completă a materialului.
• Hermeticitate: 100% testat conform MIL-STD-883, metoda 1014 – rata de scurgere ≤10⁻³ Pa·cm³/s.

Fiecare potențiometru KXC‑1D9 WF este testat 100% pentru rezistență, toleranță, CRV, rezistență de izolație, rezistență dielectrică și rotație mecanică. Se menține trasabilitatea lotului conform AS9100. Rapoartele de inspecție a primului articol (FAI) conform AS9102 sunt furnizate la cerere.

Opțiuni de personalizare

YM acceptă variante KXC‑1D9 WF personalizate pentru comenzi militare și aerospațiale de volum. Personalizările includ:

• Valoarea rezistenței și conicitatea: 50Ω la 1MΩ, conicitate liniară sau logaritmică (audio).
• Numărul de grupuri și grupări: cu o singură bandă, cu două grupuri sau cu trei grupuri; până la 6 atingeri pe bandă.
• Configurația arborelui: arbore rotund, arbore D, cu fante sau lungime personalizată; cu sau fără opritoare.
• Stil terminal: urechi de lipit, pini PCB sau cabluri zburătoare cu conector MIL-spec (de exemplu, conector pentru aviație GX).
• Nivel de etanșare: ermetic (standard) sau etanșat cu panou (IP67 cu capac din silicon).
• Marcare: Gravare cu laser a numărului piesei clientului, a valorii rezistenței și a codului de dată.

Echipa noastră de ingineri oferă analize gratuite de fezabilitate și modele 3D pentru integrare. Se aplică cantități minime de comandă pentru opțiuni personalizate – contactați YM cu fișa dumneavoastră de specificații.

Procesul de producție și asigurarea calității (certificat AS9100D)

Linia de producție a potențiometrelor de aviație YM urmează un proces fără defecte, complet trasabil, conceput pentru a îndeplini cele mai stricte cerințe pentru programele aerospațiale și de apărare.

• Controlul materiilor prime: verificarea 100% a substraturilor elementelor rezistive, ștergătoarelor de metale prețioase, preformelor de sticlă și carcaselor metalice - toate de la furnizori aerospațiali aprobați cu trasabilitate COC și lot.
• Depunerea și tăierea elementelor rezistive: serigrafie de precizie și tăiere cu laser pentru a obține o toleranță de ±2%.
• Ansamblu ștergător în camera curată Clasa 100: Alinierea ștergătoarelor cu mai multe degete la microscop; testarea forței de contact pentru a asigura un CRV scăzut.
• Etanșare ermetică și detectare a scurgerilor: Etanșarea știfturilor din sticlă pe metal; Test de scurgere prin spectrometrie de masă cu heliu 100% (sensibilitate 10⁻⁹ Pa·cm³/s).
• Screening de mediu (100% pentru loturi de mare reluare): Ciclu termic (-55°C până la +125°C, 10 cicluri), vibrații (20g RMS) și test de viață mecanic (1×10⁶ cicluri).
• Test electric final: Sistemul automat de testare (ATS) măsoară rezistența, CRV, rezistența de izolație și rezistența dielectrică.
• Analiză fizică distructivă (DPA): o unitate pe lot, în secțiune transversală, conform MIL-STD-1580 pentru manoperă internă.

Cu zeci de ani de experiență în comutatoare de aviație cu fabricarea de codificatoare de aviație și de calitate militară, YM a furnizat potențiometre contractorilor majori de apărare și integratorilor de cabină. KXC‑1D9 WF este construit pentru a depăși așteptările de fiabilitate ale sistemelor de comutare de bandă de aeronave de generație următoare.
