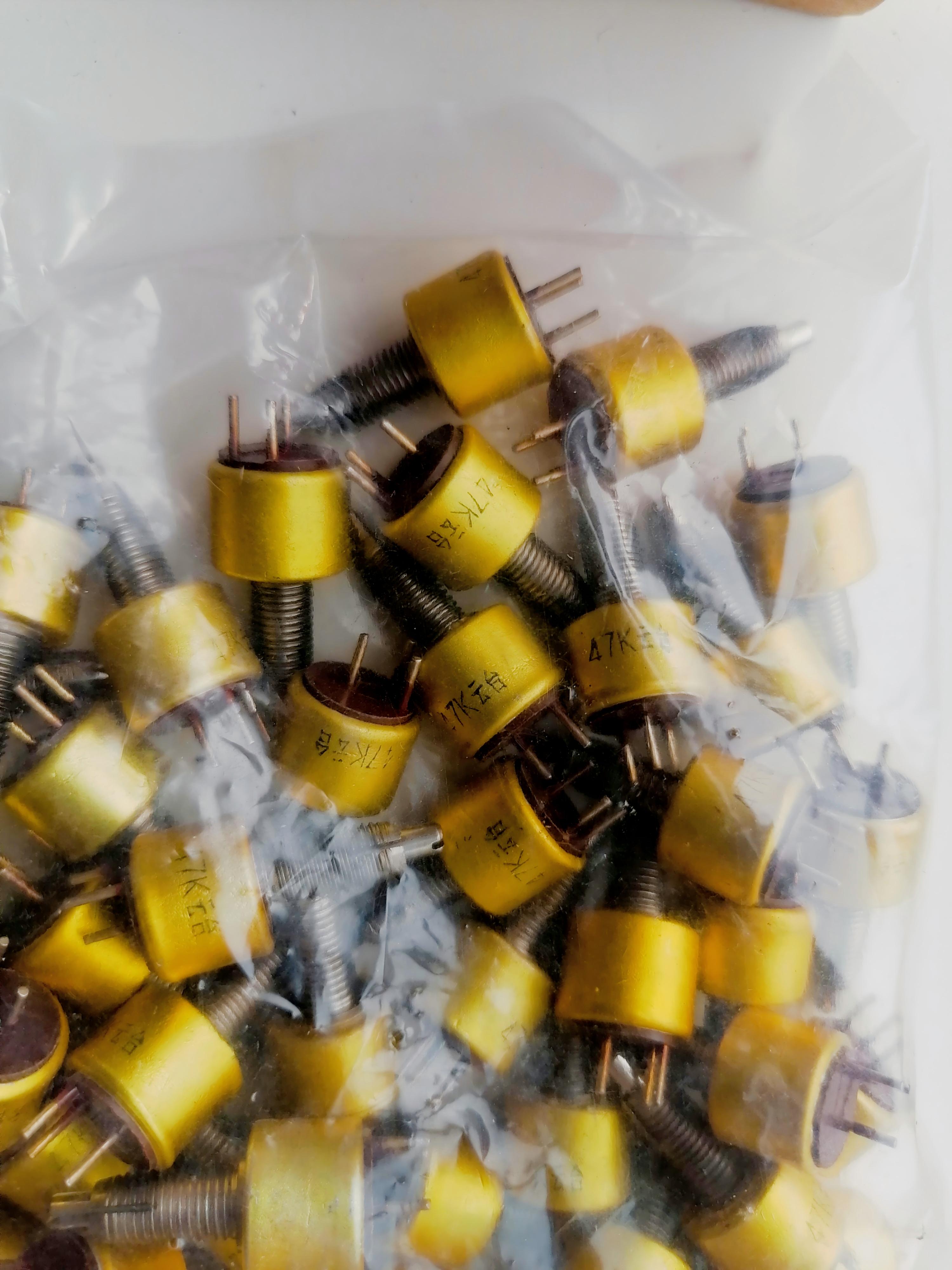

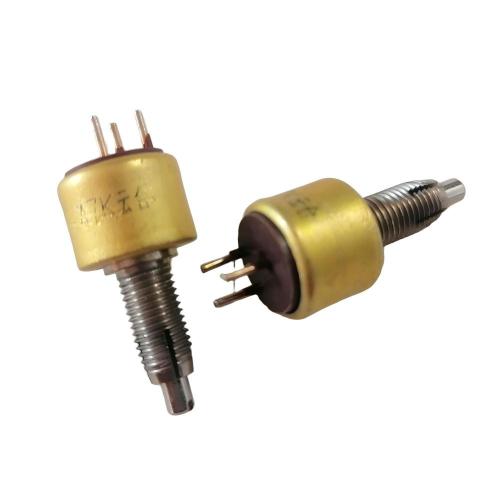

Potențiometru comutator de aviație WS-47K

Prezentare generală a produsului

WS-47K este un potențiometru de comutator de aviație specializat, cu o valoare de rezistență de 47KΩ, proiectat pentru aplicații de control variabil de precizie în sisteme de drone, motoarele de aeronave, comenzile trenurilor și electronica aviației. Această componentă cu două funcții combină comutarea fiabilă cu reglarea precisă a potențiometrului de 47KΩ, permițând interfețe de control sofisticate în care optimizarea spațiului și ajustarea precisă a parametrilor sunt critice. Fiind o componentă de precizie a portofoliului cuprinzător de soluții de aviație YM - completând produse precum comutatoarele de codificare pentru aviație militară și comutatoarele cu butoane pentru aviație - WS-47K oferă o precizie excepțională de control pentru aplicațiile aerospațiale solicitante.

Specificatii tehnice

• Număr de model: WS-47K
• Tip de componentă: potențiometru comutator de aviație cu rezistență de 47KΩ
• Funcții primare: Comutare + control rezistență variabilă 47KΩ
• Valoarea rezistenței: 47.000Ω standard (47KΩ)
• Toleranță de rezistență: Standard ±10%, disponibil în grade de precizie ±5% și ±1%
• Evaluare de comutare: 1A la sarcină rezistivă 28V DC
• Putere nominală: de obicei 0,5 W pentru funcția potențiometru
• Consum de energie bobină: (0,3 - 0,43) wați pentru mecanismul de comutare
• Durată de viață electrică: minim 100.000 de operații de comutare
• Rotația potențiometrului: Rotație mecanică standard de 300°
• Caracteristică conicitate: standard conic liniar, disponibil logaritmic
• Rezistență de contact: inițială ≤50mΩ; După testarea durabilității ≤200mΩ
• Viteza de comutare: Timp de acțiune ≤4ms; Timp de eliberare ≤4ms
• Rezistenta dielectrica: 500V RMS @ 50Hz (standard); 250 V RMS la 50 Hz (presiune joasă)
• Rezistență de izolație: >500 MΩ inițial; >50 MΩ după testarea mediului
• Greutate: mai puțin de 3 grame (design compact de precizie)
• Etanșare ecologică: Rata maximă de scurgere ≤ 1,0 x 10⁻³ Pa·cm³/s
• Temperatura de funcționare: Performanță validată pentru condițiile aviației, compatibilă cu intervalele de senzori de temperatură pentru aviație
• Tip arbore: arbore rotund standard de 6 mm, diferite opțiuni disponibile

Caracteristici ale produsului și avantaje competitive

1. Element de rezistență de precizie 47KΩ: potențiometrul de înaltă calitate de 47KΩ oferă un control precis al rezistenței, ideal pentru aplicații de condiționare a semnalului, divizare a tensiunii și ajustare a sensibilității utilizate în mod obișnuit cu releele de semnal PCB în circuitele de control.
2. Optimizarea spațiului cu două funcții: Combină comutarea și reglarea de 47KΩ într-o singură componentă compactă, reducând cerințele de spațiu pentru panou cu aproximativ 40-50% în comparație cu instalațiile separate.
3. Liniaritate ridicată și zgomot redus: Pista de rezistență de precizie de 47KΩ oferă o liniaritate excelentă cu zgomot de contact minim, asigurând semnale de control stabile în aplicații sensibile.
4. Rotire lină cu blocaje pozitive: Proiectat pentru o reglare lină de 47KΩ cu poziții opționale pozitive ale blocajului pentru setările utilizate în mod obișnuit.
5. Contact ștergător rezistent la vibrații: Designul special al ștergătoarelor menține un contact stabil cu elementul de rezistență de 47KΩ în condiții de vibrații ale aviației.
6. Rezistență stabilă la temperatură: elementul de 47KΩ menține caracteristici de rezistență consistente în intervalele de temperatură de funcționare.

Procedura de instalare și integrare a circuitelor

1. Verificarea proiectării circuitului: Confirmați că valoarea rezistenței de 47KΩ este adecvată pentru cerințele dvs. de diviziune a tensiunii, condiționarea semnalului sau aplicația de control.
2. Pregătirea panoului: Creați orificiul de montare adecvat, asigurând un spațiu liber adecvat pentru rotirea arborelui potențiometrului și a butonului.
3. Montarea componentelor: Fixați WS-47K în panou folosind feroneria furnizată, asigurând rotația liberă a arborelui și alinierea corectă.
4. Cablajul potențiometrului cu trei terminale: Conectați bornele potențiometrului de 47KΩ (de obicei: intrare, ieșire, masă) conform cerințelor circuitului pentru diviziunea tensiunii sau aplicațiile cu rezistență variabilă.
5. Conexiunea circuitului de comutare: Conectați bornele de comutare la circuitul de control corespunzător, asigurându-vă că sunt respectate valorile nominale de curent adecvate.
6. Împământare și ecranare: Implementați o împământare adecvată pentru circuitele de semnal de 47KΩ pentru a minimiza zgomotul și interferența.
7. Verificarea etanșării: Asigurați-vă că sigiliile de mediu sunt cuplate corespunzător pentru a proteja ambele elemente funcționale.
8. Calibrare și testare: testați funcția de comutare, verificați intervalul de rezistență de 47KΩ și verificați rotația lină și liniaritatea înainte de integrarea sistemului cu componente precum supapele magnetice de aviație sau interfețele de control.

Scenarii de aplicare pentru potențiometru de 47KΩ

Potențiometrul de comutare pentru aviație WS-47K este proiectat special pentru aplicații care necesită un control al rezistenței de 47KΩ combinat cu funcționalitatea de comutare:

• Controale de sensibilitate a avionului: comutare combinată a puterii și ajustare a sensibilității de 47KΩ pentru echipamente de comunicație, sisteme radar și instrumente de navigație.
• Comenzi pentru camere și senzori UAV: ​​controlul puterii cu zoom de 47KΩ, focalizare sau ajustare a sensibilității pentru camere aeriene, LIDAR și pachete de senzori.
• Interfețe ale sistemului de control al trenului: Putere combinată și ajustare a parametrilor de 47KΩ pentru reglarea luminii, controlul climatizării și sistemele de afișare în aplicații pe șine.
• Controale de ajustare a echipamentului militar: interfețe de echipament tactic care combină puterea cu 47KΩ ajustări de amplificare, sensibilitate sau prag.
• Controale proceselor industriale: interfețe de mașină care combină comutarea puterii cu ajustări de viteză, temperatură sau presiune de 47KΩ.
• Echipament de testare și măsurare: comenzile instrumentului care combină puterea cu selecția, calibrarea sau ajustările de sensibilitate ale intervalului de 47KΩ.
• Controale ale sistemului audio: Comenzile combinate de putere și 47KΩ pentru volum, ton sau echilibru pentru sistemele de divertisment și interfon de aviație.
• Interfețe pentru echipamente medicale: comenzile echipamentelor care combină puterea cu parametrul de tratament de 47KΩ sau reglarea monitorizării.

Propunere de valoare pentru aplicații de control de precizie

• Selecția optimizată a componentelor: Valoarea specifică de 47KΩ abordează cerințele comune de rezistență în circuitele de control, eliminând necesitatea unor rezistențe suplimentare în serie/paralel.
• Eficiență în spațiu: Designul cu două funcții maximizează capacitatea de control în spațiul minim pe panou - critic în designul cockpitului aerospațial și al panourilor de control.
• Integrare rentabilă: Reduce numărul total de componente, complexitatea cablajului și timpul de instalare în comparație cu soluțiile de comutare separată și potențiometru de 47KΩ.
• Interfață de utilizator îmbunătățită: Oferă un control intuitiv combinând funcții de putere discrete cu ajustare continuă de 47KΩ într-un format familiar, eficient din punct de vedere al spațiului.
• Integritate îmbunătățită a semnalului: elementul de înaltă calitate de 47KΩ cu caracteristici de zgomot redus asigură semnale de control curate în aplicații sensibile.
• Consecvență de proiectare: Permite interfețe de control standardizate în diferite sisteme folosind intervale de reglare comune de 47KΩ.
• Creșterea fiabilității: mai puține componente și conexiuni reduc punctele potențiale de defecțiune și simplifică procedurile de întreținere.

Servicii de personalizare și OEM/ODM

YM oferă opțiuni extinse de personalizare pentru potențiometrele comutatoare din seria WS:

• Valori alternative de rezistență (10KΩ, 50KΩ, 100KΩ, etc.) păstrând același factor de formă
• Grade de toleranță îmbunătățite (±5%, ±1%, ±0,5%) pentru aplicații de precizie
• Configurații personalizate de comutare (SPST, SPDT, multi-poziție) pentru a se potrivi cerințelor de control
• Tipuri speciale de arbore, lungimi și configurații de buton pentru modele specifice de panouri
• Caracteristici conice alternative (logaritmice, logaritmice inverse) pentru controale audio sau specializate
• Etanșare îmbunătățită a mediului pentru condiții specifice de operare și profiluri de expunere
• Evaluări electrice personalizate pentru funcția de comutare în funcție de cerințele aplicației
• Marcaje speciale, configurații de blocare și opțiuni de oprire finală pentru optimizarea interfeței cu utilizatorul

Experiența noastră demonstrată OEM și ODM în componente de combinație de precizie, dovedită în liniile noastre de produse de control și relee pentru automobile , ne asigură că putem dezvolta soluții personalizate de potențiometre de comutare care se potrivesc exact cerințelor dumneavoastră de rezistență de 47KΩ (sau alternative) și specificațiilor aplicației.

Procesul de producție și asigurarea calității de precizie

1. Fabricarea elementelor de rezistență de precizie: producție de mare precizie de piste de rezistență de 47KΩ cu caracteristici de toleranță controlate.
2. Integrarea componentelor cu două funcții: ansamblu de precizie care combină mecanismul de comutare cu element potențiometru de 47KΩ.
3. Verificarea preciziei rezistenței: testare 100% a valorii rezistenței de 47KΩ, toleranță și caracteristici de liniaritate.
4. Testarea performanței cu două funcții: Testarea cuprinzătoare include performanța de comutare (rezistența de contact, sincronizare) și performanța potențiometrului de 47KΩ (gamă de rezistență, liniaritate, zgomot, netezime de rotație).
5. Validarea etanșării ecologice: Testare riguroasă a integrității etanșării pentru a proteja atât contactele de comutare, cât și elementul de rezistență de 47KΩ.
6. Testarea performanței la vibrații: Validarea atât a fiabilității comutării, cât și a stabilității contactului ștergătoarelor de 47KΩ în condiții de vibrații ale aviației.
7. Verificarea stabilității temperaturii: testarea caracteristicilor de rezistență de 47KΩ în intervalul de temperatură de funcționare.
8. Asigurarea finală a calității: inspecție completă, inclusiv verificarea dimensională, testarea funcționalității mecanice, validarea preciziei rezistenței de 47KΩ, verificarea performanței comutării și trasabilitatea completă a producției.
