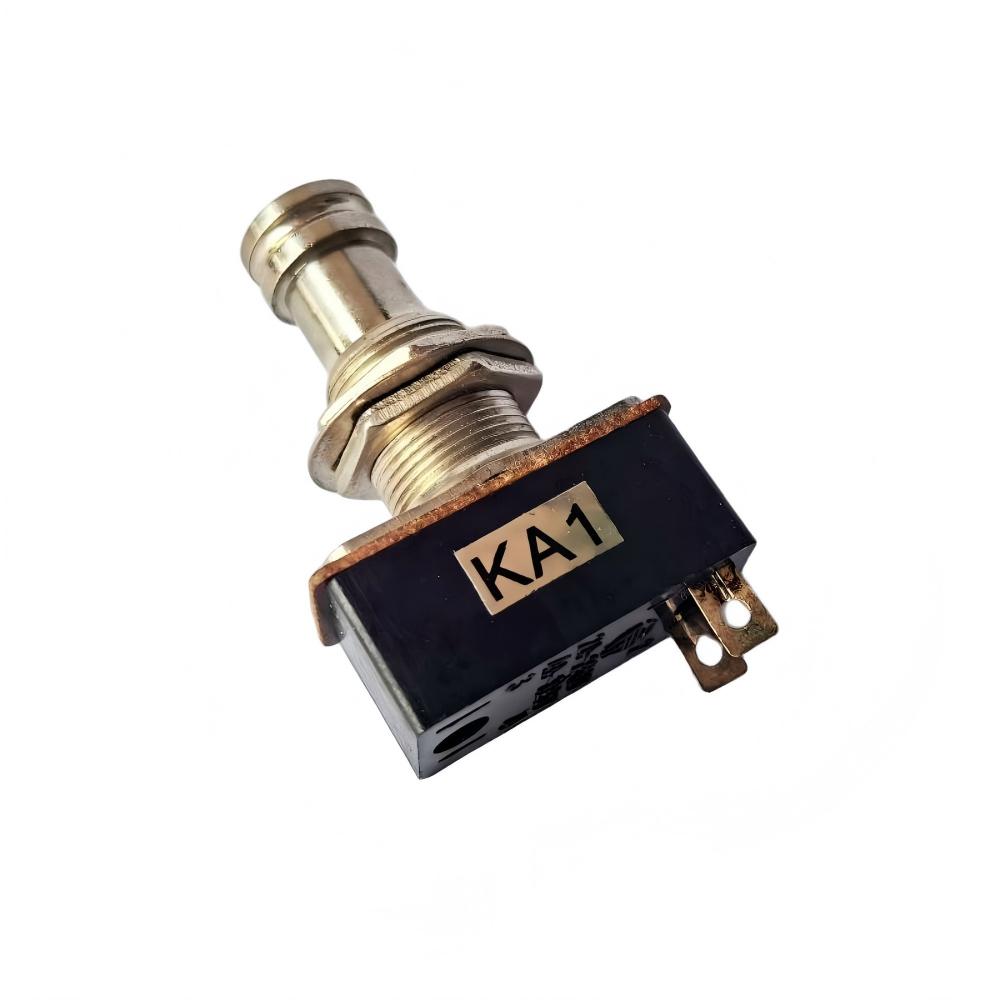

Comutator de aviație KA1 cu dublu rating -
Soluție flexibilă de gestionare a energiei 2A-250V / 4A-125V
Comutatorul de aviație militară KA1 de la YM reprezintă o descoperire în comutarea versatilă a puterii, cu capacitatea sa inovatoare de dublă evaluare, concepută special pentru aplicații aerospațiale, de apărare și industriale care necesită o gestionare flexibilă a puterii. Evaluat atât pentru funcționarea de 2 A la 250 V, cât și pentru 4 A la 125 V, acest comutator oferă o flexibilitate de proiectare fără precedent pentru sistemele electrice de drone, comenzile motoarelor aeronavei și rețelele de distribuție a energiei aviației. Fabricat conform standardelor exigente ale liniilor noastre de produse Civil Metal Relay și Industrial Power relee , KA1 oferă performanțe de încredere în mai multe scenarii de operare.
Fiind o piatră de temelie a portofoliului cuprinzător de componente de aviație YM, acest comutator cu clasificare dublă se integrează perfect cu gama noastră extinsă de conectori pentru aviație și întrerupătoare basculante pentru aviație , oferind inginerilor o soluție sofisticată pentru diverse cerințe ale sistemelor electrice.
Specificatii tehnice
Caracteristici electrice cu dublu rating
- Punct primar de operare: 2A curent continuu la 250V AC/DC
- Punct secundar de funcționare: 4A curent continuu la 125V AC/DC
- Consumul de energie al bobinei: funcționare eficientă la putere redusă între 0,3 W și 0,43 W
- Capacitatea de încărcare a contactului și durabilitatea:
- Performanță standard: Evaluare de bază de 1 A la 28 V DC rezistiv cu capacitate extinsă de dublă evaluare
- Precizie a semnalului de nivel scăzut: menține acuratețea pentru semnale sensibile (10-50)μA la (10-50)mV
- Ciclu de viață operațional: Verificat pentru minim 1.000.000 de cicluri în condiții de evaluare specificate
- Rezistență de contact: Conductivitate superioară cu rezistență inițială ≤50mΩ per contact. După testarea durabilității, rezistența rămâne ≤200mΩ
- Viteza de comutare: răspuns rapid cu timp de acționare ≤4 ms și timp de eliberare ≤4 ms pentru ambele condiții de evaluare
- Rezistenta dielectrica:
- Presiune atmosferică standard: 500 V RMS la o tensiune de rezistență de 50 Hz
- Condiții de joasă presiune: 250 V RMS la 50 Hz pentru funcționare la altitudine mare
- Rezistență de izolație: izolare electrică excelentă cu >500MΩ inițial și >50MΩ după testarea accelerată a ciclului de viață
Specificații mecanice și de mediu
- Inginerie cu rating dublu: conceput special pentru a gestiona două combinații distincte de tensiune-curent într-un singur pachet compact
- Greutate: Construcție ultra-ușoară sub 3 grame pentru aplicații aerospațiale și UAV critice pentru greutate
- Etanșare ermetică: Protecție avansată a mediului cu rata maximă de scurgere ≤10⁻³ Pa·cm³/s. Această etanșare de calitate a supapei cu ulei de aviație asigură fiabilitatea în condiții grele
- Compatibilitate cu sistemul de control: Compatibil cu semnalele de control standard, care operează cu lățimi de impuls de stimulare de la 10 ms la 50 ms
- Performanță la temperatură: Performanță caracterizată la 25°C cu funcționare validată în intervale extinse de temperatură militară
- Design termic: optimizat pentru disiparea eficientă a căldurii atât la punctele de operare de 2A/250V, cât și 4A/125V
Caracteristici și avantaje competitive
- Design inovator cu dublă evaluare: capacitate unică de a funcționa în mod fiabil atât la 2A-250V, cât și la 4A-125V, oferind o flexibilitate de neegalat pentru diferite cerințe ale sistemului de alimentare
- Durabilitate de calitate civilă: încorporează principii de construcție robuste din procesele noastre de fabricație a claxonului electronic civil și a senzorilor de presiune militare
- Arhitectură de contact optimizată: geometrie specială de contact și materiale concepute pentru a gestiona atât suprimarea arcului de tensiune mai mare (250V) cât și managementul termic al curentului mai mare (4A)
- Tehnologie de etanșare ermetică adevărată: utilizează metode de etanșare brevetate derivate din producția noastră de relee de etanșare metalice pentru o protecție superioară a mediului
- Gestionare îmbunătățită a arcului: designul avansat al contactului minimizează arcul în timpul operațiunilor de comutare la 250 V și 125 V.
- Performanță termică inteligentă: Proiectat pentru a disipa eficient căldura în ambele scenarii de funcționare, asigurând performanță constantă și durată de viață extinsă
- Compatibilitate universală cu aplicații: elimină nevoia de mai multe tipuri de comutatoare în sistemele cu cerințe mixte de tensiune/curent, simplificând proiectarea și inventarul
- Integrare simplificată: Proiectat pentru instalare și conectare ușoară, compatibil cu dispozițiile standard ale releului plăcii PCB și sistemele de cablare
Ghid de instalare și integrare a sistemului
- Analiza punctului de operare: determinați ce combinație de rating specifică (2A/250V sau 4A/125V) se aliniază cu parametrii de funcționare actuali ai circuitului dvs.
- Validarea ratingului: Confirmați că condițiile de operare selectate se încadrează în capacitățile de evaluare duală specificate ale comutatorului
- Planificare termică: Asigurați dispoziții adecvate de disipare a căldurii, în special atunci când funcționează la un curent nominal mai mare de 4A
- Instalare de montare sigură: Montați comutatorul în siguranță utilizând feronerie adecvată, evitând solicitarea mecanică asupra carcasei comutatorului
- Conexiune electrică corespunzătoare: utilizați conductori dimensionați corespunzător pentru curentul nominal selectat, luând în considerare ambele scenarii potențiale de funcționare
- Verificarea protecției mediului: Confirmați integritatea sigiliilor de mediu din jur dacă sunt instalate în locuri expuse
- Testare pre-operațională: testați la punctul de funcționare prevăzut, verificând performanța comutării, rezistența la contact și comportamentul termic
- Validare completă a sistemului: Integrați în arhitectura finală a sistemului și efectuați teste cuprinzătoare în condițiile reale de funcționare
Scenarii de aplicație și valoarea afacerii
Domeniile de aplicare primare
- Sisteme de management al energiei UAV: comutare flexibilă a puterii în sistemele de drone în care diferite subsisteme funcționează la combinații variate tensiune-curent
- Distribuția electrică a aeronavei: controlul puterii în aeronavele cu sisteme de tensiune mixtă (de exemplu, circuite de 125 VCA și 250 VCA în cadrul aceleiași platforme)
- Controlul echipamentelor de aviație: Comutare pentru instrumente și sisteme cu cerințe diferite de putere în instalațiile din carlingă și din compartimentul pentru echipamente
- Suport la sol și echipamente de testare: soluție de comutare versatilă pentru întreținerea și testarea echipamentelor care manipulează mai multe standarde de putere
- Panouri de control al puterii industriale: mașini și sisteme de control care necesită capacitate de comutare între diferite profiluri de sarcină electrică
Propunere de valoare pentru inginerie și achiziții
- Optimizarea inventarului: o singură componentă care servește mai multe cerințe de evaluare reduce semnificativ complexitatea inventarului și gestionarea numerelor de piesă
- Standardizarea designului: permite utilizarea comutatoarelor identice pe diferite tipuri de circuite în cadrul sistemelor complexe, simplificând proiectarea și documentația
- Reducerea costurilor: Nevoia redusă de mai multe comutatoare specializate reduce costurile totale ale componentelor și simplifică procesele de achiziție
- Fiabilitate îmbunătățită a sistemului: construcția de calitate militară și validarea cu dublă evaluare asigură performanțe de încredere în diferite condiții de operare
- Simplificarea lanțului de aprovizionare: mai puține numere de piese unice simplifică achizițiile, gestionarea stocurilor și activitățile de planificare a producției
- Eficiența întreținerii: standardizarea pe mai puține tipuri de comutatoare simplifică procedurile de întreținere pe teren și cerințele de inventar al pieselor de schimb
- Accelerarea dezvoltării: capacitatea de reutilizare a proiectării în diferite aplicații de circuit accelerează ciclurile de dezvoltare și reduce testarea de validare
Procesul de fabricație și asigurarea calității
Comutatorul cu dublă calificare KA1 este supus unor procese specializate de producție și testare pentru a asigura performanța în ambele specificații de rating.
- Ingineria componentelor cu clasificare dublă: contacte și componente interne proiectate și fabricate special atât pentru funcționare la 2A/250V, cât și la 4A/125V
- Fabricare de precizie a contactelor: procesele avansate de fabricație creează contacte optimizate atât pentru gestionarea arcului de înaltă tensiune, cât și pentru performanța termică la curent ridicat.
- Aplicație de etanșare ecologică: etanșare ermetică implementată folosind tehnologie rafinată prin producția de supape etanșate cu ulei de aviație
- Testare cuprinzătoare în două puncte: Fiecare unitate este supusă testării automate de validare în AMBELE condiții de rating (2A/250V și 4A/125V) pentru a asigura performanța pe întregul interval de funcționare
- Validarea performanței termice: Testarea specializată verifică caracteristicile adecvate de disipare a căldurii atât la punctele de funcționare cu tensiune mai mare, cât și cu curent mai mare
- Testarea ciclului de viață extins: teste accelerate de durabilitate efectuate la ambele specificații de evaluare pentru a valida performanța pe termen lung
- Certificare finală a calității: inspecție completă dimensională, vizuală și funcțională înainte de ambalajul de protecție, cu identificare clară cu dublă evaluare
Servicii de conformitate și personalizare
Conformitatea cu standardele
Comutatorul dublu KA1 este proiectat și fabricat pentru a îndeplini cerințele stricte de performanță pentru aplicații aerospațiale, militare și industriale. Sistemul nostru cuprinzător de management al calității asigură conformitatea cu standardele relevante atât pentru specificațiile nominale de tensiune, cât și pentru curent.
Capabilitati de personalizare
YM oferă opțiuni extinse de personalizare pentru seria KA1, valorificând expertiza noastră cu sistemele de releu de energie noi și relee auto :
- Combinații de evaluări personalizate: Configurații alternative cu evaluare duală adaptate cerințelor specifice ale aplicației
- Optimizarea profilului tensiune-curent: modificări pentru a optimiza performanța pentru anumite combinații de tensiune/curent
- Opțiuni de configurare a terminalelor: Tipuri de terminale personalizate, aranjamente sau metode de conectare pentru nevoi specifice de montare
- Îmbunătățiri ale managementului termic: caracteristici specializate de disipare a căldurii pentru medii de operare extreme
- Variații de etanșare ecologică: Configurații de etanșare îmbunătățite pentru cerințe specifice de protecție a contaminanților
- Testare de validare specifică aplicației: protocoale de testare personalizate concepute pentru a valida performanța în condiții de operare specifice cerute de aplicație
