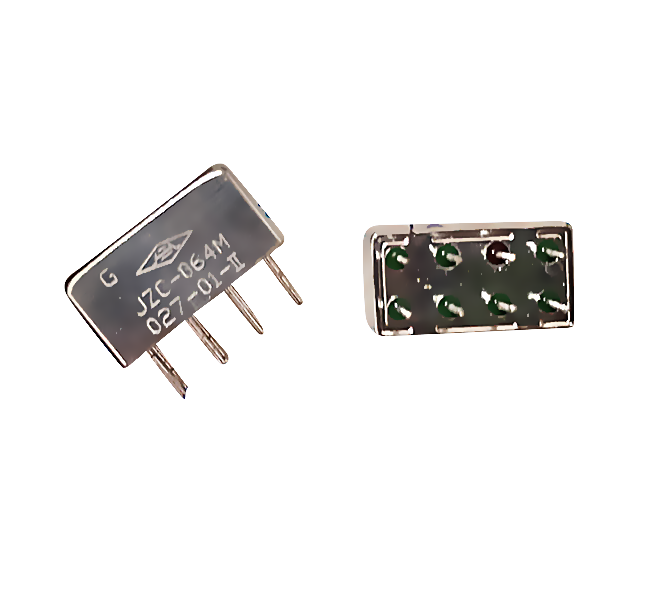

Releu metalic pentru aviație militară de înaltă fiabilitate 24V/27V JZC-064M 027-01-II
Prezentare generală a produsului
JZC-064M 027-01-II reprezintă vârful ingineriei de fiabilitate în tehnologia de comutare a aviației militare. Acest releu metalic pentru aviație militară de înaltă fiabilitate este conceput special pentru aplicații critice pentru misiune în care defecțiunea nu este o opțiune. Proiectat cu compatibilitate cu dublă tensiune (24V/27V DC), acest releu de etanșare metalic militar oferă performanțe excepționale în cele mai solicitante medii aerospațiale, de apărare și industriale.
Specificatii tehnice
Parametrii electrici de bază
- Model: JZC-064M 027-01-II
- Compatibilitate cu tensiune: 24V/27V DC Dual Rating
- Consum de energie bobină: 0,3-0,43 W
- Configurația contactului: Design DPDT standard militar
- Capacitate de sarcină de contact: 1A la 28V DC, sarcină rezistivă
Performanță și fiabilitate
- Rezistență de contact: inițială ≤50mΩ; Durată de viață ulterioară ≤200mΩ
- Capacitate de semnal de nivel scăzut: (10-50)μA la (10-50)mV
- Durată de viață operațională: 1×10⁶ operațiuni la sarcina nominală
- Viteza de comutare: Timp de operare ≤4ms; Timp de eliberare ≤4 ms
- Lățimea impulsului de stimulare: 10-50 ms
Specificații de mediu și fizice
- Rezistenta dielectrica: 500V RMS (presiune normala); 250 V RMS (presiune joasă)
- Rezistență de izolație: >500MΩ (condiții normale)
- Greutate: <3 grame
- Integritatea etanșării ermetice: Rata de scurgere ≤10⁻³ Pa·cm³/s
- Temperatura de funcționare: -55°C până la +125°C
Caracteristici și avantaje ale produsului
Design cu dublă tensiune pentru flexibilitate maximă
Compatibilitatea unică cu dublă tensiune de 24V/27V a JZC-064M oferă o flexibilitate excepțională a aplicațiilor, permițând integrarea perfectă atât în sistemele moștenite de 24V, cât și în sistemele electrice moderne de aeronave de 27V. Această versatilitate depășește capacitățile releelor DC standard pentru aviație și ale majorității releelor plăcilor PCB .
Inginerie de fiabilitate îmbunătățită
Proiectat având în vedere redundanța și toleranța la erori, acest releu încorporează caracteristici care previn modurile de defecțiuni comune. Construcția robustă și materialele premium asigură performanțe consistente chiar și în condiții extreme, făcându-l superioară releelor auto comerciale și chiar releelor flash specializate.

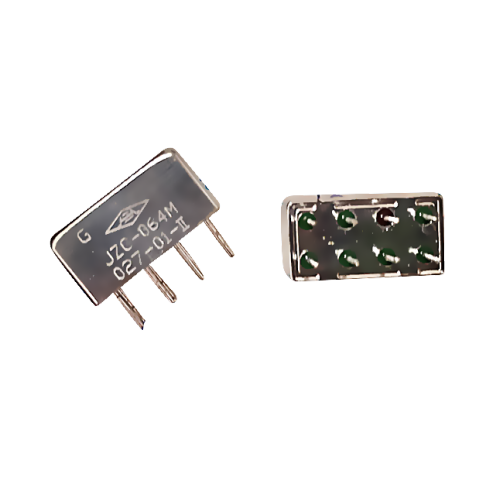

Releu DC metal pentru aviație militară JZC-064M 27V

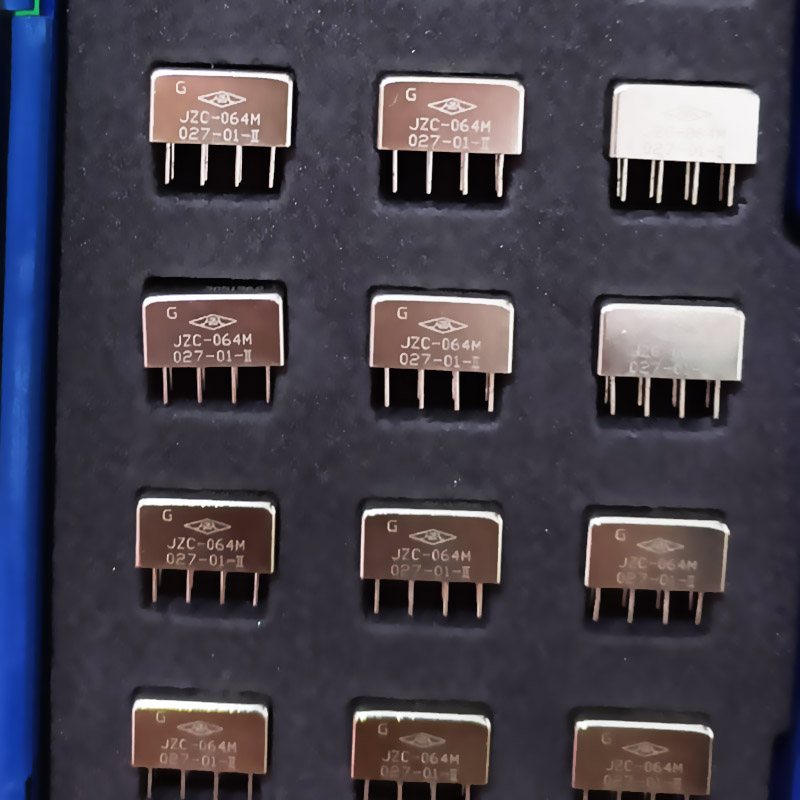

Releu militar de 24 V din metal de înaltă fiabilitate JZC-064M 027 Fiabilitate ridicată
Releu militar metalic de încredere JZC-064M 027-01-II 27V pentru apărare
Releu metalic militar durabil JZC-064M 27V Releu metalic militar industrial
Releu de aviație pentru dronă, motor de avion
Releu de aviație de înaltă calitate pentru motor drone, tren, avion.
JZC-064M 027
Tehnologie de etanșare ermetică de calitate militară
Dispunând de etanșare ermetică avansată metal-sticlă, JZC-064M oferă protecție completă împotriva umidității, prafului, variațiilor de altitudine și mediilor corozive. Această tehnologie de etanșare reprezintă standardul de aur în construcția releelor metalice militare și depășește semnificativ modelele standard de relee industriale.
YUMU Electronics Reliability Avantaj
Expertiza noastră în relee electromagnetice militare ne permite să producem componente care depășesc constant standardele de fiabilitate din industrie. Fiecare JZC-064M este supus protocoalelor de testare dezvoltate prin experiența noastră cu relee de blocare magnetice sigilate și relee de putere industriale , asigurând o calitate și performanță excepționale.
Scenarii de aplicare
Sisteme aerospațiale critice
- Unități de control al motoarelor aeronavei: Comutare critică în sistemele de management al propulsiei
- Acţionarea controlului zborului: suprafaţa de control şi funcţionarea trenului de aterizare
- Sisteme de urgență: dirijarea energiei de rezervă și circuite critice pentru siguranță
- Controlul mediului: Presurizarea cabinei și reglarea temperaturii
Aplicații militare și de apărare
- Circuite de siguranță ale sistemelor de arme: sistemele de armare/dezarmare și control al tragerii
- Electronica pentru vehicule militare: managementul puterii vehiculelor blindate și a echipamentelor tactice
- Sisteme de securitate a comunicațiilor: comutare criptată a echipamentelor de comunicație
- Supraveghere și recunoaștere: controlul puterii senzorului și a sistemului de imagistică
Sisteme industriale de înaltă fiabilitate
- Semnalizare și control feroviar: sisteme de transport critice pentru siguranță
- Echipamente medicale de susținere a vieții: echipamente spitalicești care necesită o funcționare ireproșabilă
- Protecția infrastructurii energetice: Sisteme de control și protecție a rețelei electrice
- Siguranța automatizării industriale: sisteme de blocare pentru siguranța mașinii
Ghid de instalare și operare
Procedura de instalare recomandată
- Verificarea siguranței sistemului: Asigurați deconectarea completă a sistemului înainte de instalare
- Inspecția releului: Verificați modelul (JZC-064M 027-01-II) și verificați dacă există daune de transport
- Protecție ESD: Implementați măsuri de precauție adecvate pentru descărcarea electrostatică
- Pregătirea montajului: Asigurați-vă că suprafața de montare este curată și pregătită corespunzător
- Selecția tensiunii: Confirmați tensiunea sistemului (24V sau 27V) și configurați corespunzător
- Instalare sigură: Montați releul utilizând feronerie adecvată cu un cuplu adecvat
- Verificarea conexiunii: Verificați toate conexiunile electrice conform schemei de cablare
- Testare funcțională: Efectuați teste complete înainte de punerea în funcțiune a sistemului
Cele mai bune practici operaționale
- Mențineți tensiunea în intervalele specificate de 24V/27V DC
- Implementați o reducere adecvată pentru aplicații cu temperatură ambientală ridicată
- Utilizați o protecție adecvată a circuitului pentru sarcinile inductive
- Programați inspecții regulate de întreținere preventivă
- Mențineți sigiliile de mediu în timpul oricăror proceduri de întreținere
Propunerea de valoare pentru achiziții
Avantaje strategice pentru managerii de achiziții
- Costul total redus de proprietate: longevitatea excepțională minimizează frecvența înlocuirii și costurile de întreținere
- Reziliența lanțului de aprovizionare: aprovizionare de încredere pentru suport pe termen lung a sistemului și managementul ciclului de viață
- Reducerea riscurilor: fiabilitatea de nivel militar reduce riscurile de defectare a sistemului și costurile asociate
- Compatibilitate cu sistemul: Designul cu dublă tensiune simplifică gestionarea stocurilor pentru operațiunile mixte ale flotei
Beneficii tehnice și operaționale
- Consecvența performanței: funcționare stabilă în condiții de mediu extreme
- Flexibilitate de proiectare: potrivit atât pentru modele noi, cât și pentru actualizări de sistem vechi
- Optimizarea greutății: design sub-3g esențial pentru aplicațiile aerospațiale sensibile la greutate
- Excelență în documentare: date tehnice cuprinzătoare și suport pentru aplicații
Certificari si conformitate
JZC-064M este fabricat sub controale stricte de calitate, respectând mai multe standarde internaționale:
- Specificații militare pentru relee sigilate ermetice de înaltă fiabilitate
- Testarea de mediu RTCA/DO-160G și condițiile pentru echipamentele aeropurtate
- Certificare ISO 9001:2015 Sistem de management al calității
- Alinierea sistemului de management al calității aerospațial AS9100
- Conformitate RoHS pentru restricțiile privind substanțele periculoase
- Teste 100% electrice, funcționale și de mediu
YUMU Electronics menține o documentație cuprinzătoare de calitate și trasabilitate, aplicând aceleași standarde riguroase în portofoliul nostru de produse, inclusiv releu polarizat JH-2S , relee de energie noi și relee de semnal PCB specializate.
Opțiuni de personalizare
În timp ce JZC-064M este disponibil ca element standard de înaltă fiabilitate, oferim capabilități extinse de personalizare:
- Configurații specifice tensiunii: versiuni optimizate pentru aplicații dedicate de 24V sau 27V
- Variante de terminare: configurații personalizate de clienți potențiali, lungimi și stiluri de terminare
- Protocoale de testare îmbunătățite: screening suplimentar, burn-in extins sau testare a profilului misiunii
- Marcaje specializate: Identificare personalizată pentru proiecte specifice sau programe militare
- Modificări specifice aplicației: soluții personalizate pentru cerințe operaționale unice
Echipa noastră de ingineri poate dezvolta soluții de relee complet personalizate, valorificând experiența din producția de relee cu stare solidă și relee de putere intermediară pentru diverse aplicații de înaltă fiabilitate.
Procesul de producție și asigurarea calității
Metodologie avansată de producție
Fiecare JZC-064M este supus unui proces de producție cuprinzător conceput special pentru componente de înaltă fiabilitate:
- Calificarea materialului: Materiale de calitate militară cu trasabilitate și certificare completă
- Fabricare de componente de precizie: producție automată cu control statistic al procesului
- Asamblare în mediu controlat: ansamblu cameră curată pentru a preveni contaminarea
- Proces avansat de etanșare: etanșare ermetică specializată în atmosferă controlată
- Regim cuprinzător de testare: mai multe etape de testare, inclusiv electrice, funcționale și de mediu
- Auditul final al calității: inspecție riguroasă și documentare înainte de lansare
Excelență în controlul calității
- Monitorizarea statistică a controlului procesului pe tot parcursul procesului de producție
- Inspecții în timpul procesului la toate etapele critice de producție
- Trasabilitatea completă a lotului cu înregistrări ale istoricului de producție
- Calibrarea regulată a tuturor echipamentelor de testare și măsurare
- Îmbunătățirea continuă bazată pe analiza datelor de performanță
- Integrarea feedback-ului clienților în procesele de îmbunătățire a calității
Întrebări frecvente
Ce caracteristici specifice fac ca JZC-064M să fie „de înaltă fiabilitate”?
Denumirea „de înaltă fiabilitate” rezultă din mai mulți factori: materiale de calitate militară, etanșare ermetică, teste extinse dincolo de cerințele standard, compatibilitate cu dublă tensiune și procese de fabricație special concepute pentru aplicații critice în care consecințele defecțiunilor sunt severe.
Cum beneficiază capacitatea de dublă tensiune proiectarea sistemului?
Valoarea duală 24V/27V oferă o flexibilitate excepțională, permițând folosirea aceluiași releu la diferite tensiuni ale sistemului fără modificare. Acest lucru simplifică gestionarea inventarului, acceptă actualizările sistemului moștenit și oferă protecție pentru viitor pentru cerințele de sistem în evoluție.
Ce testare se efectuează pentru a verifica integritatea etanșării ermetice?
Fiecare JZC-064M este supus testării scurgerilor de heliu pentru a verifica integritatea etanșării îndeplinește specificațiile ≤10⁻³ Pa·cm³/s. În plus, mostrele din fiecare lot de producție sunt supuse ciclului termic și testelor de altitudine pentru a valida performanța de etanșare pe termen lung.
Cum se compară acest releu cu configurațiile releului DPDT 8Pin 27V?
Deși compatibil cu configurațiile standard de releu DPDT 8Pin 27V , JZC-064M oferă caracteristici de fiabilitate îmbunătățite, inclusiv etanșare ermetică, materiale de calitate militară și teste mai riguroase. Este conceput pentru aplicații în care releele comerciale standard ar fi inadecvate.
Ce suport tehnic este disponibil pentru provocările de integrare?
Echipa noastră de ingineri oferă asistență tehnică cuprinzătoare, inclusiv îndrumări pentru aplicații, depanare de integrare și dezvoltare de soluții personalizate. Ne bazăm pe o experiență vastă în aplicațiile de relee militare și aerospațiale pentru a asigura implementarea cu succes.
