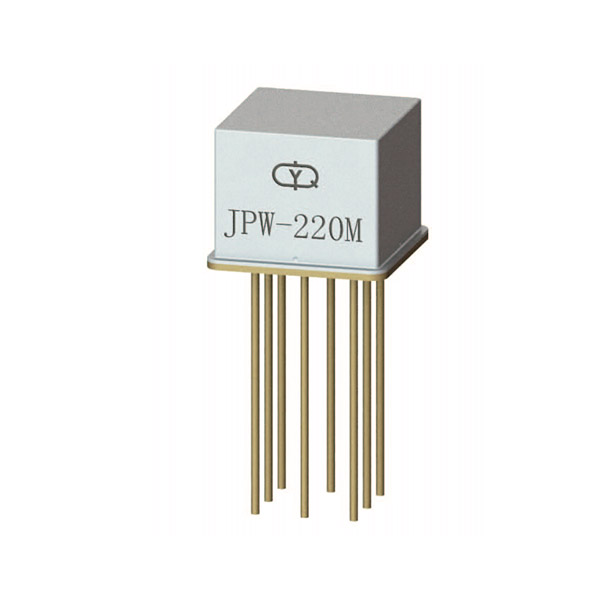

Releu metalic militar JPW-220M 27V TO-5

Releu metalic de aviație JPW-220M | DPDT TO-5 | Înlocuire directă Teledyne RF323

Prezentare generală a produsului

JPW-220M este un releu de etanșare metalic militar de înaltă fiabilitate, conceput ca un înlocuitor perfect pentru seria Teledyne RF323. Învelit într-un pachet metalic robust TO-5, acest releu DC pentru aviație oferă o protecție excepțională a mediului și o performanță electrică, făcându-l alegerea ideală pentru modernizarea și întreținerea sistemelor critice de control al motoarelor dronei și aeronavelor unde este specificat originalul RF323.

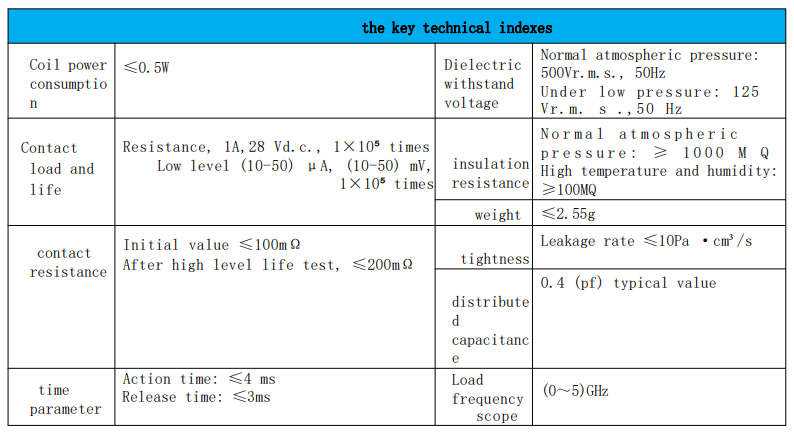

Specificatii tehnice

• Model: JPW-220M (TO-5 Metal Can, DPDT)
• Compatibilitate: Înlocuire directă pentru seria Teledyne RF323
• Configurație de contact: DPDT (2 Form C)
• Evaluare contact: 1A @ 28VDC (rezistiv)
• Tensiune bobină: 27VDC Standard
• Puterea bobinei: 0,3W - 0,43W
• Durată de viață electrică: ≥100.000 de operațiuni
• Viteza de comutare: ≤4 ms Operare și eliberare
• Pachet: TO-5 cutie metalica standard
• Greutate: <3g

Caracteristici și avantaje cheie

• Înlocuire exactă Teledyne RF323: Compatibilitate garantată cu forma, potrivirea și funcția electrică pentru o integrare perfectă a sistemului fără reproiectare.
• Fiabilitatea cutiei metalice TO-5: pachetul ermetic standard din industrie oferă ecranare superioară și protecție a mediului în comparație cu releele de semnal PCB din plastic.
• Optimizat pentru PCB-uri de înaltă densitate: amprenta compactă TO-5 este ideală pentru aplicațiile de releu de placă PCB cu spațiu limitat în drone și avionică.

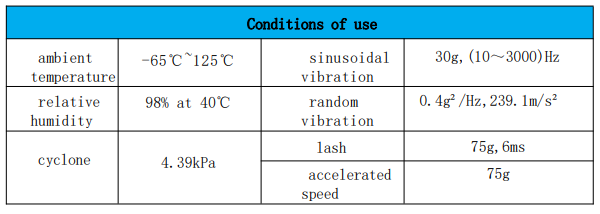

• Construcție de calitate militară: Construită pentru a rezista la mediile dure tipice aplicațiilor releului electromagnetic militar , inclusiv vibrațiile și temperaturile extreme.
• Durată de viață lungă: Proiectat pentru un minim de 100.000 de cicluri, asigurând fiabilitatea pe perioade lungi de service și reducând costurile ciclului de viață.

Procedura de instalare

1. Verificați compatibilitatea: asigurați-vă că sistemul dumneavoastră utilizează în prezent un releu din seria Teledyne RF323.
2. Pregătiți PCB: Asigurați-vă că placa este curată și amprenta TO-5 se potrivește cu aspectul standard.
3. Manipulare atentă: Utilizați măsurile de precauție ESD corespunzătoare atunci când manipulați releul.
4. Amplasare precisă: Aliniați corect pinii releului cu orificiile PCB, observând indicatorul pin 1 (de obicei o filă sau un știft marcat).
5. Lipire sigură: Lipiți folosind profilele de temperatură recomandate pentru a asigura conexiuni fiabile fără a deteriora etanșarea.
6. Test funcțional: Testați circuitul pentru a verifica funcționarea corectă a comutării înainte de asamblarea finală.

Scenarii de aplicare

Acest releu este conceput pentru aplicații critice în care fiabilitatea nu este negociabilă. Oferă o valoare semnificativă, oferind o alternativă fiabilă și ușor disponibilă la RF323 original. Aplicațiile principale includ: controlerul de zbor al dronei și plăcile de control al motoarelor, sistemele FADEC (Full Authority Digital Engine Control) ale motoarelor aeronavei, instrumentele și echipamentele de comunicații aviatice, sistemele electronice ale vehiculelor militare terestre și alte comenzi industriale de înaltă fiabilitate în care este specificat pachetul TO-5. Acesta servește ca o alternativă robustă în circuitele în care un releu standard DPDT 8Pin 27V într-un pachet diferit nu ar fi suficient.

Calitate și conformitate

Fabricat în unitatea noastră certificată ISO 9001, JPW-220M este produs sub controale de calitate stricte. Procesul de producție include testarea electrică 100%, verificarea etanșării ermetice și testarea fiabilității lotului pentru a ne asigura că performanța îndeplinește sau depășește specificațiile originale Teledyne RF323, un standard pe care îl menținem în portofoliul nostru de relee metalice militare .

Opțiuni de personalizare

În timp ce JPW-220M este proiectat pentru înlocuire directă, oferim servicii OEM/ODM pentru proiecte conexe. Tensiuni personalizate ale bobinei, teste de ecranare specifice (cum ar fi intervalul de temperatură extins) sau configurații modificate ale cablurilor pot fi aranjate pentru cerințele de volum, similar cu serviciile pentru releul nostru polarizat JH-2S .

Releu militar sigilat cu metal JPW-220M

Releu metalic pentru aviație militară JPW-220M DPDT 2C Înlocuiește Teledyne RF323

Releu de aviație JPW-220M 27V TO-5 Compatibil cu Teledyne RF323

JPW-220M Releu de aviație militară pentru placă PCB pentru motorul aeronavei drone

Releu metalic conceput pentru aplicații aviatice și militare

Releu de aviație cu design metalic de calitate militară

Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei

Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

FAQ

Î: JPW-220M este electric identic cu Teledyne RF323?
R: Da, este proiectat să fie un echivalent funcțional direct în toți parametrii cheie: tensiunea bobinei, valoarea nominală a contactului, timpul de comutare și pinout.

Î: De ce este important pachetul TO-5?
R: Cutia de metal TO-5 oferă etanșare ermetică excelentă, ecranare electromagnetică și robustețe mecanică, făcându-l un standard de lungă durată în aplicațiile militare și aerospațiale.

Î: Acest releu poate fi folosit în modele noi, nu doar ca înlocuitor?
A: Absolut. Fiabilitatea sa dovedită și amprenta standard TO-5 îl fac o alegere excelentă pentru noile modele de relee de placă PCB de înaltă fiabilitate în aviație, militare și aplicații solicitante de relee de putere industriale .

Î: Sunt disponibile mostre pentru calificare și testare?
R: Da, oferim mostre clienților B2B calificați pentru evaluare, testare de compatibilitate și calificare în sistemele lor specifice.
