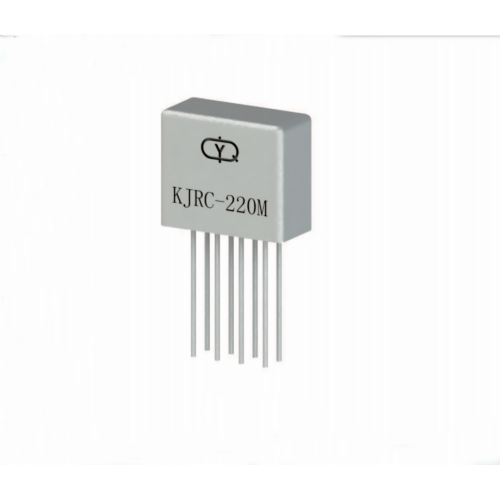

Releu militar DC din metal KJRC-220M

Releu metalic DPDT de aviație militară KJRC-220M | Înlocuire directă pentru seriile Babcock BR44 și Thomson YA19

YM prezintă KJRC-220M, un releu militar de etanșare cu metal premium, conceput pentru cele mai solicitante aplicații. Acest releu DC pentru aviație este proiectat ca un înlocuitor de înaltă performanță pentru releele vechi din seria Babcock BR44 și franceze Thomson YA19. Construit conform standardelor militare și aviatice stricte, asigură o fiabilitate de neegalat în sistemele de control critice.

Fiind un releu electromagnetic militar robust, KJRC-220M dispune de o carcasă metalică etanșată ermetic, oferind protecție superioară împotriva factorilor de mediu duri, inclusiv presiunea extremă, vibrațiile și fluctuațiile de temperatură. Este alegerea de încredere pentru modernizarea și întreținerea sistemelor în care defecțiunea nu este o opțiune.

Prezentare generală a produsului

KJRC-220M este un releu DPDT 8Pin 27V cu o configurație DPDT (Double-Pole Double Throw), oferind capabilități versatile de comutare. Principiul său de bază al designului se concentrează pe fiabilitatea absolută și longevitatea în medii militare, aviatice și industriale de vârf. Funcția principală a releului este de a oferi o soluție de comutare robustă, izolată electric pentru circuitele de semnal de nivel scăzut și de putere intermediară din sistemele critice.

Avantajele de bază:

• Compatibilitate directă: înlocuiește perfect releele Babcock BR44 și Thomson YA19, simplificând achiziția și întreținerea.
• Durabilitate de calitate militară: etanșarea metalică ermetică asigură performanță la presiune scăzută (4,39 KPa), vibrații ridicate și intervale largi de temperatură.
• Durată de viață electrică superioară: Proiectat pentru o fiabilitate ridicată pe o durată de viață operațională extinsă, reducând costul total de proprietate.
• Performanță de precizie: Dispune de timpi de comutare rapidi și rezistență de contact stabilă pentru un control precis al circuitului.
• Releu militar DC din metal KJRC-220M
• Releu metalic de aviație militară KJRC-220M Înlocuiește releul BABCOCK seria BR44
• Releu etanșat DC pentru aviație KJRC 220M 4.39KPa Ca alternativă la marca franțuzească Thomson YA19
• Releu DC Metal DPDT KJRC-220M Compatibil cu mărcile franceze
• Releu metalic conceput pentru aplicații aviatice și militare
• Releu de aviație cu design metalic de calitate militară
• Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
• Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

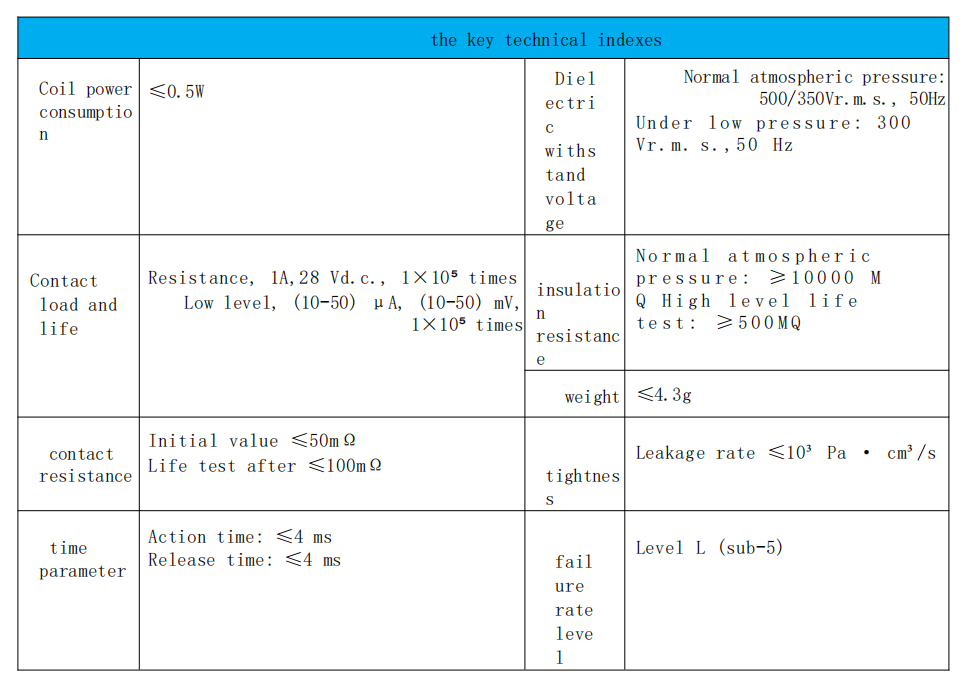

Specificatii tehnice

Parametrii bobinei: Tensiune standard a bobinei la 27V DC. Consumul de energie al bobinei variază de la 0,3 W la 0,43 W.

Configurație contact: DPDT (Double-Pole Double-Throw).

Evaluare și viață de contact:

• Sarcină rezistivă: 1A la 28V DC, nominală pentru 1 x 10^5 operațiuni.
• Sarcină la nivel scăzut: (10-50)μA la (10-50)mV, nominală pentru 1 x 10^5 operațiuni.

Rezistență de contact: Valoarea inițială ≤50mΩ; După testarea duratei de viață ≤200mΩ.

Parametri de sincronizare: Timp de acțiune ≤4ms; Timp de eliberare ≤4ms; Lățimea impulsului de excitare (10-50) ms.

Rezistenta dielectrica: 500Vr.ms, 50Hz la presiunea atmosferica normala; 250 Vr.ms, 50 Hz la presiune joasă.

Rezistență de izolație: >500MΩ la presiunea atmosferică normală; >50MΩ după testul de viață la nivel înalt.

Etanșare (etanșeitate): Rata de scurgere ≤1,0 x 10^-1 Pa·cm³/s.

Greutate: <3 grame.

Caracteristici și avantaje ale produsului

1. Carcasă metalică etanșată ermetic: Spre deosebire de releele de semnal PCB standard sau releele cu carcasă din plastic, garnitura metalică oferă o barieră impermeabilă împotriva umezelii, prafului și gazelor corozive, asigurând stabilitate pe termen lung. Acest lucru îl face potrivit ca alternativă a releului de blocare magnetic etanșat în medii dure.

2. Componente de grad militar și aviatic: Fiecare material și componentă sunt selectate pentru a îndeplini sau depăși cerințele riguroase ale standardelor militare (MIL-SPEC) și ale aviației, garantând performanța acolo unde contează cel mai mult.

3. Fiabilitate ridicată și durată lungă de viață: Proiectat pentru un minim de 100.000 de operațiuni fiabile sub sarcină nominală, acest releu minimizează ciclurile de întreținere și timpul de nefuncționare a sistemului, oferind o valoare superioară în comparație cu releele de putere industriale standard.

4. Comutare rapidă și precisă: Cu timpi de acțiune și eliberare sub 4 ms, oferă un răspuns de control rapid și precis pentru electronicele sensibile ale aviației și sistemele de control al zborului dronei.

5. Consum redus de energie: Designul eficient al bobinei consumă doar 0,3-0,43 W, făcându-l potrivit pentru aplicații conștiente de energie, similar modelelor avansate New Energy Relay .

6. Excelență în producție YM: Produs în unitatea noastră certificată cu peste 18 ani de experiență în fabricarea de relee de precizie, asigurând o calitate constantă și performanță lot după lot.

Cum se integrează releul KJRC-220M

1. Verificare: Confirmați modelul de releu existent (seria Babcock BR44 sau Thomson YA19) și tensiunea circuitului (standard 27V DC).
2. Pregătire: Opriți complet sistemul. Identificați configurația sau soclul PCB cu 8 pini.
3. Înlocuire: Deslipiți sau deconectați cu grijă vechiul releu. Observați orientarea pinului 1 (marcat de obicei pe baza releului sau pe PCB).
4. Instalare: Aliniați corect pinii KJRC-220M cu orificiile sau mufa PCB. Asigurați-vă o așezare adecvată.
5. Lipire/Securizare: Pentru montarea PCB, lipiți pinii în siguranță. Pentru aplicațiile cu priză, asigurați o conexiune fermă.
6. Testare: Restabiliți alimentarea și efectuați teste funcționale pe circuitul controlat pentru a verifica funcționarea corectă a comutării.

Scenarii de aplicare

KJRC-220M este indispensabil în scenariile care cer fiabilitate absolută. Propunerea sa de valoare constă în reducerea riscului de defecțiune a sistemului, extinderea intervalelor de întreținere și asigurarea conformității cu standardele stricte ale industriei.

• Sisteme militare și de apărare: echipamente de comunicații, sisteme radar, unități de control al vehiculelor la sol și dispozitive portabile de câmp. Acesta servește ca o componentă critică a releului metalic militar .
• Aviație și aerospațial: aplicații PCB Board Relay pentru controlul motoarelor de aeronave, panouri de instrumente de zbor, sisteme de tren de aterizare și control al sistemului de divertisment în zbor. Ideal pentru pilotul automat al dronei și plăcile de control al propulsiei.
• Transport: circuite critice de control în semnalizarea feroviară ( întreținerea trenurilor ), sistemele de navigație marină și funcțiile specializate de releu auto în vehiculele grele sau de urgență.
• Industrial de înaltă fiabilitate: sisteme de monitorizare a rețelei de alimentare, dispozitive de blocare de siguranță a automatizării industriale și echipamente medicale în care o funcționare de siguranță este primordială. Funcționează ca un releu intermediar de putere extrem de fiabil.
• Telecomunicații: Echipamente de comutare în stațiile de bază și infrastructura expuse la medii exterioare.

Certificari si conformitate

YM se angajează să respecte standardele internaționale. Procesele noastre de producție pentru relee precum KJRC-220M respectă sisteme riguroase de management al calității. În timp ce calificări militare specifice (de exemplu, MIL-R-6106) sunt disponibile la cerere pentru contracte mari, producția noastră standard urmează principiile:

• ISO 9001:2015 Sisteme de management al calității.
• Aspecte relevante ale standardelor EN/CE pentru compatibilitate electromagnetică și siguranță.
• Fiabilitate și protocoale de testare specifice industriei derivate din standardele MIL.

Putem furniza documentație conformă și sprijinim procesele de auditare a clienților.

Servicii de personalizare și OEM

În calitate de producător specializat, YM oferă personalizare extinsă pentru a satisface nevoile exacte ale aplicației, similar cu capacitățile noastre pentru produsele releu polarizat JH-2S și releu de blocare pentru aviație .

Opțiuni de personalizare disponibile:

• Tensiune bobină: adaptată la cerințele specifice de tensiune DC.
• Configurație cablu: lungimi personalizate de știfturi, îndoire sau atașare cablaj de sârmă.
• Testare și screening: testare suplimentară 100%, burn-in sau screening la anumite profiluri de mediu (vibrații, cicluri termice).
• Marcare și ambalare: numere de piese specifice clientului, sigle și ambalaje ESD/comerciale.

Salutăm întrebările OEM și ODM pentru proiecte de volum mare.

Proces de producție și asigurare a calității

Producția noastră asigură că fiecare KJRC-220M îndeplinește specificațiile promise. Procesul integrează expertiza YM în diferite tipuri de relee, de la relee cu stare solidă la 精密磁保持继电器。

1. Ștanțare și formare de precizie: piesele metalice și contactele sunt fabricate la toleranțe la nivel de microni.
2. Înfășurare automată a bobinei: asigură parametri electrici consecvenți și fiabilitate.
3. Etanșare ermetică: Efectuat în medii controlate pentru a garanta rata de scurgere specificată.
4. Testare 100% electrică: Fiecare unitate este supusă testării pentru rezistența de contact, tensiunea de funcționare/eliberare, sincronizarea și rezistența dielectrică.
5. Eșantionarea lotului pentru teste de viață și de mediu: probele obișnuite sunt supuse unui ciclu de viață prelungit, șoc termic și teste de vibrații conform planurilor de control intern.
6. Inspecție finală și ambalare: inspecție vizuală și ambalaj anti-coroziune înainte de expediere.
