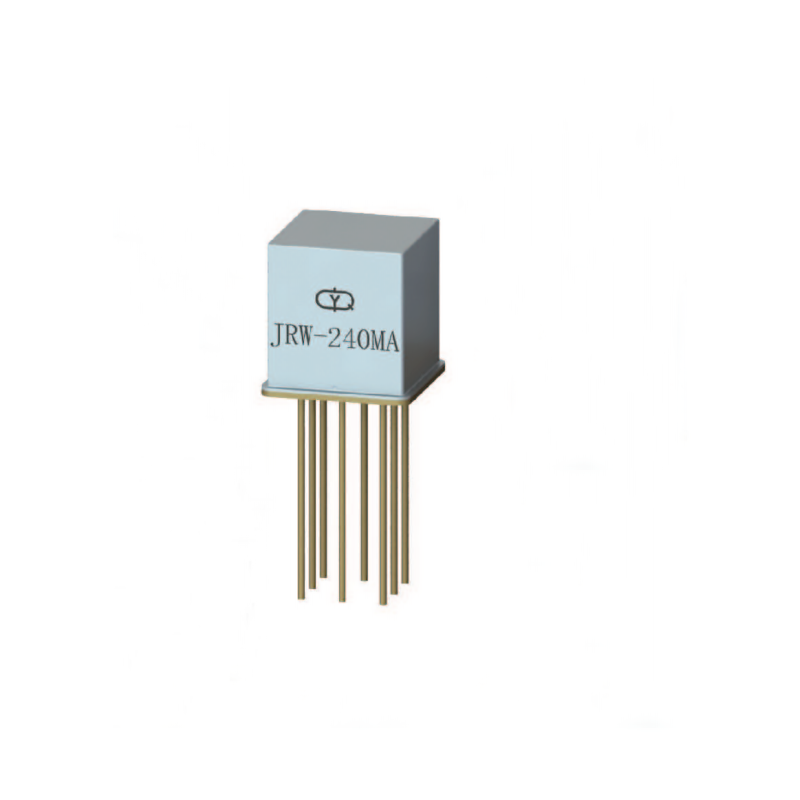

Releu militar sigilat cu metal JRW-240MA TO-5: înlocuitor pentru seria Teledyne 134
Prezentare generală a produsului
JRW-240MA TO-5 este un releu etanșat cu metal militar de înaltă performanță, conceput ca înlocuitor direct pentru componentele vechi din seria Teledyne 134. Acest releu inteligent metalic pentru aviație combină compatibilitatea tradițională cu excelența modernă în producție, oferind o soluție de upgrade fiabilă pentru sistemele aerospațiale vechi. Cu construcția sa de calitate militară TO-5 și caracteristicile de performanță îmbunătățite, servește ca înlocuitor ideal pentru comenzile motorului aeronavei , electronicele dronei și aplicațiile critice proiectate inițial cu releele din seria Teledyne 134.
Caracteristici și avantaje ale produsului
JRW-240MA oferă performanțe îmbunătățite, menținând în același timp compatibilitatea deplină cu Teledyne 134:
- Înlocuire directă seria 134: funcție de adaptare a formei compatibilă cu releele Teledyne 134 pentru upgrade-uri fără întreruperi ale sistemului.
- Etanșare ermetică de calitate militară: Sigilarea cutii metalice TO-5 oferă o protecție superioară a mediului.
- Performanță electrică îmbunătățită: rezistență de contact mai mică (≤50mΩ inițială) și comutare rapidă (≤4ms).
- Caracteristici Smart Relay: Proiectat pentru fiabilitate în aplicațiile aerospațiale solicitante.
- Capacitate de încărcare dublă: gestionează sarcinile de putere (1A la 28V DC) și semnalele sensibile (10-50µA la 10-50mV).
- Design optimizat pentru greutate: Sub 3 grame pentru aplicații aerospațiale sensibile la greutate.
- Construcție de înaltă fiabilitate: materialele moderne și procesele de fabricație asigură o durată de viață extinsă.
- Releu militar sigilat cu metal JRW-240MA TO-5
- Releu DC din metal militar JRW-240MA TO-5
- Releu militar sigilat cu metal JRW-240MA TO-5 Înlocuiește releul din seria Teledyne 134
- Releu inteligent metalic pentru aviație JRW-240MA cu performanță militară
- Releu metalic militar de înaltă performanță JRW-240MA TO-5 înlocuitor pentru Teledyne Model 134
- Releu metalic conceput pentru aplicații aviatice și militare
- Releu de aviație cu design metalic de calitate militară
- Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane
Acest releu completează portofoliul de relee electromagnetice militare YM, împărtășind standardele cu soluțiile noastre de releu de blocare pentru aviație și de relee de blocare magnetice etanșate .
Specificatii tehnice
Specificații electrice
- Tensiune bobină: 27V DC (compatibil cu seria 134)
- Evaluarea contactului: 1A la 28V DC (100.000+ cicluri)
- Nivelul semnalului: 10-50 µA la 10-50 mV
- Puterea bobinei: 0,3-0,43W
- Rezistență de contact: ≤50mΩ inițial, ≤200mΩ după testul de viață
Caracteristici de performanță
- Viteza de comutare: ≤4ms timp de acțiune/eliberare
- Rezistenta dielectrica: 500 Vr.ms (normal), 250 Vr.ms (presiune joasa)
- Rezistenta de izolatie: >500 MΩ initial
- Durată de viață: peste 100.000 de cicluri

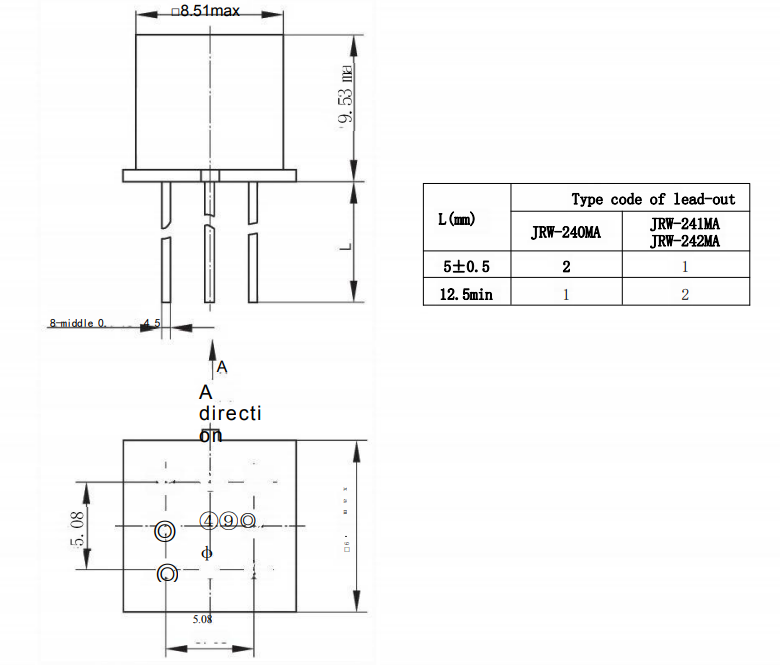

Specificații fizice
- Pachet: TO-5 cutie metalica
- Etanșare: ≤1,0×10⁻³ Pa·cm³/s rata de scurgere
- Greutate: <3 grame
- Interval de temperatură: -65°C până la +125°C
Etape de implementare a înlocuirii
- Identificați numărul și specificațiile originale ale Teledyne 134
- Verificați compatibilitatea JRW-240MA utilizând date de referință încrucișată
- Testați mostre în mediul dumneavoastră de aplicație specific
- Actualizați documentația sistemului cu date noi ale componentelor
- Implementați înlocuirea completă cu validarea performanței
Scenarii de aplicare
- Sisteme de avionică și control al zborului vechi
- Circuite de distribuție și control al energiei dronei
- Sisteme de monitorizare și control al motoarelor de aeronave
- Echipamente de comunicații militare
- Instrumente de testare si masurare
- Sisteme industriale care utilizau inițial componente din seria 134
O propunere de valoare
- Ciclu de viață extins pentru echipamentele vechi bazate pe Teledyne
- Fiabilitate sporită cu producție modernă
- Lanț de aprovizionare stabil pentru componente învechite
- Soluție de întreținere rentabilă
- Documentație modernă și suport tehnic
Certificari si conformitate
- Performanța îndeplinește/depășește specificațiile originale 134
- Fabricat sub sisteme moderne de calitate
- Materiale conforme cu RoHS
- Documentație de trasabilitate disponibilă
Opțiuni de personalizare
- Variante de tensiune pentru cerințe specifice de sistem
- Modificări ale configurației PIN
- Etanșare îmbunătățită a mediului
- Pachete personalizate de testare și documentație
- Marcare pentru a se potrivi cu identificarea originală
Procesul de producție
- Calificarea materialului și trasabilitatea
- Fabricare de precizie TO-5 componente
- Asamblare în mediu controlat
- Proces de etanșare ermetică
- Testare electrică cuprinzătoare
- Verificarea finală a calității
Avantaje comparative
- Etanșare superioară față de componentele originale îmbătrânite
- Materiale moderne și procese de fabricație
- Documentatie tehnica completa
- Lanț de aprovizionare stabil și de încredere
- Caracteristici de performanță îmbunătățite
Întrebări frecvente
Î1: JRW-240MA este compatibil cu toate variantele Teledyne 134?
R: Conceput ca înlocuitor al funcției de potrivire a formei pentru 134 de variante specifice. Verificați compatibilitatea cu numărul dvs. exact de piesă folosind datele noastre de referință încrucișată.
Î2: Care sunt principalele îmbunătățiri față de componentele originale 134?
R: Etanșare ermetică îmbunătățită, materiale de contact îmbunătățite, calitate modernă de fabricație și documentare mai bună în comparație cu componentele originale îmbătrânite.
Î3: Acest releu poate fi utilizat în noile modele de drone?
R: Da, deși este conceput ca înlocuitor, JRW-240MA oferă performanțe excelente pentru noile aplicații aerospațiale și de drone care necesită relee de pachete TO-5 fiabile.
Î4: Ce documentație susține calificarea înlocuitorului?
R: Oferim pachete de date tehnice, rapoarte de testare care compară performanța cu specificațiile originale, certificări de materiale și note de aplicare.
Î5: Cum se compară acest lucru cu componentele originale NOS (New Old Stock)?
R: JRW-240MA oferă o calitate mai consecventă (producție modernă versus NOS vechi), o documentație mai bună și materiale conforme cu reglementările actuale.
