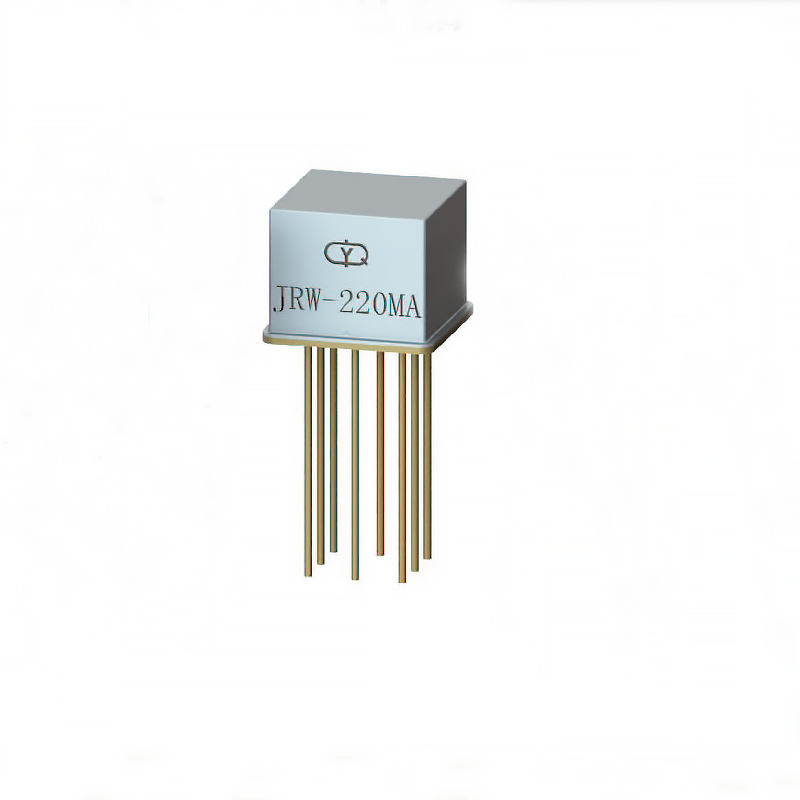

Releu de metal de calitate militară 1A 27VDC JRW-220MA TO-5: înlocuitor pentru seria Teledyne 114
Prezentare generală a produsului
JRW-220MA TO-5 este un releu metalic premium de calitate militară, conceput special ca înlocuitor direct pentru componentele vechi din seria Teledyne 114. Acest releu DPDT din metal pentru aviație militară combină compatibilitatea de moștenire cu excelența modernă în producție, oferind o soluție de upgrade fiabilă pentru sistemele aerospațiale vechi. Evaluat pentru 1A la 27VDC într-un pachet TO-5 de calitate militară, servește ca o alternativă ideală pentru comenzile motoarelor aeronavei , electronicele dronei și aplicațiile critice concepute inițial cu releele din seria Teledyne 114.
Caracteristici și avantaje ale produsului
JRW-220MA oferă performanțe îmbunătățite, menținând în același timp compatibilitatea deplină cu Teledyne 114:
- Înlocuire directă seria 114: funcție de adaptare a formei compatibilă cu releele Teledyne 114 DPDT pentru upgrade-uri fără întreruperi ale sistemului.
- Comutare cu două circuite DPDT: Configurația releului DPDT 8Pin 27V permite controlul a două circuite independente.
- Etanșare ermetică de calitate militară: Sigilarea cutii metalice TO-5 oferă o protecție superioară a mediului.
- 1A 27VDC Performanță nominală: Capacitate de comutare fiabilă pentru cerințele standard de putere aerospațială.
- Caracteristici electrice îmbunătățite: rezistență de contact mai mică (≤50mΩ) și comutare rapidă (≤4ms).
- Capacitate de încărcare dublă: gestionează atât sarcinile de putere (1A la 28V DC) cât și semnalele sensibile (10-50µA la 10-50mV).
- Design optimizat pentru greutate: Sub 3 grame pentru aplicații aerospațiale sensibile la greutate.
Acest releu DPDT completează portofoliul de relee electromagnetice militare YM, împărtășind standardele cu soluțiile noastre de releu de blocare pentru aviație și de relee de blocare magnetice etanșate .
Specificatii tehnice
Specificații electrice
- Tensiune bobină: 27V DC (compatibil cu seria 114)
- Configurație contact: DPDT (8-pini)
- Evaluarea contactului: 1A la 28V DC (100.000+ cicluri)
- Nivelul semnalului: 10-50 µA la 10-50 mV
- Puterea bobinei: 0,3-0,43W
- Rezistență de contact: ≤50mΩ inițial, ≤200mΩ după testul de viață
Caracteristici de performanță
- Viteza de comutare: ≤4ms timp de acțiune/eliberare
- Rezistenta dielectrica: 500 Vr.ms (normal), 250 Vr.ms (presiune joasa)
- Rezistenta de izolatie: >500 MΩ initial
- Durată de viață: peste 100.000 de cicluri pe stâlp

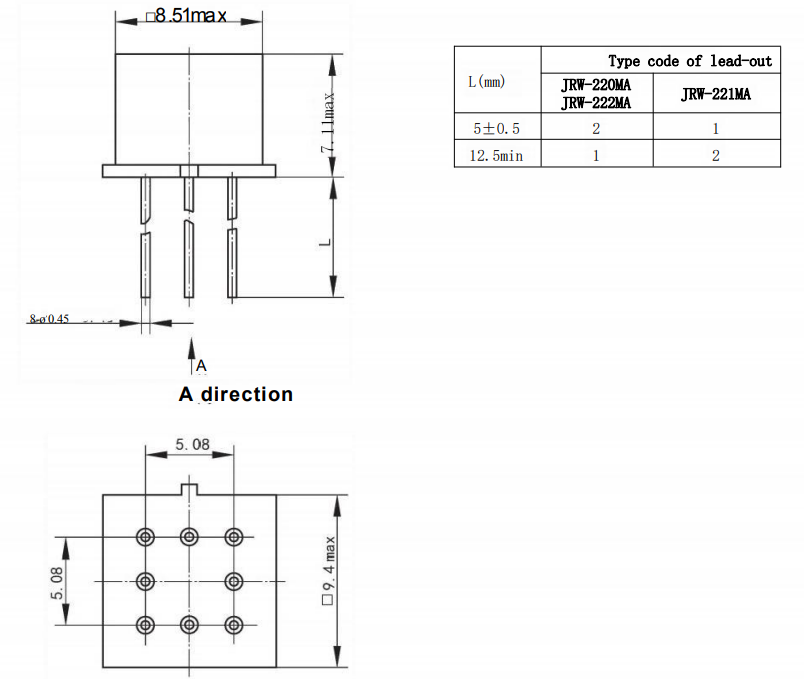

Specificații fizice
- Pachet: TO-5 cutie metalica
- Etanșare: ≤1,0×10⁻³ Pa·cm³/s rata de scurgere
- Greutate: <3 grame
- Interval de temperatură: -65°C până la +125°C
Etape de implementare a înlocuirii
- Identificați numărul și specificațiile originale ale Teledyne 114
- Verificați compatibilitatea JRW-220MA utilizând date de referință încrucișată
- Testați mostre în aplicația dumneavoastră specifică
- Actualizați documentația sistemului cu date noi ale componentelor
- Implementați înlocuirea completă cu validarea funcționalității DPDT
Scenarii de aplicare
- Sisteme de avionică și control al zborului vechi
- Distribuția energiei cu două circuite a dronei
- Circuite de control redundante ale motorului de aeronave
- Comunicații militare cu comutare pe două canale
- Echipamente de testare care necesită funcționalitate DPDT
- Sisteme industriale folosind inițial componente din seria 114
O propunere de valoare
- Ciclu de viață extins pentru echipamentele bazate pe Teledyne 114
- Funcționalitatea DPDT reduce numărul de componente
- Fiabilitate sporită cu producție modernă
- Lanț de aprovizionare stabil pentru componente învechite
- Documentație modernă și suport tehnic
Certificari si conformitate
- Performanța îndeplinește/depășește specificațiile originale 114
- Fabricat sub sisteme moderne de calitate
- Materiale conforme cu RoHS
- Documentație de trasabilitate disponibilă
- Testarea de validare a performanței DPDT
Opțiuni de personalizare
- Variante de tensiune pentru cerințe specifice de sistem
- Modificări ale configurației PIN
- Etanșare îmbunătățită a mediului
- Protocoale personalizate de testare DPDT
- Marcare pentru a se potrivi cu identificarea originală
- Releu militar sigilat cu metal JRW-220MA TO-5
- Releu DPDT metalic de aviație militară JRW-220MA TO-5
- Releu DC Metal DC pentru aviație JRW-220 MA TO-5 Înlocuiește releul seria Teledyne 114
- Releu metalic de calitate militară JRW-220 MA TO-5 Ca alternativă Teledyne 114
- Releu de aviație pentru dronă, motor de avion
- Motor de aviație de înaltă calitate, tren, avion.
Procesul de producție
- Calificarea materialului și trasabilitatea
- Fabricare de precizie a componentelor DPDT
- Asamblare în mediu controlat
- Proces de etanșare ermetică
- Testare cuprinzătoare cu dublu circuit
- Verificarea finală a calității
Avantajele DPDT
- Reduce numărul de componente față de releele SPST multiple
- Comutare sincronizată între circuite
- Dispunerea și cablarea PCB simplificate
- Fiabilitate îmbunătățită a sistemului
- Economie de spațiu în design compact
Întrebări frecvente
Î1: JRW-220MA este compatibil cu toate variantele Teledyne 114?
R: Proiectat ca un înlocuitor de formă-fit-funcție pentru anumite variante de 114 DPDT. Verificați compatibilitatea cu numărul dvs. exact de piesă folosind datele noastre de referință încrucișată.
Î2: Ambii poli DPDT pot funcționa simultan la 1A?
R: Da, ambii poli sunt evaluați pentru funcționare simultană de 1A. Luați în considerare managementul termic pentru condiții de încărcare maximă continuă.
Î3: Cum se compară acest lucru cu utilizarea a două relee SPST separate?
R: Designul DPDT oferă comutare sincronizată, număr redus de componente, cablare simplificată și potrivire garantată a performanței între poli.
Î4: Ce documentație susține calificarea înlocuitorului?
R: Oferim pachete de date tehnice, rapoarte de testare care compară performanța cu specificațiile originale și documentație de compatibilitate.
Î5: Acest releu poate fi utilizat în modele noi, precum și în înlocuiri?
R: Da, JRW-220MA oferă performanțe excelente pentru noile aplicații aerospațiale care necesită comutare DPDT fiabilă într-un pachet TO-5.
