Releu de aviație JRW-212MA TO-5: înlocuitor pentru seria Deutsch TSS și seria Teledyne 412DD cu design din metal de calitate militară
Prezentare generală a produsului

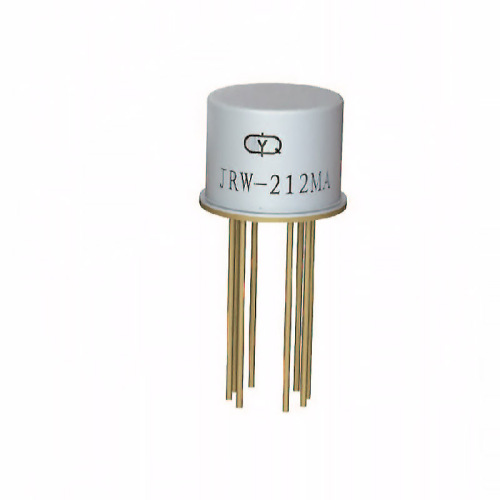

JRW-212MA TO-5 este un releu de etanșare metalic militar premium conceput special ca înlocuitor direct cu funcție de ajustare a formei pentru releele vechi din seria Deutsch TSS și Teledyne 412DD. Acest releu DC pentru aviație de înaltă performanță combină compatibilitatea de moștenire cu excelența modernă în producție, oferind o cale de actualizare fiabilă pentru sistemele aerospațiale și militare vechi. Cu pachetul TO-5 din metal de calitate militară și caracteristicile de performanță îmbunătățite, servește ca o componentă de înlocuire ideală pentru comenzile motoarelor aeronavei , sistemele avionice și alte aplicații critice în care sunt specificate componente Deutsch TSS sau Teledyne 412DD.
Caracteristici și avantaje ale produsului
JRW-212MA TO-5 oferă avantaje semnificative atât ca înlocuire directă, cât și ca soluție îmbunătățită cu performanță pentru sistemele vechi:
- Compatibilitate directă cu patrimoniul: Înlocuirea funcției de ajustare a formei pentru releele din seria Deutsch TSS și Teledyne 412DD cu interfețe mecanice și electrice identice.
- Construcție îmbunătățită de calitate militară: design superior al releului metalic militar cu materiale și procese de fabricație îmbunătățite în comparație cu componentele originale învechite.
- Etanșare ermetică avansată: etanșarea ermetică a recipientelor metalice TO-5 oferă o protecție mai bună a mediului decât multe modele originale, asigurând o funcționare fiabilă în condiții aerospațiale dure.
- Performanță electrică îmbunătățită: rezistență de contact mai mică (≤50mΩ inițială), comutare mai rapidă (acțiune/eliberare ≤4 ms) și caracteristici de fiabilitate îmbunătățite.
- Capacitate de încărcare dublă: Menține capacitatea de a gestiona atât sarcinile de putere standard (1A la 28V DC) cât și semnalele sensibile de nivel scăzut (10-50µA la 10-50mV).
- Interval extins de temperatură: Funcționează în mod fiabil de la -65°C la +125°C, potrivit pentru condiții de mediu aerospațiale extreme.
- Pachet TO-5 optimizat pentru greutate: amprenta standard TO-5 cu o greutate sub 3 grame, menținând compatibilitatea, oferind în același timp potențiale avantaje de greutate.
- Conformitate modernă a materialelor: Materiale conforme cu RoHS și reglementările de mediu actuale, spre deosebire de unele componente vechi.
Acest releu de înlocuire completează portofoliul cuprinzător de soluții de relee electromagnetice militare YM, fabricate la aceleași standarde riguroase ca și familiile noastre de produse relee de blocare pentru aviație și relee de blocare magnetice etanșate .

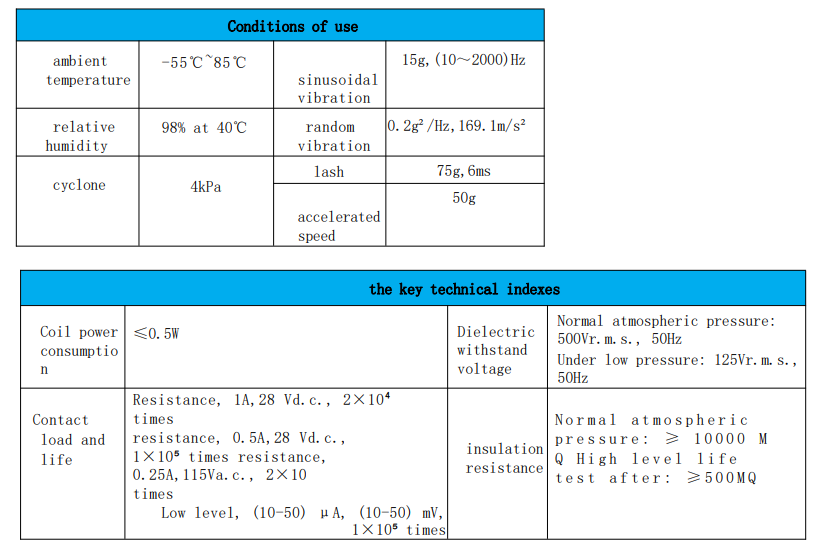

Specificatii tehnice
Parametri completi de performanță care arată compatibilitatea și îmbunătățirile față de specificațiile Deutsch TSS și Teledyne 412DD:
Specificații electrice
- Tensiune bobină: compatibil cu specificațiile originale de tensiune TSS/412DD (de obicei 27V DC)

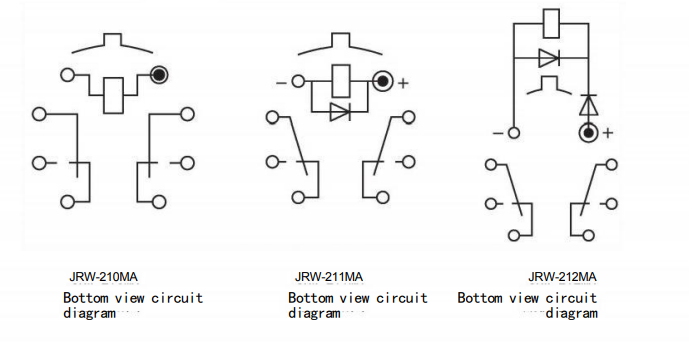

- Configurația contactului: Se potrivește cu aranjamentele originale de contact TSS/412DD
- Evaluarea contactului:
- Sarcina standard: 1A la 28V DC (minim 100.000 de cicluri)
- Semnal de nivel scăzut: 10-50 µA la 10-50 mV
- Consumul de energie bobină: 0,3W până la 0,43W (compatibil sau îmbunătățit față de originale)
- Rezistenta de contact:
- Valoarea inițială: ≤ 50 mΩ
- Testarea după viață: ≤ 200 mΩ
Caracteristici de performanță
- Viteza de comutare:
- Timp de acțiune: ≤ 4 milisecunde
- Timp de eliberare: ≤ 4 milisecunde
- Durată de viață: minim 100.000 de cicluri la sarcina nominală
- Rezistenta dielectrica:
- Condiții normale: 500 Vr.ms, 50 Hz
- Altitudine mare: 250 Vr.ms, 50 Hz
- Rezistență de izolație: > 500 MΩ (măsurare inițială)
Specificații fizice și de mediu
- Pachet: TO-5 cutie metalica (etansare ermetica)
- Performanță de etanșare: Rata de scurgere ≤ 1,0 × 10⁻³ Pa·cm³/s
- Greutate: < 3 grame
- Temperatura de funcționare: -65°C până la +125°C

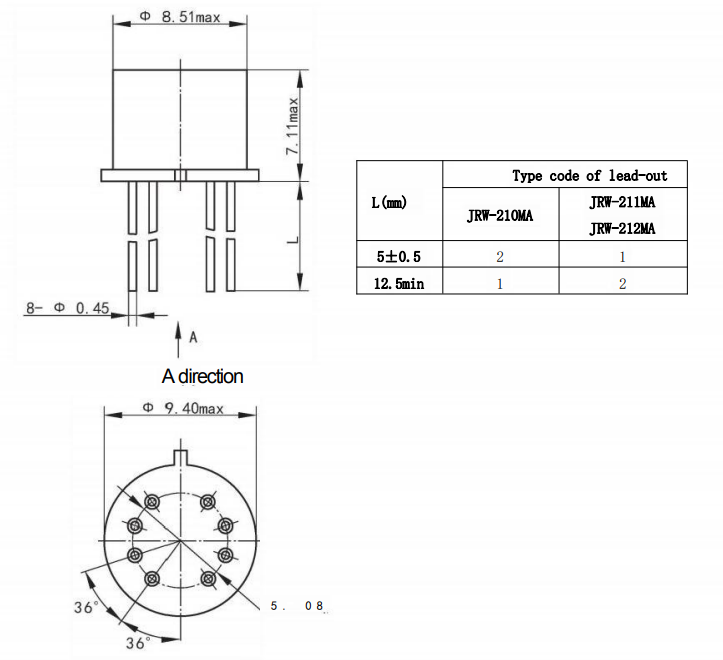

- Dimensiuni: Compatibil cu amprente Deutsch TSS și Teledyne 412DD
Ghid de implementare a înlocuirii
Urmați acești pași pentru înlocuirea cu succes a releelor Deutsch TSS sau Teledyne 412DD:
- Identificarea originală a componentei: Confirmați numărul de piese specific Deutsch TSS sau Teledyne 412DD care este înlocuit.
- Verificarea compatibilității: Faceți referințe încrucișate la specificațiile electrice și mecanice folosind diagramele noastre de compatibilitate.
- Evaluarea sistemului: Evaluați condițiile de funcționare și istoricul defecțiunilor componentelor originale din sistemul dumneavoastră.
- Testarea probelor: Testați mostre JRW-212MA în aplicația dvs. specifică pentru a verifica performanța și compatibilitatea.
- Actualizare documentație: Actualizați manualele de întreținere și listele de piese pentru a reflecta componenta de înlocuire.
- Asistență pentru calificare: Utilizați pachetele noastre de date tehnice pentru a sprijini orice procese de recalificare necesare.
Scenarii de aplicare
JRW-212MA TO-5 servește ca înlocuitor direct în aceste sisteme critice proiectate inițial cu componente Deutsch TSS sau Teledyne 412DD:
- Avionica aeronavelor moștenite: sisteme de control al zborului, echipamente de navigație și instrumente de cockpit în aeronavele comerciale și militare mai vechi.
- Sisteme de control al motoarelor de aeronave: monitorizarea motorului, controlul combustibilului și sistemele de aprindere în sistemele vechi de management al motoarelor de aeronave .
- Echipamente de comunicații militare: sisteme de comunicații securizate, interfețe radar și platforme de război electronic.
- Sisteme de control industrial: În cazul în care componentele originale TSS/412DD au fost specificate pentru aplicații în mediu dure.
- Echipamente de testare și măsurare: sisteme de calibrare, echipamente de testare automate și instrumente de laborator.
- Sisteme navale și navale: electronice de bord și sisteme de comunicații navale care utilizau inițial aceste serii de componente.
Propunere de valoare pentru suportul pentru sistemul moștenit
JRW-212MA TO-5 oferă o valoare semnificativă pentru organizațiile care mențin sistemele vechi:
- Ciclu de viață extins al sistemului: permite funcționarea continuă a echipamentelor vechi valoroase prin furnizarea de componente de înlocuire fiabile.
- Fiabilitate îmbunătățită: fabricația și materialele moderne oferă adesea o fiabilitate sporită față de componentele originale învechite.
- Securitatea lanțului de aprovizionare: oferă o alternativă stabilă de aprovizionare pentru componentele care pot fi învechite sau dificil de aprovizionat.
- Întreținere rentabilă: mai accesibilă decât aprovizionarea cu componente originale pe piața secundară sau reproiectarea sistemelor.
- Potențial de îmbunătățire a performanței: poate oferi caracteristici de performanță îmbunătățite, menținând în același timp compatibilitatea.
- Documentație completă: documentație tehnică modernă completă în comparație cu documentația originală incompletă sau pierdută.
Certificari si conformitate
JRW-212MA TO-5 este proiectat să îndeplinească sau să depășească specificațiile originale, încorporând în același timp standarde moderne:
- Performanță echivalentă sau superioară specificațiilor originale Deutsch TSS și Teledyne 412DD
- Fabricat sub sisteme moderne de management al calitatii cu trasabilitate completa
- Materialele sunt conforme cu directivele de mediu actuale RoHS
- Validarea testării pentru condițiile de mediu aerospațiale și militare
- Documentație care susține întreținerea și recalificarea sistemului moștenit
- Compatibilitate cu datele originale de calificare acolo unde este necesar
- Releu militar sigilat cu metal JRW-212MA TO-5
- Releu metalic militar JRW 212MA TO-5 Înlocuiește Teledyne 412DD
- Releu de aviație JRW 212MA TO 5 Înlocuiește Deutsch TSS cu un design din metal de calitate militară
- Releu metalic proiectat pentru aviație și aplicații militare JRW-212MA TO 5
- Releu metalic conceput pentru aplicații aviatice și militare
- Releu de aviație cu design metalic de calitate militară
- Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane
Personalizare pentru nevoi specifice de înlocuire
YM oferă soluții personalizate pentru cerințele specifice ale sistemului moștenit:
- Potrivirea tensiunii: Tensiuni personalizate ale bobinei pentru a se potrivi cerințelor specifice ale sistemului moștenit
- Modificări ale configurației PIN: Aspecte ajustate pentru cerințele specifice ale interfeței
- Performanță de mediu îmbunătățită: Etanșare specială pentru condiții extreme de funcționare
- Pachete de testare și documentare: protocoale de testare personalizate și documentație pentru procese specifice de recalificare
- Marcare și identificare: marcaje personalizate pentru a se potrivi cu sistemele originale de identificare a componentelor
- Trasabilitate lot: documentație de trasabilitate îmbunătățită pentru suportul critic al sistemului moștenit
Procesul de producție și asigurarea calității
Fiecare releu JRW-212MA TO-5 este supus unei procesări riguroase de fabricație și testare pentru a asigura fiabilitatea înlocuirii:
- Selectarea și verificarea materialelor: Componente provenite de la furnizori calificați cu verificarea proprietății materialelor.
- Precision TO-5 Manufacturing: Componente critice fabricate la toleranțe exacte pentru compatibilitate dimensională.
- Asamblare controlată: Asamblare în medii controlate asigurând compatibilitatea cu design-urile originale.
- Proces de etanșare ermetică: Tehnici avansate de etanșare care asigură protecția mediului îndeplinește sau depășește originalul.
- Testare cuprinzătoare: teste 100% electrice plus validarea testelor de mediu și de viață.
- Verificarea compatibilității: Testarea față de specificațiile originale TSS/412DD pentru a asigura o funcție de înlocuire corespunzătoare.
Comparație cu componentele originale
Avantajele cheie ale JRW-212MA ca soluție de înlocuire:
- Calitatea producției: Procesele moderne de producție și controalele de calitate sporesc consistența și fiabilitatea.
- Îmbunătățiri materiale: materiale contemporane cu performanțe îmbunătățite și caracteristici de mediu.
- Documentație: documentație tehnică completă în comparație cu documentația moștenită adesea incompletă.
- Stabilitatea lanțului de aprovizionare: producție și aprovizionare constante în comparație cu disponibilitatea sporadică a componentelor originale.
- Conformitatea mediului: Materiale conforme cu reglementările moderne de mediu.
- Asistență tehnică: asistență completă a producătorului, inclusiv ingineria aplicației și analiza defecțiunilor.
Întrebări frecvente (FAQ)
Î1: JRW-212MA TO-5 este un înlocuitor direct pentru toate releele Deutsch TSS și Teledyne 412DD?
R: JRW-212MA TO-5 este proiectat ca un înlocuitor de formă-fit-funcție pentru variante specifice din aceste serii. Oferim diagrame detaliate de referință încrucișată și vă recomandăm să verificați compatibilitatea cu numerele dumneavoastră de piese specifice. Echipa noastră tehnică oferă suport direct pentru evaluarea compatibilității.
Î2: Ce documentație este disponibilă pentru a sprijini calificarea înlocuitorului?
R: Oferim pachete cuprinzătoare de date tehnice, inclusiv specificații, rapoarte de testare care compară performanța cu componentele originale, certificări de materiale și note de aplicație care abordează în mod special considerentele de înlocuire pentru sistemele vechi.
Î3: Acest releu poate fi utilizat în modele noi, precum și în aplicații de înlocuire?
A: Absolut. Deși este conceput ca înlocuitor, JRW-212MA TO-5 oferă performanțe excelente pentru noile modele care necesită formatul pachetului TO-5 și fiabilitate de grad militar. Poate servi ca o alternativă modernă la specificarea serii de componente învechite în sisteme noi.
Î4: Cum se compară JRW-212MA cu componentele originale NOS (New Old Stock)?
R: JRW-212MA oferă de obicei o calitate mai consecventă (producție modernă versus NOS vechi), o documentație mai bună și materiale conforme cu reglementările actuale. Este posibil ca componentele NOS să se fi degradat din cauza vechimii, în timp ce releele noastre sunt proaspăt fabricate cu procese controlate.
