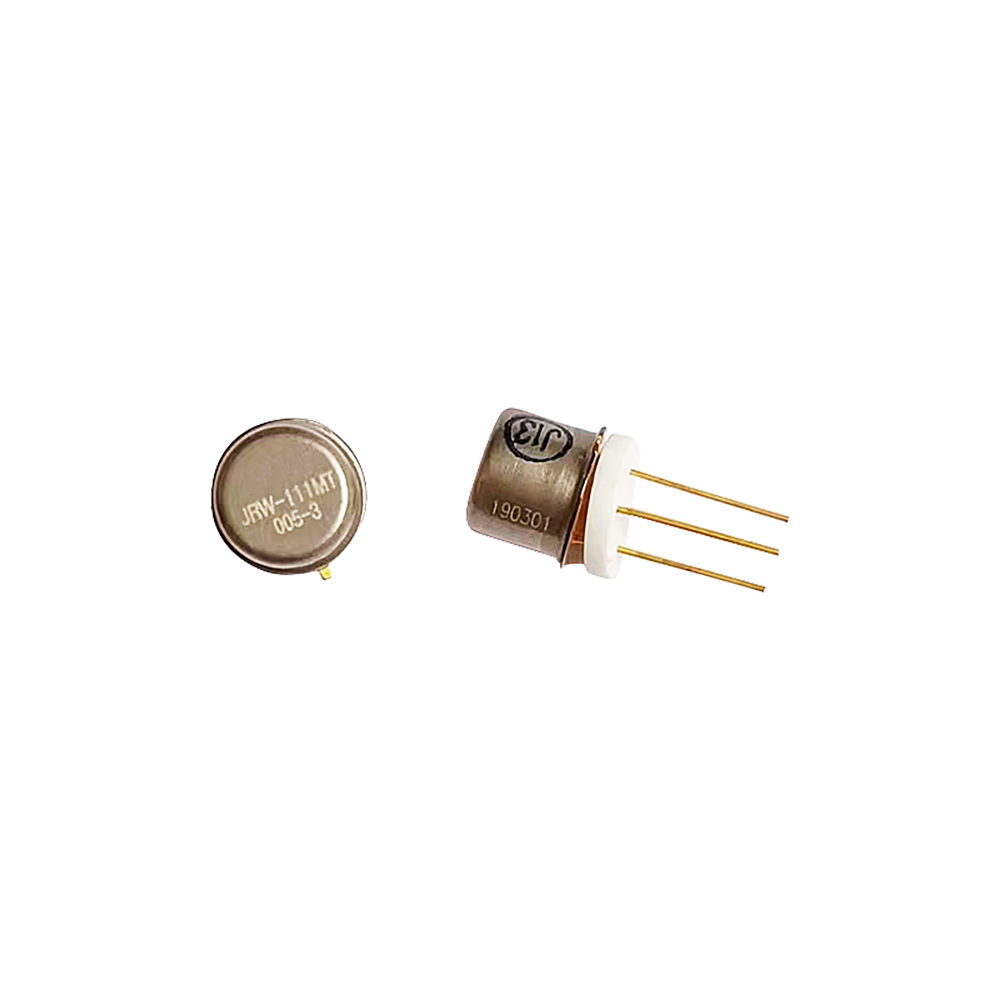

Releu militar de metal 27 V DC JRW-111MT TO-5: Înlocuire pentru aviație din seria Teledyne 411
Prezentare generală a produsului
Releul metalic militar JRW-111MT este o componentă a pachetului TO-5 proiectată cu precizie, dezvoltată special ca un înlocuitor autentic pentru seria Teledyne 411 în aplicații militare și aviatice critice. Fiind un releu de etanșare cu metal militar specializat, cu configurație DPDT autentică, acest releu de 27 V CC oferă performanțe fiabile pentru sistemele de aeronave vechi, electronicele dronei și echipamentele militare în care componentele originale Teledyne se confruntă cu provocări învechite, păstrând în același timp compatibilitatea mecanică și electrică exactă.
Specificatii tehnice
Performanță electrică
- Model: JRW-111MT TO-5
- Tensiune: 27V DC
- Configurație: DPDT (Double Pole Double Throw)
- Puterea bobinei: 0,3-0,43W
- Evaluarea contactului: 1A la 28V DC
Parametri de performanță
- Rezistență de contact: ≤50mΩ inițial, ≤200mΩ după viață
- Semnal scăzut: (10-50)μA la (10-50)mV
- Speranța de viață: 1×10⁶ operații
- Viteza de comutare: ≤4 ms operare/eliberare
- Lățimea impulsului: minim 10-50 ms
Specificații de mediu
- Rezistenta dielectrica: 500 V RMS normal, 250 V RMS presiune joasa
- Izolație: >500MΩ inițial, >50MΩ post-test
- Greutate: <3 grame
- Integritatea etanșării: ≤10⁻³ Pa·cm³/s scurgeri
- Interval de temperatură: -55°C până la +125°C
Caracteristici și avantaje ale produsului
Înlocuire autentică Teledyne 411
JRW-111MT menține compatibilitatea exactă a pachetului TO-5 și configurația DPDT care se potrivește cu specificațiile originale Teledyne 411, asigurând o integrare perfectă fără modificări ale circuitului. Această capacitate de înlocuire autentică depășește releele generice de curent continuu pentru aviație sau releele standard de plăci PCB pentru suportul sistemului moștenit.
Standardizarea pachetului TO-5
Dispunând de ambalaj TO-5 standard în industrie, acest releu păstrează compatibilitatea cu configurațiile PCB existente și cu sistemele de management termic. Această standardizare asigură capacitatea de înlocuire directă, spre deosebire de multe relee auto moderne, cu diferiți factori de formă.
Design de fiabilitate îmbunătățită
În timp ce păstrează specificațiile originale, JRW-111MT încorporează materiale de contact moderne și tehnologie de etanșare îmbunătățită care sporește durabilitatea dincolo de designul original Teledyne. Această abordare oferă performanțe superioare în comparație cu releele de semnal PCB standard în aplicații solicitante.
Expertiză YUMU Electronics Legacy
Cunoștințele noastre specializate în înlocuirea componentelor învechite, dezvoltate prin producția de relee electromagnetice militare și relee de blocare magnetice sigilate , asigură performanță autentică cu îmbunătățiri moderne de fiabilitate.
Scenarii de aplicare
Suport pentru sistemul de aviație
- Înlocuirea avionicii aeronavelor vechi
- Actualizări ale sistemului de control al dronei
- Sisteme de management al motoarelor de aeronave
- Instrumente de testare în zbor
Întreținerea echipamentelor militare
- Electronica vehiculelor militare
- Susținerea sistemului de comunicații
- Suport pentru sistemul de arme
- Echipament de sprijin la sol
Aplicații industriale
- Întreținerea sistemului de control industrial
- Suport echipament medical
- Infrastructura de telecomunicații
- Sisteme de testare si masurare
Ghid de instalare
Procedura de înlocuire
- Verificați componenta originală Teledyne 411
- Implementează procedurile de siguranță ale sistemului
- Scoateți cu grijă releul existent
- Confirmați compatibilitatea JRW-111MT
- Instalați folosind metoda de montare originală
- Testați temeinic funcționalitatea sistemului
Cele mai bune practici
- Mențineți protecția ESD în timpul manipulării
- Verificați compatibilitatea managementului termic
- Testați în intervalul de temperatură de funcționare
- Înlocuirea documentelor în evidențele de întreținere
Beneficii de achiziție
Avantaje operaționale
- Timp de nefuncționare redus al sistemului
- Durată de viață extinsă a echipamentului
- Gestionare simplificată a stocurilor
- Fiabilitate sporită față de original
Beneficii tehnice
- Conformitate autentică cu specificațiile
- Calitate modernă de fabricație
- Documentație cuprinzătoare
- Disponibilitatea suportului tehnic
Conformitatea cu standardele
JRW-111MT îndeplinește:
- Specificațiile seriei Teledyne 411
- TO-5 standarde de pachete
- Cerințe militare de etanșare ermetică
- Sistemul de calitate ISO 9001:2015
- Standard de testare a mediului
Opțiuni de personalizare
Personalizările disponibile includ:
- Pachete de documentatie specializate
- Protocoale de testare îmbunătățite
- Marcare și identificare personalizate
- Ambalaj specific aplicației
- Releul metalic militar JRW-111MT înlocuiește Teledyne 411
- Releu DPDT din metal militar JRW-111MT pentru aplicații în aviație
- Releu metalic militar 27V JRW-111MT pentru placa PCB de drona
- Releu de aviație JRW-111MT TO-5 pentru avioane care înlocuiesc Teledyne 411
- Releu metalic conceput pentru aplicații aviatice și militare
- Releu de aviație cu design metalic de calitate militară
- Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane
Calitatea productiei
Fiecare JRW-111MT suferă:
- Verificarea materialului
- Fabricare de precizie TO-5
- Asamblare controlată de calitate
- Testare cuprinzătoare de performanță
- Inspecția finală a calității
Întrebări frecvente
Este acesta un înlocuitor direct pentru releele Teledyne 411?
Da, JRW-111MT menține dimensiunile exacte ale pachetului TO-5, configurația DPDT și caracteristicile electrice pentru înlocuirea fără probleme a Teledyne 411.
Ce teste validează compatibilitatea înlocuirii?
Fiecare lot este supus verificării dimensionale, potrivirii parametrilor electrici și testării funcționale față de specificațiile originale Teledyne.
Cum diferă acest lucru de modelele moderne de relee DPDT 8Pin 27V?
În timp ce modelele moderne de relee DPDT 8Pin 27V oferă pachete diferite, JRW-111MT menține în mod special compatibilitatea TO-5 pentru cerințele de sistem vechi.
La ce timp se poate aștepta?
Termenul obișnuit de livrare este de 4-6 săptămâni, cu prioritate disponibilă pentru cerințe urgente.
Puteți suporta alte înlocuiri de componente învechite?
Da, echipa noastră de ingineri este specializată în soluții de înlocuire a componentelor vechi bazate pe cerințele clienților.
