Sisteme militare de management al puterii

Sisteme militare de gestionare a puterii: arhitectura de fiabilitate pentru platformele moderne de câmpuri de luptă

Platformele militare moderne – de la vehicule și nave până la avioane și baze avansate – sunt în mod fundamental sisteme care consumă energie. Sistemele de management al puterii militare (PMS) eficiente și fiabile sunt esențiale pentru a se asigura că aceste platforme își pot opera senzorii, armele, comunicațiile și sistemele defensive avansate fără defecțiuni. Pentru managerii de achiziții, selectarea componentelor potrivite pentru aceste sisteme, cum ar fi releele de aviație militară , senzorii de aviație și modulele de control, este o decizie strategică care are un impact direct asupra capacității misiunii și supraviețuirii.

Evoluția managementului puterii militare: de la distribuție simplă la control inteligent

PMS-ul de astăzi nu mai este doar un panou de siguranțe și întreruptoare. Este un sistem inteligent, definit de software, care alocă dinamic puterea în funcție de prioritate, monitorizează sănătatea sistemului și protejează împotriva defecțiunilor. Fiabilitatea componentelor individuale, cum ar fi contactoarele pentru aviație militară și siguranțele pentru aviație, formează baza pe care este construit acest control inteligent.

Funcțiile de bază ale unui PMS militar modern:

• Generarea energiei și selectarea sursei: gestionarea și comutarea fără probleme între generatoare primare, unități de alimentare auxiliare (APU), baterii și energie externă de la mal.
• Prioritizarea încărcăturii și eliminarea: eliminarea inteligentă a sarcinilor necritice (de exemplu, sisteme de confort) pentru a păstra puterea sistemelor esențiale pentru misiune (radar, arme, C4I) în condiții de cerere mare sau de defecțiune.
• Detectarea, izolarea și restaurarea defecțiunilor (FDIR): identificarea și izolarea rapidă a defecțiunilor electrice pentru a preveni defecțiunile în cascadă și, eventual, restabilirea alimentării prin căi alternative.
• Monitorizarea sănătății și întreținerea predictivă: Utilizarea datelor de la senzorii și contoarele de aviație încorporate pentru a prezice defecțiunile componentelor și a programa întreținerea, maximizând disponibilitatea platformei.

Categorii de componente critice pentru gestionarea robustă a energiei

Performanța întregului PMS depinde de fiabilitatea acestor elemente hardware fundamentale.

1. Comutarea și distribuția puterii

Aceștia sunt caii de lucru de mare putere ai sistemului.

• Contactoare și relee de mare curent: Contactoarele de aviație militară se ocupă de conexiunile principale ale magistralei de alimentare, paralelizarea generatorului și comutarea sarcinilor mari. Releele de aviație militară robuste controlează circuitele secundare. Ele trebuie să aibă ciclu de viață mare, rezistență scăzută la contact și suprimare a arcului pentru o funcționare fiabilă sub sarcină.
• Controlere de putere în stare solidă (SSPC): utilizate din ce în ce mai mult pentru sarcini de putere redusă, cu comutare rapidă. Ele oferă curbe de deplasare configurabile prin software și diagnostice detaliate.
• Dispozitive de protecție a circuitelor: Siguranțele pentru aviație și întreruptoarele de circuit magnetice/hidraulice-magnetice oferă cea mai bună protecție fizică împotriva supraîncărcărilor și scurtcircuitelor. Coordonarea selectivă între dispozitive este esențială.

2. Monitorizare și detecție a puterii

Nu poți gestiona ceea ce nu poți măsura.

• Senzori de curent și tensiune: Senzorii de precizie pentru aviație oferă date în timp real despre consumul de energie, ieșirea generatorului și starea de încărcare a bateriei. Aceste date alimentează logica PMS.
• Contoare de calitate a energiei: Contoarele integrate de aviație sau dispozitivele similare monitorizează stabilitatea tensiunii, frecvența și distorsiunea armonică pentru a proteja avionica și electronica sensibilă.
• Senzori de gestionare a temperaturii și termice: Monitorizați radiatoarele, barele colectoare și temperatura componentelor pentru a preveni supraîncălzirea, o cauză comună a degradării sistemului de alimentare.

3. Control și comunicare

„Creierul” și „sistemul nervos” al sindromului premenstrual.

• Unități de gestionare a energiei (PMU): Aceste controlere dedicate execută algoritmi de reducere a sarcinii și gestionează reconfigurarea sistemului pe baza politicilor definite de software.
• Interfețe de magistrală de date: Componentele trebuie să comunice în mod fiabil prin magistralele de date standard militare (de exemplu, MIL-STD-1553, magistrala CAN, Ethernet) pentru a face schimb de date cu computerul central al platformei.

Tendințe din industrie și priorități regionale de achiziții

Cercetare și dezvoltare în noile tehnologii și dinamica aplicațiilor

Motivația este către platforme mai electrice și arhitecturi cibernetice și rezistente.

• Tranziția la tensiune DC mai mare (HVDC): Platformele moderne se îndreaptă către sisteme de 270VDC sau 540VDC pentru a reduce greutatea și pierderile. Acest lucru necesită componente (contactori, siguranțe, senzori) evaluate și testate în mod specific pentru aceste tensiuni DC mai mari.
• Soluții de alimentare modulare integrate: Panouri de distribuție a energiei inteligente, preconfigurate, care combină comutarea, protecția și detectarea într-o singură unitate LRU (Line Replaceable Unit) calificată pentru o integrare și întreținere mai ușoare.
• Securitate cibernetică pentru PMS: pe măsură ce PMS devine mai definit de software, protecția împotriva intruziunilor cibernetice este critică. Aceasta include pornirea securizată pentru controlere și securitatea lanțului de aprovizionare pentru toate componentele, de la senzori la relee.

Perspectivă: Top 5 preocupări ale componentelor PMS pentru achizițiile din Rusia și CSI

Achizițiile în această regiune reflectă doctrine operaționale unice și un accent pe autonomia strategică:

1. Compatibilitate cu tensiunea sistemului dublu (27VDC și 115VAC 400Hz): Componentele trebuie să fie interoperabile atât cu sistemele vechi de 27VDC, cât și cu sistemele moderne de 115VAC 400Hz comune în diferite familii de platforme rusești, necesitând adesea specificații duble.
2. EMP și întărirea impulsurilor electromagnetice de înaltă altitudine (HEMP): Dincolo de EMI standard, componentele trebuie validate pentru a supraviețui și a funcționa după expunerea la impulsuri electromagnetice severe, așa cum sunt definite de standardele militare ruse stricte (de exemplu, ГОСТ Р 54131-2010).
3. Integrare cu sistemele indigene de gestionare a luptei (BMS): PMS trebuie să furnizeze date și să accepte comenzi de la BMS și computere de gestionare a platformelor specifice Rusiei, necesitând suport personalizat pentru protocolul de comunicare.
4. Pornire la rece extrem și funcționare arctică: Toate componentele, în special bateriile, întrerupătoarele electromecanice și senzorii, trebuie să aibă date de performanță certificate pentru funcționarea de la -60°C, asigurând funcționalitatea în implementările arctice.
5. Trasabilitate verticală completă și certificare internă (GOST/OTs): o cerință absolută pentru documentația completă care să ateste certificarea rusă (Отцовский Сертификат) și trasabilitatea materialelor și subcomponentelor pentru a minimiza riscul lanțului de aprovizionare și pentru a îndeplini criteriile de acceptare de stat.

Un cadru strategic pentru selectarea componentelor PMS

Urmați acest proces disciplinat pentru a asigura un design PMS fiabil și acceptabil:

1. Efectuați o analiză detaliată a sarcinii electrice (ELA):
   • Catalogați fiecare sarcină: putere continuă, curent de pornire, ciclu de lucru și criticitate (Zbor/Misiune critică, Esențială, Neesențială).
   • Această analiză dimensionează direct generatoarele, bateriile, firele și contactoarele .
2. Definiți arhitectura sistemului și cerințele de redundanță:
   • Va fi o arhitectură centralizată sau distribuită? Ce nivel de redundanță (N+1, 2N) este necesar pentru sarcinile critice pentru misiune?
   • Aceasta definește cantitatea și amplasarea componentelor de comutare și protecție.
3. Stabiliți specificații stricte de mediu și performanță:
   • Definiți temperatura de funcționare, vibrațiile/șocurile (MIL-STD-810), altitudinea și MTBF necesar (Timpul mediu între defecțiuni) pentru fiecare clasă de componente.
   • Specificați cerințele EMC/EMI (MIL-STD-461, GOST).
4. Acordați prioritate furnizorilor cu pedigree militar/aerospațial și angajament privind ciclul de viață:
   • Selectați furnizori cu certificare AS9100, instalații interne de testare a mediului și o capacitate dovedită de a susține produse de peste 20 de ani cu planuri de management al uzurii.
5. Necesită o calificare riguroasă și testare specifică aplicației:
   • Pentru contactoarele de mare putere, solicitați rapoarte de testare a ciclului de viață în conformitate cu profilul dvs. de sarcină specific (de exemplu, comutarea unei sarcini de motor inductiv). Validați precizia senzorului pe întregul interval de temperatură.

YM: Susținerea succesului misiunii cu o fiabilitate fără compromis

YM proiectează și produce componente care îndeplinesc cerințele severe ale sistemelor de alimentare militare de ultimă generație. Accentul nostru este de a oferi elementele de bază durabile și inteligente pentru o gestionare fiabilă a energiei.

Scară de producție și facilități: proiectate pentru sarcini critice

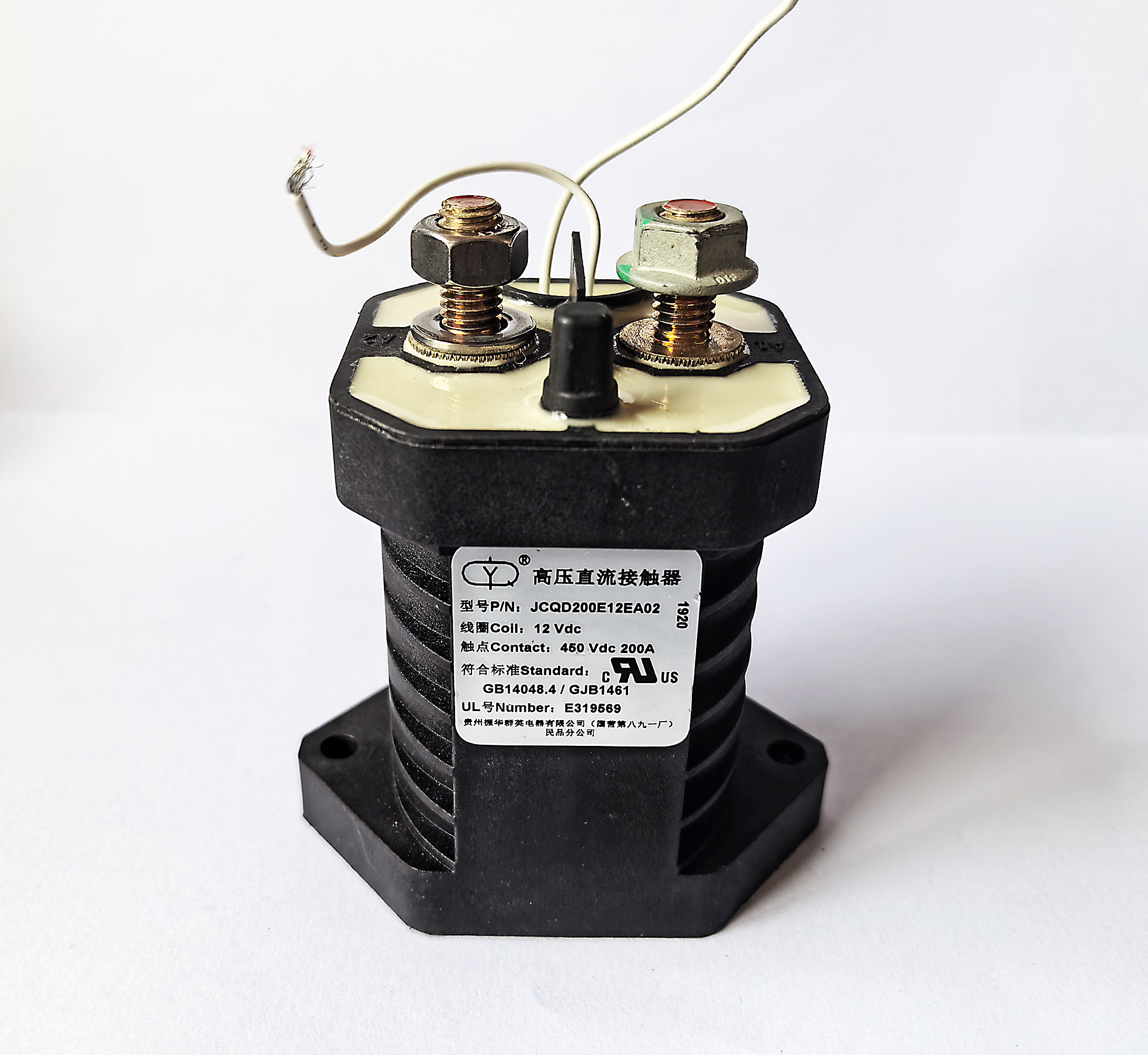

Producția noastră de contactori și relee cu rating HVDC include procese specializate pentru manipularea tensiunilor DC mai mari, cum ar fi jgheaburi de arc îmbunătățite și separare mai mare a contactelor. Fiecare unitate este supusă testării automate, inclusiv teste dielectrice cu potențial ridicat (hipot) și măsurarea rezistenței de contact. Laboratorul nostru dedicat de testare a componentelor de putere poate simula profiluri realiste de sarcină militară, inclusiv sarcini pulsate de la radare și porniri de motor cu pornire mare, pentru a valida performanța înainte de livrare.

Cercetare și dezvoltare și inovare: componente de putere mai inteligente și mai dure

Echipa noastră de cercetare și dezvoltare se concentrează pe combinarea fiabilității electromecanice cu inteligența digitală. Un proiect emblematic este comutatorul de alimentare hibrid „Sentinel”. Acest dispozitiv combină un contactor de aviație militar tradițional, ultra-fiabil, pentru izolarea galvanică și întreruperea curentului de defect cu un modul integrat și un pachet cu microsenzori. Modulul cu stare solidă permite o pornire ușoară și o limitare precisă a curentului, în timp ce senzorii oferă date în timp real despre temperatura contactului, uzura și evenimentele arcului, permițând întreținerea cu adevărat predictivă pentru căile critice de alimentare.

Standarde de bază pentru componentele de management al puterii militare

Respectarea acestor standarde este esențială pentru interoperabilitate și siguranță:

• MIL-STD-704: Standardul definitiv pentru caracteristicile puterii electrice pe aeronave. Principiile sale sunt adesea aplicate altor platforme militare pentru a defini intervalele acceptabile de tensiune și frecvență.
• MIL-STD-1275: standardul pentru sistemele electrice de 28V DC din vehiculele militare , care definește vârfurile de tensiune, supratensiunile și ondulațiile pe care componentele trebuie să le suporte.
• MIL-STD-810: Pentru ingineria mediului (vibrații, șoc, temperatură).
• MIL-STD-461: Pentru compatibilitate electromagnetică .
• SAE AS5692: Un standard cheie de performanță pentru contactoare și relee electrice pentru aeronave .
• ГОСТ Р 54131-2010 (IEC 61000-4-25): Standardul rus pentru metodele de testare a imunității HEMP pentru echipamente și sisteme.

Întrebări frecvente (FAQ)

Î: Care sunt avantajele cheie ale controlerelor de putere cu stare solidă (SSPC) față de releele electromecanice tradiționale și întreruptoarele de circuit?

R: SSPC-urile oferă configurabilitate software, limitare precisă a curentului și diagnosticare avansată. Acestea permit ajustarea curbelor de deplasare prin intermediul software-ului și oferă date detaliate despre starea sarcinii. Cu toate acestea, releele tradiționale pentru aviație militară și siguranțele pentru aviație oferă în continuare avantaje în ceea ce privește izolarea galvanică inerentă, o capacitate mai mare de transport de curent într-un pachet mic, fiabilitate dovedită în cazul curenților de defect extrem și costuri mai mici. O abordare hibridă, folosind fiecare tehnologie acolo unde excelează, este adesea optimă.

Î: Cât de critică este coordonarea selectivă în proiectarea PMS militară și cum se realizează?

R: Este absolut esențial pentru rezistența sistemului. Coordonarea selectivă adecvată asigură că în timpul unei defecțiuni se declanșează numai dispozitivul de protecție cel mai apropiat de defecțiune, izolând problema în timp ce restul sistemului este alimentat. Se realizează prin analizarea atentă a curbelor timp-curent (TCC) ale tuturor siguranțelor și întrerupătoarelor în serie și selectând dispozitivele astfel încât dispozitivele din amonte să aibă caracteristici de declanșare mai lente decât cele din aval. Acest lucru previne o eroare minoră să provoace o întrerupere totală.

Î: Care ar trebui să fie obiectivul principal atunci când selectați componente pentru un PMS destinat unui mediu naval?

A: Rezistență la coroziune și vibrații. Sprayul sarat și umiditatea ridicată sunt amenințări constante. Se concentreze pe:

• Materiale și finisaje: Specificați oțel inoxidabil, aluminiu de calitate marine și placare cu aur sau nichel pe contacte și conectori.
• Etanșare: Componentele trebuie să aibă un grad de IP ridicat (IP66/IP67) și să fie acoperite conform sau în ghivece.
