Selectarea componentelor sistemelor radar la sol

Selectarea componentelor sistemelor radar la sol: construirea fiabilității în infrastructura critică de supraveghere

Sistemele radar de la sol sunt fundamentale pentru apărarea aeriană modernă, controlul traficului aerian și securitatea perimetrului. Pentru managerii de achiziții, selectarea componentelor pentru aceste sisteme - de la transmițătoare de mare putere la procesoare de semnal sensibile - necesită echilibrarea cerințelor extreme de performanță cu fiabilitatea pe termen lung. Acest ghid examinează considerentele critice pentru specificarea componentelor în sistemele radar la sol, subliniind modul în care fiabilitatea aviației în părți precum releele aviației militare , senzorii de aviație și modulele de distribuție a energiei contribuie la disponibilitatea misiunii în medii dure, nesupravegheate.

Mediul unic de operare al sistemelor radar la sol

Componentele radarului de la sol trebuie să suporte condiții adesea mai pedepsitoare decât sistemele aeropurtate: funcționare continuă 24/7, variații mari ale temperaturii ambientale, expunere la nisip, praf, ploaie și pulverizare de sare și vibrația intensă a antenelor rotative de mare viteză. Defecțiunea componentelor într-un site radar la distanță poate crea un decalaj critic în acoperirea supravegherii. Principiile de fiabilitate din spatele unui sistem de monitorizare a motorului de aviație de înaltă calitate sunt direct aplicabile pentru asigurarea timpului de funcționare a sistemelor de răcire și alimentare ale radarului.

Factori cheie de selecție pentru achiziții:

• Întărirea mediului: Componentele trebuie să depășească evaluările industriale standard pentru a supraviețui expunerii directe la intemperii și ciclurilor termice largi (MIL-STD-810).
• Integritatea și calitatea puterii: emițătoarele de mare putere și receptoarele sensibile necesită o putere curată și stabilă. Picurile de tensiune sau zgomotul pot degrada performanța sau pot cauza daune.
• Managementul termic: Încărcările mari de căldură de la transmițătoare și procesoare necesită componente fiabile ale sistemului de răcire și monitorizare a temperaturii.
• Întreținere și ciclu lung de viață: Componentele trebuie selectate pentru o înlocuire ușoară pe teren și trebuie să fie susținute de producător pentru durata de viață de zeci de ani a sistemului.

Categorii de componente critice pentru sistemele radar la sol

Concentrați-vă pe aceste subsisteme care sunt vitale pentru funcționarea radarului și adesea trecute cu vederea în proiectarea inițială.

1. Distribuția puterii și comutarea cu curent ridicat

„Rețeaua electrică” a radarului trebuie să fie robustă și tolerantă la erori.

• Contactoare de putere principale: Contactoarele de aviație militară sunt ideale pentru comutarea curentului înalt de curent AC/DC către modulele transmițătoare, ventilatoarele de răcire și motoarele antenei. Construcția lor etanșă rezistă atmosferelor corozive.

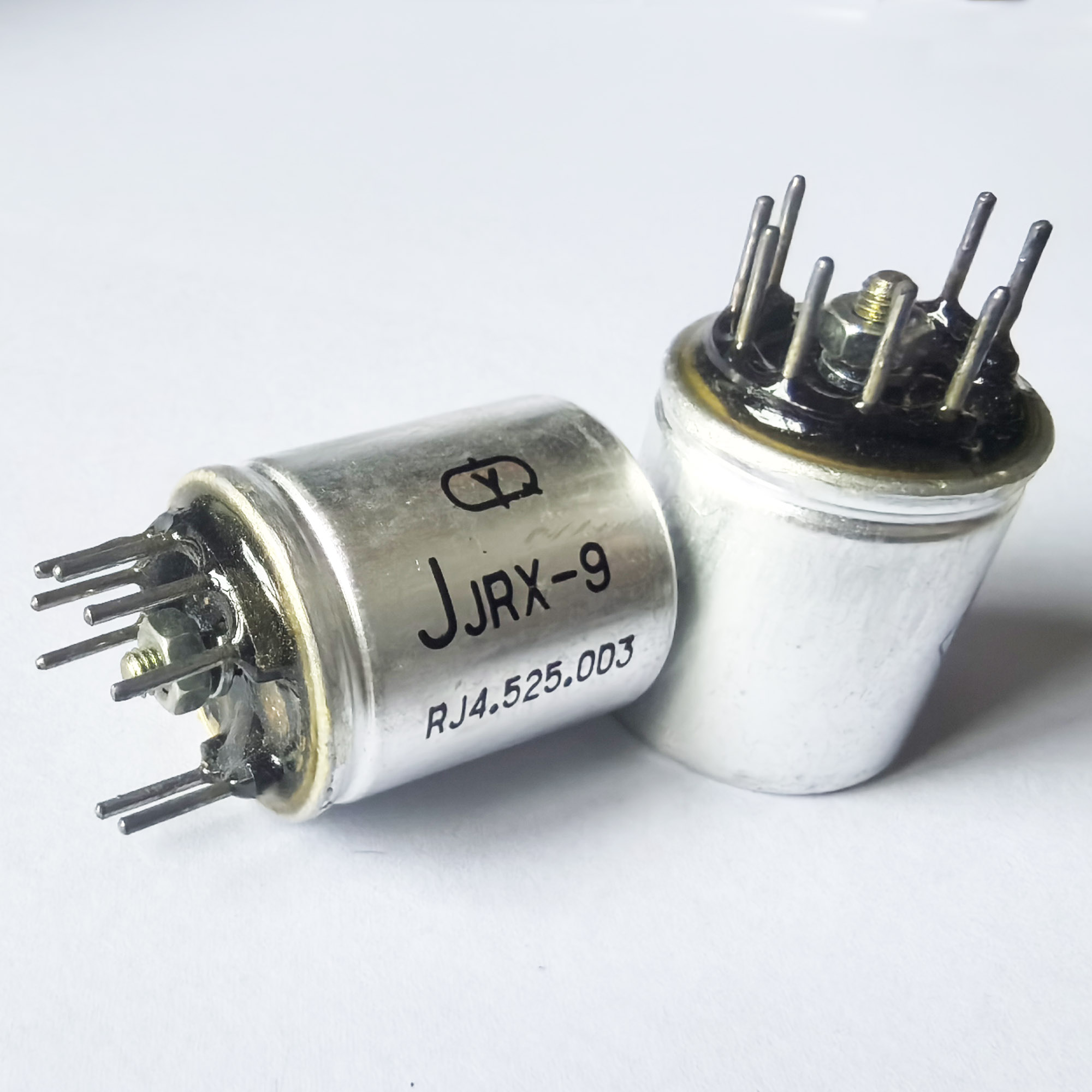

• Relee de protecție și întrerupătoare: releele de aviație militară oferă funcții de control și protecție. Siguranțele de înaltă performanță pentru aviație și întrerupătoarele protejează tuburile emițătoare scumpe și amplificatoarele cu stare solidă de suprasarcini.
• Componentele sursei de alimentare neîntreruptibilă (UPS): în cadrul UPS-ului, contactorii și senzorii fiabili asigură tranziția fără probleme la alimentarea de rezervă în timpul întreruperii rețelei.

2. Managementul termic și controlul mediului

Supraîncălzirea este o cauză principală a timpului de oprire a radarului.

• Senzorii sistemului de răcire: Senzorii de aviație pentru temperatura, debitul și presiunea lichidului de răcire sunt critici pentru monitorizarea buclelor de răcire cu lichid pentru transmițătoarele de mare putere.
• Control ventilator și pompe: releele robuste controlează ventilatoarele și pompele de răcire de mare putere. Ciclul de viață al acestora trebuie să se potrivească cu funcționarea continuă a radarului.
• Monitorizarea mediului în cabinet: Senzorii de temperatură și umiditate din interiorul adăposturilor echipamentelor declanșează sistemele de control al climei pentru a preveni condensul și stresul pe componente.

3. Sisteme de acționare și poziționare a antenei

Mișcarea de precizie este cheia pentru o acoperire precisă.

• Controlul motorului și feedback: Componentele din servomotor care poziționează antene mari necesită o fiabilitate ridicată. Senzorii de vibrații pot oferi avertizare timpurie asupra uzurii mecanice a angrenajelor sau rulmenților.
• Transferul puterii inelului colector: pentru antenele care se rotesc continuu, componentele din interiorul sau din jurul inelelor colectoare care transferă puterea și datele trebuie să se ocupe de rotația constantă fără defecțiuni.

4. Sănătatea sistemului și instrumentația de diagnosticare

Întreținerea proactivă previne defecțiunile.

• Contorizare integrată: Contoarele de aviație sau instrumentele de panou oferă citiri locale ale parametrilor cheie, cum ar fi curentul anodului transmițătorului, tensiunea reflectorului și puterea primară de intrare, ajutând depanarea rapidă.
• Senzori de analiză a vibrațiilor: Pe piedestalul antenei și pe ansamblurile rotative majore, acești senzori pot detecta dezechilibrul sau uzura rulmenților înainte de o defecțiune catastrofală.

Evoluția industriei și specificațiile regionale privind achizițiile

Cercetare și dezvoltare în noile tehnologii și dinamica aplicațiilor

Trecerea se face către radare Active Electronically Scanned Array (AESA) și sisteme definite de software , care schimbă nevoile componentelor:

• Putere distribuită pentru AESA: Înlocuirea unui singur transmițător de mare putere cu mii de module mici de transmisie/recepție (T/R) necesită o livrare foarte fiabilă, distribuită de curent continuu și un management termic la nivel de modul.
• Procesare digitală sporită: un debit mai mare de date necesită o infrastructură de calcul mai robustă, cu surse de alimentare și răcire fiabile.
• Radar multifuncțional și cognitiv: sistemele care schimbă dinamic modurile cresc ciclul de funcționare și stresul termic asupra componentelor, necesitând marje de fiabilitate și mai mari.

Perspectivă: Primele 5 preocupări ale componentelor pentru achizițiile de radare terestre din Rusia și CSI

Achizițiile pentru piața din Rusia și CSI sunt guvernate de doctrine operaționale specifice și provocări de mediu:

1. Certificare pentru climă arctică și continentală (КЛИМАТ): Componentele trebuie să fie certificate pentru versiuni climatice aspre specifice (de exemplu, "У" pentru temperat, "ХЛ" pentru rece, "Т" pentru tropicale) conform ГОСТ 15150, necesitând validare pentru funcționare și depozitare de la -60°C.
2. Întărirea EMI/EMP la standardele GOST: Componentele trebuie să demonstreze rezistență excepțională la bruiaj intenționat și impuls electromagnetic (EMP) conform standardelor ruse stricte (serie ГОСТ Р 51317-99), care depășesc adesea cerințele tipice MIL-STD-461.
3. Integrare cu sistemele interne de comandă și control (C2): semnalele de alimentare, control și diagnosticare trebuie să se interfațeze perfect cu hardware-ul și software-ul radarului rusesc C2, necesitând adesea o adaptare personalizată a protocolului.
4. Robuste pentru transport și implementare pe teren nepregătit: Componentele trebuie să reziste la șocurile și vibrațiile extreme ale transportului pe drumuri accidentate și la desfășurare rapidă, nu doar la funcționarea staționară.
5. Asistență pe termen lung cu managementul uzurii garantat: Având în vedere ciclul de viață de peste 30 de ani al sistemelor radar majore, furnizorii trebuie să se angajeze în producția pe termen lung, disponibilitatea pieselor de schimb și strategii de înlocuire a funcției conform formelor, adesea susținute de acorduri la nivel de stat.

Un cadru pas cu pas pentru selectarea componentelor radarului la sol

O abordare sistematică pentru reducerea riscului procesului de achiziție:

1. Definiți profilul operațional și conceptul de implementare:
   • Site fix, mobil sau transportabil? Acest lucru dictează nivelurile de șoc/vibrații și expunerea la mediu.
   • Care este disponibilitatea necesară a sistemului (de exemplu, 99,9%)? Acest lucru generează cerințe de fiabilitate pentru fiecare componentă.
2. Efectuați o analiză de mediu detaliată:
   • Hartați condițiile specifice ale site-ului: temperaturi max/min, umiditate, nisip/praf transportat de vânt, ceață de sare și radiație solară.
   • Traduceți-le în specificații la nivel de componente (clasificare IP, interval de temperatură de funcționare, compatibilitate cu materialele).
3. Dezvoltați o diagramă bloc de fiabilitate (RBD) și o listă de elemente critice:
   • Identificați defecțiunile într-un singur punct în subsisteme cum ar fi răcirea sau comutarea alimentării primare. Aceste componente (de exemplu, un contactor de alimentare principal) devin „articole critice” care necesită cel mai înalt control și redundanță potențială.
4. Creați o matrice de calificare a furnizorului:
   • Evaluați furnizorii în ceea ce privește capacitatea tehnică (testare internă), sistemele de calitate (AS9100/ISO 9001), pedigree-ul militar/aviație și stabilitatea financiară pentru sprijin pe termen lung.
5. Necesită teste și date specifice aplicației:
   • Pentru componentele critice, rapoartele de testare la cerere care simulează ciclurile de funcționare ale radarului (de exemplu, un releu ciclat de 100.000 de ori sub sarcină inductivă). Solicitați date de la HALT (Highly Accelerated Life Testing) pentru a înțelege marjele de eșec.

YM: Componente de inginerie pentru misiuni solicitante la sol

YM își valorifică moștenirea aviației pentru a produce componente care oferă fiabilitate acolo unde accesul la întreținere este dificil și eșecul nu este o opțiune.

Scară și facilități de producție: Construite pentru medii dure

Producția noastră de componente, cum ar fi contactori de putere etanșați și relee de mediu, include procese de acoperire conformă și ghivece care protejează împotriva umidității, ciupercilor și agenților corozivi. Camera noastră dedicată de testare cu pulverizare de sare (ceață sărată) și echipamentele de testare a pătrunderii prafului ne permit să calificăm produsele la IP66/IP67 și metode specifice MIL-STD-810, asigurându-ne că îndeplinesc realitățile dure ale site-urilor radar de coastă sau deșert.

Cercetare și dezvoltare și inovare: abordarea stresurilor specifice radarului de sol

Recunoscând problema sudurii prin contact în aplicațiile cu curent de pornire mare comune în sursele de alimentare radar, echipa noastră de cercetare și dezvoltare a dezvoltat sistemul „Perturbarea arcului magnetodinamic (M-DAD)” pentru contactorii noștri de mare putere pentru avioane . Acest sistem patentat folosește un câmp magnetic controlat pentru a întinde și răci rapid arcul atunci când contactele se deschid sub sarcină, reducând în mod semnificativ eroziunea contactului și eliminând practic riscul de sudare la închidere, un mod obișnuit de defecțiune în comutarea ciclului de lucru înalt.

Standarde de bază pentru componentele sistemului radar la sol

Specificațiile ar trebui să impună respectarea acestor standarde cheie:

• MIL-STD-810: Standardul cuprinzător pentru considerente de inginerie de mediu (temperatură, umiditate, vibrații, șocuri, nisip/praf).
• MIL-STD-461: Pentru compatibilitatea electromagnetică , asigurați-vă că componentele nu emit interferențe care degradează receptoarele radar sensibile și sunt imune la EMI externe.
• IEC 60529 (Codul IP): Definește gradele de protecție împotriva obiectelor solide (praf) și a apei. IP65 (etanș la praf, protejat cu jet de apă) este adesea un minim pentru componentele externe sau de adăpost.
• MIL-STD-704: În timp ce pentru aeronave, principiile sale pentru calitatea puterii sunt relevante pentru specificarea cerințelor de putere de intrare curată pentru subsistemele radar sensibile.
• ETSI EN 300 019 / EUROCAE ED-14: Standarde europene de telecomunicații pentru condițiile de mediu și teste pentru echipamente, utilizate pe scară largă în radarul ATC civil.
• ГОСТ 15150-69 și ГОСТ Р 54073-2010: Standardele rusești care definesc versiunile climatice și, respectiv, metodele de testare a mediului , obligatorii pentru regiune.

Întrebări frecvente (FAQ)

Î: Care este cel mai frecvent punct de defecțiune în sistemele de asistență radar de la sol?

R: Componente electro-mecanice în sistemele de răcire și alimentare. Ventilatoarele, pompele și contactoarele au părți mobile și contacte electrice care se uzează în timp. Un ventilator de răcire defectat poate duce la oprirea termică a unui transmițător în câteva minute. Un contactor de aviație militară uzat poate provoca scăderea tensiunii sau supraîncălzirea. Întreținerea proactivă, bazată pe condiție a acestor componente, informată de datele de la Senzorii de aviație , este esențială pentru prevenirea perioadelor de întrerupere neprogramate.

Î: Cât de important este utilizarea componentelor „de calitate pentru aviație” într-un sistem de la sol?

R: Pentru subsistemele critice care afectează siguranța sau disponibilitatea misiunii, este foarte recomandat și adesea rentabil. Componentele de calitate pentru aviație sunt proiectate cu marje de fiabilitate mai mari, materiale mai bune și teste mai riguroase (de exemplu, vibrații, cicluri termice) decât piesele industriale standard. Deși costul inițial poate fi mai mare, rata de eșec semnificativ mai mică și durata de viață mai lungă reduc costul total de proprietate (TCO) prin reducerea la minimum a reparațiilor costisitoare pe teren și a întreruperilor sistemului.
