Ghid de aplicații pentru comutatoarele de aviație AN24-Z: Control versatil pentru sistemele aerospațiale moderne
În ecosistemul complex al sistemelor de aeronave, componentele de comutare fiabile formează coloana vertebrală a interfeței om-mașină și a controlului sistemului. Comutatorul de aviație AN24-Z reprezintă o soluție versatilă și robustă, concepută pentru a satisface cerințele exigente ale platformelor aerospațiale moderne. Acest ghid cuprinzător de aplicații explorează capacitățile tehnice, standardele din industrie și scenariile de implementare strategică pentru managerii de achiziții și integratorii de sisteme din aviația militară , aeronavele comerciale și piețele emergente de UAV.
Prezentare generală a produsului: Profil tehnic AN24-Z

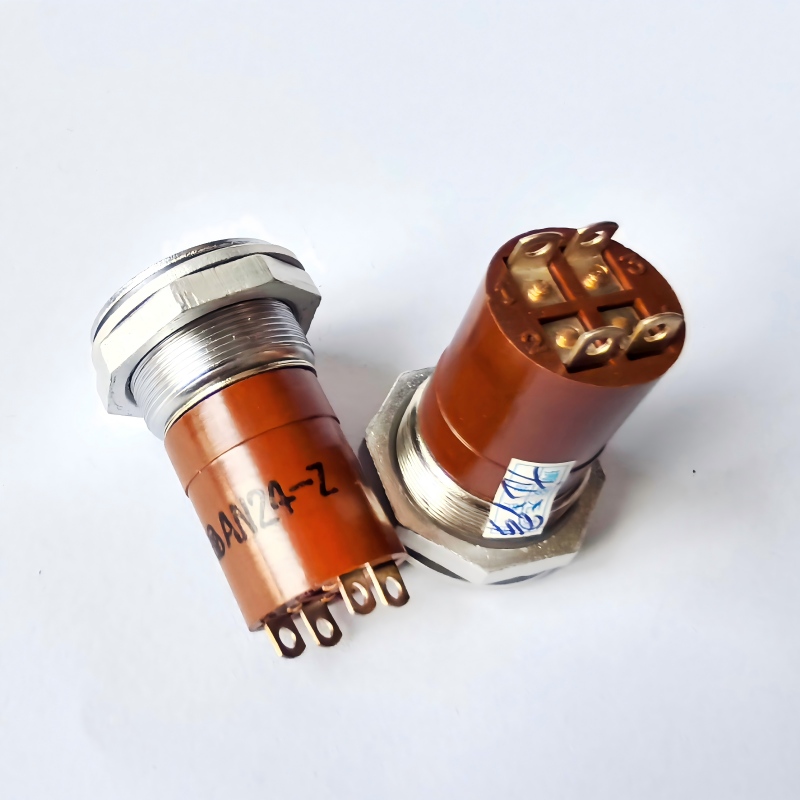

Comutatorul de aviație YM AN24-Z este un comutator de calitate premium, etanșat ecologic, proiectat pentru montarea pe panouri în aplicații aerospațiale în care fiabilitatea, durabilitatea și controlul precis sunt esențiale. Bazându-se pe moștenirea comutatoarelor în stil AN, varianta „-Z” încorporează materiale moderne și tehnici de fabricație pentru performanțe îmbunătățite.
Specificații tehnice de bază
- Tip: Comutator selector rotativ cu mai multe poziții, cu funcții de siguranță de împingere pentru testare sau tragere pentru deblocare.
- Evaluare electrică: 5A rezistiv la 28VDC, 2A la 115VAC 400Hz. Contacte placate cu aur pentru integritate a semnalului de nivel scăzut atunci când interfațați cu senzori sensibili de aviație .
- Configurații de circuit: 2 până la 12 poziții cu diverse configurații de poli (1P2T până la 4P12T). Indexare personalizată disponibilă.
Etanșarea mediului: Standard IP65 (etanș la praf și protejat împotriva jeturilor de apă), cu IP67 opțional.- Temperatura de funcționare: -55°C până la +85°C standard, cu variante extinse pentru aplicații în apropierea compartimentelor pentru motoare aeronave .
- Terminare: cap de lipit, suport pentru placa de circuit imprimat (PCB) sau conectori de aviație integrati conform seriei MIL-DTL-83723.
- Durată de viață mecanică: > 25.000 de cicluri minim, cu durata de viață electrică dependentă de sarcină.
- Montare: Montare standard pe panou de tip AN cu piuliță de blocare, compatibil cu decupaje de dimensiune MS/AN 25083-xx.
Peisaj cuprinzător al aplicațiilor
Categorii de aplicații primare
1. Sisteme de control pentru cabina de pilotaj și cabina de pilotaj
- Controlul comunicației și navigației: selecție radio VHF/UHF, comutare sursă de navigație (VOR/ILS/GPS), selecție mod transponder.
- Afișaj și management al instrumentelor: Selecția modului de afișare a zborului principal (PFD), comutarea sursei de intrare a afișajului multifuncțional (MFD).
- Selectarea modului pilot automat și director de zbor: activarea menținerii altitudinii, selectarea direcției, modul de navigare și alte funcții de pilot automat.
- Managementul sistemului de combustibil: selecția rezervorului, controlul pompei de combustibil, controlul supapei de alimentare încrucișată.
2. Sisteme de misiune și aplicații specifice militare
- Armarea sistemului de arme: selectarea modului Safe/Arm pentru magazine externe pe platformele de aviație militară .
- Selectarea senzorului și a contramăsurilor: comutarea între modurile radar, selectarea FLIR (Forward Looking Infrared) sau alte pachete de senzori EO/IR, implementarea programelor de pleavă/flare.
- Control de criptare a comunicațiilor (criptare): selectarea modurilor de comunicare sigură și a setărilor cheii.
3. Gestionarea utilitarelor și subsistemului
- Distribuția energiei electrice: controlul legăturii magistralei, paralelizarea generatorului, selectarea sursei de alimentare externe.
- Controlul sistemului hidraulic și pneumatic: selecția pompei, selectarea modului regulatorului de presiune pentru trenul de aterizare sau sistemele de control al zborului.
- Sistemul de control al mediului (ECS): selectarea zonei de temperatură, selectarea sursei de aer de purjare.
4. Aplicații emergente și multiplatforme
- Sisteme aeriene fără pilot: ca comutator de aviație pentru panourile stației de control la sol a dronei (GCS) pentru controlul sarcinii utile (modul cardan al camerei, puterea senzorului), selecția legăturii de comunicație și anularea modului de zbor.
- Sisteme de control al trenurilor: selecția modului pentru controlul tracțiunii, moduri de funcționare a ușilor și sistemele de iluminare în trenurile moderne.
- Echipamente de testare și simulare: utilizate în instalații pentru testarea controlerelor de înaltă calitate a motoarelor de aviație și a sistemelor avionice.
Standarde din industrie și cadru de conformitate
AN24-Z este proiectat pentru a respecta standardele cheie aerospațiale care asigură siguranța, fiabilitatea și interoperabilitatea.
Standarde de guvernare primare
- RTCA DO-160: Condiții de mediu și proceduri de testare pentru echipamente aeropurtate (secțiuni pentru temperatură, vibrații, umiditate).
- MIL-STD-810: Considerații de inginerie a mediului și teste de laborator (pentru variantele aviației militare ).
- SAE AS8034: Standard minim de performanță pentru semnele și marcajele de siguranță pentru stația echipajului și pasager (pentru legendele iluminate din spate).
- MIL-DTL-83723: Conectori, electrici, circulari, miniaturali, de înaltă densitate, deconectare rapidă (pentru versiunile cu conector).
- ISO 26262 / DO-254: Deși în primul rând pentru electronice complexe, procesele de proiectare pentru aplicații de comutare critice pentru siguranță pot face referire la aceste standarde de asigurare a siguranței.
Standarde de calitate și fabricație
- AS9100: Sisteme de management al calității pentru aviație, spațiu și organizații de apărare.
- ISO 9001: Standard pentru sistemele de management al calității.
Tendințe tehnologice și inovație
Evoluții curente ale industriei
Industria comutatoarelor de aviație este martoră la mai multe tendințe cheie:
- Integrare cu arhitecturi de magistrală digitală: în timp ce AN24-Z este un dispozitiv electromecanic, există o integrare din ce în ce mai mare cu modulele de interfață inteligente care convertesc pozițiile comutatorului în mesaje ARINC 429 sau CAN bus.
- Inginerie îmbunătățită a factorilor umani: Dezvoltare de comutatoare cu feedback tactil îmbunătățit, senzație distinctă de detenție pentru diferite poziții și design optimizat de butoane pentru operarea cu mâna înmănușată.
- Materiale avansate: Utilizarea de compozite ușoare pentru corpurile comutatoarelor și polimeri de înaltă performanță pentru componentele interne pentru a reduce greutatea și a îmbunătăți durabilitatea.
Inițiativele de cercetare și dezvoltare ale YM
Echipa noastră de cercetare și dezvoltare de la YM se concentrează pe îmbunătățirea platformei AN24-Z prin îmbunătățirea continuă. Realizările recente în materie de inovare includ:
- Dezvoltarea unui proces brevetat de placare prin contact care crește rezistența la coroziune, menținând în același timp o conductivitate electrică excelentă
- Implementarea tehnicilor avansate de etanșare folosind etanșări din silicon cu mai multe buze care mențin integritatea pe intervale mai largi de temperatură
- Crearea de modele modulare care permit personalizarea rapidă a configurațiilor de circuit pentru a îndeplini cerințele specifice OEM/ODM
Considerații privind achizițiile pentru piețele globale
5 preocupări cheie pentru achizițiile aerospațiale din Rusia și CSI
- Documentație în limbile locale: cerințe pentru documentația tehnică, manualele de instalare și documentele de certificare disponibile în limba rusă pentru a îndeplini conformitatea cu reglementările pentru autoritățile aviatice locale.
- Compatibilitate cu flota existentă: Nevoia de comutatoare care să poată înlocui sau interfața direct cu sistemele existente în aeronavele de fabricație rusă, cu tensiuni nominale și dimensiuni fizice adecvate.
- Performanță extremă a mediului: validarea funcționării comutatorului la temperaturi extreme (de la -55°C la +70°C+) comune în mediile de operare din Rusia, inclusiv lubrifierea adecvată pentru funcționarea pe vreme rece.
- Legendă personalizată și cerințe de marcare: Abilitatea de a furniza comutatoare cu marcaje cu alfabet chirilic, coduri de culoare specifice și simboluri personalizate care se potrivesc cu standardele aviației rusești.
- Asistență locală și garanție: acces la asistență tehnică locală, servicii în garanție și disponibilitatea pieselor de schimb în țările CSI pentru a minimiza timpul de nefuncționare a aeronavei.
Cele mai bune practici de instalare și întreținere
Ghid de instalare pas cu pas
- Pregătirea panoului:
- Verificați dimensiunile decupării panoului conform desenului tehnic
- Îndepărtați orice bavuri sau margini ascuțite de pe decupaj
- Curățați suprafața panoului din jurul zonei de instalare
- Pregătirea comutatorului:
- Selectați butonul sau pârghia potrivite pentru aplicație
- Instalați garniturile sau inelele de etanșare necesare
- Dacă utilizați versiunea cu conector, pregătiți conectorul de împerechere
- Procedura de montare:
- Introduceți comutatorul prin partea frontală a panoului
- Fixați cu piulița de montare din spate, aplicând un cuplu adecvat (de obicei 15-25 in-lbs)
- Asigurați-vă orientarea și alinierea corespunzătoare
- Conexiune electrică:
- Urmați schema de cablare pentru conexiunile corecte ale terminalelor
- Utilizați calibre adecvate pentru sârmă și instrumente de sertizare
- Asigurați firele cu eliberare adecvată a tensiunii
- Verificare finală:
- Testați funcționarea comutatorului în toate pozițiile
- Verificați continuitatea electrică în fiecare poziție
- Verificați iluminarea corectă (dacă este cazul)
Program de întreținere și inspecție
- Inspecție regulată: Verificare vizuală în timpul întreținerii de rutină pentru daune fizice, coroziune sau contaminare
- Testare funcțională: verificare operațională în timpul testelor sistemului pentru a verifica comutarea corectă în toate pozițiile
- Proceduri de curățare: Utilizați soluții și metode de curățare aprobate pentru a preveni deteriorarea garniturii și a contactelor
- Criterii de înlocuire: Înlocuiți comutatorul dacă se observă oricare dintre următoarele: funcționare rigidă, contact intermitent, deteriorare fizică sau iluminare necorespunzătoare
Întrebări frecvente (FAQ)
Î1: Care este diferența dintre întrerupătoarele rotative AN24-Z și cele comerciale standard?
R: AN24-Z este proiectat special pentru aplicații aerospațiale, cu mai multe diferențe cheie: etanșare ecologică pentru a preveni contaminarea, funcționare în intervalul de temperatură extins, rezistență la vibrații, contacte placate cu aur pentru comutare fiabilă la curent scăzut, conformitate cu standardele aviatice și cerințe riguroase de testare și trasabilitate. Comutatoarele comerciale nu au de obicei aceste caracteristici specifice aerospațiale.
Î2: AN24-Z poate fi personalizat pentru aplicații specifice aeronavei?
R: Da, YM oferă opțiuni extinse de personalizare, inclusiv modele de butoane personalizate, legende și marcaje specifice, configurații de circuite specializate, modele unice de blocare, configurații opționale de iluminare și interfețe personalizate de conector. Facilitățile noastre din fabrică sunt echipate pentru a gestiona atât secțiuni de producție standard, cât și personalizate.
Î3: Ce întreținere este necesară pentru comutatorul AN24-Z pe durata de viață a acestuia?
R: AN24-Z este proiectat pentru întreținere minimă. Practicile recomandate includ inspecția vizuală periodică pentru deteriorări fizice sau contaminare, verificarea funcționării corespunzătoare în timpul verificărilor sistemului și asigurarea securității conexiunilor electrice. Comutatorul este sigilat și nu necesită lubrifiere internă sau reglare. Dacă apar probleme de performanță, se recomandă de obicei înlocuirea și nu repararea.
Capacitățile de producție YM și asigurarea calității
Facilitățile fabricii YM se întind pe peste 50.000 de metri pătrați de spațiu de producție dedicat, oferind linii de producție de ultimă generație pentru comutatoare de aviație. Procesul nostru de fabricație include:
- Ștanțare automată de precizie pentru componentele de contact
- Asamblare robotizată pentru o calitate constantă
- Testare electrică 100% pentru fiecare întrerupător produs
- Verificarea stresului de mediu pe loturile de probe
- Trasabilitate completă de la materiile prime până la produsul finit
Echipa noastră de cercetare și dezvoltare, formată din peste 75 de ingineri, lucrează continuu la îmbunătățirea tehnologiei comutatoarelor, cu un accent deosebit pe îmbunătățirea fiabilității, reducerea greutății și capabilitățile de integrare cu sistemele avionice moderne.
Concluzie
Comutatorul de aviație AN24-Z reprezintă o soluție sofisticată pentru cerințele moderne de control aerospațial. Cu designul său robust, conformitatea cu standardele internaționale și posibilitățile de aplicare versatile, servește ca o componentă de încredere în sistemele critice de aeronave. Pentru managerii de achiziții și integratorii de sisteme, înțelegerea capabilităților tehnice, a scenariilor de aplicație și a cerințelor de întreținere ale acestui comutator este esențială pentru a lua decizii informate de aprovizionare care să asigure fiabilitatea și siguranța sistemului.
