Specificații tehnice ale comutatorului militar ANC-6: control robust pentru aplicații solicitante de apărare

Pentru managerii de achiziții în domeniul apărării și integratorii de avionică, specificarea comutatoarelor electrice necesită echilibrarea fiabilității operaționale cu standardele militare stricte. Comutatorul militar ANC-6 reprezintă un etalon în soluțiile de comutare durabile, de înaltă performanță, concepute pentru medii extreme din aviația militară , vehicule blindate, sisteme navale și echipamente de sprijin la sol. Acest ghid tehnic oferă o examinare detaliată a specificațiilor sale, a standardelor de conformitate și a considerațiilor de aplicare esențiale pentru decizii informate de aprovizionare.

Prezentare generală a produsului: Seria de comutatoare ANC-6

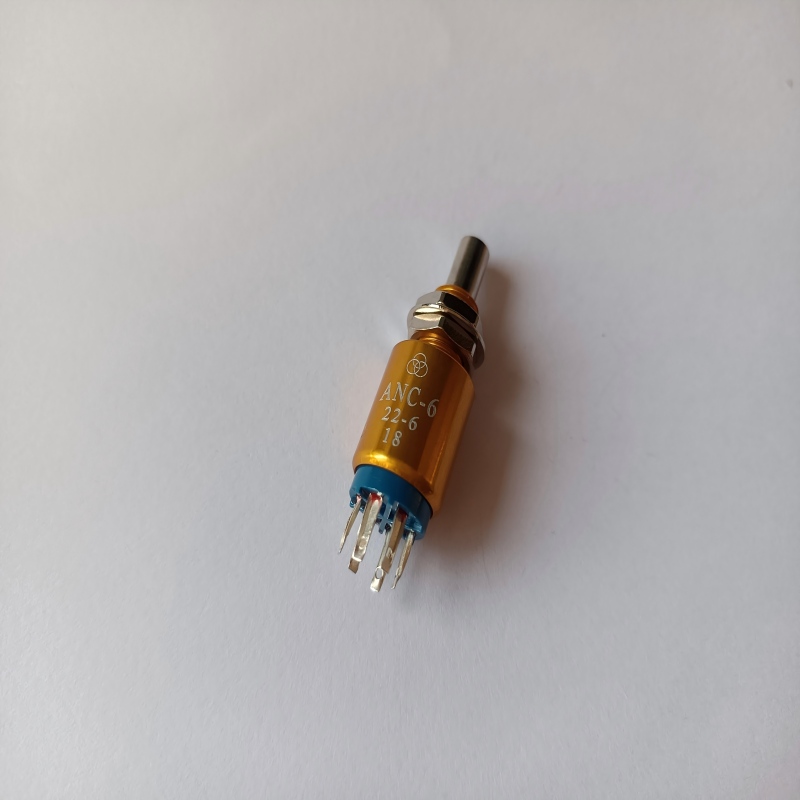

Comutatorul de aviație YM ANC-6 este o familie de comutatoare etanșate ecologic, robuste, construite pentru a rezista la șocuri, vibrații, umiditate și temperatură extreme întâlnite în platformele de apărare. Acesta servește ca interfață critică om-mașină (HMI) pentru activarea sistemelor, de la panourile de instrumente la controlul armelor.

Specificații tehnice de bază

• Tip: Disponibil ca comutator basculant, buton (momentar/blocat), basculant și selectoare rotative.
• Evaluare electrică: Până la 10A rezistiv la 28VDC sau 115VAC, 400Hz. Evaluările specifice variază în funcție de configurație.
• Configurații de circuit: SPST, SPDT, DPST, DPDT și configurații cu mai multe poziții (de exemplu, 2P3T, 3P4T).
• Etanșare ecologică: Îndeplinește sau depășește IP67 (etanș la praf și impermeabil la imersie de 1 m). Sunt disponibile variante închise ermetic.
• Temperatura de funcționare: -65°C până la +125°C (gamă extinsă disponibilă pentru aplicații în apropierea compartimentelor pentru motoare aeronave ).
• Terminare: cupă de lipit, terminal cu șurub sau conectori de aviație MIL-SPEC (de exemplu, MIL-DTL-5015, 38999) pentru conexiunile din spate.
• Forța de acționare și durata de viață: Forța de acționare adaptată aplicației (de exemplu, 5-20 N pentru comutator). Durata de viață mecanică depășește minim 50.000 de cicluri.
• Montare: Montare pe panou cu piuliță sau bucșă de etanșare integrată, compatibil cu decupaje standard MIL-S-22885.

Standarde militare și teste de calificare

Desemnarea ANC-6 ca comutator militar este validată prin conformitatea cu o suită riguroasă de standarde de performanță și mediu.

Standarde militare de guvernare primare

• MIL-DTL-83731 (anterior MS24585): specificație cheie pentru comutatoare cu comutator, buton și basculant. Definește cerințele mecanice, electrice și de mediu.
• MIL-STD-810H: Metode de testare pentru ingineria mediului. ANC-6 este calificat împotriva:
  • Metoda 500.6 - Presiune joasă (altitudine)
  • Metoda 501.7 - Temperatură ridicată
  • Metoda 502.7 - Temperatură scăzută
  • Metoda 514.8 - Vibrație
  • Metoda 516.8 - Soc
  • Metoda 507.7 - Umiditate
  • Metoda 509.7 - Ceață de sare
• MIL-STD-202: Metode de testare pentru componentele electronice și electrice, inclusiv rezistența la umiditate și rezistența terminalelor.
• MIL-S-22885: Comutatoare, lumini indicatoare și rame — acoperă cerințele de montare și interfață ramă.

Teste de performanță cheie

• Tensiune de rezistență dielectrică (Hi-Pot): minim 1.500 VAC RMS între toate piesele sub tensiune și masă.
• Rezistență de izolație: > 1.000 MΩ la 500 VDC.
• Rezistență de contact: < 25 mΩ inițial și pe toată durata vieții, asigurând căderea minimă de tensiune în circuitele critice care alimentează senzorii de aviație sau comenzile de zbor.
• Coroziune prin pulverizare cu sare: minim 500 de ore, fără degradare funcțională.

Aplicații strategice pe platformele de apărare

Cazuri de utilizare primară

• Cabinele de aviație militară: resetarea atenției generale, controlul pompei de combustibil, controlul luminii și comutatoarele sistemului auxiliar la avioane de luptă, avioane de transport și elicoptere.
• Sisteme de arme și panouri de armament: comutatoare de siguranță/braț, comutatoare de selectare pentru rachete sau rachete și controlul comunicațiilor pe aeronavele de atac și vehiculele terestre.
• Ground Vehicle & Armor: Panouri de control pentru carenă și turelă pentru sistemele de comunicații, filtrare NBC (Nucleară, Biologică, Chimică) și pornirea/oprirea motorului pe tancurile de luptă principale și APC-uri.
• Panouri navale de bord: controlul pompelor, ventilației și sistemelor auxiliare unde rezistența la coroziunea apei sărate este critică.
• Sisteme fără pilot: Ca un comutator de aviație robust pentru panourile stației de control la sol a dronei (GCS) sau pentru funcții critice de anulare manuală pe dronă în sine.
• Echipamente de testare și asistență: utilizate pe standuri de testare hidraulice pentru întreținerea de înaltă calitate a motoarelor de aviație și pe unități portabile de putere.

Tendințe în industrie și dezvoltare tehnologică

Tendință: Integrare cu Smart Panels și Haptics

Tendința în IHM-urile militare se îndreaptă către panouri inteligente integrate cu afișaje programabile iluminate din spate care înconjoară comutatoarele fizice. În timp ce ANC-6 este o componentă electromecanică de sine stătătoare, este din ce în ce mai integrat în aceste sisteme ca element de control tactil de încredere. În plus, există un interes din ce în ce mai mare pentru feedback-ul haptic în comutatoarele cu buton pentru a oferi indicii tactile de confirmare în medii cu vibrații mari sau cu mâini înmănuși.

Cercetarea și dezvoltarea YM în tehnologia Switch

Echipa noastră de cercetare și dezvoltare se concentrează pe îmbunătățirea fiabilității și integrării. O realizare de inovație relevantă pentru seria ANC-6 este designul nostru proprietar de contact „Vibra-Lock” . Acest design folosește un sistem de contact cu arcuri duble care menține continuitatea electrică în condiții de vibrații extreme, prevenind „câlcâiala” momentană care ar putea perturba sistemele controlate de comutator. Această tehnologie este dezvoltată și testată în fabricile noastre specializate, care includ laboratoare de analiză a vibrațiilor.

Achiziții și aprovizionare: factori critici de evaluare

5 preocupări cheie pentru achizițiile de apărare din Rusia și CSI

1. Conformitate deplină cu standardele militare rusești (GOST RV): Cerere de validare față de standardele GOST specifice pentru comutatoare (de exemplu, GOST R 52931, GOST 14254 pentru evaluări IP) în plus față de specificațiile MIL occidentale, asigurând acceptarea de către agențiile de acceptare militare ruse.
2. Legendă personalizată și configurație de circuit: Abilitatea de a furniza comutatoare cu litere chirilice, simboluri specifice (de exemplu, după desenele tehnice rusești) și configurații de circuit non-standard pentru a se potrivi cu aspectul actual al panoului de control al platformei rusești.
3. Validarea lubrifianților și materialelor de calitate arctică: Dovada că lubrifianții interni și etanșările din elastomer (pentru butoane/etanșări) rămân funcționale și nu se întăresc sau devin vâscoase la temperaturi susținute sub -60°C, asigurând operabilitatea în implementările arctice.
4. Ecranarea EMI/RFI pentru panouri digitale: pentru comutatoarele integrate în panourile avionice digitale moderne, cerință pentru modelele cu ecranare EMI îmbunătățită pentru a preveni interferarea cu senzorii și afișajele sensibile de aviație din apropiere.
5. Lanț de aprovizionare localizat pentru actuatoare și rame de rezervă: Disponibilitatea de piese de schimb cosmetice și pentru articole de uzură (capace pentru butoane, pârghii de comutare, rame, garnituri) în regiunea CSI pentru a facilita reparațiile rapide și recondiționarea panourilor de control fără a înlocui întrerupătoarele întregi.

Ghid de instalare, operare și întreținere

Pas cu pas: Procedura de instalare recomandată

1. Pregătirea panoului:
   • Asigurați-vă că decupajul panoului respectă dimensiunile specificate (pe desen). Debavurați gaura.
   • Curățați suprafața panoului din jurul decupajului pentru a asigura o etanșare curată.
2. Pregătirea comutatorului:
   • Dacă utilizați o versiune de conector pentru aviație din spate, conectați și fixați conectorul pe partea din spate a comutatorului înainte de montarea pe panou.
   • Instalați garnitura de etanșare furnizată sau inelul O pe bucșa comutatorului.
3. Montare și etanșare:
   • Introduceți comutatorul prin partea frontală a panoului.
   • Din spate, strângeți manual piulița de montare, apoi utilizați o cheie pentru a strânge cuplul la valoarea specificată (de obicei 20-35 in-lbs). Nu strângeți prea mult , deoarece aceasta poate distorsiona carcasa și poate compromite etanșarea.
   • Asigurați-vă că comutatorul este orientat corect (de exemplu, poziție „ON” verticală sau așa cum este specificat).
4. Conexiune electrică:
   • Pentru bornele de lipit/șurub, utilizați firul de calibre corespunzător și fixați bine conexiunile.
   • Pentru versiunile cu conector, asigurați-vă că conectorul cablajului de cabluri de împerechere este complet cuplat și blocat.
5. Verificare funcțională:
   • Înainte de a aplica puterea completă a sistemului, utilizați un multimetru pentru a verifica continuitatea comutatorului în toate pozițiile.
   • Treceți comutatorul prin toate pozițiile de mai multe ori pentru a asigura o funcționare lină.

Cele mai bune practici operaționale și de întreținere

• Evitați contaminarea: Păstrați capacele de protecție pe întrerupătoare în timpul vopsirii panourilor sau a altor lucrări murdare.
• Operare blândă: Acționați comutatorul cu aruncări deliberate, complete. Nu „loviți” comutatoarele comutatoare cu putere excesivă.
• Inspecție vizuală: În timpul verificărilor de rutină a sistemului, verificați dacă lentilele crăpate, dispozitivele de acționare deteriorate sau coroziunea terminalelor/conectorilor.
• Curăţare: Curăţaţi numai cu o cârpă moale şi soluţie de săpun blând. Nu utilizați solvenți duri sau spray-uri de înaltă presiune.
• Răspuns în caz de defecțiune: Dacă un comutator eșuează (de exemplu, devine intermitent, rigid sau nu ajunge la contact), înlocuiți întreaga unitate. Repararea pe teren a comutatoarelor militare sigilate nu este recomandată.

Întrebări frecvente (FAQ)

Î1: Comutatorul ANC-6 poate fi furnizat cu iluminare și care sunt opțiunile?

R: Da, versiunile iluminate sunt o variantă de bază. Opțiunile includ:

• Incandescentă: Tradițional, 28VDC, cu diferite culori ale lentilelor (roșu, verde, chihlimbar, clar).
• LED: Modern, putere redusă, viață mai lungă. Disponibil în configurații monocolore sau multicolore (bicolore/tricolore) pentru indicarea stării (de exemplu, verde=pornit, chihlimbar=standby, roșu=defecțiune).
• Controlul luminii: poate fi aprins independent sau iluminarea poate fi legată de poziția comutatorului (ON=aprins).

Toate comutatoarele iluminate sunt proiectate pentru a îndeplini cerințele de compatibilitate NVIS (Night Vision Imaging System) conform MIL-STD-3009, atunci când este specificat.

Î2: Suntem un sistem de control al clădirii OEM/ODM pentru un vehicul blindat nou. Poate fi personalizat ANC-6 pentru un anumit aspect al comutatorului și sarcină electrică?

A: Absolut. Echipa noastră de cercetare și dezvoltare lucrează îndeaproape cu clienții OEM/ODM pentru soluții personalizate de comutare. Putem proiecta forme/lungimi personalizate de actuator, putem dezvolta configurații specifice de circuit (de exemplu, multi-poli complexe, multi-arunci pentru secvențiere) și putem evalua comutatorul pentru sarcinile specifice de pornire și în regim de echilibru (de exemplu, sarcini ale motorului). De asemenea, putem furniza sub-ansambluri complet integrate cu comutatoare, senzori de aviație și conectori precablați pe un subpanou.

Î3: Cum previne designul ANC-6 pătrunderea nisipului și a prafului, care este o preocupare majoră în operațiunile în deșert?

R: Clasamentul IP67 este validat conform MIL-STD-810 Metoda 510. Designul folosește bariere multiple: 1) O interfață prelucrată cu precizie între actuator și ramă, 2) O etanșare radială primară a arborelui, 3) O terminație posterioară etanșă (oală de lipire sau conector) și 4) În unele variante, o membrană în spatele dispozitivului de acționare. Această abordare pe mai multe straturi, combinată cu controlul nostru riguros al calității producției în fabricile noastre, asigură o funcționare fiabilă în mediile abrazive de nisip și praf tipice aviației militare și operațiunilor cu vehicule în teatrele din deșert.

Avantajul YM în soluțiile militare de comutare

Comutatorul militar ANC-6 întruchipează angajamentul YM de a produce componente în cazul în care defecțiunea nu este o opțiune. Fiabilitatea sa este un produs al ingineriei disciplinate, al testării riguroase și al producției avansate. Facilitățile noastre integrate din fabrică permit controlul complet asupra procesului de producție, de la ștanțarea prin contact până la asamblarea finală și verificarea mediului. Sprijinit de o echipă de cercetare și dezvoltare dedicată axată pe inovații în materie de durabilitate, ANC-6 oferă managerilor de achiziții și integratorilor de sisteme o soluție de comutare dovedită, conformă și adaptabilă pentru cele mai exigente aplicații de apărare, aerospațiale și aviație de înaltă calitate din lume.
